JCB 4CX – Sicherungskasten
JCB 4CX – Sicherungskastenbelegung
Baujahr:
Die Sicherung des Zigarettenanzünders (Steckdose) im JCB 4CX ist Sicherung 4 im Sicherungskasten in der Seitenkonsole unter der Abdeckung (Spalte B).
Sicherungskasten
Relais und Sicherungen befinden sich in der Seitenkonsole unter der Abdeckung.
| Nr. |
Ampere [A] |
Beschreibung |
| Spalte „A” | ||
| 1 | 10 | Zusatzhydrauliksystem |
| 2 | 5 | Magnetventil Kraftstoffpumpe (Motorstopp) |
| 3 | 7.5 | Blinker |
| 4 | 7.5 | Näherungsschalter Fahrmodus |
| 5 | 10 | Getriebesteuerung, Getriebe |
| 6 | 3 | Gangwahl – vorwärts und rückwärts
(Fahrzeuge ab Seriennummer 933757) |
| 7 | 5 | Bremslichter
(Fahrzeuge bis Seriennummer 933756) |
| 7 | 10 | Getriebe
(Fahrzeuge ab Seriennummer 933757) |
| 8 | 3 | Allradantrieb (automatische Bremsen)
(Fahrzeuge bis Seriennummer 933756) |
| 8 | 7.5 | Bremslichter
(Fahrzeuge ab Seriennummer 933757) |
| 9 | 5 | Linke Seitenlichter |
| 10 | 5 | Rechte Seitenlichter |
| Spalte „B” | ||
| 1 | 5 | Instrumente, Hupe |
| 2 | 15 | Vordere Hupe;
Scheinwerferwaschanlage; Frontscheibenwischer. |
| 3 | 7.5 | Hintere Hupe |
| 4 | 15 | Beheizter Sitz;
Zigarettenanzünder; Gesichtsventilator |
| 5 | 10 | Heckscheibenwischer;
Scheinwerferwaschanlage. |
| 6 | 10 | Bremslichtschalter |
| 7 | 5 | Rückkehr zur Grabungsaktivierung |
| 8 | Hintere Arbeitsscheinwerfer | |
| 9 | 20 | Scheinwerfer |
| 10 | 25 | Vordere Arbeitsscheinwerfer |
| Spalte „C” | ||
| 1 | 7.5 | Lichter |
| 2 | 15 | Warnleuchte |
| 3 | 10 | Warnlampe;
Innenbeleuchtung. |
| 4 | 5 | Radio |
| 5 | 20 | Thermostart |
| 6 | 30 | Heizung |
| 7 | 3 | Zündschalterspulen |
| 8 | 15 | Hauptkabelbaum |
| 9 | 3 | Nebelscheinwerfer |
| 10 | 15 | Scheinwerfer |
| Relais | ||
| 1 | Zündung 1 | |
| 2 | Hammer | |
| 3 | Hilfs (Korb mit Bremsen) | |
| 4 | Hauptscheinwerfer | |
| 5 | Motor läuft | |
| 6 | Hydraulische Geschwindigkeitsregelung (HSC) | |
| 7 | Hupe | |
| 8 | Hupe | |
| 9 | Zündung 2 | |
| 10 | Vordere Arbeitsscheinwerfer | |
| 11 | Hintere Arbeitsscheinwerfer | |
| 12 | Blinker | |
| 13 | Starten im Leerlauf | |
| 14 | Hintere Hupe | |
| 15 | Warnleuchte Feststellbremse | |
| 16 | Klimakompressor | |
| 17 | Feststellbremse | |

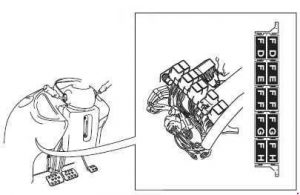

| Nr. |
Relais |
| FD1 | Vorwärts HI / LO |
| FD2 | Vorwärts |
| FE1 | Rückwärts HI / LO |
| FE2 | Rückwärts |
| FF1 | Verflechtung |
| FF2 | Traktion |
| FG1 | Leer |
| FG2 | Getriebeentwässerung |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Nr. | Relais |
| FG1 | Rückfahralarm |
| FG2 | Getriebeentleerung |
| FH1 | 2WB |
| FH2 | Bremslichter |
| Nr. | Ampere [A] | Beschreibung |
| 1 | 30 | Warnlampen;
Warnlampen; Lampen. |
| 2 | 50 | Beleuchtung;
Scheibenwischer. |
| 3 | 50 | Arbeitslampen;
Nebelscheinwerfer; Bremslichter. |
| 4 | 50 | Starten;
Heizung; Thermostart. |
Über JCB 4CX
Der JCB 4CX ist einer der vielseitigsten und leistungsstärksten Baggerlader auf dem Markt. Dieses Modell ist bekannt für seine Robustheit und Vielseitigkeit, was es ideal für verschiedene Bau- und Landwirtschaftsaufgaben macht. Der JCB 4CX ist mit einem leistungsstarken Motor ausgestattet, der ausreichend Leistung für anspruchsvolle Aufgaben liefert und gleichzeitig kraftstoffeffizient ist. Dieses Modell bietet verschiedene Motorisierungsoptionen, die es ermöglichen, die Maschine an die spezifischen Bedürfnisse des Benutzers anzupassen. Dank seiner fortschrittlichen Hydraulik und des ergonomischen Kabinendesigns ist die Arbeit mit dieser Maschine komfortabel und effizient.
Sicherungskastenbelegung JCB 4CX
Diese Seite zeigt die Sicherungskastenbelegung für das Modell JCB 4CX, die für die ordnungsgemäße Wartung und Diagnose der elektrischen Systeme unerlässlich ist. Der Sicherungskasten befindet sich typischerweise in der Fahrerkabine oder im Motorraum, was einen einfachen Zugang beim Sicherungswechsel ermöglicht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was entscheidend für die Identifizierung und Behebung von Problemen ist. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er wichtige Komponenten der Maschine schützt und ihren zuverlässigen Betrieb gewährleistet.
