JCB 2CX – Sicherungskasten
JCB 2CX – Sicherungskasten-Diagramm
Baujahr:
Zigarettenanzünder-Sicherung (Steckdose) im JCB 2CX ist eine Sicherung – im Sicherungskasten

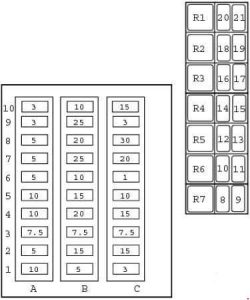

Sicherungskasten-Diagramm
| Nr. | Ampere [A] | Beschreibung |
| A1 | 10 | Schaltplan;
Hydraulische Geräte. |
| A2 | 5 | Motorabschaltsystem |
| A3 | 7,5 | Blinker |
| A4 | 10 | Getriebe mit Rutschgeschwindigkeit |
| A5 | 10 | Schaltgetriebe |
| A6 | 5 | Airmaster (falls installiert) |
| A7 | 5 | Schaufelwiederherstellung, stufenloses Fahrsystem |
| A8 | 5 | Bremslichter (sekundär) |
| A9 | 3 | Rechte Seitenlichter |
| A10 | 3 | Linke Seitenlichter |
| B1 | 5 | Drehzahlmesser, Anzeigen |
| B2 | 15 | Vordere Hupe;
Scheibenwaschanlagen; Vorderer Scheibenwischer. |
| B3 | 7,5 | Hintere Hupe |
| B4 | 20 | Zusätzliche Steckdose |
| B5 | 15 | Scheibenwaschanlagen und hinterer Scheibenwischer |
| B6 | 10 | Bremslichter (Haupt) |
| B7 | 25 | Hintere Arbeitsscheinwerfer |
| B8 | 20 | Beleuchtung, Scheinwerfer |
| B9 | 25 | Vordere Arbeitsscheinwerfer |
| B10 | 10 | Scheinwerfer |
| C1 | 3 | Hintere Nebelschlussleuchte |
| C2 | 15 | Fernlicht |
| C3 | 7,5 | Seitenlichter |
| C4 | 15 | Warnblinkanlage |
| C5 | 10 | Scheibenwischer;
Gesichtsfeldlüfter; Innenbeleuchtung. |
| C6 | 1 | Radio;
Stundenzähler. |
| C7 | 20 | Thermostart |
| C8 | 30 | Heizung;
Klimaanlage. |
| C9 | 3 | Anlasserrelais |
| C10 | 15 | Fernlicht |
| Relais | ||
| R1 | Blinker | |
| R2 | Vordere Arbeitsscheinwerfer | |
| R3 | Hintere Arbeitsscheinwerfer | |
| R4 | Anlasser 1 | |
| R5 | Anlasser 2 | |
| R6 | Piepen | |
| R7 | Leerlaufstart | |
| R8 | – | |
| R9 | Kompressorverriegelung (nur Airmaster) | |
| R10 | Kompressordeaktivierung (nur Airmaster) | |
| R11 | Kompressoraktivierung (nur Airmaster) | |
| R12 | Feststellbremse | |
| R13 | Getriebeentleerung | |
| R14 | Rückwärtsgang | |
| R15 | Vorwärtsgang | |
| R16 | Hintere Hupe | |
| R17 | Lichter | |
| R18 | Bremslichter | |
| R19 | – | |
| R20 | – | |
| R21 | – | |

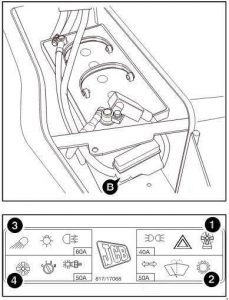

Sicherungen des Verteilerkastens
Um die Fahrzeugverkabelung und die Stromkreise weiter zu schützen, ist ein Sicherungskasten an die Batterie angeschlossen, wie in B dargestellt.
| Nr | Ampere [A] | Beschreibung |
| 1 | 40 | Warnleuchten;
Seitenlichter; Gesichtsfeldlüfter. |
| 2 | 50 | Scheibenwischer;
Scheibenwaschanlagen; Zubehör; Anzeigen, |
| 3 | 60 | Arbeitsscheinwerfer;
Nebelscheinwerfer; Fernlicht. |
| 4 | 50 | Starten;
Heizung; Thermostart. |
Über JCB 2CX
Der JCB 2CX ist ein kompakter Baggerlader, der für seine Vielseitigkeit und Effizienz auf Baustellen bekannt ist. Dieses Modell ist ideal für Arbeiten auf engstem Raum, wo eine Kombination aus Bagger und Lader erforderlich ist. Der JCB 2CX ist mit einem leistungsstarken Motor ausgestattet, der ausreichend Leistung für verschiedene Aufgaben bietet. Dank seiner robusten Konstruktion und fortschrittlichen Hydrauliksysteme ist dieses Modell auch in der Lage, anspruchsvolle Arbeitsbedingungen zu bewältigen. Seine kompakten Abmessungen und die einfache Bedienung machen ihn bei Bedienern beliebt, die eine zuverlässige und effiziente Maschine benötigen.
Sicherungskasten-Diagramm JCB 2CX
Diese Seite zeigt das Sicherungskasten-Diagramm für den JCB 2CX, das für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems unerlässlich ist. Der Sicherungskasten befindet sich normalerweise in der Kabine oder im Motorraum, was einen einfachen Zugang zu den Sicherungen ermöglicht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die Identifizierung und den Austausch von Sicherungen wichtig ist. Verwenden Sie immer Ersatzsicherungen mit dem gleichen Amperewert, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit Ihres JCB 2CX, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
