Die Sicherung des Zigarettenanzünders (Steckdose) im JCB 3CX ist die Sicherung 4 im Sicherungskasten.
Sicherungskasten

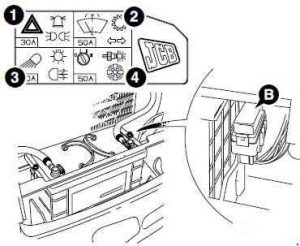

Relais und Sicherungen befinden sich in der Seitenkonsole unter der Abdeckung.
| Nummer |
Ampere [A] |
Beschreibung |
| Spalte „A“ | ||
| 1 | 10 | Hydrauliksystem Hilfs |
| 2 | 5 | Magnetventil Kraftstoffpumpe
(Motorstopp) |
| 3 | 7.5 | Blinker |
| 4 | 7.5 | Näherungsschalter Fahrmodus |
| 5 | 10 | Getriebesteuerung;
Getriebe. |
| 6 | 3 | Gangwahl – vorwärts und rückwärts
(Fahrzeuge ab Seriennummer 933757) |
| 7 | 5 | Bremslichter
(Fahrzeuge bis Seriennummer 933756) |
| 7 | 10 | Getriebe
(Fahrzeuge ab Seriennummer 933757) |
| 8 | 3 | Allradantrieb (automatische Bremsen)
(Fahrzeuge bis Seriennummer 933756) |
| 8 | 7.5 | Bremslichter
(Fahrzeuge ab Seriennummer 933757) |
| 9 | 5 | Linke Seitenlichter |
| 10 | 5 | Rechte Seitenlichter |
| Spalte „B“ | ||
| 1 | 5 | Instrumente, akustisches Signal |
| 2 | 15 | Hupe;
Frontscheibenwaschanlage Frontscheibenwischer. |
| 3 | 7.5 | Heckhupe |
| 4 | 15 | Sitzheizung;
Zigarettenanzünder; Gesichtsventilator. |
| 5 | 10 | Heckscheibenwischer und -waschanlage |
| 6 | 10 | Bremslichtschalter |
| 7 | 5 | Rückkehr zur Baggeraktivierung |
| 8 | 25 | Hintere Arbeitsscheinwerfer |
| 9 | 20 | Scheinwerfer |
| 10 | 25 | Vordere Arbeitsscheinwerfer |
| Spalte „C“ | ||
| 1 | 7.5 | Lichter |
| 2 | 15 | Kontrollleuchte |
| 3 | 10 | Warnleuchte, Innenbeleuchtung |
| 4 | 5 | Radio |
| 5 | 20 | Thermostart |
| 6 | 30 | Heizung |
| 7 | 3 | Zündrelaisspulen |
| 8 | 15 | Hauptkabelbaum |
| 9 | 3 | Nebelscheinwerfer |
| 10 | 15 | Scheinwerfer |
| Relais | ||
| 1 | Zündung 1 | |
| 2 | Klempner | |
| 3 | Hilfs (Korb mit Bremsen) | |
| 4 | Hauptscheinwerfer | |
| 5 | Motor läuft | |
| 6 | Hydraulische Geschwindigkeitsregelung (HSC) | |
| 7 | Piepen | |
| 8 | Piepen | |
| 9 | Zündung 2 | |
| 10 | Vordere Arbeitsscheinwerfer | |
| 11 | Hintere Arbeitsscheinwerfer | |
| 12 | Blinker | |
| 13 | Neutralstart | |
| 14 | Heckhupe | |
| 15 | Kontrollleuchte Feststellbremse | |
| 16 | Klimakompressor | |
| 17 | Feststellbremse | |
| Nr. |
Relais |
| FD1 | Vorwärts HI / LO |
| FD2 | Vorwärts |
| FE1 | Rückwärts HI / LO |
| FE2 | Rückwärts |
| FF1 | Verflechten |
| FF2 | Ziehen |
| FG1 | Leer |
| FG2 | Getriebeentleerung |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Nr. | Relais |
| FG1 | Rückfahralarm |
| FG2 | Getriebeentleerung |
| FH1 | 2WB |
| FH2 | Bremslichter |
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Warnleuchten;
Warnleuchten; Lichter |
| 2 | 50 | Scheibenwischer;
Sprühgeräte; Getriebe; Blinker, |
| 3 | 50 | Arbeitsscheinwerfer;
Nebelscheinwerfer; Bremslichter. |
| 4 | 50 | Zündung;
Heizung; Thermostart. |
