Porsche Boxster (986) (1996-2004) – Sicherungskasten

Porsche Boxster (986) (1996-2004) – Sicherungskastenbelegung

Baujahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Die Sicherung des Zigarettenanzünders (Steckdose) im Porsche Boxster (986) (1996-2004) ist die Sicherung D5 im Sicherungskasten.

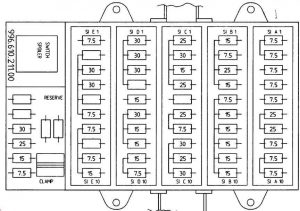

Sicherungskasten

Nummer	Ampere [A]	Beschreibung
A1	7,5	bis 1998: Abblendlicht – rechts
	15	ab 1999: Abblendlicht – rechts Abblendlicht – Kontrolle
A2	7,5	bis 1998: Abblendlicht – links
	15	ab 1999: Abblendlicht – links
A3	7,5	Seitenmarkierungsleuchte rechts
A4	7,5	Seitenmarkierungsleuchte links
A5	7,5	bis 1998: Kennzeichenbeleuchtung
	15	ab 1999: Kennzeichenbeleuchtung Instrumentenbeleuchtung
A6	25	Sitzheizung
A7	25	Nebelscheinwerfer Nebelschlussleuchte
A8	7,5	Kanada: Kennzeichenbeleuchtung
A9	7,5	bis 1998: Fernlicht – rechts
	15	ab 1999: Fernlicht – rechts
A10	7,5	bis 1998: Fernlicht – links
	15	ab 1999: Fernlicht – links
b
B1	15	Instrumententafel Tiptronic-Taste ASR E / A-Taste Diagnose-Taste PSM (ab 2001) PSM (ab 2001)
B2	7,5	bis 1999: Radio
	15	ab 2000: Gefahrenwarnsystem Blinkersystem
B3	25	Zweiklanghorn
B4	15	Relais Lüftermotor Kamera
B5	7,5	Rückfahrlicht Cu Memory (ab 1998) Spiegelverstellung (ab 1998)
B6	15	Blinker oben Fensterheber (ab 1998)
B7	15	Tempomat mit Bremslicht
B8	15	CU Alarm-CL CU ME CU Tiptronic (ab 1998)
B9	15	CU ABS / ASR PSM (ab 2001)
B10	15	Instrumententafel-Diagnose Spiegelverstellung (bis 1997) Vertikale Scheinwerfereinstellung (ab 1999) ALWR (ab 2001) Parkassistent (ab 2001)
C1	25	bis 1998: Relais MFI-DI ab 1999: Motorelektronik
C2	30	bis 1998: Relais Sauerstoffsensor beim Einschalten ab 1999: Sauerstoffsensorheizung Einspritzung beim Einschalten
C3	15	CU CL / Alarm Fenstersteuerung (ab 1998) Innenbeleuchtung (ab 1999)
C4	25	bis 2000: Kraftstoffpumpe mit Relais

30	ab 2000: Kraftstoffpumpe
C5	5	bis 1999: Nicht verwendet ab 2000: Motorlüfter, Stufe 1
C6	25	Wischer
C7	7,5	Steuerkabel Term.X
C8	30	bis 1999: Rechter Kühlerlüfter
	40	ab 2000: Rechter Kühlerlüfter
C9	25	Scheinwerferreinigungsanlage
C10	30	bis 1999: Linker Kühlerlüfter
	40	ab 2000: Linker Kühlerlüfter
D1	30	Fenstersteuerung
D2	30	Heckscheiben-/Spiegelentfeuchtung
D3	30	Flexibles Verdeckgetriebe
D4	–	–
D5	15	Zigarettenanzünder
D6	30	Heizungsrelais
D7	15	bis 1999: Schalter Warnblinkanlage CU DME ab 2000: Heckspoiler
D8	15	bis 1999: Spoiler ausfahren ab 2000: Radio
	7,5	ab 2001: Radio- und Audio-Optionspaket
D9	15	bis 2000: Audio-Optionspaket ab 2001: DSP-Verstärker
D10	7,5	bis 2000: Montagepunkt für Update (maximale Warnung 5A)
	5	ab 2001: Montagepunkt für Update (Warnung: maximal 5A)
E1	7,5	Term.86s CU CL / Alarm (bis 2000) Term.86 CU CL / Alarm (ab 2001) Cluster Radio Tagfahrlicht (ab 1999)
E2	7,5	ab 1998: CU Speicher
E3	30	Sitzlehnensteuerung links CU Memory (ab 1998)
E 4	30	Sitzlehnensteuerung rechts CU Memory (ab 1998)
E5	7,5	ab 1998: InfoSystem
E6	7,5	Term. 30 Telefon / Navigation tragbar (ab 1998) ORVR (ab 1999)
E7	7,5	Klimaanlage
E8	7,5	ab 1998: Term.15 Telefon / Navigation Hände (2001) InfoSystem
E9	7,5	bis 1997: Term. 15 Telefon / Hände
	25	ab 2001: CU PSM
E10	15	bis 1997: CU Tiptronic ab 2001: PSM-Taste

Sicherungskasten

Nummer	Beschreibung	Teilenummer
1	–	–
2	–	–
3	Blinkgeber	111.953.227 D
4	Heckscheiben-/Spiegelentfeuchtung	996.615.117.00
5	bis 1997: Umschaltbarer Telefonlautsprecher	–
6	Tagfahrlicht CU (Doppelrelais)	996.515.111.00
7
8	Scheinwerferwaschanlage CU	996.618.113.00
9	Term.XE	141.951.253 B

10	Zweiklanghorn	141.951.253 B
12	USA / JAP: Nebelscheinwerfer	431.951.253.G
13	Kraftstoffpumpe	996.615.101.00
14	CU Power Top (Doppelrelais)	986.618.199.00
15
16	Intermittierende Scheibenwischersteuerung	986.615.103.00
18	Heizungsstart	141.951.253 B
19	Kühlerlüfter 1 Stufe 1	141.951.253 B
20	Kühlerlüfter 1 Stufe 2	141.951.253 B
21	Kühlerlüfter 2 Stufe 1	141.951.253 B
22	Kühlerlüfter 2 Stufe 2	141.951.253 B

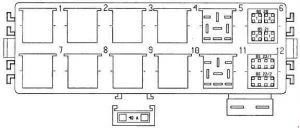

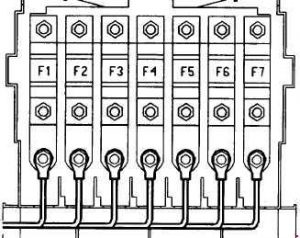

Sicherungskasten 2

Nummer	Sicherungsfunktion	Ampere [A]
	Sekundärluftpumpe	40
Nummer	Bestimmung	Teilenummer
1	Relais MFI + DI	141.951.253 B
2	bis 1998: Zündung / Sauerstoffsensor ab 1999: Zündung / Sauerstoffsensoren	141.951.253 B
3	Spoiler ausfahren	996.615.102.00
4	Klimakompressor	961.615.215,00
5	–	–
7	Startblockierung	141.951.253 B 996.615.110,00
8	ab 2000: Motorraumlüfter	996.615.102.00
9	Spoiler einfahren	996.615.102.00
10	Sekundärluftpumpe	993.615.115.00
11	–	–

Nummer	Beschreibung
1	PSM
2	Bordcomputer – Netzwerk 1
3	Bordcomputer – Netzwerk 2
4	Zündblockierung
5	Motorelektronik
6	Bordcomputer – Netzwerk 3
7	PSM

Über den Porsche Boxster (986) (1996-2004)

Der Porsche Boxster (986) ist ein Sportwagen, der von 1996 bis 2004 produziert wurde. Dieses Modell ist bekannt für sein außergewöhnliches Design und seine hervorragenden Fahreigenschaften. Der Boxster 986 war mit einem Mittelmotor ausgestattet, was zu seiner ausgezeichneten Balance und Handhabung beiträgt. Er bot verschiedene Motoroptionen, darunter einen 2,5-Liter-, 2,7-Liter- und 3,2-Liter-Sechszylindermotor. Dank dieser Motoren konnte der Boxster eine beeindruckende Leistung und Dynamik erreichen, was ihn bei Sportwagenliebhabern beliebt macht.

Sicherungskastenbelegung Porsche Boxster (986)

Diese Seite zeigt die Sicherungskastenbelegung für den Porsche Boxster (986), die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise im Fußraum des Fahrers und im Kofferraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, deren Amperewerte und die geschützten Komponenten. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Komponenten Ihres Fahrzeugs zu gewährleisten.
