Porsche 911 (996) und 986 Boxster (1996-2004) – Sicherungskasten
Porsche 911 (996) und 986 Boxster (1996-2004) – Sicherungskastenbelegung
Baujahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Porsche 911 (996) / 986 Boxster ist die Sicherung D5 im Sicherungskasten des Fahrgastraums.
Lage des Sicherungskastens
Befindet sich in der Nähe der Tür, hinter der Verkleidung, auf der Fahrerseite.
Sicherungskastenbelegung
Sicherungsbelegung im Fahrgastraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| A1 | 1997-1998:
Abblendlicht rechts; 1999-2004: Abblendlicht rechts; Abblendlichtkontrolle. |
7,5 15 |
| A2 | 1997-1998:
Abblendlicht links; 1999-2004: Abblendlicht links. |
7,5 15 |
| A3 | Seitenpositionslicht rechts | 7.5 |
| A4 | Seitenpositionslicht links | 7.5 |
| A5 | Kennzeichenbeleuchtung;
Instrumentenbeleuchtung; Ortungslicht (2002-2004). |
15 |
| A6 | Sitzheizung | 25 |
| A7 | Nebelscheinwerfer;
Nebelschlussleuchte. |
25 |
| A8 | Kennzeichenbeleuchtung (Kanada) | 7.5 |
| A9 | 1997-1998:
Fernlicht rechts; 1999-2004: Fernlicht rechts. |
7,5 15 |
| A10 | 1997-1998:
Fernlicht links; 1999-2004: Fernlicht links. |
7,5 15 |
| B1 | Blinkerset;
Tiptronic; ASR ON / OFF Taste (PSM); Diagnose; Power Top. |
15 |
| B2 | 1997-2000:
Radio; InfoSystem (1997-1998); 2001-2004: Gefahrenwarnung; A. Blinkersystem. |
7,5 15 |
| B3 | Zweiklanghorn | 25 |
| B4 | Motorraumlüfter | 15 |
| B5 | Rückfahrlicht;
Spiegelverstellung Speicher-Steuergerät; Power Top Steuergerät (996). |
7.5 |
| B6 | 1997-1998:
Warnblinkschalter; Verdeckbetätigung (986); 1999-2004: Blinker; Elektrisches Fenster. |
15 |
| B7 | Bremslicht;
Tempomat. |
15 |
| B8 | Steuergerät CLS Alarm;
Steuergerät DME / ME (Motor-Elektronik); Steuergerät Tiptronic. |
15 |
| B9 | 1997-1998:
Steuergerät ABS Traktionskontrolle; 1999-2004: Steuergerät ABS, ASR, PSM. |
15 |
| B10 | Diagnose Blinkerset;
Vertikale Scheinwerfereinstellung (1999-2004); ALWR (986 ab 2001); Parkassistent (986 ab 2001). |
15 |
| C1 | Relais MFI-DI;
Motor-Elektronik. |
25 |
| C2 | Zündung;
Lambdasondenheizung. |
30 |
| C3 | 1997-1998:
Steuergerät Alarmanlage; Zentralverriegelungssystem; Elektrisches Fenster (996); 1999-2004: Alarm Steuergerät CLS; Fensterheber; Schiebedach; Verdecksteuerung; Innenbeleuchtung. |
15 |
| C4 | 1997-2001:
Kraftstoffpumpe; 2002-2004: Kraftstoffpumpe. |
25 30 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| C5 | 986: bis 1999: Nicht verwendet; ab 2000: Motorraumlüfter, Stufe 1. |
5 |
| C6 | Scheibenwischer | 25 |
| C7 | Term.X Steuerkabel | 7.5 |
| C8 | 1997-2001:
Kühlerlüfter 2 (rechts); 2002-2004: Kühlerlüfter 2 (rechts). |
30 40 |
| C9 | Scheinwerferreinigungsanlage | 25 |
| C10 | 1997-2001:
Kühlerlüfter 1 (links); 2002-2004: Kühlerlüfter 1 (links). |
30 40 |
| D1 | Fensterheber | 30 |
| D2 | Spiegelheizung;
Heckscheibenentfeuchtung. |
30 |
| D3 | Cabrio-Verdeckantrieb;
Schiebedach (1999-2004). |
30 |
| D4 | Elektrische Heckscheibe (Cabrio) | 30 |
| D5 | Zigarettenanzünder | 15 |
| D6 | Heizungs-Klimaanlage | 30 |
| D7 | 1997-1998:
Warnblinkschalter; Steuergerät DME (986); 1999-2000: Gefahrenwarnung; A-Rückfahrsignalsystem; 2001-2004: Heckspoilerabdeckung öffnen. |
15 |
| D8 | 1997-2000:
Spoilerverlängerung; Radio; 2002-2004: Radio- und Audio-Optionspaket. |
15 15 7.5 |
| D9 | Audio-Optionspaket (996)
986: bis 2000: Audio-Optionspaket; ab 2001: DSP-Verstärker. |
15 |
| D10 | 996:
1997-2001: Montagepunkt für Upgrade (max. 5A Warnung) 2002-2004: Telefon; 986: Montagepunkt für Upgrade (max. 5A Warnung). |
7,5 / 5 |
| E1 | Term.86S;
CU-CL Alarm; Radio; Cluster CU Info System; Tagfahrlicht (1999-2004); Überschlagsensor CU (1999-2004). |
7.5 |
| E2 | Speicher-Steuergerät | 7.5 |
| E3 | Elektrisch betätigte Steckdose;
Linke Steckdose Speicher-Steuergerät. |
30 |
| E 4 | Elektrischer Sitz;
Rechte Steckdose Speicher-Steuergerät. |
30 |
| E5 | InfoSystem | 7.5 |
| E6 | Term. 30 Telefon / tragbar;
Navigationseinheit; ORVR (1999-2004). |
7.5 |
| E7 | Klimaanlage | 7.5 |
| E8 | Term. 15 Telefon / tragbar;
Informationssystem; Navigation (986, 2001). |
7.5 |
| E9 | 1996-1997, 986:
Term. 15 Telefon / Handy; 1997-1998, 996: FDR; 1999-2001: PSM; 2002-2004: PSM. |
7,5 30 30 25 |
| E10 | 1996-1997, 986:
Steuergerät Tiptronic; 1997-1998, 996: FDR; 1999-2001: PSM; 2002-2004: PSM. |
7,5 30 30 25 |
Befindet sich über dem Sicherungskasten.
(Grafik folgt)
Sicherungskasten Relais Nr. 1
| Nr | Relais |
|---|---|
| Nr | Relais |
| 1 | – |
| 2 | – |
| 3 | Blinker |
| 4 | Heckscheibenentfeuchtung und Spiegel |
| 5 | bis 1997:
Umschaltbarer Telefonlautsprecher. |
| 6 | Tagfahrlicht Steuergerät (Doppelrelais) |
| 7 | |
| 8 | Scheinwerferwaschanlage Steuergerät |
| 9 | Term.XE |
| Nr | Relais |
|---|---|
| 10 | Angly Bicolor |
| 12 | USA / JAPAN:
Nebelscheinwerfer. |
| 13 | Kraftstoffpumpe |
| 14 | Steuergerät Power Top (Doppelrelais) |
| 15 | |
| 16 | Intermittierende Scheibenwischersteuerung |
| 18 | Heizungsaktivierung |
| 19 | Kühlerlüfter 1 Stufe 1 |
| 20 | Kühlerlüfter 1 Stufe 2 |
| 21 | Kühlerlüfter 2 Stufe 1 |
| 22 | Kühlerlüfter 2 Stufe 2 |
Befindet sich hinter und unter den Rücksitzen.
(Grafik folgt)
Sicherungskasten Relais Nr. 2
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| – | Sekundärluftpumpe (Sicherung) | 40 |
| 1 | Relais MFI + DI | |
| 2 | bis 1998:
Starten; Sauerstoffsensor. |
|
| 3 | Spoilerverlängerung | |
| 4 | Klimakompressor | |
| 5 | – | |
| 7 | Verriegelungsaktivierung | |
| 8 | ab 2000:
Motorraumlüfter. |
|
| 9 | Spoiler einfahren | |
| 10 | Sekundärluftpumpe | |
| 11 | – |

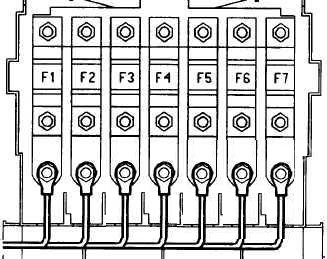

| Nr | Beschreibung |
|---|---|
| F1 | PSM |
| F2 | Bordcomputer 1 |
| F3 | Bordcomputer 2 |
| F4 | Zündschloss |
| F5 | Motor-Elektronik |
| F6 | Bordcomputer 3 |
| F7 | PSM |
