Porsche Cayenne (2002-2017) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Porsche Cayenne (2002–2017), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Porsche Cayenne 9PA/E1 – Sicherungsplan
Baujahr: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Porsche Cayenne sind die Sicherungen 1, 3 und 5 im Sicherungskasten des Armaturenbretts links.

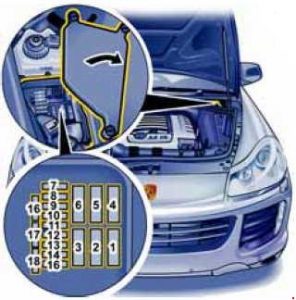

Sicherungskasten Motorraum
| Nummer | Beschreibung | Ampere [A] |
| 1 | Lüfter | 60 |
| 2 | Lüfter | 30 |
| 3 | 2003-2007:
Sekundärluftpumpe |
40 |
| 4 | 2003-2007:
Sekundärluftpumpe |
40 |
| 5 | – | – |
| 6 | – | – |
| 7 | Kraftstoffeinspritzdüsen, Zündspulen | 20 |
| 8 | 2003-2007:
Kraftstoffeinspritzdüsen; Zündspulen. |
20 |
| 2007-2010:
Cayenne: Zündspulen; Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Tankentlüftungsventil; Klimakompressor; Klimaregler; Saugrohrschalter; Blockentlüftungsventil. |
15 | |
| 9 | Motorsteuergerät;
Nockenwellenversteller; Saugrohrschalter (Cayenne). |
30 |
| 2007-2010:
Cayenne: Motorsteuergerät. |
20 | |
| 2007-2010:
Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Mengenventil; Nockenwellenversteller; Ventilhubversteller. |
15 | |
| 10 | 2003-2007:
Motorkomponenten: Kühlerlüfter, Abgaspumpe, Absperrventil Kohleabsorber, Klimaanlagendrucksensor, Tankleckerkennung, Startpumpe (Cayenne S), Kohleabsorber-Absperrventil (Cayenne). 2007-2010: Cayenne: Wasserpumpenrelais; Tankleckerkennung; Kohleabsorber-Absperrventil; Lüfter; Klimaanlagendrucksensor. 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Kühlluftauslassstufen; Klimaanlagendrucksensor; Tankleckerkennung; Absperrventilregler; Ölstandsensor. |
10 |
| 11 | Bestehende Motorverkabelung;
Sekundärluftpumpe (Cayenne); Klimakompressor (Cayenne); Ölstandsensor (Cayenne); 2007-2010: Cayenne: Ölstandsensor, Klimakompressor, Klimaanlagensteuergerät, Blockentlüftungsventil 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Motorregler; Kraftstoffabsperrventil. |
15 |
| 12 | 2003-2007:
E-Box-Relais; Sekundärluftpumpen; Abgaspumpenrelais. |
5 |
| 2007-2010:
Nockenwellenverstellung; Tankabsperrventil; Kraftstoffabsperrventil; Variabler Saugkrümmer. |
10 | |
| 13 | Kraftstoffpumpe – rechts | 15 |
| 14 | Kraftstoffpumpe – links | 15 |
| 15 | Motorsteuergerät, Hauptrelais | 10 |
| 16 | Vakuumpumpe | 30 |
| 17 | Lambdasonden vor Katalysator | 15 |
| 18 | Lambdasonden nach Katalysator | 7,5 |

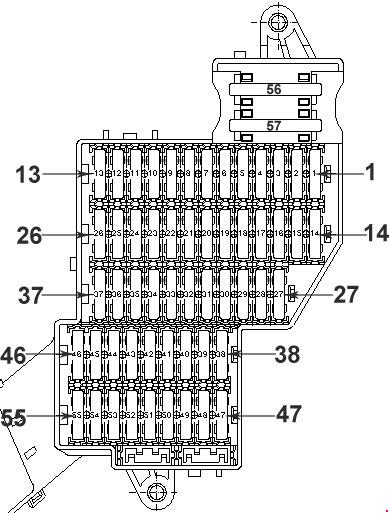

Sicherungskasten links vom Armaturenbrett
| Nummer | Beschreibung | Ampere [A] |
| 1 | 2003-2007:
Zentraler Anschluss, Zigarettenanzünder 2007-2010: Anschluss am Armaturenbrett vorne mittig, Anschlüsse in der Mittelkonsole hinten rechts und hinten links |
20 |
| 2 | Radioempfänger Standheizung | 5 |
| 3 | Anschluss im Beifahrerfußraum | 20 |
| 4 | 2003-2007:
Standheizung |
15 |
| 2007-2010:
Standheizung |
20 | |
| 5 | Anschluss im Kofferraum | 20 |
| 6 | Porsche Entry & Drive | 15 |
| 7 | Diagnose;
Regen- und Lichtsensor; Antennensteuerung. |
5 |
| 8 | Scheibenwischer | 30 |
| 9 | Steuergerät Fahrzeugelektrik
(Scheibenwaschpumpe) |
15 |
| 10 | 2003-2007:
Elektrisches Fenster – hinten links |
25 |
| 2007-2010:
Elektrisches Fenster und Zentralverriegelung – hintere linke Tür |
30 | |
| 11 | 2003-2007:
Zentralverriegelung |
15 |
| 12 | 2003-2007:
Innenbeleuchtung; Steuergerät Fahrzeugelektrik. |
20 |
| 13 | – | – |
| 14 | 2003-2007:
Elektrisches Fenster, vorne links |
25 |
| 2007-2010:
Elektrisches Fenster und Zentralverriegelung – vordere linke Tür |
30 | |
| 15 | Rechtes Rücklicht;
Zentralverriegelung; Elektrische Fensterheber; Spiegel. |
15 |
| 16 | Hupe;
Steuergerät Fahrzeugelektrik. |
20 |
| 17 | 2003-2007:
Blinker; Positionslicht – links; Steuergerät Fahrzeugelektrik. |
10 |
| 2007-2010:
Steuergerät Fahrzeugelektrik (Blinker links, Positionslicht rechts, Abblendlicht links). |
30 | |
| 18 | 2003-2007:
Scheinwerferreinigungsanlage |
20 |
| 2007-2010:
Scheinwerferreinigungsanlage |
25 | |
| 19 | 2003-2007:
Nebelscheinwerfer; Steuergerät Fahrzeugelektrik |
15 |
| 2007-2010:
Innenbeleuchtung, Steuergerät Fahrzeugelektrik |
5 | |
| 20 | 2007-2010:
Steuergerät Fahrzeugelektrik (Armaturenbrettbeleuchtung, Nebelscheinwerfer links, Zusatzlicht links). |
30 |
| 21 | 2003-2007:
Kurvenlicht; Steuergerät Fahrzeugelektrik. |
15 |
| 22 | Hintere Differentialsperre;
Verteilergetriebe; Automatische Heckklappe. |
30 |
| 23 | 2003-2007:
Hintere Differentialsperre; Deaktivierbare Stabilisatoren; 2007-2010: Differentialsperre. |
10 |
| 24 | Reifendrucküberwachungssystem | 5 |
| 25 | – | – |
| 26 | Porsche Stability Management;
Beifahrerairbag-Deaktivierung; Bremspedalschalter; Armaturenbrett; Motorsteuergerät; Airbagsteuergerät; Lenksäulenmodul. |
10 |
| Motorsteuergerät
(Motorsteuerung, Kühlerlüfter, Airbags, Kupplungsschalter, Armaturenbrett). |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | Dachmontierte Offroad-Scheinwerfer | 15 |
| 31 | Dachmontierte Offroad-Scheinwerfer | 15 |
| 32 | – | – |
| 33 | Lenkradheizung;
Lenksäulenmodul. |
15 |
| 34 | Innenraumüberwachung;
Sitzheizung; Neigungssensor. |
|
| 35 | 2003-2007:
Hauptscheinwerfer; Fernlicht. |
15 |
| 2007-2010:
Steuergerät Fahrzeugelektrik (Nebelscheinwerfer rechts, Zusatzlicht rechts, Innenbeleuchtung). |
30 | |
| 36 | 2003-2007:
Steuergerät Fahrzeugelektrik |
10 |
| 2007-2010:
Steuergerät elektrische Sitze linke Seite |
30 | |
| 37 | – | – |
| 38 | Bremslichter | 10 |
| 39 | Relaisaktivierung;
Beheizbare Heckscheibe; Sitzheizung. |
5 |
| 40 | Armaturenbrett;
Diagnose. |
5 |
| 41 | Kessy Steuergerät
(Lenksäulenverriegelung, Zündverriegelung, Porsche Entry & Drive, Kupplungsschalter). |
15 |
| 42 | Schiebedach, Hubdach
oder Panoramadach. |
30 |
| 43 | Subwoofer | 30 |
| 44 | Elektrische Sitzverstellung – links;
Elektrische Lenksäulenverstellung. |
30 |
| 45 | Elektrische Sitzverstellung – links;
Sitzheizung – hinten. |
30 |
| 46 | – | – |
| 47 | 2003-2007:
Hintere Differentialsperre; 2007-2010: Sicherungskasten. |
10 |
| 48 | Uhr Standheizung | 5 |
| 49 | Servotronic;
Deaktivierbare Stabilisatoren. |
5 |
| 50 | 2003-2007:
Heizungsrohrbelüftung. |
10 |
| 51 | Luftqualitätssensor;
Diagnosestecker; Feststellbremse. |
5 |
| 52 | 2003-2007:
Heckscheibenwischer |
30 |
| 2007-2010:
Heckscheibenwischer |
15 | |
| 53 | Steuergerät beheizbare Heckscheibe;
Innenraumüberwachung; Lichtschalter; Lenksäulenmodul. |
5 |
| 54 | Scheinwerfereinstellung;
Xenon-Scheinwerfer (links; 2007-2010). |
10 |
| 55 | – | – |
| 56 | Lüfter;
Klimaanlage vorne. |
40 |
| 57 | 2003-2007:
Lüfter; Klimaanlage hinten; 2007-2010: Kompressor-Niveauregulierung. |
40 |

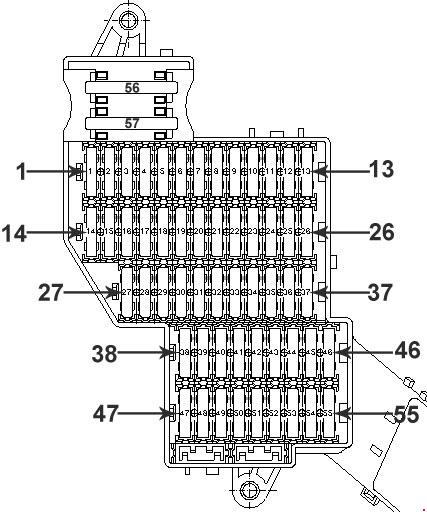

Sicherungskasten rechts vom Armaturenbrett
| Nummer | Beschreibung | Ampere [A] |
| 1 | Anhängerkupplung | 15 |
| 2 | ParkAssist | 5 |
| 3 | Anhängerkupplung | 15 |
| 4 | 2003-2007:
Telefonsteuergerät, Telematik |
5 |
| 5 | Anhängerkupplung | 15 |
| 6 | Porsche Stability Management (PSM) | 30 |
| 7 | Verteilergetriebe
(Zentraldifferentialsperre); Telefonvorbereitung. |
5 |
| 8 | 2003-2007:
Zusatzscheinwerfer; Steuergerät Fahrzeugelektrik. |
20 |
| 2007-2010:
Steuergerät Fahrzeugelektrik (Positionslicht links, Blinker rechts, Fernlicht rechts). |
30 | |
| 9 | 2003-2007:
CD-Wechsler; DVD-Navigation. |
5 |
| 10 | TV-Tuner;
Satellitenempfänger (2003-2007); Multimedia für Rücksitze (2007-2010). |
5 |
| 11 | Radio oder Porsche Communication Management (PCM) | 10 |
| 12 | Verstärker für Soundpaket und Bose | 30 |
| 13 | Sitzheizung | 5 |
| 14 | Rücklicht – links;
Zentralverriegelung; Elektrische Fensterheber; Spiegel. |
15 |
| 15 | 2003-2007:
Elektrisches Fenster – hinten rechts |
25 |
| 2007-2010:
Elektrisches Fenster und Zentralverriegelung – hintere rechte Tür. |
30 | |
| 16 | Heckklappenbeleuchtung;
Kofferraumbeleuchtung; Türbeleuchtung; Schutzleuchten hinten. |
10 |
| 17 | 2003-2007:
Abblendlicht rechts; Fernlicht rechts. |
15 |
| 18 | Beheizbare Heckscheibe | 30 |
| 19 | 2003-2007:
Bremskraftverstärker; Anhängerkupplung. |
30 |
| 25 | ||
| 2007-2010:
Anhängerkupplung; Anschlusspunkt Anhängersteckdose. |
25 | |
| 20 | Elektrische Sitzhöhenverstellung | 30 |
| 21 | Relais Notradentriegelung (Last);
Alarmanlagenhupe. |
10 |
| 22 | 2003-2007:
Elektrische Sitzverstellung – vorne rechts; Beheizte Vordersitze rechts. |
30 |
| 2007-2010:
Sitzheizung vorne |
25 | |
| 23 | Klimaanlage | 10 |
| 24 | Elektrische Sitzverstellung – vorne rechts | 30 |
| 25 | Klimaanlage hinten | 5 |
| 26 | – | – |
| 27 | Niveauregulierung;
Porsche Active Suspension Management Niveauregulierung; Porsche Dynamic Chassis Control (PDCC). |
15 |
| 28 | – | – |
| 29 | 2003-2007:
Getriebesteuergerät. |
10 |
| 2007-2010:
Getriebesteuergerät; Tiptronic-Schalthebelschalter. |
5 | |
| 30 | Heckklappenverschlussmechanismus | 20 |
| 31 | Kraftstoffklappenaktuator – hinteres Steuergerät (Motoren) | 15 |
| 32 | 2003-2007:
Zentralverriegelung – rechts |
10 |
| 33 | – | – |
| 34 | 2003-2007:
Elektrisches Fenster – vorne rechts |
25 |
| 2007-2010:
Elektrisches Fenster und Zentralverriegelung – vordere rechte Tür |
30 | |
| 35 | 2003-2007:
Blinker; Positionslicht, rechts; Steuergerät Fahrzeugelektrik. |
10 |
| 2007-2010:
Elektrische Sitze, rechts |
30 | |
| 36 | Dachmodul;
Telefon; Kompass |
5 |
| 37 | – | – |
| 38 | Porsche Stabilitätsmanagement | 10 |
| 39 | Diagnose | 5 |
| 40 | Sicherungskasten
(Zentraldifferentialsperre) |
10 |
| 41 | Steuergerät Anhängerkupplung | 10 |
| 42 | Dachmodul – Garagentoröffner | 5 |
| 43 | Ersatzbeleuchtung | 5 |
| 44 | Beheizte Waschdüsen;
Rahmenschalter; Sitzheizungspotentiometer; Porsche Active Chassis Control (PDCC). |
5 |
| 45 | – | – |
| 46 | 2007-2010:
Unterhaltung für Rücksitze |
5 |
| 47 | 2003-2007:
Telefonvorbereitung |
10 |
| 48 | Niveauregulierung;
Porsche Active Suspension Management. |
10 |
| 49 | Telefon, automatischer Spiegel mit Blendschutz | 5 |
| 50 | 2003-2007:
ParkAssist |
5 |
| 2007-2010:
Xenon-Scheinwerfer, rechts |
10 | |
| 51 | 2003-2007:
Tiptronic-Getriebesteuergerät |
20 |
| 2007-2010:
Tiptronic-Getriebesteuergerät |
15 | |
| 52 | Tiptronic-Schalthebelschalter;
Getriebevorverkabelung. |
5 |
| 53 | Relais elektrisches Fenster vorne | 30 |
| 54 | Relais elektrisches Fenster vorne | 30 |
| 55 | Steuergerät Rückfahrkamera | 5 |
| 56 | Porsche Stabilitätsmanagement | 40 |
| 57 | Steuergerät Sicherungskasten, niedriger Bereich. | 40 |
Porsche Cayenne 92A/E2 (2011-2017) – Sicherungskastenbelegung
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Porsche Cayenne (2011-2017) ist die Sicherung 38 (Zigarettenanzünder, Steckdose im Handschuhfach, Steckdose unter dem Handschuhfach) und 39 (hintere Steckdosen, Steckdose im Kofferraum) im Sicherungskastenplan auf der rechten Seite des Armaturenbretts.

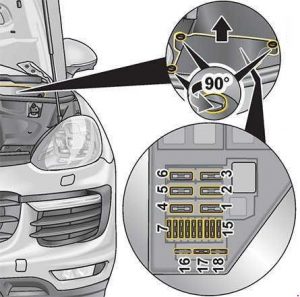

Sicherungsbelegung Motorraum
| Nummer | Beschreibung | Ampere [A] |
| 1 | V6/V8-Motor:
Anlasserrelais. |
40 |
| 2 | Diesel (2017):
Leistungsschalter |
30 |
| 3 | V6 / V8-Motor (2011-2012):
SLP-Relais; 2013-2017: Sekundärluftpumpe (Cayenne S, S E-Hybrid, GTS, Turbo, Turbo S) |
40 |
| 4 | Hybridmotor:
Unterdruckpumpenrelais. |
30 |
| 5 | – | – |
| 6 | – | – |
| 7 | V8-Motor:
Zündspule; Diesel: Hochdruckregelventil; Hochdruckpumpe. |
15 |
| V6-Motor:
Zündspulen. |
20 | |
| 8 | V8-Motor:
Tankentlüftungsventil; Überdruckventil; Umschaltventil; Saugrohr-Umschaltventil; Blockentlüfter. |
15 |
| V6-Motor:
Tankentlüftungsventil; Elektropneumatischer Wandler; Blockentlüfter; Umschaltventil; Relais der Sekundärluftpumpe; Sound-Synthesizer; Hybridmotor: Ladeluftkühler-Wasserpumpe. |
10 | |
| 9 | V8-Motor:
Motorsteuergerät; Durchflussregelventil. |
20 |
| V6- / Hybridmotor:
Motorsteuergerät. |
30 | |
| 10 | Cayenne Turbo, Turbo S:
Tankleckdiagnose; Relais der Sekundärluftpumpe; Abgasklappen-Elektronik; Hall-Sensor; Ölstandsensor; Cayenne: Tankleckdiagnose; Luftmassenmesser; Cayenne S, GTS: Tankleckdiagnose; Abgasklappen-Elektronik; Diesel: Glühkerzensteuergerät; Umschaltventil für AGR-Kühlung; Regelventil Ölpumpe einstellbar; Kennfeldthermostat; Motorlager; Druckwandler; Hybridmotor: Unterdruckpumpe; Relais der Sekundärluftpumpe; Tankleckdiagnosepumpe; Alle Motoren: Kühlerlüftersteuergerät; Bremspedalsensor; Kühlerverschluss. |
10 |
| 11 | Cayenne Turbo, Turbo S:
Ventilhubregler; Nockenwellensteller; Kennfeldthermostat. |
15 |
| Cayenne:
Heizung für Kurbelgehäuseentlüftung; Öltemperatur-/Niveausensor; Cayenne S, GTS: Kennfeldthermostat; Nockenwellensteller; Ventilhubregler; Hybridmotor: Öltemperatur-/Niveausensor. |
10 | |
| Diesel:
Ölstandsensor. |
5 | |
| 12 | V6-Motor:
Saugrohr-Umschaltventil; Tankentlüftungsventil; Wasserpumpe mit EIN/AUS-Steuerung; Kühlwasser-Umschaltventil; Nockenwellenverstellung; Bewegungsventil für Turbolader. |
10 |
| 13 | Kraftstoffpumpensteuergerät (ECKSM) | 25 |
| 14 | V6-Motor:
Nockenwellensteuerung; Durchflussregelventil/ Hochdruckkraftstoffpumpe. |
10 |
| Hybridmotor:
Geregelte Ölpumpe durch Regelventil; Durchflussregelventil der Hochdruckpumpe; Tankentlüftungsventil; Sekundärluftventil; Hauptwasserpumpenventil; Bypassventil E-Maschine; Diesel: SCR-Leistungsmodul; Tankauswerteelektronik. |
15 | |
| Cayenne S, GTS:
Nockenwellensensor; Ölstandsensor. |
7,5 | |
| 15 | Alle Motoren:
Hauptrelais; Hybridmotor; Motorsteuergerät. |
10 |
| 16 | V6-Motor:
Elektrische Wasserpumpe. |
10 |
| Diesel:
Leistungsschalter. |
30 | |
| 17 | Cayenne, S E-Hybrid, Turbo, Turbo S:
Lambdasonde vor Katalysator; Diesel: Lambdasonde; Nox-Sensor vor Katalysator; Nox-Sensor nach Katalysator; Partikelsensor. |
15 |
| Cayenne S, GTS:
Lambdasonde vor Katalysator. |
10 | |
| 18 | Lambdasonde nach Katalysator | 10 |
Sicherungsbelegung linke Seite Armaturenbrett
Porsche Cayenne – Sicherungskastenbelegung – Sicherungskasten linke Seite Armaturenbrett
| Nummer | Beschreibung | Ampere [A] |
| 1 | Sitzspeichersteuergerät,
Sitzverstellschalter für linken Sitz |
25 |
| 2 | Steuergerät Zusatzheizung | 30 |
| 3 | Relais für Zweiklanghorn | 15 |
| 4 | Motor Frontscheibenwischer | 30 |
| 5 | Motor für Schiebe-/Ausstelldach;
Panoramadachsystem. |
30 |
| 6 | – | – |
| 7 | Steuergerät Lenksäulenverstellung | 15 |
| 8 | Steuergerät Reifendruckkontrolle;
Fahrwerkskontrollschalter. |
5 |
| 9 | Frontscheibenheizung;
Lichtschalter; Regensensor; Lichtsensor. |
5 |
| 10 | Motor Sonnenrollo für Panoramadachsystem | 30 |
| 11 | – | – |
| 12 | – | – |
| 13 | Subwoofer (Bose / Burmester) | 30 |
| 14 | BCM1 | 30 |
| 15 | Hybridmotor (2015-2017):
Hochspannungsladegerät |
5 |
| 16 | Zentralverriegelung/elektrische Fensterheber, Fahrertür | 30 |
| 17 | Motorhaubenkontaktschalter;
Zusatzhorn. |
5 |
| 18 | BCM1 | 30 |
| 19 | Motorsteuergerät | 5 |
| 20 | BCM1 | 30 |
| 21 | V8-Motor (2011-2014):
Zirkulationspumpe; Klimaanlage; Standheizung; 2011-2017: Relais der Restwärme-Zirkulationspumpe. |
10 |
| 22 | BCM1 | 30 |
| 23 | Tür/CAN-Netzwerkdiagnose;
Elektronische Zündsperre; Elektrische Lenksäulenverriegelung; Lichtschalter. |
7,5 |
| 24 | Frontscheibenheizung links | 30 |
| 25 | Frontscheibenheizung rechts | 30 |
| 26 | Hybridmotor (2011-2014):
Batterielüfter. |
15 |
| 27 | Hybridmotor:
Batteriemanagementsystem; NT-Display-Relais; Niveauregelungssteuergerät. |
5 |
| 28 | Hybridmotor:
Leistungselektronik. |
5 |
| 29 | Hybridmotor:
Spindelaktuator. |
5 |
| 30 | Hybridmotor:
Power Pack Einheit (Hydraulikpumpe); Lenksystem. |
5 |
| 31 | Hybridmotor (2015-2017):
Externer Sound; Interner Sound. |
5 |
| 32 | Hybridmotor (2010-2014):
Klimakompressor. |
15 |
| Hybridmotor (2015-2017):
Beschleunigermodul. |
5 | |
| 33 | Zentralverriegelung/Fensterhebermotoren;
Linke hintere Tür. |
30 |
| 34 | – | – |
| 35 | – | – |
| 36 | Schalter elektrische Parkbremse | 5 |
| 37 | Hybridmotor (2010-2014):
Batterielüfter. |
15 |
| 38 | Hybridmotor:
Leistungselektronik; Batterielüfterrelais. |
5 |
| 39 | Hybridmotor:
Spindelaktuator. |
30 |
| 40 | Hybridmotor (2010-2014):
Batterielüfterrelais. |
30 |
| Hybridmotor (2015-2017):
Service-Trennung. |
10 | |
| 41 | Hybridmotor:
Batteriemanagementsystem. |
10 |
| 42 | Innenspiegel | 5 |
| 43 | 2011-2014:
Scheinwerfer (Halogen); Leuchtweitenregulierung. |
7,5 |
| 2015-2017:
Scheinwerferverstellung (Xenon); Dynamisches Steuergerät Frontbeleuchtung. |
5 | |
| 44 | 2011-2014:
Sitzbelüftung. |
5 |
| 2015-2017:
Sitzbelüftung. |
7,5 | |
| 45 | 2013-2017:
Steuergerät Fahrzeugverfolgungssystem; BCM2; Motorsteuergerät. |
5 |
| 46 | Spurwechselassistent (LCA) | 5 |
| 47 | CAN-Gateway/Diagnosestecker;
Garagentoröffner; ParkAssist; Ladeschale für Bluetooth-Hörer; Mobiltelefonvorbereitung. |
5 |
| 48 | Anlasserrelais;
Kupplungssensor (EPB); Kühlmitteldrucksensor; Luftmassenmesser (V6); Hybridmotor (2015-2017): Kühlmitteldrucksensor. |
10 |
| 49 | ACC-Radarsensor | 7,5 |
| 50 | – | – |
| 51 | 2017:
Steuergerät Frontkamera. |
5 |
| 52 | Heckscheibenwischermotor | 15 |
| 53 | Lenksäulen-Schaltmodul;
Linkes Rücklicht. |
5 |
| 54 | Xenon-Scheinwerfer, links | 25 |
| 55 | ||
| 56 | Relais Kompressor Niveauregulierung | 40 |
| 57 | Gebläseregler für vordere Klimaanlage | 40 |
Sicherungsbelegung rechte Seite Armaturenbrett
| Nummer | Beschreibung | Ampere [A] |
| 1 | PDCC-Steuergerät | 10 |
| 2 | PASM-Steuergerät | 15 |
| 3 | Steuergerät Hinterachs-
Differentialsperre. |
10 |
| 4 | Steuergerät Hinterachs-
Differentialsperre. |
30 |
| 5 | Steuergerät Rotationsmotor;
Anhängerkupplung; Vorbereitung Bremsassistenz; Vorbereitung Anhängerkupplung. |
25 |
| 6 | 2011-2012:
TV-Tuner; Fond-Entertainment. |
10 |
| 2013-2017:
Steuergerät Anhängerkupplung |
15 | |
| 7 | Steuergerät Anhängerkupplung | 15 |
| 8 | Steuergerät Anhängerkupplung | 15 |
| 9 | Zentralverriegelung/elektrische Fensterheber, hintere rechte Tür. | 30 |
| 10 | Kofferraumbeleuchtung | 15 |
| 11 | Zentralverriegelung/elektrische Fensterheber, Beifahrertür. | 30 |
| 12 | HangOn-Aktuator | 30 |
| 13 | – | – |
| 14 | Airbag-Steuergerät;
Sitzbelegungserkennung. |
10 |
| 15 | – | – |
| 16 | PSM-Steuergerät;
Elektrische Parkbremse (EPB); PDCC. |
5 |
| 17 | Xenon-Scheinwerfer, rechts | 25 |
| 18 | – | – |
| 19 | Getriebesteuergerät, Getriebe-Vorverkabelung. | 5 |
| 20 | 2011-2012:
Sitzspeichersteuergerät, Sitzverstellschalter, rechter Sitz |
20 |
| 2013-2017:
Sitzspeichersteuergerät, rechts; Sitzverstellschalter rechter Sitz. |
25 | |
| 21 | Sitzheizung hinten | 25 |
| 22 | Sitzheizung vorne | 25 |
| 23 | Steuergerät Heckklappe | 25 |
| 24 | – | – |
| 25 | 2013-2017:
Regler Hecklüfter |
30 |
| 26 | Heckscheibenheizung | 30 |
| 27 | Radioempfänger Zusatzheizung | 5 |
| 28 | 2011-2012:
Getriebesteuergerät (ohne Start/Stop); Getriebeölpumpe. |
20 |
| 29 | PSM-Steuergerät;
PSM-Ventile. |
30 |
| 30 | HangOn-Aktuator | 5 |
| 31 | BCM2 | 30 |
| 32 | 2011-2012:
Gebläseregler für Klimaanlage hinten |
30 |
| Hybridmotor (2015-2017):
Ventil 2/3 Wege NT-Kreis; Relais Isolationsventil vorderer Verdampfer; Wasserpumpenrelais. |
7,5 | |
| 33 | BCM2 | 15 |
| 34 | BCM2 | 15 |
| 35 | Steuergerät Fahrzeugverfolgungssystem | 5 |
| 36 | BCM2 | 20 |
| 37 | 2013-2017:
Getriebesteuergerät; Getriebeölpumpe. |
20 |
| 38 | Zigarettenanzünder;
Ablagefach; Steckdose unter dem Handschuhfach. |
15 |
| 39 | Steckdose hinten, Steckdose im Kofferraum | 15 |
| 40 | 2011-2012:
Steuergerät Anhängerkupplung |
15 |
| 2013-2017:
Fond-Entertainment |
10 | |
| 41 | – | – |
| 42 | Steuergerät Anhängerkupplung | 5 |
| 43 | Steuergerät Hinterachs-Differentialsperre;
HangOn-Aktuator. |
10 |
| 44 | Klimaanlagen-Sonnensensor;
Luftqualitätssensor; Rechtes Rücklicht (2011-2014). |
5 |
| 45 | DC/DC-Wandler (Start/Stop) | 30 |
| 46 | DC/DC-Wandler (Start/Stop) | 30 |
| 47 | Zentralrechner MIB | 20 |
| 48 | – | – |
| 49 | – | – |
| 50 | Klimaanlage vorne;
Bedienfeld Klimaanlage hinten. |
10 |
| 51 | 2011-2016:
PCM 3.1; Radio; Navigationssystem (Japan). |
10 |
| 2017:
Display-Steuergerät |
5 | |
| 2017; Japan:
Display-Steuergerät; USB-Hub; DRSC-Kartenleser. |
10 | |
| 52 | 2011-2014:
Kombiinstrument; 2015-2017: Multifunktionsdisplay. |
5 |
| 53 | Lenksäulen-Schaltmodul;
Beheiztes Lenkrad; Rückfahrkamera-Steuergerät; Kompass-Display; Bose-Verstärker (Japan); Surround View Steuergerät. |
10 |
| 54 | 2011-2012:
Dachkonsole |
10 |
| 2013-2017:
Lüftungskonsole |
7,5 | |
| 55 | 2015-2017:
ACC-Stabilisierungsrelais |
7,5 |
| 56 | 2011-2014:
PSM-Steuergerät/PSM-Pumpe |
40 |
| 57 | 2011-2014:
EPB-Steuergerät |
40 |
Über den Porsche Cayenne (2002-2017)
Der Porsche Cayenne, 2002 vorgestellt, ist ein luxuriöses SUV, das sportliche Leistung mit Praktikabilität verbindet. Dieses Modell wurde aufgrund seiner Fähigkeit, sowohl auf der Straße als auch im Gelände ein komfortables Fahrerlebnis zu bieten, sehr beliebt. Der Cayenne bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, wobei die leistungsstärksten Versionen bis zu 570 PS erreichen. Der Innenraum ist mit modernster Technologie und hochwertigen Materialien ausgestattet, was einen hohen Komfort für Fahrer und Passagiere gewährleistet. Im Laufe der Jahre wurde das Modell mehrfach aktualisiert, um seine Leistung, Sicherheit und Effizienz zu verbessern.
Sicherungsbelegung Porsche Cayenne
Diese Seite zeigt die Sicherungsbelegung für den Porsche Cayenne, die entscheidend ist, um das elektrische System des Fahrzeugs zu verstehen. Der Sicherungskasten befindet sich typischerweise im Motorraum und im Innenraum des Fahrzeugs, meist unter dem Armaturenbrett oder in einer Seitenverkleidung. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er kritische Komponenten des Fahrzeugs schützt und deren ordnungsgemäße Funktion gewährleistet.
