Porsche 944 (1976-1991) – Sicherungskasten
Sicherungs- und Relaisplan – Porsche 944
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

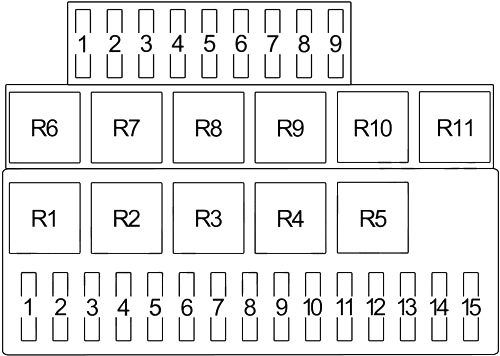

Typ 1
| Nummer | Ampere [A] | Beschreibung |
| 1 | 8 | Scheinwerfer vorne (links) |
| 2 | 8 | Scheinwerfer vorne (rechts) |
| 3 | 8 | Fernlicht (links) |
| 4 | 8 | Fernlicht (rechts) |
| 5 | 16 | Zusätzliche Fernscheinwerfer |
| 6 | 8 | Bremslichter, Warnblinkanlage, Scheinwerferklappmotor |
| 7 | 8 | Uhr, Innenbeleuchtung, Zigarettenanzünder, Radio, Kofferraumbeleuchtung |
| 8 | 8 | Blinker, Bremswarnleuchte |
| 8 | Bremslichter | |
| 9 | 8 | Rückfahrlicht, Heckscheibenwischer, Außenspiegelmotor, Blinker |
| 10 | 16 | Frischluftgebläse |
| 16 | Außenspiegelheizung, Steuerkabel Heckscheibenentfeuchter | |
| 11 | 8 | Scheibenwischer vorne, Scheibenwaschpumpe |
| 12 | 8 | Kennzeichenbeleuchtung, Kofferraumbeleuchtung, Aschenbecherbeleuchtung, Instrumenten- und Schalterbeleuchtung, Handschuhfachbeleuchtung |
| 13 | 8 | Seitenblinker (rechts) |
| 14 | 8 | Seitenblinker (links), Motorraumbeleuchtung |
| 15 | 16 | Nebelscheinwerfer |
| 8 | Nebelscheinwerfer vorne | |
| 1 | 8 | Klappscheinwerfer |
| 16 | Scheinwerferklappmotor | |
| 8 | Hupe | |
| 2 | 16 | Kraftstoffpumpe, Zusatzluftventil, Druckregler, Frequenzventil (Lambdasonde) |
| 3 | 16 | Kühlerlüfter, Antenne |
| 16 | Lüftermotor | |
| 4 | 25 | Heckscheibenentfeuchter |
| 5 | 16 | Klimaanlagen-Kondensatorlüfter |
| 6 | 25 | Klimaanlagenkompressor, Frischluftgebläse |
| 7 | 8 | Nebelschlussleuchte |
| 8 | 25 | Fensterheber |
| 16 | Fensterheber | |
| 9 | 25 | Schiebedach, Heckklappenentriegelungsmotor |
| 25 | Lüfter, Heckklappenentriegelungsmotor | |
| Relais | ||
| R1 | Anschluss (Klemme 56 – 56b) | |
| Scheinwerfer und Abblendlicht | ||
| R2 | Zusätzliche Fernscheinwerfer | |
| R3 | Hupe | |
| Lüfter | ||
| R4 | Intermittierender Scheibenwischer | |
| R5 | Blinker/Warnblinkanlage | |
| R6 | Kühlerlüfter | |
| Hupe | ||
| R7 | Kraftstoffpumpe | |
| Scheinwerferwaschanlage | ||
| R8 | Klimaanlage (Lüfter) | |
| Nebelscheinwerfer | ||
| R9 | Scheinwerferwaschanlage | |
| R10 | Gong-Warnzeit (USA) | |
| Katalysatorüberwachung (Japan) | ||
| Sicherheitsgurtwarnung | ||
| R11 | Heckscheibenentfeuchter und Sicherheitsgurte | |

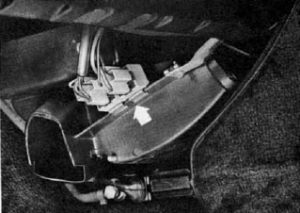

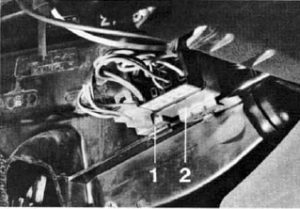

Modelle mit Klimaanlage haben zwei zusätzliche Relais unter dem Armaturenbrett neben der Mittelkonsole.
| Nummer | Relais |
| 1 | Lüfter |
| 2 | Klimaanlage |
| Nummer | Relais |
| 1 | Radio |
| 2 | Fensterheber |

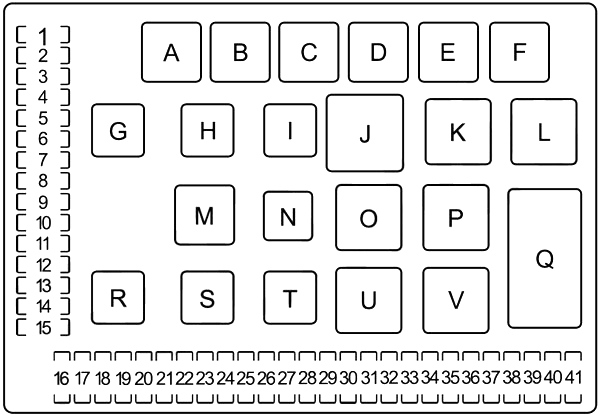

Typ 2
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Schiebedach, Heckklappenversion |
| 2 | 25 | Scheinwerfermotor |
| 3 | 15 | Hupe |
| 4 | 30 | Fensterheber |
| 5 | 15 | Nebelscheinwerfer |
| 6 | 30 | Sitzverstellung |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | 25 | Kühlerlüfter Nr. 2 |
| 11 | 15 | Zigarettenanzünder, Heckklappenversion, Uhr, Tankanzeige, Innenraumbeleuchtung |
| 12 | — | — |
| 13 | 30 | Heckscheibenentfeuchter, beheizter Spiegel |
| 14 | 30 | Lüfter |
| 15 | 25 | Kühlerlüfter Nr. 2 |
| 16 | 15 | Scheinwerfermotor |
| 17 | 7,5 | Heizung, Klimakompressorkupplung |
| 18 | 7,5 | Instrumente, Dachsteuerung, Hall-Empfänger, Gong |
| 19 | 15 | Bremslicht, Tempomat |
| 20 | 7,5 | Hauptscheinwerfer (links) |
| 21 | 7,5 | Hauptscheinwerfer (rechts) |
| 22 | 7,5 | Abblendlicht (links) |
| 23 | 7,5 | Abblendlicht (rechts) |
| 24 | 30 | Scheibenwischer, beheizte Düsen, Windschutzscheibe und Scheinwerfer, Waschpumpe |
| 25 | 25 | Sitzheizung |
| 26 | — | — |
| 27 | — | — |
| 28 | 25 | Warnblinkanlage |
| 29 | — | — |
| 30 | 7,5 | Blinker hinten links und Seitenlicht |
| 31 | 7,5 | Blinker vorne links |
| 32 | 7,5 | Blinker vorne rechts |
| 33 | 7,5 | Blinker hinten rechts und Seitenlicht |
| 34 | 15 | Kraftstoffpumpe, Lambdasonde |
| 35 | — | — |
| 36 | 7,5 | Radio |
| 37 | 7,5 | Scheinwerfermotor |
| 38 | 7,5 | Instrumentenbeleuchtung |
| 39 | 7,5 | Radio |
| 40 | 7,5 | Parklicht links und Kennzeichenbeleuchtung rechts |
| 41 | 7,5 | Parklicht rechts und Kennzeichenbeleuchtung links, Motorraumbeleuchtung |
| Relais | ||
| A | Klimakompressor | |
| B | Dachunterstützung | |
| C | — | |
| D | — | |
| E | — | |
| F | — | |
| G | Nebelscheinwerfer | |
| H | Nebelscheinwerfer | |
| I | — | |
| J | Stabilisator X | |
| K | Scheinwerferwaschanlage | |
| L | Gong, Katalysator | |
| M | Anschlüsse | |
| N | Fensterheber | |
| O | Akustisches Signal | |
| P | Intermittierende Scheibenwischer | |
| Q | Kühlerlüfter | |
| R | Lüfter | |
| S | Stabilisator 15 | |
| T | Bei Heckscheibentest und Sicherung | |
| U | Aktiviert den Blinkgeber | |
| V | DME | |
Über den Porsche 944 (1976-1991)
Der Porsche 944, produziert von 1976 bis 1991, ist ein ikonischer Sportwagen, der sich bei Enthusiasten aufgrund seiner ausgewogenen Leistung und seines Designs großer Beliebtheit erfreute. Dieses Modell war mit verschiedenen Motoren ausgestattet, darunter einem 2,5-Liter-Vierzylindermotor, der ein sanftes und dynamisches Fahrerlebnis bot. Der Porsche 944 zeichnete sich nicht nur durch sein sportliches Aussehen aus, sondern auch durch fortschrittliche Technologie für seine Zeit, einschließlich verbesserter Federung und Bremsen. Seine aerodynamische Form und präzise Verarbeitung machten ihn zu einem Fahrzeug, das nicht nur schnell, sondern auch zuverlässig und komfortabel für lange Fahrten war.
Sicherungsplan Porsche 944
Diese Seite zeigt den Sicherungsplan für den Porsche 944, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens für dieses Modell ist im Fußraum des Fahrers oder im Motorraum. Die Pläne enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn ordnungsgemäß zu warten.
