Sicherungs- und Relaisplan – Porsche 928

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

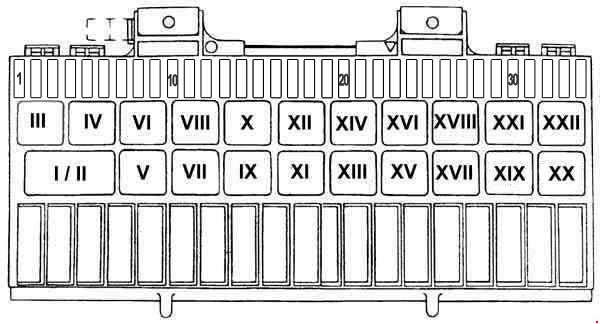

Sicherungskasten

1977 – 1979

1980-1984

Nummer	Beschreibung	Stromstärke [A]
1	Nebelscheinwerfer	16
2	Abblendlicht (in Euro)	16
3	Kennzeichenbeleuchtung, comp. Lt	8
4	Aschenbecherbeleuchtung; Scheinwerferschalter; Instrumentenbeleuchtung (1983-1984).	8
5	1977-1980; 1982 : Zigarettenanzünder, Instrumentenbeleuchtung	16
	1981; 1983-1984: Zigarettenanzünder, Instrumentenbeleuchtung (1981)	8
6	Scheibenwischer, Scheibenwaschanlage	16
7	1977-1979: Heckscheibenwischer; 1983-1984: Bremslicht, Tempomat, Glühlampentest.	8
8	Schiebedach	16
9	Bremslicht, Spiegelmotoren, Klimaanlage (1983-1984), Heckscheibenwischer (1983-1984)	8
10	1977-1982: Bremslicht, Tempomat, Glühlampentest	8
11	I8 Instrument, Uhr, Lichtschaltersymbol
12	Instrumente und Kontrollleuchten	8
13	1983-1984: Benzinpumpe, Heizungsregler, Zusatzluftventil	16
14	Elektrische Sitzmotoren	25
15	Hupe, Antenne, Heckscheibenwischer-Rücklauf	16
16	Klimaanlagen-Kondensatorlüfter	25
17	Frischluftgebläse, comp. Kupplung (1977-1979)	25
18	Spiegelheizung	25
19	Scheinwerfermotor	25
20	Scheinwerferwaschanlage	16
21	Fenstermotoren, Zentralverriegelung (1980-1984)	25
22	1977-1982 : Benzinpumpe, Heizungsregelung, Zusatzluftventil	25
23	Innenbeleuchtung, Uhr, Heckklappenentriegelung	8
24	Abblendlicht – links	8
25	Abblendlicht – rechts	8
26	Fernlicht – links	8
27	Fernlicht – rechts	8
28	Positionslichter – links	8
29	Positionslichter – rechts	8
30	Blinker – vorne/links	8
31	Blinker – hinten/links	8
32	Blinker – vorne/rechts	8
33	Blinker – hinten/rechts	8
34	Bremslicht hinten (Euro)	8

Nummer	Relais	Teilenummer
I-II	Heckscheibenwischer	928.615.115.00
III	1977-1979: Scheinwerfermotor	928.615.116.00
	1983-1984; Euro: Fensterheber	141.951.253.B
IV	1977-1979 : Scheinwerferversorgung	928.615.127.00
	1984; USA: Alarm	141.951.253.B
V	Blinker (blinkend)	1H0.953.227
VI	Fensterheber	928.615.117,00 (’77-’80) 928.615.116,00 (’81-’84)
VII	Scheinwerfer-Spritzdüsen	928.618.111.00
VIII	—	—
IX	1977-1979: Sicherheitsgurt	928.618.102,00
	1983-1984: Kick-Down Relais – Auto	928.618.109.00
	1983-1984: Kick-Down BRIDGE – 5-Gang	928.615.125.01
X	Zweiklanghorn	928.615.117,00 (’77-’81) 141.951.253.B (’82-’84)
XI	1977-1979: Klimakompressor	928.618.105.00
XII	Nebelscheinwerfer	928.615.117.02
XIII	1977-1979: Scheinwerferleistung mit Abblendlicht	928.615.119.00
	1980-1984: Intermittierende Scheibenwischerverzögerung	993.615.101.00
XIV	1977-1979: Scheinwerfer hoch/niedrig	928.615.123,00
	1980-1984: Anlasserrelais (automatisch)	928.615.117.00 (’80-’81) 141.951.253.B (’82-’84)
	1980-1984: Start-Bridge (Anleitung)	928.615.125,00 ( Jahre 80-81) 928.612.473.00 (Jahre 82-84)
XV	1977-1979: Anlasserrelais (automatisch)	928.615.117.00
	1977-1979: Start-Bridge (manuell)	928.615.125.00
	1980-1984: Intensive Waschanlage	928.618.113.01
	1980-1981: ohne innen. Unterlegscheibe (Brücke)	928.618.115.00
XVI	1977-1979: Scheinwerfersicherheit	928.615.116.00
	1980-1984: Kraftstoffeinspritzung	928.615.119.00
XVI	1977-1979 : Scheinwerfersicherheit	928.615.116.00
	1980-1984 : Kraftstoffeinspritzung	928.615.119.00
XVII	Benzinpumpe	928.615.113.01
XVIII	Klimaanlagen-Kondensatorlüfter	928.615.111.00
XIX	1977-1979: Intermittierende Scheibenwischerverzögerung	993.615.101.00
XIX-XX	1980-1984: Kombinierter Scheinwerfer	928.618.107.02
XX	1977-1979: Intensive Waschanlage	928.618.113.01
		928.618.115.00
XXI	Frischluftgebläse	928.615.117.00
XXII	Abtauung	928.615.117.00

Sicherungskasten (1985-1989)

Nummer	Beschreibung	Stromstärke [A]
1	1985-1988: Zentralverriegelung	5
	1989 : Zentralverriegelung	15
2	1985-1986: Zigarettenanzünder	20
	1987-1988: Zigarettenanzünder	25
3	1987-1988 : Steuergerät – Kühlgebläse	5
4	Bremslicht, Tempomat	7,5
5	1985-1986: Scheibenwischer, Düsenheizung	15
	1987-1988: Scheibenwischer, Düsenheizung	25
6	1985-1986: Licht: Tastenfeld, Lichtschalter	5
	1987-1988 : Klimaanlage	7,5
7	Sitzheizung	15
8	1985-1986: Klimaanlage	7,5
	1987-1988 : Sitzheizung	15
9	Telefon (ab Werk)	7,5
10	Instrumente, Kontrollleuchten, Kick-Down (Auto; 1987-1988)	5
11	Heckscheibenwischer	7,5
12	Rückfahrlicht, Spiegelmotoren	7,5
13	Zusatzklimaanlage (hintere Klimaanlage)	15
14	Schiebedach	25
15	Fensterheber	30
16	1985-1986: Antiblockiersystem	10
	1987-1988: Antiblockiersystem	15
17	Frischluftgebläse	30
18	Hupe, Heckscheibenwischer — (Ruhestellung)	15
19	Heckscheibenheizung	25
20	Elektrische Sitzverstellung – links	30
21	Elektrische Sitzverstellung – rechts	30
22	1987-1988: Radioverstärker	15
23	1985-1986: Kühlerlüfter 1987-1988: Kühlluftklappenverstellung	7,5
24	1985-1986: Heckklappentaste, Innenbeleuchtung	5
	1987-1988: Diagnoseanschluss, Impulsstrom – Heckklappe, Innenbeleuchtung	7,5
25	Scheinwerferwaschanlage	25
26	Heckklappenentriegelung	1
27	Scheinwerfermotor	15
28	1985-1986 : Radioverstärker	15
	1987-1988: Kühlerlüfter Nr. 1	30
29	1985-1986: Klimaanlagenkondensator/Kühlerlüfter	25
	1987-1988 : Kühlerlüfter Nr. 2	30
30	Nebelscheinwerfer	15
31	Hauptkabelbaum (Straße) – links	7,5
32	Hauptkabelbaum (Straße) – rechts	7,5

33	Scheinwerfer	15
34	Blinker (drehbar) Vorne/Aktuell	5
35	Blinker (drehbar) Hinten/Aktuell	5
36	Blinker (drehbar) Vorne/Rechts	5
37	Blinker (drehbar) Hinten/Rechts	5
38	Parkleuchten (abgeblendet) — links	7,5
39	Parkleuchten (abgeblendet) – rechts	7,5
40	Parkleuchte – links	5
41	Parkleuchte – rechts	6
42	Benzinpumpe, O2-Sensorheizung	15
43	Kennzeichenbeleuchtung, comp. Lt	5
44	Aschenbecherleuchte, Instrumentenbeleuchtung	5
45	Bremslicht hinten (nur Euro)	5
Nummer	Relais	Teilenummer
I-II	Heckscheibenwischer	928.615.115.00
III	—	—
IV	Zündrelais-X	141.951.253.B
V	Blinker (drehbar), 4-Wege-Blinker	1H0.953.227
VI	Fensterheber	928.615.126,00 (Jahre 85-88) 944.615.166,00 (Jahre 89-89)
VII	Wischerverzögerung	993.615.101.00
VIII	Abtauung	928.615.203,00 (’85-’86) 141.951.253.B (’87-’89)
IX	Intensive Waschanlage	928.618.113.01
X	Frischluftgebläse (HVAC)	141.951.253.B
XI	Entstörfilter	928.618.223.00
XII	Zweiklanghorn	141.951.253.B
XIII	Nebelscheinwerfer	928.615.137.01 (’85-’86) 928.615.117.02 (’87-’89)
XIV	Anlasserrelais	141.951.253.B
XV	1985-1986: Kick-Down Relais (automatisch) (bis 86 VIN#0998)	928.618.109.00
	1986-1989 : Kick-Down Relais (Auto) (’86 VIN # 09999 und später)	928.618.109.01 (’86-’88) 928.618.108,00 (’89-’89)
XVI	1985-1986: EZF Zündsystem	141.951.253.B
	1987-1989 : EZK Zündsystem (mit Sicherungstester)	928.615.203.00
XVII	ABS Relais (USA ’86 ab VIN # 0061/ Euro ab ’85)	928.615.124.01
XVIII	1985-1986: Klimaanlagenkondensator/Kühlerlüfter	141.951.253.B
	1987-1988: Kühlluftklappensystem	944.615.119.00
XIX	Scheinwerfer-Spritzdüsen	928.618.111.00
XX	Benzinpumpe, O2-Sensor	141.951.253.B
XXI	Innenbeleuchtungsverzögerung (’86 VIN # 09999 und später)	928.618.225.01
XXII	1985-1988: Rückfahrlichtrelais (automatisch)	141.951.253.B (’85-’88) 928.615.114,00 (’89)
	1989: Rückfahrlichtbrücke (5-Gang)	928.615.125.00
XXIII – XXIV	Verbundscheinwerfer	928.618.107.02 (’85-’86) 928.618.107,04 (’87-’89)
XXV	Kraftstoffeinspritzung links-Jetronic	141.951.253.B
XXVI	—	—

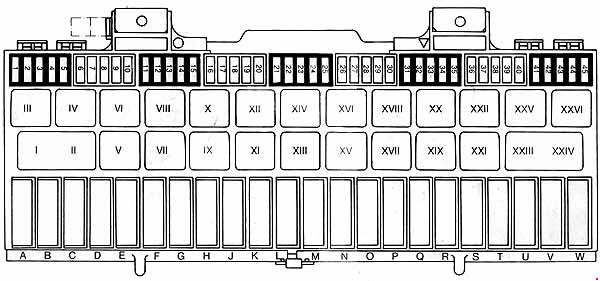

Sicherungskasten (1990-1995)

Nummer	Beschreibung	Stromstärke [A]
1	Abblendlicht (Abblendlicht) — links	7,5
2	Abblendlicht (Abblendlicht) – rechts	7,5
3	Hauptstrahl (Straße) — links	7,5
4	Hauptstrahl (Straße) – rechts	7,5
5	Fernlicht	15
6	Nebelscheinwerfer	15
7	Positionslicht – links	5
8	Positionslicht – rechts	5
9	Scheinwerfer: Aschenbecher, Instrumente	5
10	Scheinwerfer: Nummernschild, comp. ( 1990 )	5
11	Hinteres Bremslicht (nur Euro)	5
12	Kontrollleuchte (Blinker) – vorne/links	5
13	Kontrollleuchte (Blinker) — hinten/links	5
14	Kontrollleuchte (Blinker) – vorne/rechts	5
15	Kontrollleuchte (Blinker) — hinten/rechts	5
16	Heckscheibenheizung R25ear	25
17	1990 : Zentralverriegelung; 1991-1995 : Warnsignal, comp. Licht.	7,5
18	1990 : Kühlklappenverstellung	7,5
	1991-1995 : Fensterheber/Schiebedach	25
19	Scheinwerferwaschanlage	25
20	Frischluftgebläse	30
21	Radio – Verstärker	15
22	Elektrische Sitzverstellung – links	30
23	Elektrische Sitzverstellung – rechts	30
24	Hupe, Heckscheibenwischer-(Ruhestellung; 1990-1991 )	15
25	Diagnoseanschluss, Impulsstrom-Heckklappe, Innenbeleuchtung	7,5
26	Heckklappenentriegelung	1
27	Scheinwerfermotor	15
28	Diebstahlsicherung	15
29	Kühlerlüfter Nr. 1	30
30	Kühlerlüfter Nr. 2	30
31	1990 : Fensterheber/Schiebedach	30
32	—	—
33	Zigarettenanzünder	25
34	Scheibenwischer, Scheibenwischerdüsenheizung	25
35	Bremslicht, Tempomat	7,5
36	Steuergerät – Kühlgebläse	5

37	Klimaanlage	7,5
38	Benzinpumpe, O2-Sensorheizung	15
39	Instrumente, Kick-Down, Warnleuchten, Heckwischerschalter	5
40	Rückfahrlicht, Spiegelmotoren, RDK-System	7,5
41	Lucciola: Lichtschalter, Tastenfeld, Innenlichtverzögerung, Diag. Con.	5
42	Heckscheibenwischer	7,5
43	Telefon (ab Werk)	7,5
44	Sitzheizung	15
45	Zusatzklimaanlage (hintere Klimaanlage)	15
Nummer	Relais	Teilenummer
I-II	Heckscheibenwischer	928.615.115.00
III	Kanada: Tagfahrlicht	—
IV	Nebelscheinwerfer	928.615.117.02 (’90) 141.951.253.B (’91-’95)
V	Anlassermotorrelais	141.951.253.B
VI	1990 : Luftkühlungsklappensystem	944.615.119.00
VII	Scheinwerferwaschanlage	928.618.111.00
VIII	1991-1995 : Nebelscheinwerferalarm	141.951.253.B
IX	Intensivreinigung	928.618.113.01
X	Zündrelais-X	141.951.253.B
XI	Wischerverzögerungsuhr	993.615.101.00
XII	Frischluftgebläse (HVAC)	141.951.253.B
XIII	Blinker (Drehung), 4-Wege-Blinker	1H0.953.227
XIV	Entnebelung	141.951.253.B
XV	1990 : ABS-Relais	928.615.124.01
XVI	1991-1995 : Zweiklanghorn	141.951.253.B
XVII	1990-1993 : Kick-Down-Relais (Automatik) (bis Vin#92PS8 20500)	928.618.108,00
	1993-1995 : Kick-Down-Relais (Automatik) (ab VIN # 92PS8 20501)	928.618.108.01
XVIII	Rückfahrlichtrelais (Automatik)	928.615.114.00
	Rückfahrlichtbrücke (5-Gang)	928.615.125.00
XIX	1990 : Innenlichtverzögerung	928.618.225.01
	1991-1995 : Steuergerät – Tachometer	928.618.221.00
XX	—	—
XXI	Entstörfilter	928.618.223.00
XXII	EZK-Zündsystem (mit Sicherungstester)	928.615.203.00
XXII	Kombinierter Scheinwerfer	928.618.107.04
XXIV
XXV	LH-Jetronic Kraftstoffeinspritzung	141.951.253.B
XXVI	Benzinpumpe, O2-Sensor	141.951.253.B

Zusätzliche Sicherungen

Beschreibung	Position	Teilenummer
1977-1981 : Elektrischer Sitz	Unter dem Sitz	928.615.123,00
1980-1995: Sicherheitsgurt / Summer	In der Mittelkonsole unter dem Radio	928.618.102.03
1980-1995: Heckscheibenwischer	Hinter der Abdeckung des Werkzeugkastens – Fahrerseite	928.618.104.00
1989-1995 : Zündungsüberhitzungsrelais	Am Rahmen des Motorsteuergeräts montiert	928.618.175.00
1989-1995: Diebstahlrelais	In der Mittelkonsole unter dem Radio	928.637.160.00
