Volkswagen Golf VI (2008-2013) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Golf VI (2008–2013), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Golf 6 – Sicherungsplan
Baujahr: 2008, 2009, 2010, 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Golf VI ist die Sicherung 42 (20A) im Sicherungskasten des Armaturenbretts.
Unter der Motorhaube
Der Sicherungskasten befindet sich auf der linken Seite des Motorraums.
Er besteht aus zwei Teilen:
- Hauptkasten
- Hochleistungskasten.
Sicherungen Golf VI
| Nummer | Ampere [A] / Beschreibung |
| R1 | ECU-Systemrelais;
Lüfterrelais. |
| R2 | Luftgebläsepumpenrelais;
Automatikgetriebe-Steuerrelais. |
| 1 | (30A) Scheibenwischermotor |
| 2 | (30A) Mechatronikeinheit Getriebe |
| 3 | (20A) Bordnetzsteuergerät |
| 4 | (20A) ABS-Steuermodul |
| 5 | (15A) Getriebesteuermodul (ECM) |
| 6 | (5A) Instrumententafel;
Lenksäulensteuermodul. |
| 7 | (40A) Leistungsrelais Klasse 15 |
| 8 | (15A) Audiosystem, Haupteinheit;
(25A) Spannungsstabilisator. |
| 9 | (5A) Telefonsteuergerät |
| 10 | (5A/10A) Elektronisches Motorsteuergerät;
Motronic Leistungsrelais. |
| 11 | (20A) Steuergerät Zusatzheizung;
Relais Zusatzheizung. |
| 12 | (5A) CAN-Datenbus;
Gateway-Steuergerät; |
| 13 | (15A / 30A) Elektronisches Motorsteuergerät |
| 14 | (20A) Zusatzstrompumpe, Zündung |
| 15 | (5A/10A) Glühkerzenrelais;
Kraftstoffpumpenrelais; Lambdasonde. |
| 16 | (30A) Lichter und Scheinwerfer – rechte Seite |
| 17 | (15A) Hupe |
| 18 | (30A) Audiosystem, Verstärker |
| 19 | (30A) Scheibenwischer und Scheibenwaschanlage |
| 20 | (10A) Kühlmittelzirkulationspumpe;
(20A) Kraftstoffdruckregelventil. |
| 21 | (10A / 15A) Lambdasondenheizung;
Zentralverriegelungsmotor in der Beifahrertür vorne; (20A) Bremsvakuumpumpe. |
| 22 | (5A) Kupplungspedalstellungsschalter |
| 23 | (5A/10A/15A) Motorsteuerungssystem |
| 24 | (10A) Motorsteuerungssystem (Pumpenrelais, Einspritzdüsen usw.) |
| 25 | (40A) ABS-Steuergerät |
| 26 | (30A) Glühbirnen und Scheinwerfer – linke Seite;
Bordnetzsteuergerät. |
| 27 | (40/50A) Glühkerzensteuergerät;
Sekundärluftpumpe Motor. |
| 28 | (30A) Klemme 15 Leistungsrelais 2 |
| 29 | (50A) Thermosicherung 1 für Fahrersitzverstellung |
| 30 | (50A) Relaiskontakt Entlastung X |
| Nummer | Ampere [A] / Beschreibung |
| R1 | ECU-Systemrelais;
Lüfterrelais. |
| R2 | Luftgebläsepumpenrelais;
Automatikgetriebe-Steuerrelais. |
| 1 | (30A) Scheibenwischermotor |
| 2 | (30A) Mechatronikeinheit Getriebe |
| 3 | (20A) Bordnetzsteuergerät |
| 4 | (20A) ABS-Steuermodul |
| 5 | (15A) Getriebesteuermodul (ECM) |
| 6 | (5A) Instrumententafel;
Lenksäulensteuermodul. |
| 7 | (40A) Leistungsrelais Klasse 15 |
| 8 | (15A) Audiosystem, Haupteinheit;
(25A) Spannungsstabilisator. |
| 9 | (5A) Telefonsteuergerät |
| 10 | (5A/10A) Elektronisches Motorsteuergerät;
Motronic Leistungsrelais. |
| 11 | (20A) Steuergerät Zusatzheizung;
Relais Zusatzheizung. |
| 12 | (5A) CAN-Datenbus;
Gateway-Steuergerät; |
| 13 | (15A / 30A) Elektronisches Motorsteuergerät |
| 14 | (20A) Zusatzstrompumpe, Zündung |
| 15 | (5A/10A) Glühkerzenrelais;
Kraftstoffpumpenrelais; Lambdasonde. |
| 16 | (30A) Lichter und Scheinwerfer – rechte Seite |
| 17 | (15A) Hupe |
| 18 | (30A) Audiosystem, Verstärker |
| 19 | (30A) Scheibenwischer und Scheibenwaschanlage |
| 20 | (10A) Kühlmittelzirkulationspumpe;
(20A) Kraftstoffdruckregelventil. |
| 21 | (10A / 15A) Lambdasondenheizung;
Zentralverriegelungsmotor in der Beifahrertür vorne; (20A) Bremsvakuumpumpe. |
| 22 | (5A) Kupplungspedalstellungsschalter |
| 23 | (5A/10A/15A) Motorsteuerungssystem |
| 24 | (10A) Motorsteuerungssystem (Pumpenrelais, Einspritzdüsen usw.) |
| 25 | (40A) ABS-Steuergerät |
| 26 | (30A) Glühbirnen und Scheinwerfer – linke Seite;
Bordnetzsteuergerät. |
| 27 | (40/50A) Glühkerzensteuergerät;
Sekundärluftpumpe Motor. |
| 28 | (30A) Klemme 15 Leistungsrelais 2 |
| 29 | (50A) Thermosicherung 1 für Fahrersitzverstellung |
| 30 | (50A) Relaiskontakt Auspuff X |

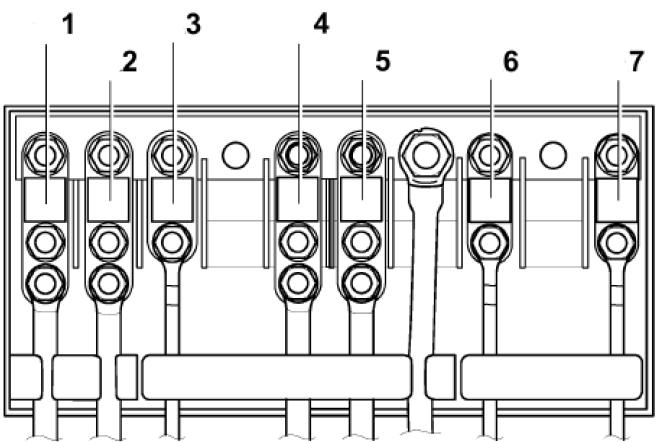

Sicherungsplan Hochleistungssicherungskasten
Typ 2
| Typ 1 | |
| 1 | 150A / 200A – Generator |
| 2 | 80A – Steuergerät Lenkunterstützung |
| 3 | 50A – Kühlerlüfter und dessen Steuergerät |
| 4 | 80A – Heizungsrelais oder Zusatzausstattung |
| 5 | 80A – Klemme 30, Sicherungskasten im Fahrgastraum |
| 6 | 40A – Relais Niedrigleistungsheizung |
| 7 | 30/40 / 50A – Reserve |
| Typ 2 | |
| 1 | 150A / 200A – Generator |
| 2 | 80A – Lenkunterstützung |
| 3 | 50A – Kühlerlüfter und dessen Steuergerät |
| 4 | 80A – Reserve |
| 5 | 80A – Klemme 30, Sicherungskasten im Fahrgastraum |
| 6 | Reserve |
| 7 | Reserve |
Im Motorraum
Befindet sich am Ende des Armaturenbretts auf der Fahrerseite, links.
| Nr | Ampere [A] / Beschreibung |
| F1 | (10A) DLC-Anschluss;
Motorsteuergerät; Relais für den Betrieb der Zusatzheizung; Dimmer für Schalter und Armaturenbrett; Scheinwerferwinkelverstellung; Adaptive Geschwindigkeitsregelanlage; Bremslichtschalter. |
| F2 | (5A) ABS;
ESP; Steuergerät Armaturenbrett; Motorsteuergerät; Anlasserrelais; Steuergerät Lenkunterstützung; Steuergerät Anhängererkennung. |
| F3 | (5A) Airbag-Steuermodul |
| F4 | (5A) Ölstands- und Temperatursensor;
Hochdrucksensor; Motorölstands- und Temperatursensor; ASR- und ESP-Deaktivierungstaste; Reifendruckanzeigetaste; Airbag-Steuergerät. |
| F5 | (10A) Linkes Scheinwerfer-Steuermodul |
| F6 | (10A) Rechtes Scheinwerfer-Steuermodul |
| F7 | Reserve |
| F8 | Reserve |
| F9 | Reserve |
| F10 | Reserve |
| F11 | Reserve |
| F12 | (10A) Türsteuermodul (Fahrer);
Türsteuermodul (Beifahrer); Zentralverriegelung. |
| F13 | (10A) Diagnosebuchse;
Lichtschalter; Regen- und Lichtsensor; Nebelscheinwerferschalter. |
| F14 | (10A) Bremslichtschalter (Bremspedalstellungssensor);
Automatikgetriebe-Steuerung; Climatronic-Steuerung. |
| F15 | (20A) Entriegelungstaste Türgriff/Heckklappe;
Bordnetzsteuergerät; Zentralverriegelung. |
| F 16 | (10A) Rückfahrkamera |
| F17 | (5/10A) Audiosystem;
Neigungssensor; Alarmsirene; Signalrelais. |
| F18 | Reserve |
| F19 | (5A) Fehlerdatenschreiber;
Steuergerät Motordrehzahlbegrenzer. |
| F20 | (20A) Steuergerät Zugangsberechtigung und Starten;
Spannungsstabilisator. |
| F21 | (10A) Elektronisches Steuergerät Lenksäulenverriegelung |
| F22 | (40A) Heizungsgebläse |
| F23 | (30A) Elektrische Fensterheber;
Türsteuermodul. |
| F24 | (20A) Bordnetzsteuergerät |
| F25 | (25A) Multifunktions-Steuermodul (Heckscheibenheizung, Klimaanlagen-Steuergerät, Heizung und Betriebsartwahlschalter) |
| F26 | (30A) Steuergerät hintere Türen und Fensterheber |
| F27 | (15A) Motorsteuerung (Kraftstoffpumpe) |
| F28 | (15A) Spannungsstabilisator, Haupteinheit |
| F29 | Reserve |
| F30 | (20A) Steuergerät Automatikgetriebe |
| F31 | (20A) Bremsvakuumpumpe |
| F32 | (30A) Wechselrichter mit Steckdose, 12 V – 230 V |
| F33 | (25A) Schiebedach |
| F34 | (15A) Elektrische Sitze |
| F35 | (10A) Elektronisches Dämpfungssteuergerät |
| F36 | (20A) Scheinwerferwaschanlage |
| F37 | (30A) Sitzheizung |
| F38 | (20A) Hupenrelais, Diebstahlwarnanlage;
Zentrales Steuergerät Komfortsystem. |
| F39 | – |
| F40 | (40A) Heizung/Klimaanlage |
| F41 | (15A) Scheibenreinigungsmotor |
| F42 | (20A) Zigarettenanzünder;
Bei 12V. |
| F43 | (15A) Anhänger-Steuermodul |
| F44 | (20A) Anhänger-Steuermodul |
| F45 | (15A) Anhänger-Steuermodul |
| F46 | Reserve |
| F47 | (5A) Steuergerät Armaturenbrett |
| F48 | (5A) Steuergerät Mobiltelefonelektronik;
Spannungsstabilisator; Magnetfeldsensor für Kompass. |
| F49 | Reserve |
| Nummer | Ampere [A] / Beschreibung |
| F1 | (10A) DLC-Anschluss;
Motorsteuergerät; Relais für den Betrieb der Zusatzheizung; Dimmer für Schalter und Armaturenbrett; Scheinwerferwinkelverstellung; Adaptive Geschwindigkeitsregelanlage; Bremslichtschalter. |
| F2 | (5A) ABS;
ESP; Steuergerät Armaturenbrett; Motorsteuergerät; Anlasserrelais; Steuergerät Lenkunterstützung; Steuergerät Anhängererkennung. |
| F3 | (5A) Airbag-Steuermodul |
| F4 | (5A) Ölstands- und Temperatursensor;
Hochdrucksensor; Motorölstands- und Temperatursensor; ASR- und ESP-Deaktivierungstaste; Reifendruckanzeigetaste; Airbag-Steuergerät. |
| F5 | (10A) Linkes Scheinwerfer-Steuermodul |
| F6 | (10A) Rechtes Scheinwerfer-Steuermodul |
| F7 | Reserve |
| F8 | Reserve |
| F9 | Reserve |
| F10 | Reserve |
| F11 | Reserve |
| F12 | (10A) Türsteuermodul (Fahrer);
Türsteuermodul (Beifahrer); Zentralverriegelung. |
| F13 | (10A) Diagnosebuchse;
Lichtschalter; Regen- und Lichtsensor; Nebelscheinwerferschalter. |
| F14 | (10A) Bremslichtschalter (Bremspedalstellungssensor);
Automatikgetriebe-Steuerung; Climatronic-Steuerung. |
| F15 | (20A) Entriegelungstaste Türgriff/Heckklappe;
Bordnetzsteuergerät; Zentralverriegelung. |
| F 16 | (10A) Rückfahrkamera |
| F17 | (5/10A) Audiosystem;
Neigungssensor; Alarmsirene; Signalrelais. |
| F18 | Reserve |
| F19 | (5A) Fehlerdatenschreiber;
Steuergerät Motordrehzahlbegrenzer. |
| F20 | (20A) Steuergerät Zugangsberechtigung und Starten;
Spannungsstabilisator. |
| F21 | (10A) Elektronisches Steuergerät Lenksäulenverriegelung |
| F22 | (40A) Heizungsgebläse |
| F23 | (30A) Elektrische Fensterheber;
Türsteuermodul. |
| F24 | (20A) Bordnetzsteuergerät |
| F25 | (25A) Multifunktions-Steuermodul (Heckscheibenheizung, Klimaanlagen-Steuergerät, Heizung und Betriebsartwahlschalter) |
| F26 | (30A) Steuergerät hintere Türen und Fensterheber |
| F27 | (15A) Motorsteuerung (Kraftstoffpumpe) |
| F28 | (15A) Spannungsstabilisator, Haupteinheit |
| F29 | Reserve |
| F30 | (20A) Steuergerät Automatikgetriebe |
| F31 | (20A) Bremsvakuumpumpe |
| F32 | (30A) Wechselrichter mit Steckdose, 12 V – 230 V |
| F33 | (25A) Schiebedach |
| F34 | (15A) Elektrische Sitze |
| F35 | (10A) Elektronisches Dämpfungssteuergerät |
| F36 | (20A) Scheinwerferwaschanlage |
| F37 | (30A) Sitzheizung |
| F38 | (20A) Hupenrelais, Diebstahlwarnanlage;
Zentrales Steuergerät Komfortsystem. |
| F39 | – |
| F40 | (40A) Heizung/Klimaanlage |
| F41 | (15A) Scheibenreinigungsmotor |
| F42 | (20A) Zigarettenanzünder;
Bei 12V. |
| F43 | (15A) Anhänger-Steuermodul |
| F44 | (20A) Anhänger-Steuermodul |
| F45 | (15A) Anhänger-Steuermodul |
| F46 | Reserve |
| F47 | (5A) Steuergerät Armaturenbrett |
| F48 | (5A) Steuergerät Mobiltelefonelektronik;
Spannungsstabilisator; Magnetfeldsensor für Kompass. |
| F49 | Reserve |
Sicherungskasten
Befindet sich direkt unter dem Armaturenbrett.
Schaltplan und Relaisblöcke
1 – Klemme + Anlasserrelais
2 – Relais akustisches Signal
3 – Relais Scheinwerferwischer
4 – Relais Entlastung Stromkreis
5 – Relais elektrische Scheibenheizung
6 – oder A – 30 A Thermosicherung 1 für Fahrersitzverstellung
