Volkswagen Amarok (2009-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Amarok (2009–2016), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Amarok (2009-2016) – Sicherungskasten-Schema
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Amarok ist Sicherung Nr. 38 (12V-Steckdose), Nr. 52 (elektrische Steckdose), Nr. 54 (Zigarettenanzündersteckdose) und Nr. 59 (12V-Steckdose) im Sicherungskasten im Armaturenbrett.
Sicherungsträger C
| Nummer | – | Ampere [A] | Beschreibung |
| 1 | Sicherung 1 am Sicherungsträger C -SC1- | 10 | ABS-Steuergerät -J104-;
TCS- und ESP-Taste -E256-; Fahrprogramm-Taste -E598-. |
| 2 | Sicherung 2 am Sicherungsträger C -SC2- | 10 | Steuergerät für Lenksäulenelektronik -J527- |
| 3 | Sicherung 3 am Sicherungsträger C -SC3- | 10 | Rückfahrlichtschalter -F41- |
| 4 | Sicherung 4 am Sicherungsträger C -SC4- | 15 | Steuergerät für Stromversorgung -J519- |
| 5 | Sicherung 5 am Sicherungsträger C – SC5- | 5 | Luftmassenmesser -G70- |
| 6 | Sicherung 6 am Sicherungsträger C -SC6- | 5 | Steuergerät für Anhängererkennung -J345- |
| 7 | Sicherung 7 am Sicherungsträger C -SC7- | 5 | Schnittstelle für externe Nutzung |
| 8 | Sicherung 8 am Sicherungsträger C -SC8- | 10 | Elektronische Wegfahrsperre -D9- |
| 9 | Sicherung 9 am Sicherungsträger C -SC9- | 10 | Airbag-Steuergerät -J234-;
Warnleuchte für Beifahrer-Seitenairbag-Deaktivierung -K145-. |
| 10 | Sicherung 10 am Sicherungsträger C -SC10- | 5 | Motorsteuergerät -J623- |
| 11 | Sicherung 11 am Sicherungsträger C -SC11- | 15 | Steuergerät für Differentialsperre -J187- |
| 12 | Sicherung 12 am Sicherungsträger C – SC12- | 10 | Kraftstoffpumpe 1 -V276- |
| 13 | Sicherung 13 am Sicherungsträger C -SC13 | 5 | Abgasventil -N220-;
Umschaltventil für Abgaskühler mit Abgasrückführung -N345- |
| 14 | Sicherung 14 am Sicherungsträger C -SC14 | 15 | Kühlmittel-Umwälzpumpe -V51- |
| 15 | Sicherung 15 am Sicherungsträger C -SC15- | 5 | Motorsteuergerät -J623- |
| 16 | Sicherung 16 am Sicherungsträger C -SC16- | 10 | Warnleuchte für Nebelschlussleuchte hinten -K13-;
Glühlampe Nebelschlussleuchte links -L46-; Glühlampe Nebelschlussleuchte rechts -L47-. |
| 17 | Sicherung 17 am Sicherungsträger C – SC17- | 5 | Glühlampe Rücklicht rechts -M2-;
Glühlampe rechte Seite -M3-. |
| 18 | Sicherung 18 am Sicherungsträger C -SC18- | 5 | Glühlampe linke Seite -M1-;
Glühlampe linke Seite -M4-. |
| 19 | Sicherung 19 am Sicherungsträger C -SC19 | 15 | Steuergerät für Stromversorgung -J519- |
| 20 | Sicherung 20 am Sicherungsträger C -SC20- | 15 | Steuergerät für Stromversorgung -J519- |
| 21 | Sicherung 21 am Sicherungsträger C -SC21- | 5 | Steuergerät für Stromversorgung -J519- |
| 22 | Sicherung 22 am Sicherungsträger C -SC22- | – | Leer |
| 23 | Sicherung 23 am Sicherungsträger C -SC23- | 15 | Motorsteuergerät -J623- |
| 24 | Sicherung 24 am Sicherungsträger C -SC24 | 10 | Warnhorn -H12- |
| 25 | Sicherung 25 am Sicherungsträger C -SC25- | 10 | Heizelement für Ölablassventil -N79- |
| 26 | Sicherung 26 am Sicherungsträger C -SC26 | 5 | Glühlampe für Tagfahrlicht rechts -L175- |
| 27 | Sicherung 27 am Sicherungsträger C -SC27- | 5 | Glühlampe für Tagfahrlicht links -L174- |
| 28 | Sicherung 28 am Sicherungsträger C -SC28- | 15 | Kennzeichenbeleuchtung links -X4;
Kennzeichenbeleuchtung rechts -X5-. |
| 29 | Sicherung 29 am Sicherungsträger C -SC29- | 10 | Motor für Scheinwerfer-Leuchtweitenregulierung links -V48- |
| 30 | Sicherung 30 am Sicherungsträger C -SC30- | 10 | Glühlampe Abblendlicht links -L125- |
| 31 | Sicherung 31 am Sicherungsträger C -Sc31- | – | Leer |
| 32 | Sicherung 32 am Sicherungsträger C -SC32- | 10 | Glühlampe Abblendlicht rechts -L126- |
| 33 | Sicherung 33 am Sicherungsträger C -SC33- | 5 | Spiegelverstellschalter -E43- |
| 34 | Sicherung 34 am Sicherungsträger C -Sc34- | 15 | Leer |
| 35 | Sicherung 35 am Sicherungsträger C -SC35- | 15 | Lambdasonde 1 vor Katalysator -GX10- |
| 36 | Sicherung 36 am Sicherungsträger C -Sc36- | 5 | Motorsteuergerät -J623- |
| 37 | Sicherung 37 am Sicherungsträger C -SC37- | – | Leer |
| 38 | Sicherung 38 am Sicherungsträger C -SC38- | 15 | 12V-Steckdose -U5- |
| 39 | Sicherung 39 am Sicherungsträger C -SC39- | 25 | Steuergerät für Anhängererkennung -J345- |
| 40 | Sicherung 40 am Sicherungsträger C -SC40- | 25 | Steuergerät für Anhängererkennung -J345- |
| 41 | Sicherung 41 am Sicherungsträger C -SC41- | 25 | Steuergerät für Anhängererkennung -J345- |
| 42 | Sicherung 42 am Sicherungsträger C -SC42- | 15 | Diagnosestecker -U31-;
Elektronisches Lenksäulensteuergerät -J527-; Druckschalter Klimaanlage -F129-; Luftqualitätssensor -G238-; Differentialsperrensteuergerät -J187-; Sicherungskastensteuergerät -J646-; Kombiinstrument -K-; Glühlampe Bremslicht hoch -M25-; Bremslichtschalter -F-; Display -K40-. |
| 43 | Sicherung 41 am Sicherungsträger C – Sc43- | 25 | Steuergerät für Stromversorgung -J519- |
| 44 | Sicherung 44 am Sicherungsträger C -SC44- | 30 | Steuergerät für Stromversorgung -J519- |
| 45 | Sicherung 45 am Sicherungsträger C -SC45- | 15 | Diagnosestecker -U31-;
Kombiinstrument -K-; Elektronisches Lenksäulensteuergerät -J527-; Klimaanlagensteuergerät -J301-; Climatronic-Steuergerät -J255-; Heizungs-/Heizleistungs-Schalter -E16-. |
| 46 | Sicherung 46 am Sicherungsträger C -SC46- | 25 | Seitensteuergerät -J646- |
| 47 | Sicherung 47 am Sicherungsträger C -SC47- | 20 | Steuergerät für Stromversorgung |
| 48 | Sicherung 48 am Sicherungsträger C -SC48- | 20 | Fahrertürsteuergerät -J386- |
| 49 | Sicherung 49 am Sicherungsträger C -SC49- | 20 | Beifahrertürsteuergerät -J387- |
| 50 | Sicherung 50 am Sicherungsträger C -SC50- | 20 | Steuergerät hintere Tür links -J388- |
| 51 | Sicherung 51 am Sicherungsträger C -SC51- | 20 | Steuergerät hintere Tür rechts -J389- |
| 52 | -Sicherung 52 am Sicherungsträger C -SC52- | 15 | Elektrische Steckdose -U- |
| 53 | Sicherung 53 am Sicherungsträger C -SC53- | 20 | Glühlampe Nebelscheinwerfer links -L22- |
| 54 | Sicherung 54 am Sicherungsträger C -SC54- | 15 | Zigarettenanzünder -U1- |
| 55 | Sicherung 55 am Sicherungsträger C -SC55- | 15 | Motor für Scheinwerfer-Leuchtweitenregulierung rechts -V49- |
| 56 | Sicherung 56 am Sicherungsträger C -SC56- | – | Leer |
| 57 | Sicherung 57 am Sicherungsträger C -SC57- | 30 | Sitzheizungstaste, links -E653-;
Sitzheizungstaste, rechts – E654-; Sitzheizungssteuergerät -J882-. |
| 58 | Sicherung 58 am Sicherungsträger C -SC58- | – | Leer |
| 59 | Sicherung 59 am Sicherungsträger C -SC59- | 20 | 12V-Steckdose -UX3- |
| 60 | Sicherung 60 am Sicherungsträger C -SC60- | 5 | Anhängererkennungsmodul -J345-;
Diagnosestecker -U31-; Steuergerät für Stromversorgung -J519-. |
| 61 | Sicherung 61 am Sicherungsträger C -SC61- | 5 | Anhängererkennungsmodul -J345-;
Diagnosestecker -U31-; Steuergerät für Bordnetz -J519-. |
| 62 | Sicherung 62 am Sicherungsträger C -SC62- | 20 | Zusatzheizungssteuergerät -J364-;
Umwälzpumpe -V55-. |
| 63 | Sicherung 63 am Sicherungsträger C -SC63- | 10 | Glühlampe Laderaumbeleuchtung -M53- |
| 64 | Sicherung 64 am Sicherungsträger C -SC64- | 30 | Widerstands-/Heizleistungsschalter -E16-;
Climatronic-Steuergerät -J255-; Klimaanlagensteuergerät -J301-. |
| 65 | Sicherung 65 am Sicherungsträger C -SC65- | 15 | Motorsteuergerät -J623- |
| 66 | Sicherung 66 am Sicherungsträger C -SC66- | 30 | Steuergerät für Stromversorgung -J519- |
| 67 | Sicherung 67 am Sicherungsträger C -SC67- | 30 | Radio -R-;
Steuergerät mit Display für Radio- und Navigationssystem -J503-. |
| 68 | Sicherung 68 am Sicherungsträger C -SC68- | – | Leer |
| 69 | Sicherung 69 am Sicherungsträger C -SC69- | 15 | Schnittstelle für externe Nutzung |
| 70 | Sicherung 70 am Sicherungsträger C -SC70- | 5 | Schnittstelle für externe Nutzung |
| 71 | Sicherung 71 am Sicherungsträger C -SC71- | 25 | Schnittstelle für externe Nutzung |
| 72 | Sicherung 72 am Sicherungsträger C -SC72- | 10 | Schnittstelle für externe Nutzung |
Sicherungsträger A -SA-
| Nummer | – | Ampere [A] | Beschreibung |
| 1 | Sicherung 1 am Sicherungsträger A -SA1- | 175 | Lichtmaschine -C- |
| 2 | Sicherung 2 am Sicherungsträger A -SA2- | 175 | Sicherung 4 am Sicherungsträger C -SC4-;
Sicherung 8 am Sicherungsträger C -SC8-; Sicherung 11 am Sicherungsträger C -SC11-; Sicherung 15 am Sicherungsträger C -SC15-; Sicherungsträger C -SC19 – SC24-; Sicherungsträger C -SC43 – SC51-; Sicherungsträger SC62 – SC64-; Sicherungsträger C -SC66 – SC67-. |
| 3 | Sicherung 3 am Sicherungsträger A -SA3- | 40 | Schnittstelle für externe Nutzung |
| 4 | Sicherung 4 am Sicherungsträger A -SA4- | 80/110 | Kühlerlüfter -V7- |
| 5 | Sicherung 5 am Sicherungsträger A -SA5- | 50 | Steuergerät für automatische Einschaltzeit -J179- |
| 6 | Sicherung 6 am Sicherungsträger A -SA6- | 80 | Sicherungsträger C -SC39 – SC41- |
Sicherungsträger B -SB-
| Nummer | – | Ampere [A] | Beschreibung |
| 1 | Sicherung 1 am Sicherungsträger B -SB1- | 30 | ABS-Steuergerät -J104- |
| 2 | Sicherung 2 am Sicherungsträger B -SB2- | 30 | Kraftstoffpumpenrelais -J17-;
Kraftstoffsystem-Druckpumpe -G6-. |
| 3 | Sicherung 3 am Sicherungsträger B -SB3- | 10 | ABS-Steuergerät -J104- |
| 4 | Sicherung 4 am Sicherungsträger B -SB4- | 5 | Steuergerät für Stromversorgung -J519- |
| 5 | Sicherung 5 am Sicherungsträger B -SB5- | – | Leer |
| 6 | Sicherung 6 am Sicherungsträger B -SB6- | – | Leer |

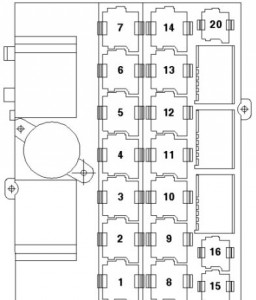

Relais
| Nummer | Beschreibung |
| 1 | Relais für Kühlmittel-Zusatzheizung -J493- |
| 2 | Leer |
| 3 | Leer |
| 4 | Leer |
| 5 | Leer |
| 6 | Relais für Stromversorgung 2 -J710- (53) |
| 7 | Relais für Klemme 15 -J329- (100) |
| 8 | Relais für Kühlmittelpumpe -J235- |
| 9 | Leer |
| 10 | Leer |
| 11 | Leer |
| 12 | Relais für Stromversorgung 1 -J701- (53) |
| 13 | Relais für Anlasser -J53- (53) |
| 14 | Relais für Kraftstoffpumpe -J17- (404) |
| Relais für Klemme 30 -J317- (404) | |
| 15 | Relais für Stromversorgung -J16- (100) |
| 16 | Relais für Klemme 58b Entlastung -J374- (449) |
| 20 | Hauptrelais -J271- (643) |
