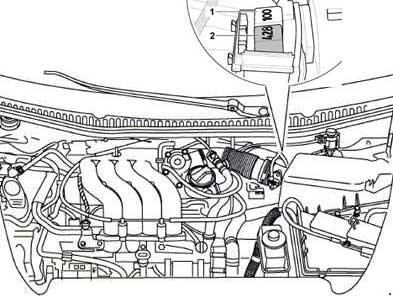

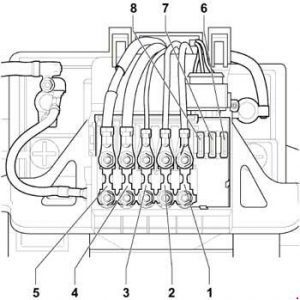

Volkswagen New Beetle (1998-2011) – Sicherungskasten

Frei ^{* 2,7}

Sicherung Sekundärluftpumpe -S130-.

Sicherung Wegfahrsperre -S111- ^{* 4}

Sicherung Telematik -S338- ^{* 5}

Sicherung Bremsunterdruckpumpe -S283- ^{* 2}

Sicherung Mechatronik

Doppelkupplungsgetriebe -S337- ^{* 6}

über der Relaisplatte

Kupplungspedalschalter -J434- (53) ^{* 9}

-J89- (173) ^{* 10}

-J99- (53) ^{* 11}

(nur für Telematik)

Diebstahlwarnanlage -J237-

(nur für Telematik);

Relais dritte Stufe

Kühlerlüfter -J135- (100)

(nur 1,8 l Motor);

Sekundärluftpumpe-Relais -J299- (100)

(nur Benzinmotoren, ab Juli 2005);

Relais für geringe Heizleistung -J359- (100)

(nur Motorcode BEW, von Juni 2003 bis Dezember 2006).

(nur für Automatikgetriebe 01M)

Anlasser-Sperrrelais -J207- (176)

(ab Modelljahr 2005; nur für 6-Gang-Automatikgetriebe

09G, mit Tiptronic)

(nur für Motorcodes BPR, BPS,

nur Modelle mit Dieselmotoren).

(nur Motorcode BEW, von Juni 2003 bis Dezember 2006).

2 – Modelle mit Automatikgetriebe, ab Baujahr 2004

3 – Modelle mit 1,8 l Motor, Baujahr 2003 bis 2005

4 – bis Baujahr 2003

5 – ab Baujahr 2004

6 – für Modelle mit Motorcode BEW;

mit DSG-Doppelkupplungsgetriebe 02E;

ab Modelljahr 2004

7 – ab Modell Juli 2005

8 – nur Motorcodes ALH, ATD, AXR, BSW

9 – nur Schaltgetriebe

10 – nur Tagfahrlicht

11 – nur US-Märkte; nur Modelle

mit mechanischer Fensterbedienung

J131 – Steuergerät Fahrersitzheizung (T6/5);

J132 – Steuergerät Beifahrersitzheizung

(T6b/5);

W6 – Handschuhfachbeleuchtung;

Z20 / Z21 – Linkes/rechtes Heizelement

Scheibenwischer.

Blinkerlampe vorne

links/rechts;

M6 / M8 – Blinkerlampe hinten

links/rechts;

E20 – Schalter und Instrumentenbeleuchtungsregler;

J5 – Nebelscheinwerferrelais (4/86).

E159 – Schalter Umluftventil

Frischluft (T8b/5);

E184 – Schalter Frischluft und

Umluft ^{* 1;}

E227 – SET-Taste Tempomat (CCS)

(T4q/3), nur CCS ^{* 1;}

E231 – Taste Außenspiegelheizung;

F36 – Kupplungspedalschalter (T4q/3);

F47 – Bremspedalschalter;

G65 – Hochdrucksensor (T3e/3);

J89 – Tagfahrlicht-Umschaltrelais

(8/86);

J255 – Climatronic-Steuergerät (T16c/9) ^{* 1;}

J293 – Kühlerlüftersteuergerät (T14/9);

J386 – Fahrertürsteuergerät (T18d/3);

T16 – 16-poliger Stecker, Eigendiagnose (T16/1T16/16);

V48 – Motor Scheinwerfer-Leuchtweitenregulierung links ^{* 1;}

V49 – Motor Scheinwerfer-Leuchtweitenregulierung rechts ^{* 1;}

Y2 – Digitaluhr ^{* 2;}

Y7 – Automatischer Innenspiegel

abblendend ^*2.

Komfortsystem (T23/5);

Frei, Modelljahr 2004.

F125 – Multifunktionsschalter (T10t/10) ^{* 2;}

G22 – Kilometerzähler-Sensor;

J226 – Anlasser-Sperr- und Rückfahrlichtrelais

(T9/5);

K142 – Warnleuchte für P/N-Hebelposition;

M16/M17 – Rückfahrlichtlampe links/rechts;

T16 – 16-poliger Stecker, Eigendiagnose (T16/1).

J412 – Steuergerät Elektronik für

Mobiltelefon (T18d/10) ^{* 3}

J104 – ABS-Steuergerät (T47a/4);

G85 – Lenkwinkelsensor (T6k/5).

Instrumententafel (T32/30);

J393 – Steuergerät Zentrales

Komfortsystem (T23/17);

Modelle mit Fensterbedienung nur ab 2003

R – Radio;

Y2 – Digitaluhr,

Instrumententafel (T32/1);

N110 – Elektromagnetisches Ventil für Getriebehebelsperre.

J502 – Steuergerät Reifendruckkontrolle

(T20b/3) ^{* 2.}

J271 – Motronic-Versorgungsrelais;

J393 – Zentrales Komfortsystem-Steuergerät (T23/22),

Modelle mit Fensterbedienung ab Modelljahr 2003.

J217 – Automatikgetriebe-Steuergerät (T68/45);

J285 – Steuergerät in der

Instrumententafel (T32/23);

Y2 – Digitaluhr ^{* 2.}

J285 – Steuergerät in der

Instrumententafel (T32/a17);

J607 – Relais rechter Scheinwerfer und Fernlicht;

(für Entladungslampe) ^{* 1;}

M32 – Glühlampe rechter Scheinwerfer;

Fernlicht (für Entladungslampe) ^{* 1;}

M30 – Glühlampe linker Scheinwerfer.

Fernlicht (für Entladungslampe) ^{* 1}

M31 – Glühlampe rechter Scheinwerfer.

Fernlicht (für Entladungslampe) ^{* 1;}

M29 – Glühlampe linker Scheinwerfer.

Instrumententafel (T32/26);

M3 – Glühlampe rechte Seite ^{* 2;}

M22 – Glühlampe rechte Bremse und Rücklicht;

M34 – Glühlampe vordere Begrenzungsleuchte rechte Seite ^{* 2;}

M36 – Glühlampe Blinker

vorne rechts und Glühlampe;

Begrenzungsleuchte;

M38 – Glühlampe hintere Begrenzungsleuchte rechte Seite.

Instrumententafel (T32/27);

M1 – Glühlampe linke Seite ^{* 2;}

M21 – Glühlampe linke Bremse und Rücklicht;

M33 – Glühlampe vordere Begrenzungsleuchte linke Seite ^{* 2;}

M35 – Glühlampe Blinker vorne

links und Begrenzungsleuchte;

M37 – Glühlampe hintere Begrenzungsleuchte linke Seite.

J31 – Relais für Wasch- und Wischautomatik

(T18a/13), nur für Scheinwerferwaschanlage

J255 – Steuergerät Climatronic (T16b/14) ^{* 1;}

V2 – Frischluftgebläse,

nur für Climatronic ^{* 1.}

Z1 – Heckscheibenheizung.

J29 – Sperrdiode, ab Modelljahr 2007;

U18 – 12 V Steckdose -2-;

U19 – 12 V Steckdose 3, im Kofferraum.

J17 – Kraftstoffpumpenrelais (T9/1) ^{* 3.}

J248 – Steuergerät für Direkteinspritzsystem;

für Diesel (T121/37) ^{* 1;}

N30/N31/N32/N33/N83 – Einspritzventil, Zylinder ^{* 2;}

J623 – Motorsteuergerät (T80/4), nur Motorcode CBPA ^{* 2;}

G70 – Luftmassenmesser, (T5d/2)

nur Motorcode BEW, von Juni 2003 bis Dezember 2006

J248 – Steuergerät für Direkteinspritzsystem

für Diesel, (T94/18),

nur Motorcode BEW, von Juni 2003 bis Dezember 2006

(T6l/4).

J217 – Steuergerät für Automatikgetriebe (T68/23);

J539 – Steuergerät für Bremsassistenz (T6k/3).

CBPA N280 – Ventil für Kompressorregelung

der Klimaanlage ^{* 2.}

Dieseldirekteinspritzsystem (T121/2)

N146 – Dosierventil ^{* 1.}

von Juni 2003 bis Dezember 2006

J52 – Glühkerzenrelais

(nur Motorcodes ALH und BEW)

J299 – Relais für Sekundärluftpumpe (T13/9) ^*3

J370 – Steuergerät für Glühkerzenaktivierung, (6/87)

nur Motorcode BEW, von Juni 2003 bis Dezember 2006

N18 – Abgasrückführungsventil

(nur Motorcodes ALH und BEW);

N75 – Magnetventil für Ladedruckregelung

N79 – Heizelement für Kurbelgehäuseentlüftungsventil ^{* 3}

N108 – Einspritzventilaktivierung

(nur Motorcodes ALH und BEW)

N239 – Umschaltventil für Saugrohrklappe

(nur Motorcodes ALH und BEW)

N205 – Ventil für Nockenwellenverstellung

Einlassventile 1;

(nur Motorcodes ALH und BEW)

N249 – Umluftventil für Turbolader

(nur Motorcodes ALH und BEW )

N345 – Umschaltventil für Abgaskühler

mit Abgasrückführung,

nur Motorcode BEW, von Juni 2003 bis Dezember 2006

S130 – Sicherung für Sekundärluftpumpe ^{* 3}

V157 – Saugrohrklappe Motor,

nur Motorcode BEW,

von Juni 2003 bis Dezember 2006.

U10 – Anhängersteckdose (T13/9) ^{* 3.}

J248 – Steuergerät für Direkteinspritzsystem

für Diesel (T121 / 88),

Motorcodes ALH und BEW;

J271 – Motronic-Stromversorgungsrelais (1/30);

J393 – Zentrales Komfortsystem-Steuergerät (T23/17),

Modelle mit Fensterheber;

J623 – Motorsteuergerät (T80 / 15), nur Motorcode CBPA;

S283 – Sicherung für Bremsunterdruckpumpe.

Tankdeckel;

E233 – Taste für Fernentriegelung Heckklappe;

J386 – Türsteuergerät Fahrerseite (T29/19);

Modelle mit Fensterheber:

J387 – Türsteuergerät Beifahrerseite vorne (T29a/19);

Modelle mit Fensterheber:

J393 – Zentrales Steuergerät

Komfort (T23/22) ^{* 3}

J4 – Relais für Zweiklanghorn (3/30).

U5 – 12 V Steckdose

U18 – 12 V Steckdose -2-, ab 07.03

U19 – 12 V Steckdose 3, im Kofferraum, ab 07.03

Frei ^{* 3}

G70/G42 – Luftmassenmesser/

Ansauglufttemperatursensor,

Motorcode BPS, nur BPR;

G108 – Lambdasonde 2;

G130 – Lambdasonde nach Katalysator;

G465 – Mittlere Lambdasonde für Katalysator

der ersten Reihe, nur Motorcode BPR;

J299 – Relais für Sekundärluftpumpe (4/85) ^{* 1;}

N80 – Magnetventil für System

Aktivkohlefilter 1;

N112 – Ventil für Sekundärlufteinlass ^{* 1;}

V144 – Diagnosepumpe für Kraftstoffsystem.

F47 – Bremspedalschalter;

J359 – Relais für geringe Heizleistung;

J360 – Relais für hohe Heizleistung;

N79 – Heizelement für Kurbelgehäuseentlüftungsventil.

Fahrerseite (T6/4);

J132 – Steuergerät für Sitzheizung

Beifahrerseite vorne (T6b/4).

Relais für hohe Heizleistung -J360- (100) ^{* 2}

Relais für geringe Heizleistung -J359- (53) ^{* 2}

2 – nur Dieselmotoren
