Volkswagen Polo 6R (2009-2017) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Polo 6R (2009–2017), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Polo 6R – Sicherungsplan
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Polo ist die Sicherung Nr. 42 im Sicherungsplan des Armaturenbretts.
Instrumententafel
Der Sicherungsplan befindet sich hinter der Abdeckung unter dem Lenkrad.
Bordnetzsteuergerät
Die Sicherungs-/Relaisplatte befindet sich links unter dem Armaturenbrett.
Hauptsicherungskasten
Befindet sich im Motorraum an der Batterie.

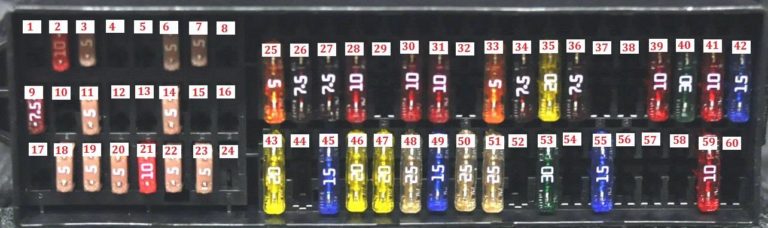

Instrumententafel
Sicherungsbelegung im Armaturenbrett
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 5A | Steuergerät im Armaturenbrett;
ABS-Steuergerät; Steuergerät für Mobiltelefon-Elektronik. |
| F2 | 10 A | Kombischalter an der Lenksäule;
Bordnetzsteuergerät; Heckscheibenwischermotor; Scheibenwaschpumpe vorne und hinten. |
| F3 | 5A | Kraftstoffpumpenrelais;
Motorsteuergerät; Kraftstoffversorgungsrelais; Kraftstoffpumpensteuergerät; Material-Sound-Steuergerät. |
| F4 | 2A | (2A) Kombischalter |
| F5 | – | – |
| F6 | 5A | Ausstattungssteuergerät |
| F7 | 5A | Scheinwerfer-Neigungsregler;
Beleuchtung vorderes Kennzeichen links; Beleuchtung vorderes Kennzeichen rechts; Bordnetzsteuergerät. |
| F8 | 10 A | Motorsteuerungssystem |
| F9 | 5A/7,5A | TCS- und ESP-Taste;
Reifendrucküberwachungstaste; Lenkwinkelsensor; ABS-Steuergerät; Start/Stopp-System-Taste; Diagnoseschnittstelle Datenbus. |
| F10 | 5A | Geschwindigkeitsregelsystemschalter;
Lenksäulen-Kombischalter; Bremslichtschalter; Kupplungspedalschalter; Bordnetzsteuergerät. |
| F11 | 5A/10A | Scheinwerfer-Neigungsregler;
Motor für linken Scheinwerfer-Neigungswinkel; Motor für rechten Scheinwerfer-Neigungswinkel; Tempomatschalter; Bordnetzsteuergerät; Blinker- und Scheinwerfersteuergerät. |
| F12 | 5A | Schalter für Außenspiegelverstellung |
| F13 | 5A | Getriebesteuergerät (TCM) |
| F14 | 5A | Steuergerät für Zusatzrückhaltesystem (SRS) |
| F15 | 5A | Beheizte Frontscheibenwasserströme |
| F 16 | 5A | Steuergerät für Parkassistenz |
| F17 | – | – |
| F18 | 5A | Kontaktschalter für Nebelschlussleuchte;
Steuergerät im Armaturenbrett; Nebelschlussleuchte links; Bordnetzsteuergerät. |
| F19 | 5A | Multifunktionssteuergerät |
| F20 | 5A | Lenkwinkelsensor;
Steuergerät im Armaturenbrett; Kraftstoffversorgungsrelais; Spannungsversorgungsrelais Klemme 30; Relais für niedrige Heizleistung; Relais für hohe Heizleistung. |
| F21 | 10 A | Multifunktionssteuergerät |
| F22 | 5A | Diagnoseanschluss;
Climatronic-Steuergerät; Klimaanlagensteuergerät; Mobiltelefon; Funktionselektronikprüfung; Elektromagnetischer Schlüssel; Zündung. |
| F23 | 5A | Schalthebel;
Regensensor; Bordnetzsteuergerät; Motorsteuergerät; Diagnoseschnittstelle Datenbus. |
| F24 | 5A | Bordnetzsteuergerät;
Beheizter Außenspiegel Fahrerseite; Beheizter Außenspiegel Beifahrerseite. |
| F25 | 5A | Hochdrucksensor;
Heizungssteuergerät; Kühlerlüftersteuergerät; Klimaanlagensteuergerät; Anhänger-Sensorsteuergerät; Diagnoseanschluss; Feuchtigkeitssensor; Kühlerlüftersteuergerät; Spannungsstabilisator; Spannungsstabilisator 2. |
| F26 | 7,5A | Luftmassenmesser;
Ölstands- und Temperatursensor; Lenkassistenzsteuergerät; Heizung für Kurbelgehäuseentlüftung; Anlasserrelais 1; Anlasserrelais 2. |
| F27 | 7,5A | Rückfahrlichter |
| F28 | 10 A | Motorsteuerungssystem |
| F29 | 10 A | Motorsteuerungssystem |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F30 | 10 A | Motorsteuerungssystem |
| F31 | 5A/10A | Motorsteuerungssystem |
| F32 | 10A/15A/20A/30A | Motorsteuerungssystem |
| F33 | 5A | Kupplungspositionssensor;
Bremslichtschalter. |
| F34 | 15A | Regler im Armaturenbrett;
Linke Scheinwerferlampe; Rechte Scheinwerferlampe; Bordnetzsteuergerät; Regler für linke Entladungsscheinwerfer; Regler für rechte Entladungsscheinwerfer. |
| F35 | 15A/20A | Motorsteuerungssystem |
| F36 | 7,5A | Rechte Scheinwerferlampe |
| F37 | 25A | Sitzheizungssteuergerät |
| F38 | 30A | Getriebesteuergerät (TCM) |
| F39 | 10A/15A | Rechte Abblendlichtlampe |
| F40 | 30A | Klimaanlagen-/Heizlüftersteuergerät |
| F41 | 10 A | Heckwischermotor |
| F42 | 15A | Zigarettenanzünder 12 V Steckdose |
| F43 | 15A | Multifunktionssteuergerät |
| F44 | 5A | Warnsystem |
| F45 | 15A | Audiosystem |
| F46 | 20A | Scheinwerferbeleuchtung |
| F47 | 20A | Bordnetzsteuergerät;
Frontscheibenwischermotor. |
| F48 | 25A | Multifunktionssteuergerät |
| F49 | 15A/30A | Kraftstoffpumpenrelais;
Kraftstoffversorgungsrelais. |
| F50 | 25A | Türfunktionssteuergerät, Fahrer |
| F51 | 25A | Türfunktionssteuergerät, Beifahrer |
| F52 | 30A | Regler für linke hintere Tür;
Regler für rechte hintere Tür. |
| F53 | 30A | Multifunktionssteuergerät |
| F54 | 15A | Nebelscheinwerfer vorne |
| F55 | 15A/20A | Motorsteuerungssystem |
| F56 | 15A | Tagfahrlicht |
| F57 | 15A | Multifunktionssteuergerät |
| F58 | 20A | Vakuumpumpe Bremskraftverstärker |
| F59 | 10A/15A | Linke Abblendlichtlampe |
| F60 | 15A | Audiosystem |
Hauptsicherungskasten
Sicherungsbelegung im Hauptsicherungskasten
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 150A/175A | Lichtmaschine |
| F2 | 30A | Steuergerät für Gasversorgung |
| F3 | 110A | |
| F4 | 50A | Steuergerät für Lenkassistenz |
| F5 | 40A | ABS-Steuergerät |
| F6 | 40A | Steuergerät für Kühlerventilatormotor |
| F7 | 50A | Glühkerzen |
| F8 | 25A | ABS-Steuergerät |
| F9 | 30A | Steuergerät für Kühlerventilatormotor |
| F10 | 5A | Steuergerät für Kühlerventilatormotor |
| F11 | 10 A | ABS-Steuergerät |
| F12 | 5A | Multifunktionssteuergerät |
| F13 | 30A | Getriebesteuergerät (TCM) |
Bordnetzsteuergerät
Bordnetzsteuergerät
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | ||
| 2 | ||
| 3 | Relais für Hauptstartkreise | |
| 4a | Relais für Abblendlicht | |
| 4b | Relais für Starter des Stromversorgungssystems | |
| 5 | ABS-Schutzrelais | |
| 6 | Benzin:
Kraftstoffpumpenrelais (FP) |
|
| 7 | Starter-Sperrrelais | |
| 8 | Relais für Hilfsstartkreise | |
| 9 | Relais für Scheinwerferwaschpumpe |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | Relais für Hilfsstromkreise (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Relais für Anlassermotor | |
| 13b | Zusatzheizungsrelais | |
| F1 | 30A | Schiebedachsteuergerät |
| F2 | 40A | Motor-Kühlmittelheizung |
| F3 | 40A | Motor-Kühlmittelheizung |
| F4 | 40A | Motor-Kühlmittelheizung |
| F5 | 20A | Anhängersteuergerät |
| F6 | 20A | Anhängersteuergerät |
| F7 | 15A | Anhängersteuergerät |
Über Volkswagen Polo 6R (2009-2017)
Der Volkswagen Polo 6R, produziert von 2009 bis 2017, ist ein beliebtes Modell im Kleinwagensegment. Dieses Modell zeichnet sich durch ein modernes Design, Zuverlässigkeit und effizienten Kraftstoffverbrauch aus. Der Polo 6R bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die von 1,2 bis 1,6 Litern reichen. Darüber hinaus ist dieses Modell mit fortschrittlichen Technologien und Sicherheitsmerkmalen ausgestattet, die den Fahrkomfort und die Sicherheit erhöhen. Dank seiner kompakten Abmessungen ist er ideal für den Stadtverkehr und bietet gleichzeitig ausreichend Platz für Passagiere und Gepäck.
Sicherungsplan Volkswagen Polo 6R
Diese Seite zeigt den Sicherungsplan für den Volkswagen Polo 6R, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das den Schutz der elektrischen Schaltkreise des Fahrzeugs gewährleistet und deren ordnungsgemäße Funktion sicherstellt.
