Volkswagen Golf Plus (2005-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Golf Plus (2005–2014), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Golf Plus – Sicherungskastenbelegung
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Golf Plus ist die Sicherung 30 (20A) im Sicherungskasten im Fahrgastraum.
Fahrgastraum
Sicherungskasten im VW Golf Plus

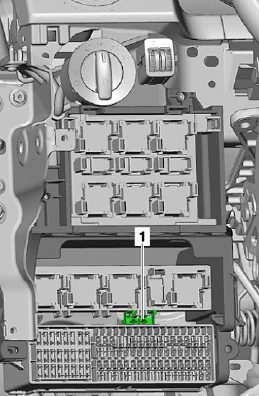

Der Hauptsicherungskasten befindet sich hinter dem Handschuhfach, das sich von der Fahrerseite aus öffnen lässt.
Oben befindet sich die Haupteinheit mit Relais. Dort kann auch eine Thermosicherung für die Fahrersitzverstellung vorhanden sein: 1 – 20A.
Es sind 2 verschiedene Versionen des Sicherungskastens möglich. Sie unterscheiden sich in der Anzahl der Elemente 58 und 60.

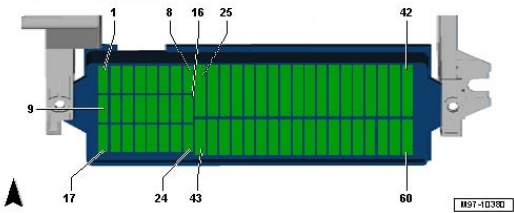

Typ 1
Beschreibung
| 1 | 10A Steuergerät für Zugangs- und Startberechtigung |
| 2 | 10A Steuergerät für Zugangs- und Startberechtigung |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | 5A Steuergerät Airbag und Kontrollleuchte Deaktivierung Beifahrerairbag |
| 10 | |
| 11 | |
| 12 | 10A Steuergerät für adaptives Licht und Leuchtweitenregulierung links |
| 13 | 5A / 15A Steuergerät für Parklenkassistent;
Climatronic-Steuergerät; Schalter für Heizung und Betriebsmodus; Relais für Frischluftgebläse; Taste zur Deaktivierung von ASR und ESP und deren Kontrollleuchte; Taste für Reifendruckanzeige; Rückfahrscheinwerferschalter; Luftverschmutzungssensor; Elektrochromatischer Spiegel; Start-Stopp-Modus-Taste. |
| 14 | 10A / 15A Diagnose-Interface für Datenbus;
Steuergerät für Kombiinstrument; Schalthebel; Lichtschalter; Taste zur Deaktivierung von ASR und ESP; Taste für Reifendruckanzeige; Bremslichtschalter; Multifunktionsschalter; Tiptronic-Schalter; Kraftstoffpumpenrelais; Steuergerät für Servolenkung; ABS-Steuergerät; Startrelais; Steuergerät für Anhängererkennung; Motorsteuergerät. |
| 15 | 10A Leuchtweitenregulierung;
Luftmassenmesser; Widerstandsheizung für Sicherungskastenbelüftung; Relais für Frischluftgebläse; Steuergerät für Schalthebelsensor; Steuergerät für adaptives Licht und Leuchtweitenregulierung; Stellmotor für Leuchtweitenregulierung links. |
| 16 | 10A / 15A Steuergerät für adaptives Lichtsystem und Leuchtweitenregulierung rechts |
| 17 | 5A Steuergerät für Kombiinstrument |
| 18 | 10A Steuergerät für Mobiltelefonelektronik |
| 19 | |
| 20 | 10A Schalthebel;
Climatronic-Steuergerät. |
| 21 | 20A Steuergerät für Bordnetzversorgung;
Steuergerät für hintere linke Tür (Zentralverriegelung) |
| 22 | 10A Innenraumsensor;
Alarmsirene. |
| 23 | 10A Steuergerät für Rückfahrkamera;
Lichtschalter; Regen- und Lichtsensor; Diagnosesteckdose; Relais für beheizbare Heckscheibe; Steuergerät für Bordnetzversorgung. |
| 24 | 10A Zentralverriegelung Fahrertür (Zentralverriegelung);
Zentralverriegelung Beifahrertür (Zentralverriegelung). |
| 25 | |
| 26 | 20A Bremsvakuumpumpe |
| 27 | |
| 28 | |
| 29 | 20A Heckscheibenwischermotor |
| 30 | 20A Zigarettenanzünder |
| 31 | |
| 32 | |
| 33 | 40A Relais für Ansauggebläse |
| 34 | |
| 35 | |
| 36 | |
| 37 | |
| 38 | |
| 39 | |
| 40 | 15A Steuergerät für Anhängererkennung |
| 41 | 15A Steuergerät für Anhängererkennung |
| 42 | 20A Steuergerät für Anhängererkennung |
| 43 | 30A Wechselrichter mit Steckdose, 12V – 230V |
| 44 | 25A Heckscheibenheizung, Relais für Ansauggebläse |
| 45 | 30A Fahrertürsteuergerät (elektrisches Fenster);
Beifahrertürsteuergerät (elektrisches Fenster). |
| 46 | 30A Steuergerät hintere linke Tür (elektrisches Fenster);
Steuergerät hintere rechte Tür (elektrisches Fenster). |
| 47 | 15A Kraftstoffpumpe und deren Relais |
| 48 | 20A Steuergerät für Bordnetzversorgung |
| 49 | 40A Steuergerät für Ansauggebläse |
| 50 | 30A Steuergerät für Vordersitzheizung |
| 51 | 20A Schiebedachsteuergerät |
| 52 | 20A Relais für Scheinwerferreinigungsanlage |
| 53 | 15A Elektromotor zur Einstellung der Lordosenstütze |
| 54 | 5A PDA-Steuergerät |
| 55 | |
| 56 | |
| 57 | 15A Haupteinheit |
| 58 | |
| 59 | |
| 60 |

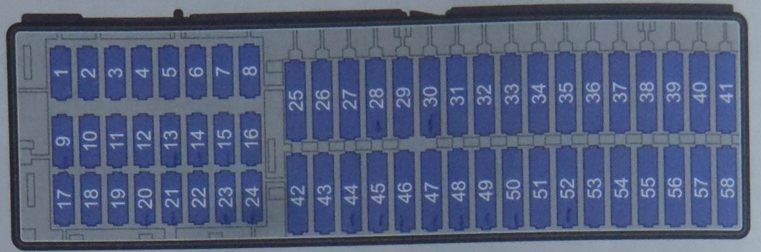

Typ 2
Beschreibung
| Beschreibung | Nummer (Ampere in Klammern) |
| Anhängerkupplung | 2 (5), 39 (15), 40 (15), 41 (20). |
| ABS | 14 (5), 18 (5) |
| Neigungssensor | 43 (5) |
| Bremslichter | 13 (10) |
| Bremslichtschalter | 14 (5) |
| Fensterheber vorne | 45 (30) |
| Fensterheber hinten | 46 (30) |
| Gebläse | 33 (40) oder 56 (40) |
| Heckscheibenheizung | 44 (25) |
| Heckscheibenwischer | 28 (15) |
| Ultraschall im Innenraum | 43 (5) |
| Kraftstoffpumpe | 47 (15) |
| Scheinwerfer-Leuchtweitenregulierung | 3 (5) |
| Externer Anschluss | 53 (15) |
| Parktronic | 55 (5) |
| Fernbedienung | 4 (5) |
| Regensensor | 42 (5) |
| Scheinwerferreinigung | 52 (20) |
| Elektrisches Schiebedach | 51 (25) |
| Sitzheizung | 13 (5), 31 (5), 50 (30) |
| Tankklappe | 48 (25) |
| Telefon | 10 (5) |
| Zentralverriegelung Vordertüren | 24 (10) |
| Zentralverriegelung Hintertüren | 48 (25) |
| Zigarettenanzünder | 49 (25) |
| Hinterer Anschluss | 54 (20) |
| 230V Anschluss | 37 (30) |

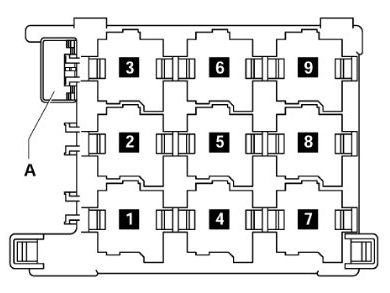

Relaiskasten
Beschreibung
- J496 – Relais für zusätzliche Kühlmittelpumpe (449)
- J39 – Relais für Scheinwerferreinigungsanlage (53)
- J17 Relais für Kraftstoffpumpe (449) / J643 Relais für Kraftstoffdruck (449)
- J1З – Relais für Ansauggebläse (404)
- J333 – Relais für Kraftstoffpumpen-Deaktivierung (404)
- nicht verwendet
- J485 – Relais für Zusatzheizungsbetrieb (449)
- J682 – Relais für Klemme 50 Versorgung (433), ab Mai 2006 (53)
- – nicht verwendet
A – Thermosicherung S44 1 für Fahrersitzverstellung 30 A
J17 und J643 sind Minirelais und werden (je nach Ausstattung) im Relaissockel des Relaisblocks installiert.

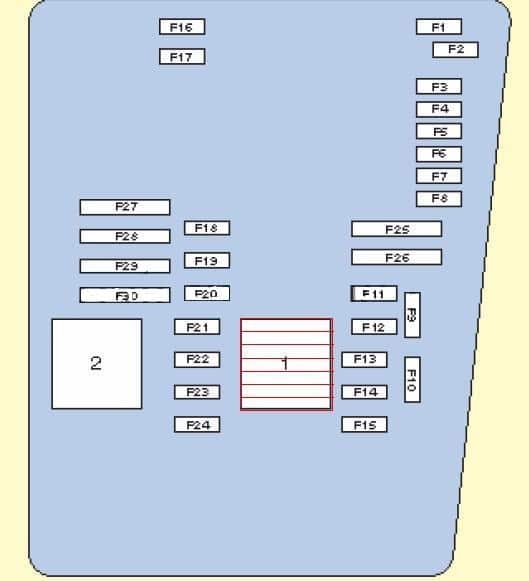

Motorraum
Befindet sich neben der Batterie. Hier befinden sich zwei Sicherungskästen und Hochleistungssicherungen.
Beschreibung
| 1 | Relais Motorsteuerung |
| 2 | Relais Sekundärluftpumpe |
| F1 | (30A) Scheibenwischer vorne |
| F2 | (5A) Steuergerät Lenksäulenelektronik;
(30A) Mechatronik-Einheit DSG-Getriebe. |
| F3 | (5A) Steuergerät Bordnetzversorgung |
| F4 | (30A) ABS-Steuergerät |
| F5 | (15A) Getriebesteuergerät |
| F6 | (5A) Kombiinstrument |
| F7 | (40A) Leistungsrelais |
| F8 | (15A) Audiosystem/Haupteinheit |
| F9 | (5A) Telefonsteuergerät |
| F10 | (5A/10A) Motorsteuergerät |
| F11 | (20A) Steuergerät Zusatzheizung |
| F12 | (5A) CAN-Datenbus, Gateway-Steuergerät; |
| F13 | (15A / 30A) Motorsteuergerät |
| F14 | (20A) Motorsteuerung, Zündspule |
| F15 | (5A/10A) Motorsteuerung, Lambdasonde |
| F 16 | (30A) ABS-Steuergerät, Scheinwerfer rechts |
| F17 | (15A) Hupe |
| F18 | (30A) Audiosystem |
| F19 | (30A) Scheibenwischer und Waschanlage vorne |
| F20 | (10A) Kühlmittelpumpe |
| F21 | (10A / 15A) Motorsteuerung;
Lambdasonde; Magnetkupplung Ansauggebläse. |
| F22 | (5A) Kupplungspedalschalter |
| F23 | (5A/10A/15A) Motorsteuerung;
Kraftstoffdruckregler; Relais Sekundärluftpumpe. |
| F24 | (10A) Motorsteuerung;
AGR-Ventil; Magnetventil. |
| F25 | (40A) ABS-Steuergerät |
| F26 | (30A) Scheinwerfer links |
| F27 | (50A) Glühkerzensteuergerät |
| F28 | (40A) Hauptzündkreise |
| F29 | (50A) Thermosicherung 1 für Sitzverstellung |
| F30 | (40A) Startsystem;
(50A) Relais Kontakt X-Entlastung. |

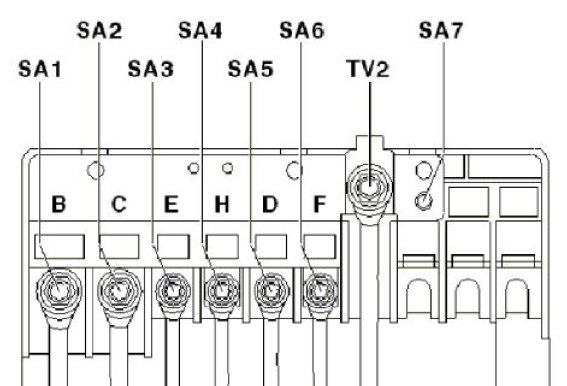

Sicherungsplan
- 150 / 200A – Generator
- 80A – Servolenkung
- 50A – Kühlerlüfter
- 80A – Relais Heizung hohe Leistung
- 80A – Anschluss Klemme 30, Sicherungskasten
- 40A – Relais Heizung niedrige Leistung
- 50A – Anschluss Klemme 30, Sicherungskasten
