Hyundai Sonata VII LF (2014-2020) – Sicherungskasten
Hyundai Sonata VII LF – Sicherungsplan
Baujahr: 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza 6J ist die Sicherung POWER OUTLET im Sicherungskasten des Armaturenbretts.
Sicherungskasten in der Kabine
Befindet sich im unteren Teil des Armaturenbretts auf der linken Seite.
Symbole

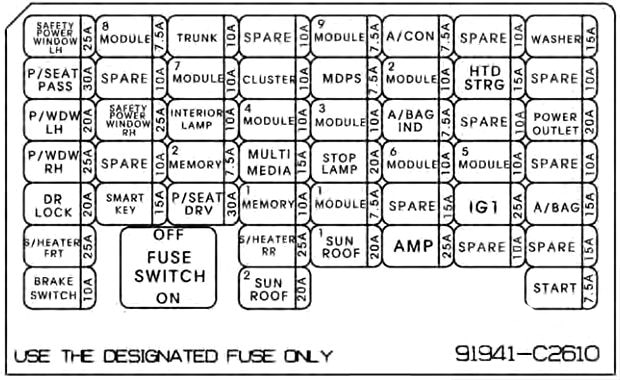

Sicherungskasten-Diagramm
Beschreibung
| FENSTER SICHERHEIT LH | 25A Sicherheit des elektrischen Fensterheber-Steuermoduls |
| P/SITZ BEIFAHRER | 30A Manueller Schalter am Beifahrersitz |
| P / WDW LH | 20A Hauptschalter für elektrische Fensterheber;
Modul für elektrische Fensterheber hinten links. |
| P/WDW RH | 25A Hauptschalter für elektrische Fensterheber;
Modul für elektrische Fensterheber hinten rechts; Beifahrertürmodul; Schalter für elektrische Fensterheber Beifahrer. |
| TÜR VERRIEGELN | 20A Türverriegelungsrelais;
Tür-Entriegelungsrelais. |
| S/HEIZER VORNE | 25A Sitzmodul mit Belüftung Vordersitz;
Heizmodul Vordersitz. |
| BREMSSCHALTER | 10A Bremslichtschalter;
Wegfahrsperrenmodul; Intelligentes Schlüsselsteuerungsmodul. |
| 8 MODUL | 7,5 A Intelligentes Schlüsselsteuerungsmodul BCM |
| SICHERHEITSFENSTER RH | 25A Beifahrer-Glassicherheitsmodul |
| SMART KEY | 15A Intelligentes Schlüsselsteuerungsmodul |
| KOFFERRAUM | 10A Kofferraumrelais;
Tankklappe und Kofferraumschalter. |
| 7 MODUL | 10A Digitaluhr-Controller;
Beifahrertürmodul. |
| INNENLEUCHTE | 10A Zündschlüssel III. & Türwarnschalter;
Frontlampenschalter; Konsolen-Deckenleuchte; Innenleuchte; Personenleuchte hinten; Kofferraumleuchte; Intelligenter Außengriff Fahrer/Beifahrer. |
| 2 SPEICHER | 7,5A Nicht verwendet |
| P/SITZ FAHRER | 30A Manueller Fahrersitzschalter;
Fahrer-IMS-Modul. |
| GRUPPE | 10A Instrumententafel |
| 4 MODUL | 10A Wegfahrsperrenmodul;
Intelligentes Schlüsselsteuerungsmodul; |
| MULTIMEDIA | 15A Audio-/Video-Headunit und Navigationsgerät |
| 1 SPEICHER | 10A Fahrer- und Beifahrertürmodul;
Fahrer-IMS-Modul; Klimaanlagenmodul; Automatischer Licht- und Fotosensor; Elektrochromatischer Spiegel; Blinkerset; Reifendrucküberwachungsmodul; Digitaluhr; Kabelloses Ladegerät; Audio-/Video-Hauptgerät und Navigationsgerät. |
| S/HEIZER HINTEN | 25A Heizmodul Rücksitz |
| 2 SCHIEBEDACH | 20A Panoramadachmotor |
| 9 MODUL | 7,5A Sitzmodul mit Belüftung Vordersitz;
Heizmodul Vordersitz; Heizmodul Rücksitz. |
| MDPS | MDPS-Einheit 7,5 A |
| 3 MODUL | 10A BCM;
Sportmodus-Schalter; Bremslichtschalter. |
| 1 MODUL | 7,5A Schlüssel-Magnetventil;
Fahrer- und Beifahrertürmodul. |
| 1 SCHIEBEDACH | 20A [Panorama]
Panoramadachmotor; [Nicht-Panorama] Schiebedachmotor. |
| KLIMAANLAGE | 7.5A Klimaanlagen-Steuermodul;
Sicherungskasten E / R (Lüfterrelais). |
| 2 MODUL | 10A A / V und Navigations-Haupteinheit;
Digitaluhr; USB-Ladegerät; BCM; AMP; Spiegel-Stromschalter; Kabelloses Ladegerät; Intelligentes Schlüsselsteuerungsmodul; Konsolen-Deckenleuchte; Sicherungskasten E / R (Steckdosenrelais). |
| A/BAG IND | 7,5A Instrumententafel |
| 6 MODUL | 10A Universeller Teststecker;
Klimaanlagen-Steuermodul; A/V- und Navigations-Haupteinheit; Modul für belüftete Vordersitze; Modul für beheizte Vordersitze; Modul für beheizte Rücksitze; Fahrer-IMS-Modul; Linker/rechter Scheinwerfer (DBL); Schalthebel ATT IND. |
| AMP | 25A Verstärker AMP (JBL / MOBIS) |
| HTD STRG | 15A Beheiztes Lenkrad;
BCM. |
| 5 MODUL | 10A Frontkonsolenschalter;
Reifendrucküberwachungsmodul; Spurhalteassistent-Modul; Intelligenter Tempomat; Tankklappen- und Kofferraumschalter; AEB-Modul; Linker/rechter Scheinwerfer (DBL); Parksensor hinten links/rechts; Einparkhilfe hinten; Toter-Winkel-Radar links und rechts. |
| IG1 | Leiterplattenblock 25A (Sicherung – VAKUUMPUMPE2 / TCU2 / ECU3 / ABS3) |
| SCHEIBENWISCHER | 15A Multifunktionsschalter (Scheibenwischerschalter und Sprühschalter) |
| STECKDOSE | Vordere Steckdose 20A |
| AIRBAG | 15A SRS-Steuermodul, Anwesenheitssensor |
| START | 7,5 A [Ohne Smart Key und IMMO.]
ICM-Relais-Sicherungskasten (Diebstahlwarnrelais); [Mit Smart Key / IMMO.] Getriebeschalter, PCM (G4KJ / G4KH). |
| 10 MODUL | 10 BCM |

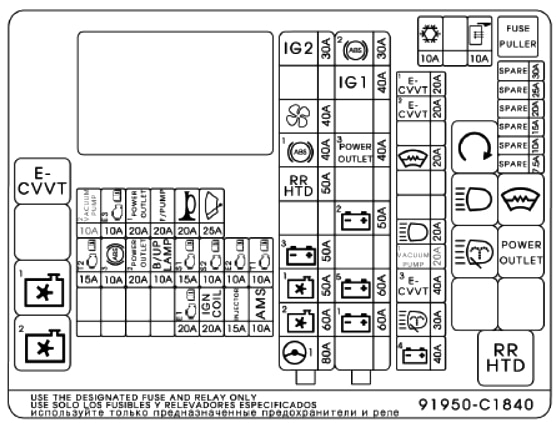

Sicherungskasten im Motorraum
Befindet sich auf der linken Seite des Motorraums, neben der Batterie.
Beschreibung
| IG2 | 30A [Ohne Smart Key]
(Startrelais), Zündschalter; [Mit Smart Key] (Startrelais), PCB-Gruppe (IG2-Relais). |
| 3 TCU | 40А [G4FJ – DCT] TCM |
| GEBLÄSE | Gebläserelais 40A |
| 1 Paar | ESC-Modul 40A |
| HECKHEIZUNG | 50A Heckheizungsrelais |
| 1 B+ | 50A Smart Junction Box (IPS2 (4CH), IPS3 (4CH)) |
| 1 KÜHLGEBLÄSE | 50A [G4KH / G4FJ] (Kühlgebläse-Relais);
[G4KJ] (Kühlgebläse-Relais). |
| 2 KÜHLGEBLÄSE | 60A [G4KH / G4FJ] (Kühlgebläse-Relais) |
| 1 MDPS | 80A MDPS-Block (Säulentyp) |
| 2 ABS | 30A ESC-Modul;
Universeller Prüfanschluss. |
| IG1 | 40A [Ohne Smart Key]
Zündschalter; [Mit Smart Key] PCB-Gruppe (IG1 / ACC-Relais). |
| 4 TCU | 40А [G4FJ – DCT] TCM |
| 3 STECKDOSE | 40A (Steckdosenrelais) |
| 2 B+ | 50A Smart Junction Box (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), IPS6 (2CH), IPS7 (1CH), Sicherung – AMP) |
| 5 B+ | Leiterplattenblock 60A (Motorsteuerungsrelais, Sicherung – TUC1, ECU1, HORN, AMS, WIPER) |
| 1 B+ | 60A Smart Junction Box (elektrisches Fensterrelais, Sicherung – LINKES SICHERHEITSGLAS, P / SITZ BEIFAHRER, RECHTES SICHERHEITSFENSTER, P / SITZ FAHRER, MODUL1, P / WDW LH, P / WDW RH, KOFFERRAUM, S / HEIZER HINTEN, SCHIEBEDACH2 , LUX1) |
| 2 MDPS | MDPS-Einheit 100A (Rahmentyp) |
| 3 E-CVVT | 20А [G4KJ / G4KH] PCM |
| 2 E-CVVT | 20А [G4KJ / G4KH] PCM |
| KRAFTSTOFFPUMPE | 20A (Kraftstoffpumpenrelais) |
| H/LAMPE HI | Scheinwerferrelais 20A |
| 1 VAKUUMPUMPE | 20A [G4KH / G4FJ] Vakuumpumpe |
| 1 E-CVVT | 40A [G4KJ / G4KH] (E-CVVT-Relais) |
| 4 B+ | 40A Smart Junction Box (Sicherung für automatische Stromabschaltung – INNENLEUCHTE, MULTIMEDIA, MEMORY1, Sicherung – VERRIEGELUNGSBECHER, S/FRONT HEIZER, BREMSSCHALTER, SMART KEY, MODUL 10) |
| KLIMAANLAGE | 10A Klimaanlagen-Steuermodul |
| BEHEIZTER SPIEGEL | 10A ECM (G4FJ);
Klimaanlagen-Steuermodul; Elektrischer Spiegel im Fahrersitz / Vordersitz. |
| 2 VAKUUMPUMPE | 10A [G4KH / G4FJ] Vakuumpumpe;
Vakuumpumpe-Schalter. |
| 3 ECU | 10А PCM/ECM |
| 1 STECKDOSE | 20A Zigarettenanzünder vorne und Steckdose # 2 |
| KRAFTSTOFFPUMPE | 20A Kraftstoffpumpenrelais |
| HUPE | Hupenrelais 20A;
ICM-Relais-Sicherungskasten (Diebstahlwarnhupenrelais). |
| SCHEIBENWISCHER | 30A Frontwischerrelais (niedrig);
Frontwischerrelais (hoch) |
| 2 TCU | Getriebeschalter 15A, TCM (G4FJ-DCT) |
| 3 ABS | Modul 10A ESC |
| 2 STECKDOSE | 20A Steckdose hinten |
| RÜCKFAHRLEUCHTE | 10A Getriebeschalter, PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT), elektrochromatischer Spiegel, kombinierte Rückleuchte (IN), links / rechts |
| 1 SENSOR | Sauerstoffsensor 15A (oben/unten) |
| 2 SENSOR | 15A Magnetventil-Belüftung;
Tankverschlussventil; Magnetisches Regelventil RCV; Kraftstoffpumpenrelais; Sicherungskasten E/R (Kühlgebläse-Hochleistungsrelais, Kraftstoffpumpenrelais); [G4KJ / G4KH] Einstellbare Magnetventil-Belüftung; Ölregelventil (Ausgang); [G4FJ] Ölregelventil Nr. 1 / Nr. 2 (Einlass / Auslass). |
| 1 ECU | 10А PCM/ECM |
| 1 TCU | 10А PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT) |
| 1 ECU | 10А PCM/ECM |
| ZÜNDSPULE | 20A Zündspule # 1 / # 2 / # 3 / # 4 |
| INJEKTOR | 15A Motorsteuerung |
| AMS | Batterieanzeige 10A |
