Hyundai Venue I (2019-2021) – Sicherungskasten
Position des Sicherungskastens im Armaturenbrett
Im Inneren des Sicherungs-/Relaiskastenabdeckung befindet sich ein Sicherungs-/Relaisetikett, das die Namen und Nennwerte der Sicherung/des Relais beschreibt.
Position des Sicherungsblocks im Motorraum
Der Sicherungskasten befindet sich im Motorraum auf der rechten Seite.

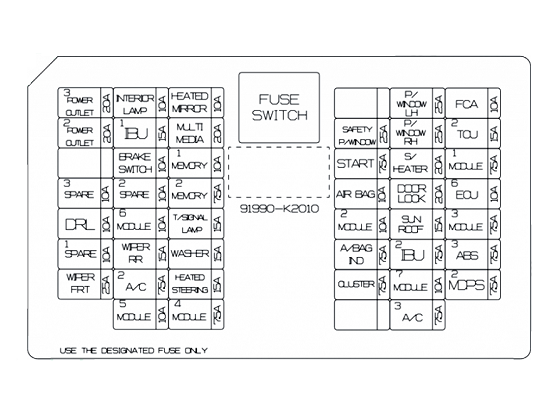

Sicherungskastenbelegung im Armaturenbrett
| Sicherungsname | Stromstärke [A] | Beschreibung |
|---|---|---|
| Sicherungsname | Stromstärke [A] | Beschreibung |
| POWER OUTLET 3 | 20A | USB-Ladegerät |
| INTERIOR LAMP | 10 A | Vordere Türrahmenleuchte rechts und links;
Innenbeleuchtung; Leseleuchte. |
| HEATED MIRROR | 10 A | Stromversorgung Außenspiegel Fahrer- und Beifahrerseite;
Klimaanlagen-Steuermodul. |
| P/WINDOW LH | 25A | Hauptschalter für elektrische Fensterheber |
| FCA | 10 A | Kollisionsassistenzsystem – vorne |
| POWER OUTLET 2 | 20A | Vordere Steckdose |
| IBU 1 | 15A | IBU |
| MULTIMEDIA | 20A | Haupt-Audioeinheit;
Audio-Video und Navigation. |
| SAFETY P/WINDOW | 25A | Fenstersicherheitsmodul |
| P/WINDOW RH | 25A | Hauptschalter für elektrische Fensterheber;
Schalter für elektrische Fensterheber Beifahrer. |
| TCU2 | 15A | Motorbereichsschalter;
Rückfahrlichtschalter. |
| BRAKE SWITCH | 10 A | IBU;
Bremslichtschalter. |
| MEMORY 1 | 10 A | Kombiinstrument;
Klimaanlagen-Steuermodul. |
| START | 7,5A | [M/T] ECM, IBU, [IVT] Getriebebereichsschalter |
| S/HEATER | 20A | Steuermodul für Sitzheizung vorne |
| MODULE 1 | 7,5A | Bremslichtschalter;
ATM-Schalthebel. |
| MEMORY 2 | 7,5A | SRS-Steuermodul |
| AIR BAG | 10 A | Beifahrererkennungssensor;
SRS-Steuermodul. |
| DOOR LOCK | 20A | Heckklappenrelais;
Zentralverriegelung. |
| Sicherungsname | Stromstärke [A] | Beschreibung |
|---|---|---|
| ECU 6 | 10 A | ECM, PCM |
| DRL | 10 A | DRL-Relais |
| MODULE 6 | 10 A | Datenverbindungsstecker;
Schlüsselschloss-Elektromagnet |
| T/SIGNAL LAMP | 15A | IBU |
| MODULE 2 | 10 A | Crash Pad Schalter;
Multifunktionskamera; Totwinkel-Kollisionswarnsystem links und rechts. |
| SUNROOF | 15A | Schiebedachmotor |
| MODULE 3 | 7,5A | Konsolenschalter;
A/T-Schalthebelanzeige; Klimaanlagen-Steuermodul; Audio; Steuermodul für Sitzheizung vorne. |
| WIPER RR | 15A | E/R-Anschlussblock (RR-Wischerrelais);
Heckscheibenwischermotor. |
| WASHER | 15A | Multifunktionsschalter |
| A/BAG IND | 7,5A | Zentraler Armaturenbrettschalter;
Kombiinstrument. |
| IBU 2 | 7,5A | IBU |
| ABS3 | 7,5A | E/R-Anschlussblock (Universal-Prüfstecker);
ESC-Modul. |
| WIPER FRT | 25A | E/R-Anschlussblock (FRT-Wischerrelais mit niedriger Spannung);
Frontscheibenwischermotor. |
| A/C 2 | 7,5A | E/R-Anschlussblock (Lüfterrelais);
Klimaanlagen-Steuermodul. |
| HEATED STEERING | 15A | Nicht verwendet |
| CLUSTER | 7,5A | Kombiinstrument |
| MODULE 7 | 10 A | Steckdosenrelais;
Außenspiegel-Stromschalter; IBU; Haupt-Audioeinheit; Audio-Video und Navigation. |
| MDPS 2 | 7,5A | MDPS-Einheit |
| MODULE 5 | 10 A | IBU;
Steuermodul für Sitzheizung vorne. |
| MODULE 4 | 7,5A | IBU |
| A/C 3 | 7,5A | Gebläsemotor;
Klimaanlagen-Steuermodul. |

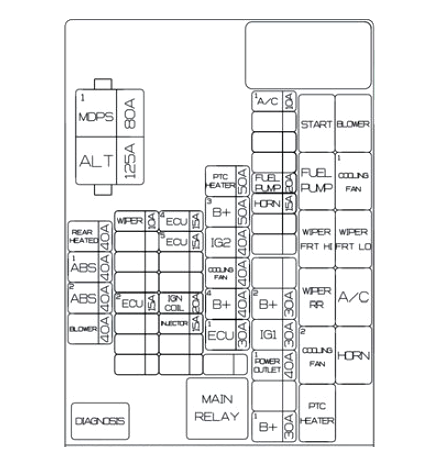

Sicherungsplan des Motorraums
| Sicherungsname | Stromstärke [A] | Beschreibung |
|---|---|---|
| Sicherungsname | Stromstärke [A] | Beschreibung |
| ALT | 125A | Lichtmaschine, Mehrfachsicherung – MDPS 1;
Sicherung – Heckheizung, Gebläse, ABS 1, ABS 2. |
| MDPS 1 | 80A | MDPS-Einheit |
| REAR HEATED | 40A | ICU-Anschlussblock (Relais Heckheizung) |
| ABS 1 | 40A | Universal-Prüfstecker;
ESC-Modul. |
| ABS 2 | 40A | ESC-Modul |
| BLOWER | 40A | Gebläserelais |
| WIPER | 10 A | Scheibenwischer FRT LO Relais, IBU |
| ECU2 | 15A | ECM/PCM |
| ECU4 | 15A | ECM/PCM |
| ECU5 | 15A | ECM/PCM |
| IGN COIL | 20A | Zündspule #1~#4 |
| INJECTOR | 15A | ECM/PCM, Einspritzdüse #1~#4;
Kraftstoffpumpenrelais. |
| Sicherungsname | Stromstärke [A] | Beschreibung |
|---|---|---|
| PTC HEATER | 50A | PTC-Heizungsrelais |
| B+3 | 50A | ICU-Anschlussblock (Sicherung – TÜRVERRIEGELUNG, S/HEATER, SICHERHEIT P/FENSTER, SONNENDACH, elektrisches Fensterrelais) |
| IG2 | 40A | Startrelais;
PDM-Relaisplatine (IG2-Relais); Zündschalter. |
| COOLING | ||
| FAN | 40A | Kühlerlüfterrelais 1/2 |
| B+4 | 40A | ICU-Anschlussblock (Sicherung – MODUL 6, BREMSSCHALTER, T/SIGNAL LAMPE, DRL, IBU 1, automatisches Leckstromunterbrechungsgerät) |
| ECU1 | 30A | Hauptrelais, Sicherung – ECU 4, ECU 5 |
| A/C 1 | 10 A | Klimaanlagenrelais |
| FUEL PUMP | 20A | Kraftstoffpumpenrelais |
| HORN | 15A | Hupenrelais |
| B+2 | 30A | ICU-Anschlussblock (IPS (5CH) E-SCHALTER, IPS (2CH)) |
| IG1 | 30A | [Mit Smart Key]
PDM-Relaisplatine (IG1-Relais) [Ohne Smart Key] Zündschalter |
| POWER OUTLET 1 | 40A | ICU-Anschlussblock (Steckdosenrelais) |
| B+1 | 30A | ICU-Anschlussblock (IPS (5CH) E-SCHALTER, IPS (1CH)) |
