Citroën Berlingo II (2008-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën Berlingo II 2008-2018, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroën Berlingo II (2008-2018) – Sicherungskastenbelegung
Baujahr: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen Berlingo II ist die Sicherung Nr. 9 in der Sicherungsbelegung des Armaturenbretts.
Position der Sicherungsbelegung
Die Sicherungsbelegungen befinden sich:
– im unteren Teil der Konsole links hinter der Abdeckung (rechts bei RHD)
– unter der Motorhaube (in der Nähe der Batterie)
Diagramm der Sicherungsbelegungen

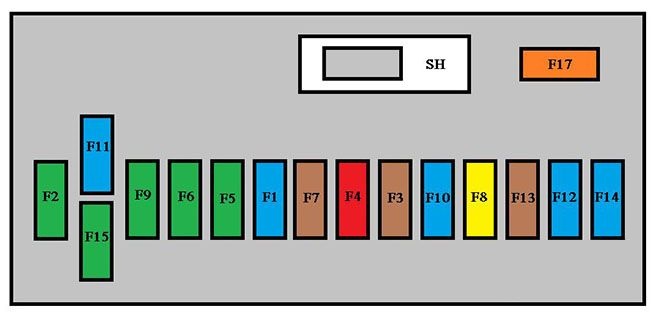

Sicherungsbelegung Armaturenbrett
Sicherungszuordnung in der Sicherungsbelegung des Armaturenbretts
Citroen Berlingo 2 Sicherungen – Beschreibung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Heckscheibenwischer |
| 2 | 30 | Zentralverriegelung |
| 3 | 5 | Airbag |
| 4 | 10 | Klimaanlage;Diagnosesteckdose;
Spiegelsteuerung; Scheinwerferkabelbaum. |
| 5 | 30 | Elektrische Fensterheber |
| 6 | 30 | Schlösser |
| 7 | 5 | Rückleuchten;Frontbeleuchtung;
Dachkonsole. |
| 8 | 20 | Audiosystem;Display;
Reifendruckerkennung; Alarm und Sirene. |
| 9 | 30 | 12V Steckdose vorne und hinten |
| 10 | 15 | Mittelkonsole |
| 11 | 15 | Zündschalter mit geringem Strom |
| 12 | 15 | Regen- und Sonnensensor;Airbag. |
| 13 | 5 | Armaturenbrett |
| 14 | 15 | Parksensoren;Digitale Klimaanlagensteuerung;
Freisprecheinrichtung. |
| 15 | 30 | Zentralverriegelung |
| 16 | – | Nicht verwendet |
| 17 | 40 | Beheizte Heckscheibe/Spiegel |
Sicherungen im Fahrgastraum
Sicherungszuordnung im Fahrgastraum
Citroen Berlingo 2 Sicherungen – Beschreibung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | – | Nicht verwendet |
| 2 | 20 | Sitzheizung |
| 3 | – | Nicht verwendet |
| 4 | 15 | Relais für klappbare Spiegel |
| 5 | 15 | Relais für Kühlgeräte-Steckdose |
Sicherungen der Kabine für Anhänger/Anhängerkupplung/Karosseriebauer/Plattform
Sicherungszuordnung CAB
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Nicht verwendet |
| 2 | 15 | Starten;Generatorarbeitsrelais. |
| 3 | 15 | Anhängerstromversorgung 12 V |
| 4 | 15 | Dauerstrom für Modifikatoren |
| 5 | 40 | Warnleuchten |
Sicherungsbelegung im Motorraum
Sicherungszuordnung in der Sicherungsbelegung des Motorraums
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20 | Motorsteuerung |
| 2 | 15 | Hupe |
| 3 | 10 | Scheibenwaschpumpe vorne und hinten |
| 4 | 20 | Scheinwerferwaschpumpe oder LED |
| 5 | 15 | Motorkomponenten |
| 6 | 10 | Lenkwinkelsensor; DSC. |
| 7 | 10 | Bremslichtschalter; Kupplungsschalter. |
| 8 | 25 | Anlasser |
| 9 | 10 | Scheinwerfermotor; Parksteuergerät. |
| 10 | 30 | Motorkomponenten |
| 11 | 40 | Nicht verwendet |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integriertes Systeminterface |
| 14 | 30 | Pumpe |
| 15 | 10 | Rechter Scheinwerfer mit Abblendlicht |
| 16 | 10 | Linker Scheinwerfer mit Abblendlicht |
| 17 | 15 | Rechter Scheinwerfer mit Fernlicht |
| 18 | 15 | Linker Scheinwerfer mit Fernlicht |
Über Citroën Berlingo II (2008-2018)
Der Citroën Berlingo II, produziert von 2008 bis 2018, ist ein beliebtes Modell unter den kompakten MPV-Fahrzeugen. Dieses Auto ist bekannt für seine Geräumigkeit und seinen flexiblen Innenraum, der ideal für Familien und geschäftliche Zwecke ist. Der Berlingo II bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Dank seiner robusten Konstruktion und praktischen Lösungen, wie z.B. Schiebetüren, ist der Berlingo II sowohl im städtischen als auch im ländlichen Umfeld zu einem beliebten Fahrzeug geworden.
Sicherungsbelegung Citroën Berlingo II
Diese Seite zeigt die Sicherungsbelegung für den Citroën Berlingo II, die für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum unter dem Armaturenbrett oder im Motorraum. Unser Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Orientierung beim Austausch von Sicherungen ermöglicht. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, eine genaue und aktuelle Sicherungsbelegung zur Verfügung zu haben.
