Hyundai Santa Fe CM (2006-2012) – Sicherungskasten
Hyundai Santa Fe CM – Sicherungskastenbelegung
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Hyundai Santa Fe CM ist die Sicherung 16 im Sicherungskasten in der Kabine. Für die anderen Steckdosen sind die Sicherungen 14 und 15 zuständig.

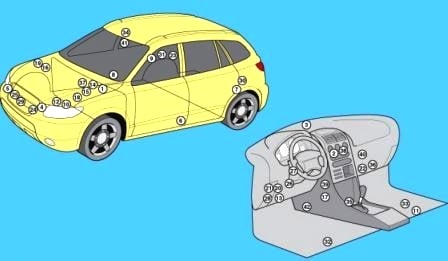

Position der elektronischen Steuergeräte
Beschreibung
- Elektronisches Steuergerät ABS – mit Bremsassistent
- Klima-/Heizungsregler – im Klima-/Heizungsbedienfeld
- Bestrahlungssensor (Klimaanlage)
- Aufprallsensor (SRS), links.
- Aufprallsensor (SRS), rechts
- Seitenaufprallsensor, Fahrerseite – B-Säule
- Seitenaufprallsensor, hinten links
- Seitenaufprallsensor, Beifahrerseite – B-Säule
- Seitenaufprallsensor, hinten rechts
- Diebstahlwarnanlage – Linke Federungssäule
- Audioverstärker – unter dem Sitz
- Batterie
- Diagnosestecker (DLC) 1 (16 Pin)
- Diagnosestecker (DLC) 2 (20 Pin) – in der Nähe des Bremskraftverstärkers
- Elektronisches Motorsteuergerät
- Elektronisches Steuergerät für Motorlager
- Motorölstandsregler – hinter der Mittelkonsole
- Sicherungskasten / Relais, Motorraum 1
- Sicherungskasten / Relais, Motorraum 2
- Sicherungskasten / Relais, Armaturenbrett
- Relais des Heizungsgebläsemotors – im Sicherungskasten / Relais unter dem Armaturenbrett
- Widerstand des Heizungsgebläsemotors (vorne) – hinter dem Handschuhfach
- Widerstand des Heizungsgebläsemotors (mit Klimaanlage hinten) – rechte Seite des Kofferraums
- Hupe, links.
- Signal, rechts.
- Elektronisches Steuergerät der Wegfahrsperre – an der Lenksäule
- Antenne der Wegfahrsperre – in der Nähe der Zündung
- 28 Multifunktionssteuergerät – im Sicherungskasten / Relais unter dem Armaturenbrett – Funktionen: Klimaanlage / Heizungsgebläsemotor, Diebstahlsicherung, Zentralverriegelung, Tagfahrlicht, beheizbare Außenspiegel, Gesamtverriegelung, elektrische Fensterheber, Nebelscheinwerfer, Notbeleuchtung, Scheinwerferwischer, Heckscheibenheizung, Innenbeleuchtung, vordere Positionsleuchten, hintere Positionsleuchten, Scheibenwischer/Waschanlage
- Außentemperatursensor
- Parkassistent-Steuerung – linker Kofferraum
- Heckscheibenwischer-/Waschanlagensteuerung – C-Säule
- Sitzheizungssteuerung Fahrer – unter dem Sitz
- Sitzheizungssteuerung Beifahrer – unter dem Sitz
- Schiebedachmotorsteuerung – im Schiebedachmotor
- Elektronisches SRS-Steuergerät
- Verteilergetriebesteuerung – neben dem Heizungsgebläsemotor
- Elektronisches Getriebesteuergerät (Automatikgetriebe) – Benzin – im elektronischen Motorsteuergerät
- Elektronisches Getriebesteuergerät (Automatikgetriebe) – Diesel – hinter dem Handschuhfach
- Wähl- und/oder Zündschloss-Steuergerät
- Relais des Getriebesteuerungssystems 1
- Regensensor (Frontscheibenwischer) ∕ Sonnensensor
- Seitenverschiebungssensor – unter der Fußmatte

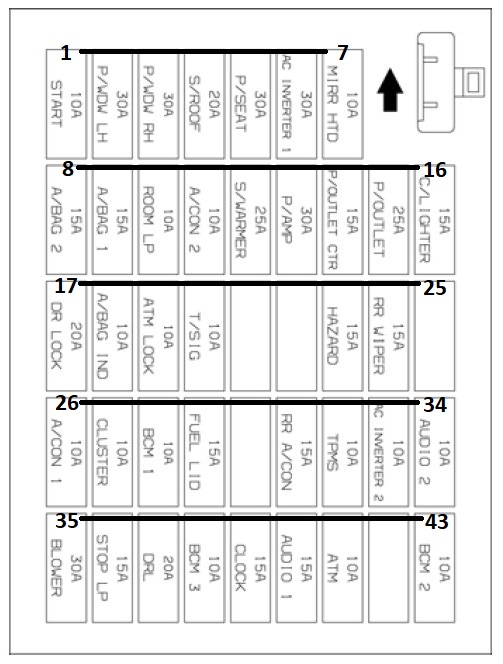

Sicherungskasten im Fahrgastraum
Befindet sich unter dem Armaturenbrett hinter der Schutzabdeckung.
Diagramm
Beschreibung
| 1 | 10A – Diebstahlsicherungssystem |
| 2 | 30A – Elektrische Fensterheber, hintere linke Tür |
| 3 | 30A – Elektrische Fensterheber, hintere rechte Tür |
| 4 | 20A – Elektrisches Schiebedach |
| 5 | 30A – Elektrisches Sitzsteuergerät |
| 6 | 30A – Modulare Fenstersteuerung |
| 7 | 10A – Spiegelsteuergerät |
| 8 | 15A – Steuergerät für passives Sicherheitssystem, Airbag |
| 9 | 15A – Steuergerät für passives Sicherheitssystem, Airbag |
| 10 | 10A – Instrumententafel;
Glühbirnen für Deckenbeleuchtung für Türeinstiegsbeleuchtung; Glühbirnen für Innenbeleuchtung. |
| 11 | 10A – Zentralheizung, Klimaanlage und Lüftung |
| 12 | 25A – Schalter für Vordersitzheizung |
| 13 | 30A – Audioverstärker |
| 14 | 15A – Steckdose für Zusatzausstattung im Mitteltunnelteppich |
| 15 | 25A – Steckdose für Zusatzausstattung im Kofferraum |
| 16 | 15A – Zigarettenanzünder |
| 17 | 20A – Zentralverriegelung der Türschlösser |
| 18 | 10A – Blinkeranlage |
| 19 | 10A – Schalthebel für Außenbeleuchtung;
Sensor für Lenksäulenposition; ESP-Schalter. |
| 20 | 10A – Alarmschalter |
| 21 | Reserve |
| 22 | 15A – Bremslichtschalter |
| 23 | 15A – Warnblinklichtschalter;
Griff des Außenlichtschalters; Elektronischer Karosserieregler; Spiegelregler. |
| 24 | 15A – Heckscheibenwischer |
| 25 | Reserve |
| 26 | 10A – Zentraleinheit für Heizung, Klimaanlage und Lüftung |
| 27 | 10A – Blinkeranlage;
Haupteinheit des Audiosystems; Reifendrucküberwachungsmodul. |
| 28 | 10A – Karosserie-ECM |
| 29 | 15A – Aktuator für Tankdeckelverriegelung |
| 30 | 10A – Akustischer Alarm der Diebstahlsicherung |
| 31 | 15A – Steuergerät für Heizung, Klimaanlage und Lüftung |
| 32 | 10A – Nebelscheinwerfer |
| 33 | 10A – Regensensor |
| 34 | 10A – Haupteinheit des Audiosystems;
Digitaluhr; Spiegelsteuergerät. |
| 35 | 30A – Luftgebläse |
| 36 | 15A – Bremslichtschalter |
| 37 | 20A – Tagfahrlicht |
| 38 | 10A – Karosserie-ECM |
| 39 | 15A – Digitaluhr |
| 40 | 15A – Haupteinheit des Audiosystems;
Digitaluhr. |
| 41 | 10A – Innenbeleuchtung;
Kofferraumbeleuchtung; Blinkeranlage. |
| 42 | Reserve |
| 43 | 10A – Elektrisches Sitzsteuergerät |
Motorraum
Hauptsicherungskasten
Befindet sich auf der linken Seite des Motorraums.
Beschreibung
| 1 | 10A – Geschwindigkeitssensor;
Automatikgetriebesteuerung. |
| 2 | 10A – Scheinwerferblockierung |
| 3 | 10A – Motorsteuerung;
Automatikgetriebesteuerung. |
| 4 | 20A – Scheinwerfer mit Abblendlicht |
| 5 | 10A – Wegfahrsperre;
Kraftstoffpumpenrelais;. Relais für Heizung, Klimaanlage und Lüftung |
| 6 | 15A – Luftmassenmesser;
Sauerstoffkonzentrationssensoren. |
| 7 | 20A – Zündspulen |
| 8 | 15A – Kraftstoffpumpe |
| 9 | 25A – Scheibenwaschanlage;
Regensensor; Scheibenwischer. |
| 10 | 15A – Steuergerät für Automatikgetriebe |
| 11 | 10A – Steuergerät für Antiblockiersystem (ABS) |
| 12 | 10A – Heizung, Klimaanlage und Lüftung |
| 13 | 40A – Zündschalter (Blockierung) |
| 14 | 15A – Motorsteuerung;
Elektromagnetische Ventile mit variabler Phase. |
| 15 | 40A – Motorsteuergerät |
| 16 | 10A – Rücklicht auf der linken Seite |
| 17 | Reserve |
| 18 | Reserve |
| 19 | Reserve |
| 20 | Reserve |
| 21 | Reserve |
| 22 | 10A – Nebelscheinwerfer |
| 23 | 50A – Hauptsicherung |
| 24 | 30A – Heizung, Klimaanlage und Lüftung |
| 25 | 40A – Starten (Block);
Anlasserrelais. |
| 26 | 40A – Steuergerät für Antiblockiersystem (ABS) |
| 27 | 40A – Motorkühlerlüfter |
| 28 | 20A – Steuergerät für Antiblockiersystem (ABS) |
| 29 | 10A – Heizung, Klimaanlage und Lüftung |
| 30 | 20A – Karosserie-ECM;
ECM; Steuermodul für Automatikgetriebe; Rückfahrbeleuchtung. |
| 31 | 40A – Elektrische Fensterheber |
| 32 | Reserve |
| 33 | 50A – Diebstahlwarnanlage;
Elektronische Sitzeinheit; Nebelscheinwerfer; Scheinwerferwaschanlage. |
| 34 | 10A – Rücklicht rechts |
| 35 | 125A – Sicherungsblock |
| 36 | 15A – Akustisches Signal |
| 37 | 40A – Elektromotor des Kühlerlüfters des Motorkühlsystems |
| 38 | 15A – Fernlicht des linken Scheinwerfers |
| 39 | 10A – Instrumentensatz |
| 40 | 10A – Generator |
| 41 | 15A – Belüftungsmodus der Windschutzscheibe |
| 42 | 30A – Beheizte Heckscheibe |
| 43 | Reserve |
| 44 | 15A – Fernlicht, rechter Scheinwerfer |
| 45 | 150A – Hauptsicherung |
Relais
| R1 | Rückfahrlichtrelais |
| R2 | Kühlerlüftermotorrelais |
| R3 | Nebelscheinwerferrelais |
| R4 | Relais für Heizung, Klimaanlage und Lüftung |
| R5 | Scheinwerferrelais |
| R6 | Motorsteuergerät-Relais |
| R7 | Anlassermotorrelais |
| R8 | Relais für Heizung, Klimaanlage und Lüftung |
| R9 | Relais für Heizung, Klimaanlage und Lüftung |
| R10 | Seitenlampenrelais |
| R11 | Relais für Abblendlicht des linken Scheinwerfers |
| R12 | Relais für Abblendlicht des rechten Scheinwerfers |
| R13 | Relais für elektrische Heckscheibenheizung oder Hecktür |
| R14 | Relais für Windschutzscheibenbelüftung |
| R15 | Hupenrelais |
| R16 | Scheibenwaschanlagenrelais |
| R17 | Regensensorrelais |
| R18 | Kraftstoffpumpenrelais |
Zusätzlicher Sicherungskasten
Installiert bei Dieselmotoren
Beschreibung
| ANSCHLUSS GLÜHKERZENSICHERUNG | Glühkerzenrelais 80A |
| KRAFTSTOFFFILTERHEIZUNG | 30A Kraftstofffilterheizungsrelais |
| PTC-HEIZUNG #1 | 40A PTC-Heizungsrelais 1 |
| PTC-HEIZUNG #2 | 40A PTC-Heizungsrelais 2 |
| PTC-HEIZUNG #3 | 40A PTC-Heizungsrelais 3 |
| R1 | Kraftstofffilterheizungsrelais |
| R2 | PTC-Heizungsrelais 2 |
| R3 | Reserve |
| R4 | PTC-Heizungsrelais 1 |
| R5 | PTC-Heizungsrelais 3 |
