Hyundai ix35 (Hyundai Tucson 2) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Hyundai ix35 (Hyundai Tucson 2), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fahrgastraum
Befindet sich unter dem Armaturenbrett; um darauf zuzugreifen, entfernen Sie die Schutzabdeckung in Pfeilrichtung.
Legende
Aufgaben
| AUDIO 1 | Audiosystem, audiovisueller Player mit Navigation, Konverter |
| Innenbeleuchtung | VSM, Klimaanlagensteuerung, Datenverbindung, Make-up-Spiegelbeleuchtung Fahrer-/Beifahrerseite, Blinker, Innenbeleuchtung, Instrumententafel (Anzeige), Zündschlüsselbeleuchtung und Türöffnungssensor, Sensor und Fotozelle für automatische Lichtsteuerung, Kofferraumbeleuchtung, Innenbeleuchtungsrelais, Klimaanlagen-ECU |
| MODUL 3(2) | Modul für automatische Scheinwerfer-Abstandsregelung, BCM, Schalter für Scheinwerfer-Abstandsregelung, Aktuator für Scheinwerfer-Abstandsregelung links/rechts, elektrochromatischer Rückspiegel, ICM-Sicherungskasten (Relais für Sitzheizung hinten links, Relais für Sitzheizung hinten rechts), elektronische Schlüssel-ECU |
| Starten | Motorraumrelais und Sicherungskasten (Relais 4), Getriebereichsschalter, Zündschloss, ECM, elektronische Schlüssel-ECU |
| Airbag-Anzeige | Instrumententafel (Anzeige) |
| GRUPPE | Instrumententafel, Lichtmaschine, Konsolenschalter, BCM, Audiosystem, Sicherheitsgurtwarnschalter, ISG-Schalter, AV-Haupteinheit mit Navigation |
| Beheiztes Lenkrad | Kontaktschalter (beheiztes Lenkrad) |
| MODUL 4 | Motorraumrelais und Sicherungskasten (Relais 1, Relais 11, Relais 14), Dieseleinheit (Relais 2, Relais 3), Klimaanlagen-ECU, Ionisator im Armaturenbrett, Schiebedachmotor, Regensensor |
| STECKDOSE 2 | Zigarettenanzünder und vordere Steckdose, hintere Steckdose |
| AUDIO 2 | Verstärker, elektrischer Seitenspiegelregler, elektronische Schlüssel-ECU, VSM, Konverter |
| Airbag | SRS ECU, Beifahrerairbag-Anzeige |
| MODUL 1 | IPS ECU (ON/START-Eingang), 4WD ECU, DBC-Schalter, Multifunktionsschalter, Lenkwinkelsensor, ESP OFF-Schalter, Bremslichtschalter (Benzinmotor), Parksensor hinten rechts (außen), Parksensor vorne links/rechts, TPMS (Reifendrucküberwachungssystem), Parksensor vorne links/rechts (zentral), intelligente Parkassistenz-ECU, Konverter |
| PTF hinten | ICM-Sicherungskasten (Relais für hintere Nebelscheinwerfer) |
| Frontscheibenreiniger | Motorraum-Sicherung und Sicherungskasten (Relais 12, Relais 13), Frontscheibenwischermotor, Multifunktionsschalter (Scheibenwischer) |
| Beheizte Vordersitze | Konsolenschalter |
| STECKDOSE 1 | Zigarettenanzünder und vordere Steckdose |
| MDPS | MDPS-Block |
| Rückfahrbeleuchtung | Rücklicht links/rechts (innen), Spiegel mit elektrochromatischer Funktion, VSM, Audiosystem, audiovisueller Player mit Navigation |
| MODUL 2 | BCM, ECU elektronische Schlüssel |
| Heckscheibenreiniger | ICM-Relais-Sicherungskasten (Heckscheibenwischerrelais), Heckscheibenwischermotor, Multifunktionsschalter (Scheibenwischer) |
| Oberer Deckel | Motor des oberen Deckels |
| IG 1 | Sicherungskasten und Relais im Motorraum (Sicherungen – F23, F24, F25) |
| Klimaanlage | Klimaanlagen-ECU, Lüftermotor |
| Beheizte Rücksitze | ICM-Relais-Sicherungskasten (Relais für Sitzheizung hinten links, Relais für Sitzheizung hinten rechts) |
| Elektrisches Fenster rechts | Hauptfensterschalter, Beifahrerfensterschalter, hinterer rechter Fensterschalter; |
| Spiegel | Elektrischer Außenspiegelregler |
| Elektrischer Fahrersitz | Manueller Fahrersitzregler |
| INTELLIGENTER SCHLÜSSEL | Elektronische Schlüssel-ECU, START/STOP-Taste |
| PDM | ECU elektronische Schlüssel |
| Elektrisches Fenster links | Hauptschalter für elektrische Fensterheber, Schalter für elektrisches Fenster Beifahrer, Schalter für elektrisches Fenster hinten links |
| AMP | Verstärker, Konverter |
| Beheizte Spiegel | PCM / ECM, Schalter für beheizte Heckscheibe, elektrischer Spiegel Fahrer-/Beifahrerseite |
| Fenstersteuerung mit Einklemmschutz | Modul für elektrisches Fahrerfenster mit Einklemmschutz |
| Modul 5 | Schalthebel Automatikgetriebe, Parkassistenz-Piepser hinten, TPMS (Reifendrucküberwachungssystem) |
| Alarm | ICM-Relais-Sicherungskasten (Hupenrelais, Blinker- und Alarmrelais), BCM |
Die als POWER OUTLET gekennzeichneten Sicherungen sind für die Zigarettenanzünder- und USB-Steckdose zuständig.
In dieser Einheit können auch separate, nicht entfernbare Relais angeschlossen werden:
- Relais für Innenbeleuchtung
- Relais für Türverriegelung
- Relais für Türöffnung
- Relais für Kofferraumtür
- Relais für elektrische Fensterheber
Motorraum
Sicherungskasten
Befindet sich auf der linken Seite des Motorraums hinter der Batterie.

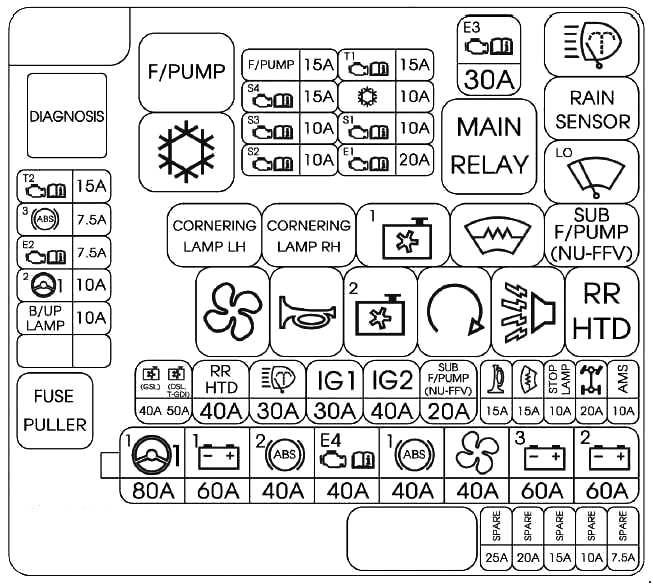

Legende des Deckels
Diagramm
Zweck
| FL1 | 80A Elektrische Servolenkung |
| FL2 | 60A Sicherungskasten Armaturenbrettanschluss |
| FL3 | ESP- und ABS-Steuergerät 40A |
| FL4 | 40A EMS-Sicherungskasten |
| FL5 | ESP- und ABS-Steuergerät 40A |
| FL6 | 40A Heizlüfterrelais |
| FL7 | 60A Sicherungskasten Armaturenbrettanschluss |
| FL8 | 60A Sicherungskasten Armaturenbrettanschluss |
| FL9 | Kühlerlüfter 40A |
| FL10 | 40A Beheizte Heckscheiben |
| FL11 | 30A Scheinwerferwaschanlage |
| FL12 | 40A Zündschalter (Verriegelung) |
| FL.13 | 40A Anlasserrelais, Zündschalter |
| F14 | 15A Alarmsirenenrelais |
| F15 | 15A Beheizte Frontscheiben |
| F 16 | 10A Bremslicht |
| F17 | 20A Traktionskontrolle 4×4 |
| F18 | Zündspulen 20A, Kondensator |
| F19 | 7,5A Anlasserrelais, Park-/Neutralstellung Automatikgetriebe, MAF-Sensor, Multifunktionsschalter |
| F20 | 7,5 A ESP, ABS- und ICM-Steuergerät, Universalschalter, Glühkerzenrelaismodul, Kraftstofffilter-Wassersensor, Kraftstofffilter-Heizrelais |
| F21 | 7,5A Automatikgetriebe-Wahlschalter |
| F22 | 15A Kraftstoffpumpe |
| F23 | 15A Sauerstoffkonzentrationssensor, Kühlerlüfter *.
Kraftstoffdruckregelventil **. Motorblockiermodul, Nockenwellenpositionssensor, Kraftstoffpumpenrelais, Kraftstoffdruckregelventil, Hauptdruckregelventil *** |
| F24 | 10A Klimaanlage, Düsen*.
Bremslicht, Sauerstoffkonzentrationssensor, Klimaanlage, Kühlerlüfterrelais **. Kurbelwellenpositionssensor, Sauerstoffkonzentrationssensor, Klimaanlage *** |
| F25 | 10A Bremslichtschalter *** |
| F26 | 15A RSM *
TCM *** |
| F27 | Klimaanlage 10A |
| F28 | Modul 10A TCM, Magnetventil Einspritzsteuerung, Kurbelwellenpositionssensor, Nockenwellenpositionssensor, Ölregelventil, Magnetventil Tankreinigung *.
Magnetventil EGR-Kühlung (Abgasrückführung), elektrischer VGT-Start (Gasverteilungssystem), automatisches Motorblockiermodul, CMP-Sensor, Glühkerzenrelais-Sicherungskasten, Ölstandsensor **. Elektroventil EGR-Kühlung (Abgasrückführung), elektrischer VGT-Start (Gasverteilungssystem), Ölstandsensor, Motorkühlerlüfter *** |
| F29 | 20A Zündspulen *, ECM **, ECM *** |
| FL30 | Motorsteuerungsrelais 30A |
| R1 | Kraftstoffpumpenrelais |
| R2 | Klimaanlagenrelais |
| R3 | Motorsteuerungsrelais (Hauptrelais) |
| R4 | Bremswarnrelais / Scheinwerferdüsenrelais |
| R5 | Wischerrelais (Regensensor) |
| R6 | Wischerrelais (langsamer Modus) |
| R7 | Lüfterrelais |
| R8 | Hupenrelais |
| R9 | Relais – elektrischer Lüfter schnelle Kühlung |
| R10 | Relais beheizte Frontscheibe |
| R11 | Motorsteuerungsrelais |
| R12 | Elektrischer Lüfter Klimaanlage |
| R13 | Hupenrelais |
| R14 | Kühlerlüfterrelais (niedrig) |
| R15 | Anlasserrelais |
| R16 | Relais Diebstahlwarnanlage |
| R17 | Relais beheizte Heckscheibe |
Zusätzlicher Sicherungskasten

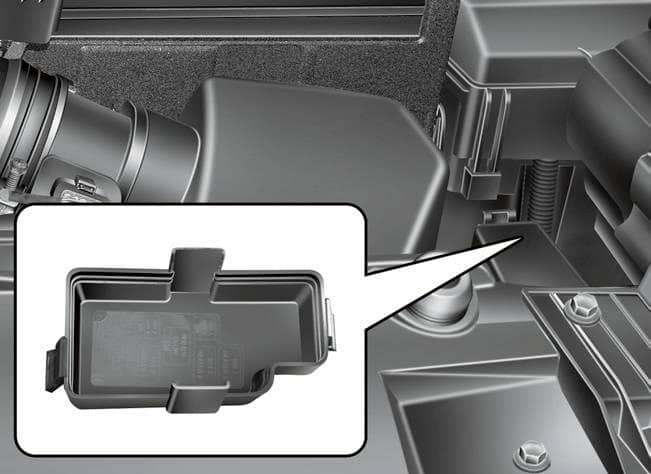

Installiert in Modellen mit Dieselmotor.

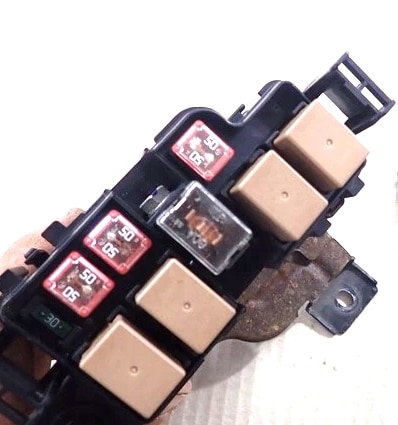

Foto zu Illustrationszwecken

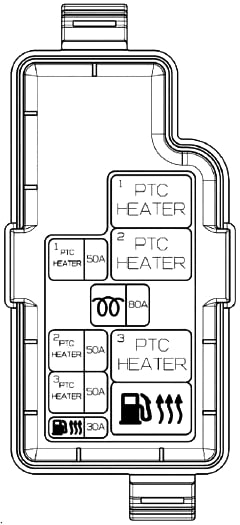

Diagramm
Hauptsicherung

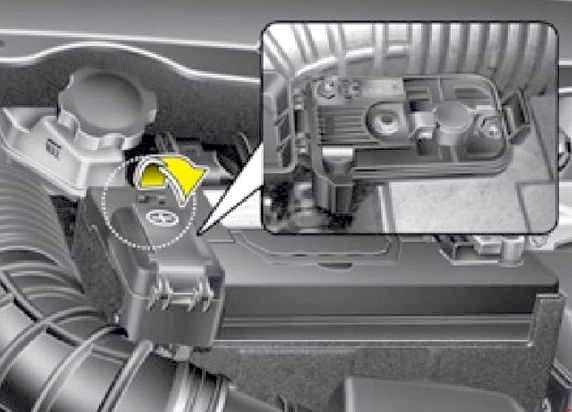

In vielen Hyundai ix35-Fahrzeugen befindet sich die Hauptstromsicherung am Pluspol der Batterie und ist als Hochleistungssicherung ausgeführt.
Diagramm
Über Hyundai ix35 (Hyundai Tucson 2)
Der Hyundai ix35, auch bekannt als Hyundai Tucson 2, ist ein kompaktes SUV, das sich durch modernes Design und Praktikabilität auszeichnet. Dieses Modell bietet verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren, die für ihre Zuverlässigkeit und Effizienz bekannt sind. Der Hyundai ix35 ist beliebt für seine Geräumigkeit, seinen Komfort und seine fortschrittliche technologische Ausstattung, die Sicherheitsmerkmale und ein Infotainmentsystem umfasst. Dank seiner Fahreigenschaften und robusten Konstruktion ist er ideal für Fahrten in der Stadt und außerhalb der Stadt.
Schaltplan des Sicherungskastens Hyundai ix35 (Hyundai Tucson 2)
Diese Seite zeigt den Schaltplan des Sicherungskastens für den Hyundai ix35 (Hyundai Tucson 2), der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Fahrers. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
