Hyundai Elantra VI (2015-2020) – Sicherungskasten
Hyundai Elantra VI – Sicherungskastenbelegung
Baujahr: 2015, 2016, 2017, 2018, 2019, 2020
Die Sicherungen der Zigarettenanzündersteckdose (Steckdosen, einschließlich USB) im Hyundai Elantra VI sind die POWER OUTLET Sicherung im Motorraum.

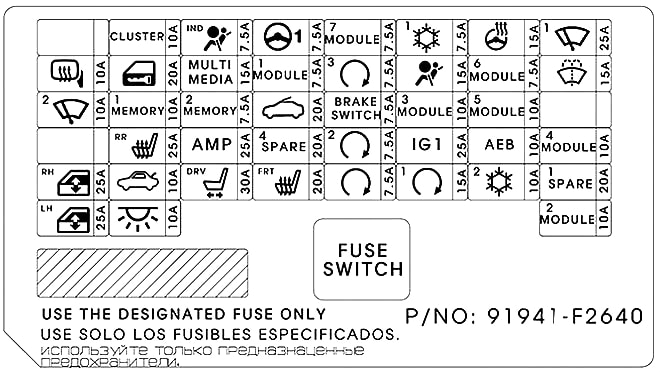

Sicherungskasten im Innenraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Beschreibung
| BEHEIZTER SPIEGEL | 10A Außenspiegel Fahrer- und Beifahrerseite;
Klimaanlagen-Steuermodul. |
| WISCHER 2 | 10A PCM;
BCM. |
| FENSTER P/DX | 25A Fensterheberrelais rechts |
| FENSTER P/SX | 25A Fensterheberrelais links;
Fensterheber-Sicherheitsmodul auf der Fahrerseite. |
| KONSOLE | 10A Blinker |
| TÜRVERRIEGELUNG DR | 20A Türverriegelungs- und Entriegelungsrelais;
Rückwärtsverriegelung (Entriegelungsrelais für zwei Umdrehungen). |
| SPEICHER 1 | 10A Fahrertür-/Beifahrertürmodul;
Fahrer-IMS-Modul; Klimaanlagen-Steuermodul; Blinkerset; Elektrochromatischer Rückspiegel; BCM; Daten-Schnittstellenstecker. |
| S/HEIZUNG RR | 15A Steuermodul für die Sitzheizung hinten |
| KOFFERRAUM | 10A Kofferraumrelais |
| INNENBELEUCHTUNG | 10A Innenbeleuchtung;
Schminklicht vorne links und rechts; Konsolen-Deckenleuchte; Zündschlüssel ILL. & Türwarnschalter; Kofferraumbeleuchtung. |
| A/BAG IND | 7.5A Blinkerset;
Klimaanlagen-Steuergerät. |
| MULTIMEDIA | 15A CD-Player;
Audio; Audio/Video- und Navigationsgerät. |
| SPEICHER 2 | 7,5A Speicher |
| AMP | 25A Verstärker |
| P/FAHRERSITZ | 30A Manueller Fahrersitzschalter;
Fahrer-IMS-Modul. |
| MDPS | 7,5 A MDPS-Einheit |
| MODUL 1 | 7,5A Zentralverriegelung;
Intelligenter Außentürgriff für Fahrer und Beifahrer; Fahrer- und Beifahrertürmodul. |
| SCHIEBEDACH | 20A Schiebedach |
| ERSATZ 1 | 10A Reserve |
| S/HEIZUNG FRT | 20A Steuermodul für die Sitzheizung vorne |
| MODUL 7 | 7,5A Steuermodul für die Sitzheizung vorne;
Steuermodul für die Sitzheizung hinten, Schiebedachmotor. |
| PDM 3 | 7,5A Intelligentes Schlüssel-Steuermodul;
Wegfahrsperrenmodul. |
| BREMSSCHALTER | 7,5 A Bremslichtschalter;
Intelligentes Schlüssel-Steuermodul. |
| PDM 2 | 7,5A Intelligentes Schlüssel-Steuermodul;
Wegfahrsperrenmodul. |
| STARTEN | 7,5 A Intelligenter Schlüssel
Zündschalter Getriebeschalter |
| A / CON 1 | 7,5 A Ionisator;
Klimaanlagen-Steuermodul; E/R-Sicherungskasten (Klimaanlagenrelais, Lüfterrelais). |
| AIRBAG | 15A SRS-Steuermodul;
Beifahrererkennungssensor. |
| MODUL 3 | 10A Bremslichtschalter;
BCM; Sportmodus-Schalter; Fahrer- und Beifahrertürmodul. |
| IG1 | 25A PCB-Block (Sicherungen: ABS3, ECU5, TCU2) |
| PDM 1 | 15A Intelligentes Schlüssel-Steuermodul |
| BEHEIZTES LENKRAD | 15A Beheiztes Lenkrad |
| MODUL 6 | 7,5 A Intelligentes Schlüssel-Steuermodul BCM |
| MODUL 5 | 10A Airbag-Schalter;
Elektrochromatischer Spiegel; Blinkerhebel für Automatikgetriebe; Hauptgerät des A/V- und Navigationssystems; Audiosystem; Klimaanlagen-Steuermodul; Konsolenschalter, links/rechts; Scheinwerfer links und rechts; Steuermodul für die Sitzheizung vorne; Steuermodul für die Sitzheizung hinten; Fahrer-IMS-Modul. |
| AEB | 10A AEB-Modul |
| A / CON 2 | 10A E/R-Sicherungskasten (Lüfterrelais);
Lüftermotor; Lüfterwiderstand; Klimaanlagen-Steuermodul. |
| SCHEIBENWISCHER 1 | 25A Scheibenwischermotor;
PCB-Einheit (Relais für vorderen Scheibenwischer (unten)). |
| WASCHEN | 15A Multifunktionsschalter |
| MODUL 4 | 10A DBL-Block;
Spurverlassenswarnung; Einparkhilfe-Summer; BCM; Totwinkelradar links und rechts. |
| ERSATZ 2 | 10A Reserve |
| MODUL 2 | 10A E/R-Sicherungskasten (Steckdosenrelais);
USB-Ladebuchse; Intelligentes Schlüssel-Steuermodul; BCM; Audio; A/V- und Navigations-Haupteinheit; CD-Player; Schalter für elektrisch verstellbare Außenspiegel; Verstärker. |

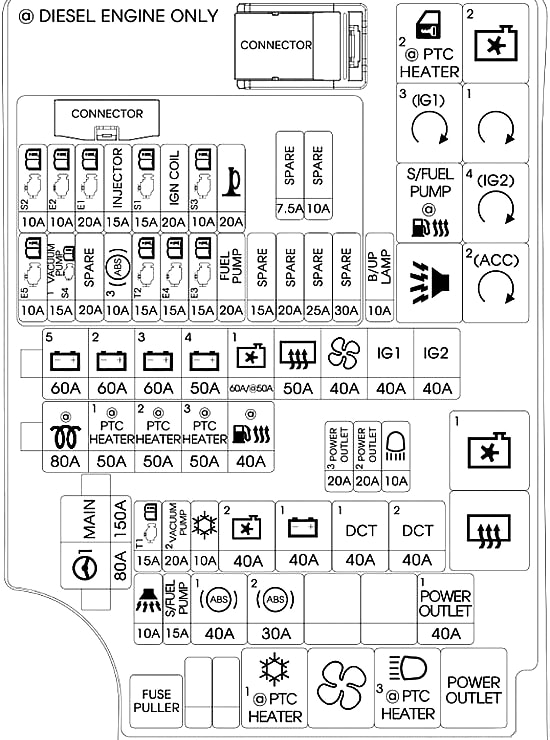

Sicherungskasten im Motorraum
Befindet sich auf der rechten Seite unter der Motorhaube, neben der Batterie.
Beschreibung
| HAUPT | 180A Sicherung: ABS1, ABS2, B / ALARMHORN, STROMVERSORGUNG |
| MDPS | 80A MDPS-Einheit |
| B+ 5 | 60A PCB-Satz (Sicherungen: ECU3, ECU4, HORN, KRAFTSTOFFPUMPE, MOTORSTEUERRELAIS) |
| B+ 2 | 60A Smart-Sicherungskasten (Sicherungen: S / HEIZUNG FRT, ARISU) |
| B+ 3 | 60A Smart-Sicherungskasten (Sicherungen: ARISU, IPS) |
| B+ 4 | 50A Smart-Sicherungskasten (Sicherung: S / HEIZUNG FRT, FENSTER P/SX, FENSTER P/DX, BAU, SCHIEBEDACH, AMP, P/SITZ KOND.) |
| KÜHLGEBLÄSE 1 | 60A Kühlgebläse |
| HEIZUNG HINTEN | 50A Heizungsrelais hinten |
| LÜFTER | 40A Lüfterrelais |
| IG1 | 40A Zündschalter;
E/R-Sicherungskasten (PDM-Relais Nr. 2, Nr. 3 (ACC/IG1)) |
| IG2 | 40A Zündschalter, E/R-Sicherungskasten (PDM-Relais Nr. 4 (IG2), START-Relais) |
| RÜCKFAHRLICHT | 10A Elektrochromatischer Spiegel;
Rückleuchte (IN), links/rechts; Smart-Sicherungskasten (IPS-Steuermodul) |
| STROMVERSORGUNG 3 | 20A Zigarettenanzünder |
| STROMVERSORGUNG 2 | 20A Steckdose vorne |
| H/LAMP HI | 10A Scheinwerfer |
| TCU 1 | 15A Reserve |
| VAKUUMPUMPE 1 | 20A Kraftstoffpumpe |
| A / CON | 10A Klimaanlagenrelais |
| KÜHLGEBLÄSE 2 | 40A Kühlgebläse-Relais 1/2 |
| B+ 1 | 40A Smart-Sicherungskasten (Verluststromkreis-Schalter, Sicherung: BREMSSCHALTER, MODUL 1, MOTORBLOCKIERUNG, PDM 1, PDM 2) |
| DCT1 | 40A Nicht verwendet |
| DCT2 | 40A Nicht verwendet |
| B/ALARMHORN | 10A B / Hornrelais |
| S / KRAFTSTOFFPUMPE | 15A Kraftstoffpumpe |
| ABS 1 | 40A ESC-Modul, universeller Steueranschluss |
| ABS 2 | 30A ESC-Modul, universeller Steueranschluss |
| POWER OUTLET 1 | 40A Steckdosenrelais |
| ECU 5 | 10А PCM |
| VAKUUMPUMPE | 15A Vakuumpumpe |
| ERSATZ | 20A Reserve |
| ABS 3 | 10A ESC-Modul, universeller Steueranschluss |
| TCU 2 | 15A Getriebeschalter, Rückwärts-/Rückwärts-Verbindungsbox (Sicherung: RÜCKFAHRLICHT) |
| ECU 4 | 15А PCM |
| ECU 3 | 15А PCM |
| KRAFTSTOFFPUMPE | 20A Kraftstoffpumpenrelais |
| SENSOR 2 | 10A Tankverschlussventil;
Magnetventil zur Belüftungssteuerung; Magnetventil für variablen Einlass; E/R-Verbindungsbox (Kühlgebläse-Relais 1/2). |
| ECU2 | 10A Reserve |
| ECU1 | 20 А PCM |
| EINSPRITZUNG | 15A Einspritzdüse # 1 / # 2 / # 3 / # 4 |
| SENSOR 1 | 15A Sauerstoffsensor (OBEN / UNTEN) |
| ZÜNDSPULE | 20A Zündspule # 1 / # 2 / # 3 / # 4 |
| SENSOR 3 | 10А Ölflussregelventil Nr. 1/Nr. 2/Nr. 3;
Elektronischer Temperatursensor; Kraftstoffpumpenrelais. |
| HORN | 20A Hornrelais |
