Hyundai Nexo (2018-2019) – Sicherungskasten

Hyundai Nexo (2018-2019) – Sicherungskastenbelegung

Baujahr: 2018, 2019.

Sicherung des Zigarettenanzünders (Steckdose) im Hyundai Nexo (2018-2019) ist Sicherung 36 im Sicherungskasten

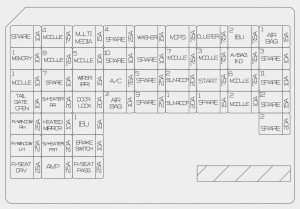

Armaturenbrett

Sicherungsname	[A]	Geschützte Komponente
MEMORY1	10	Heckklappen-Leistungsmodul, Klimaanlagen-Steuermodul, Klimaanlagen-Bedienfeld
MODULE1	10	ICM-Sicherungskasten (Außenspiegel-Klapp-/Ausklapprelais), A/V- und Navigations-Haupteinheit (Warnblinkschalter), Getriebeschalter (SBW), automatischer Licht- und Fotosensor, fahrer-/beifahrerseitiger Außenspiegel, Blinker-Set
TAIL GATE OPEN	10	Heckklappenrelais
P / WINDOW RH	25	Fensterheberrelais RH
P/WINDOW LH	25	Fensterheberrelais LH, Fahrersicherheitsfenstermodul
P / SEAT DRV	25	Manueller Fahrersitzschalter
MODULE 4	7,5	IBU, intelligentes Parkassistenzsystem mit Fernbedienung, VESS-Einheit, elektronischer Feststellbremsschalter, Spurhalteassistent (Linie), Toter-Winkel-Kollisionswarnung LH/RH, Kollisionspad-Schalter, PE-Kameraverbindungsblock (universeller Steueranschluss)
MODULE 8	7,5	Datenverbindungsanschluss, Notfallpad-Schalter, elektrochromatischer Spiegel
S / HEATER RR	20	Sitzheizung hinten
HEATED MIRROR	10	Fahrer-/Beifahrer-Außenspiegel, Klimaanlagen-Bedienfeld
S / HEATER FRT	20	Vordere Belüftung/Sitzheizung Sitzsteuermodul
AMP	25	AMP
MULTI MEDIA	15	A/V- und Navigations-Haupteinheit, Schalterfeld der Mittelkonsole
MODULE 5	10	Vordere Belüftung/Sitzheizung Sitzsteuermodul, AMP, A/V- und Navigations-Haupteinheit, Klimaanlagen-Bedienfeld, PTC-Heizung, Klimaanlagen-Steuermodul, elektrochromatischer Spiegel, Sitzheizung hinten
WIPER (RR)	15	ICM-Sicherungskasten (Heckwischerrelais), Heckwischermotor
DOOR LOCK	20	Türverriegelungsrelais, Türentriegelungsrelais, ICM-Sicherungskasten (Doppel-Dreh-Türentriegelungsrelais)

IBU1	15	IBU
BREMSSCHALTER	10	IBU, Bremslichtschalter
P / BEIFAHRER	25	Manueller Beifahrersitz-Einstellschalter
A / C	7,5	Klimaanlagen-Steuermodul, Fahrzeugtemperatursensor, Klimaanlagen-Bedienfeld, Cluster-Ionizer, Klimaanlagenkompressor, PE-Kameraverbindungsblock (Lüfterrelais)
AIR BAG2	10	SRS-Steuermodul
WASCHANLAGE	15	Multifunktionsschalter
MDPS	7,5	MDPS-Einheit
MODUL 7	7,5	Vordere Belüftung/Sitzheizung Sitzsteuermodul, AC-Inverter, Sitzheizung hinten, Ansichtsüberwachungsmodul, hintere Steckdose
SCHIEBEDACH2	20	Schiebedacheinheit
DSUNROOF1	20	Schiebedacheinheit
CLUSTER	7,5	Instrumentencluster
MODUL 3	7,5	SCU, Getriebewahlschalter (SBW), IDC, VPD-Sensor, Bremslichtschalter, HMU, BMS-Steuermodul
START	7,5	FCU, IBU
IBU2	7,5	IBU
A / BAG IND	7,5	Blinker-Set, Klimaanlagen-Bedienfeld
MODUL 6	7,5	IBU
MODUL 2	10	BMS-Steuermodul, kabelloses Ladegerät, USB-Ladegerät LH/RH, A/V- und Navigations-Haupteinheit, Schalterfeld der Mittelkonsole, Verstärker, Ansichtsüberwachungsmodul, Außenspiegel-Stromschalter, IBU
AIR BAG1	15	SRS-Steuermodul, Beifahrer-Anwesenheitserkennungssensor

Sicherungskasten im Brennstoffzellen-Leistungsmodul-Fach

Typ	Sicherungsname	[A]	Geschützter Stromkreis
MULTI FUSE-1	B + 2	60	ICU-Verbindungsblock (IPS-Steuermodul, IPS1)
	B + 3	60	ICU-Verbindungsblock (IPS-Steuermodul)
	COOLING PE PUMP	40	PE-Kammer-Kühlmittelpumpe (CPP)
	EPB2	40	Elektronisches Bremssteuermodul
	IG2	40	PE-Kammer-Verbindungsblock (IG2-Relais)
	EPB1	40	Elektronisches Bremssteuermodul, PE-Kammer-Verbindungsblock (universeller Steueranschluss)
	B + 4	60	ICU-Verbindungsblock (Sicherung – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN)
	IMEB	80	Elektronisches Bremssteuermodul
MULTI FUSE-2	BLOWER	50	PE-Kammer-Verbindungsblock (Lüfterrelais)
	MDPS	80	MDPS-Einheit
SICHERUNG	HVJB LV	15	HV-Steckverbinderblock
	RCU	15	Fahrer-/Beifahrer-Automatik-Waschtürgriffmodul, LH/RH-Automatik-Wasch-Hecktürgriffmodul

KRAFTSTOFFTÜR ÖFFNEN	7,5	ICM-Relaiskasten (Tankklappenrelais)
E-SHIFTER	40	PE-Kammer-Verbindungsblock (E-Schalterrelais)
INVERTER	30	AC-Inverter
HINTEN BEHEIZT	40	PE-Kammer-Verbindungsblock (Heckheizungsrelais)
B + 1	50	ICU-Verbindungsblock (Sicherung – MODULE1, AIR BAG2, MODULE8, S / HEATER RH, DOOR LOCK, IBU1, Bremsschalter), automatisches Streustrom-Deaktivierungsrelais
ELEKTRISCHE HECKKLAPPE	30	Elektrisches Heckklappenmodul
WISCHER FRT	30	Frontwischermotor
KÜHLMITTELPUMPE STACK	10	Kühlmittelpumpe Stack (CSP)
INVERTER LV	7,5	Inverter
BHDC	7,5	IDC
HMU1	10	HMU
BATTERIEMANAGEMENT	10	BMS-Steuermodul
BRENNSTOFFZELLEN-STEUERGERÄT	15	FCU
BMS LÜFTER	15	PE-Kammer-Verbindungsblock (BMS-Lüfterrelais)

Über den Hyundai Nexo (2018-2019)

Der Hyundai Nexo ist ein innovatives SUV, das seit 2018 produziert wird und mit Wasserstoff-Brennstoffzellen angetrieben wird. Dieses Modell ist bekannt für seinen umweltfreundlichen Betrieb, da es nur Wasserdampf emittiert. Der Nexo bietet ein modernes Design und fortschrittliche Technologien, einschließlich Fahrerassistenzsystemen und Infotainment. Das Fahrzeug ist mit einem leistungsstarken Elektromotor ausgestattet, der eine reibungslose und leise Fahrt ermöglicht. Der Hyundai Nexo ist so konzipiert, dass er eine lange Reichweite und schnelles Tanken bietet, was ihn praktisch für den täglichen Gebrauch macht.

Sicherungskastenbelegung Hyundai Nexo

Diese Seite zeigt die Sicherungskastenbelegung für den Hyundai Nexo, die entscheidend für die Identifizierung und den Austausch von Sicherungen ist. Typische Positionen des Sicherungskastens in diesem Fahrzeug sind im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion des Fahrzeugs unerlässlich, und seine korrekte Wartung ist entscheidend für die Sicherheit und Zuverlässigkeit des Hyundai Nexo.
