Hyundai Accent (2018-2019) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Hyundai Accent (2018–2019), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

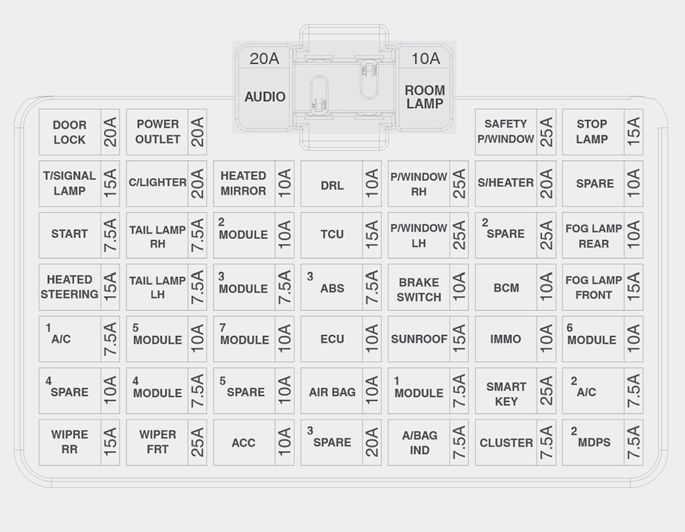

Hyundai Accent (2018-2019) – Sicherungspanel-Schema

Baujahr: 2018, 2019.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Hyundai Accent (2018-2019) sind die Sicherung Nr. 2 (Zigarettenanzünder) und Nr. 6 (Zubehörsteckdose) im Sicherungspanel des Armaturenbretts.

Armaturenbrett

Name	Stromstärke [A]	Beschreibung
DOOR LOCK	20	I/P-Steckverbinderverriegelung (Heckklappenentriegelungsrelais, Türverriegelungs- und Entriegelungsrelais, Doppeldreh-Entriegelungsrelais).
POWER OUTLET	20	Steckdose
SAFETY P/WINDOW	25	Fahrer-Sicherheitsmodul für elektrische Fensterheber
STOP LAMP	15	I/P-Steckverbinderverriegelung (elektronisches Stoppsignalmodul)
T/SIGNAL LAMP	15	BCM, SLM
C/LIGHTER	20	Zigarettenanzünder
HEATED MIRROR	10	Stromversorgung der Außenspiegel für Fahrer und Beifahrer; Klimaanlagen-Steuermodul.
DRL	10	BCM
P / WINDOW RH	25	Hauptfensterschalter; Beifahrerfensterschalter.
S / HEATER	20	Steuermodul für die Sitzheizung vorne
SPARE1	10	–
START	7,5	Mit Smart Key: ECM/PCM; E/R-Steckverbinderverriegelung (Startrelais); Smart Key Steuermodul; Getriebeschalter; Zündung; Kupplungsschalter; Ohne Smart Key: Diebstahlwarnrelais; Getriebeschalter; Zündverriegelung; Kupplungsschalter.
TAIL LAMP RH	7,5	Rechter Hauptscheinwerfer; Rechtes kombiniertes Rücklicht (OUT); Rechtes Kennzeichenlicht; Rechtes kombiniertes Rücklicht (IN); ILL (+).
MODULE2	10	FCA-Modul; Crash Pad Schalter.
TCU	15	E/R-Steckverbinderverriegelung (Sicherung – B/UP LAMP); A/T-Getriebegriff; Motor-Gamma-Brückenschalter; Bremslichtschalter.
P/WINDOW LH	25	Hauptfensterschalter
SPARE2	25	–
FOG LAMP REAR	10	Nebelschlussleuchten
HEATED STEERING	15	Lenkradheizung
TAIL LAMP LH	7,5	Linker Hauptscheinwerfer; Linkes kombiniertes Rücklicht (OUT); Linkes Kennzeichenlicht; Linkes kombiniertes Rücklicht (IN);
MODULE3	7,5	Steuermodul für die Sitzheizung vorne; Audio; Elektrochromatischer Spiegel; Klimaanlagen-Steuermodul; Uhrfeder; A/T-Getriebegriffanzeige.
ABS3	7,5	E/R-Steckverbinderverriegelung (universeller Prüfstecker); ESC-Modul
BRAKE SWITCH	10	Smart Key Steuermodul; Bremslichtschalter.

BCM	10	BCM
NEBELSCHEINWERFER VORNE	15	I/P-Steckverbinderblock (Relais Nebelscheinwerfer vorne)
A/C1	7,5	E/R-Steckverbinderblock (Lüfterrelais); Klimaanlagen-Steuermodul.
MODULE5	10	Schiebedachmotor; Steuermodul für die Sitzheizung vorne.
MODULE7	10	TPMS-Einheit
ECU	10	ECM/PCM; Wegfahrsperrenmodul; Smart Key Steuermodul.
SCHIEBEDACH	15	Schiebedachmotor
IMMO.	10	Wegfahrsperrenmodul
MODULE6	10	Schlüsselsolenoid
SPARE4	10	–
MODULE4	7,5	SLM; BCM; Smart Key Steuermodul.
SPARE5	10	–
AIR BAG	10	SRS-Steuermodul; Anwesenheitssensor.
MODULE1	7,5	BCM; SLM; Schlüsselblock.
SMART KEY	25	Smart Key Steuermodul
A/C2	7,5	–
WISCHER RR	15	Multifunktionsschalter; Heckscheibenwischermotor; Heckscheibenwischerrelais.
WISCHER FRT	25	Multifunktionsschalter; Frontscheibenwischermotor; E/R-Steckverbinderblock (Wischerrelais).
ACC	10	I/P-Steckverbinderblock (Relais Stromausgang); BCM; SLM; Audio; Schlüsselblock; Außenspiegel-Stromschalter; Smart Key Steuermodul; USB-Ladeanschluss.
SPARE3	20	–
A/BAG IND	7,5	Anzeigesatz; Klimaanlagen-Steuermodul.
CLUSTER	7,5	Instrumentencluster
MDPS2	7,5	MDPS-Einheit
AUDIO	20	Audio
ROOM LP	10	I/P-Steckverbinderblock (Innenbeleuchtungsrelais); Dachhimmelbeleuchtung; Klimaanlagen-Steuermodul; SLM; BCM; Automatischer Lichtsensor; TPMS-Modul; Anzeigesatz; Datenschnittstellenanschluss; Innenbeleuchtung; Kofferraumbeleuchtung; Elektrochromatischer Spiegel.

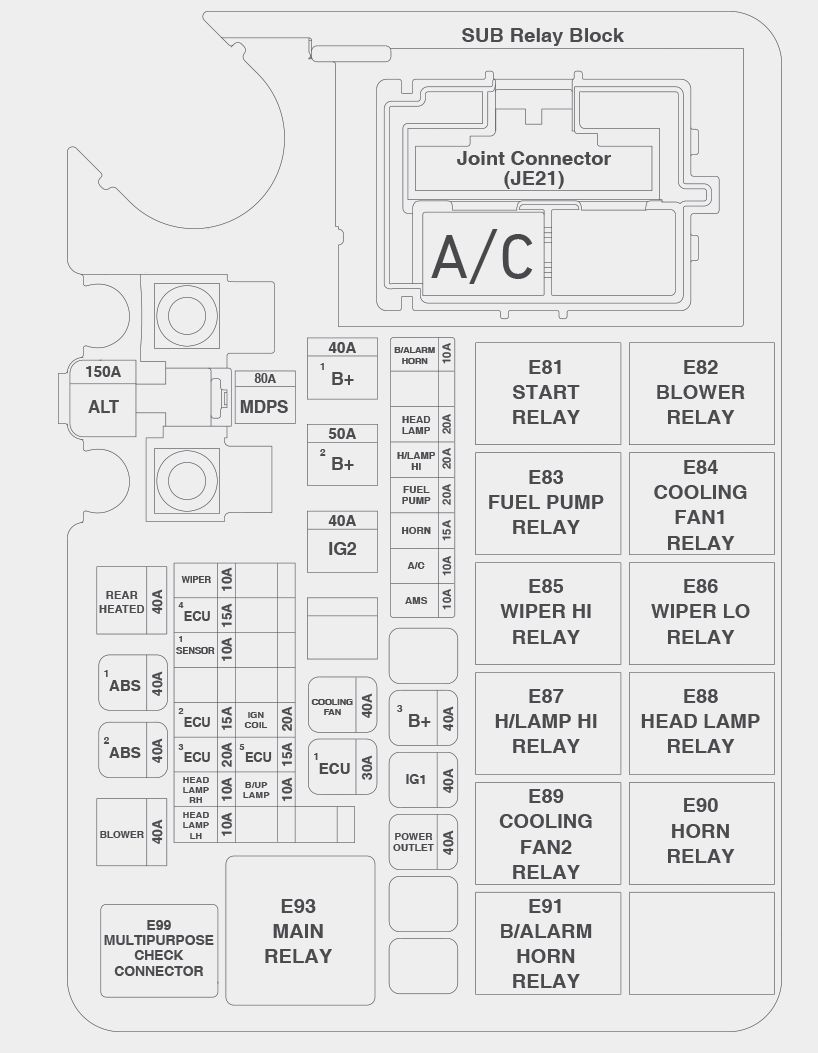

Motorraum

Typ	Nummer	Relaisname
MICRO	AC	Klimaanlagenrelais
	E81	Startrelais
	E82	Lüfterrelais
	E83	Kraftstoffpumpenrelais
	E84	Kühlerlüfterrelais 1
	E85	Wischerrelais hohe Geschwindigkeit
	E86	Wischerrelais niedrige Geschwindigkeit
	E87	H/LAMP HI Relais
	E88	Scheinwerferrelais
	E89	Kühlerlüfterrelais 2
	E90	Hupenrelais
	E91	Hupenrelais
MINI	E93	Hupenrelais

Motorkamera (Batterieklemmenabdeckung)

Name	Stromstärke [A]	Beschreibung
MDPS	80	MDPS-Einheit
ALT	150	E/R-Steckverbinderblock (Sicherung – ABS1, ABS2, BLOWER, REAR HEATED)
REAR HEATED	40	I/P-Steckverbinderblock (Heckscheibenheizungsrelais)
ABS1	40	ESC-Modul; Universeller Prüfstecker.
ABS2	40	ESC-Modul
BLOWER	40	E/R-Steckverbinderblock (Lüfterrelais)
WIPER	10	Frontscheibenwischermotor; Multifunktionsschalter; E/R-Steckverbinderblock (Wischerrelais niedrige Geschwindigkeit)
ECU4	15	ECM/PCM
SENSOR1	10	Ölregelventil #1/#2; E/R-Steckverbinderblock (Kühlerlüfterrelais 1/2); Sauerstoffsensor (hoch); Sauerstoffsensor (niedrig); Magnetventil für variablen Einlass; Hilfsrelaisblock (Klimaanlagenrelais); Magnetventil für Spülkontrolle; Kanister-Absperrventil.
ECU2	15	ECM/PCM
ECU3	20	ECM/PCM
HEAD LAMP RH	10	Rechter Scheinwerfer
HEAD LAMP LH	10	Linker Scheinwerfer
IGN COIL	20	Zündspule 1 bis 4; Kondensator
ECU5	15	ECM/PCM; E/R-Steckverbinderblock (Kraftstoffpumpenrelais)

B/UP LAMP	10	Rückfahrlichtschalter
B + 1	40	I/P-Steckverbinderblock (Sicherung – DRL, NEBELSCHEINWERFER VORNE, STOP LAMP, MODULE6, Stromanschluss (AUDIO, ROOM LAMP))
B + 2	50	I/P-Steckverbinderblock (Sicherung – IMMO, SMART KEY1, BRAKE SWITCH, BCM, SAFETY P/WINDOW, S/HEATER, SUNROOF, Fensterrelais)
IG2	40	Zündschalter; PDM-Relaispanel (IG2-Relais); E/R-Steckverbinderblock (Startrelais).
COOLING FAN	40	E/R-Steckverbinderblock (Kühlerlüfterrelais 1/2)
ECU1	30	E/R-Steckverbinderblock (Sicherung – ECU3, ECU4, Hauptrelais)
B/ALARM HORN	10	B/Hupenrelais
HEAD LAMP	20	E/R-Steckverbinderblock (Scheinwerferrelais)
H/LAMP HI	20	Ohne DRL: E/R-Steckverbinderblock (H/Lamp HI Relais) Mit DRL: SLM; BCM.
FUEL PUMP	20	E/R-Steckverbinderblock (Kraftstoffpumpenrelais)
HORN	10	E/R-Steckverbinderblock (Hupenrelais)
A/C	10	Hilfsrelaisblock (Klimaanlagenrelais)
AMS	10	Batteriesensor
B + 3	40	Armaturenbrett-Steckverbinderblock (Sicherung – T/SIGNAL LAMP, DOOR LOCK, Rücklichtrelais)
IG1	40	Zündschalter; PDM-Relaispanel (IG1-Relais, ACC-Relais).
POWER OUTLET	40	I/P-Steckverbinderblock (Relais Stromausgang)

Motorkamera (Batterieklemmenabdeckung)
