Hyundai i30n (2018-2019) – Sicherungskastenbelegung

Baujahr: 2018, 2019.

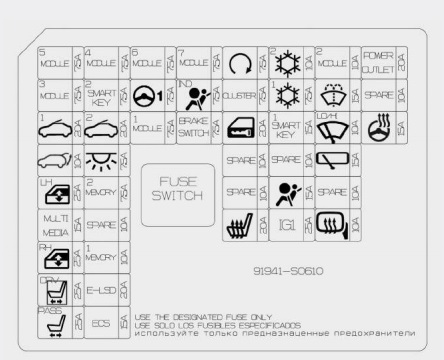

Sicherungskasten auf der Fahrerseite

Sicherungskasten auf der Fahrerseite für Baujahre 2018 und 2019.
Hyundai i30n – Sicherungskastenbelegung – Sicherungskasten auf der Fahrerseite
Sicherung Name Symbol Stromstärke [A] Beschreibung
F1 MODUL 5 Detailansicht des Sicherungskastens auf der Fahrerseite, Modelle 2018-2019. 7,5 Elektrochromatischer Spiegel;

E-Call MTS Modul;

Audio-, A/V- und Navigations-Haupteinheit;

Klimaanlagen-Steuermodul;

A/T-Schalthebelanzeige;

Rechter Konsolenschalter;

DC-DC-Wandler;

Linker und rechter Scheinwerfer;

Scheinwerfer-Nivellierungsmodul;

Steuermodul für die Sitzheizung vorne;

Fahrer-IMS-Modul.
F2 MODUL 3 Sicherungskasten auf der Fahrerseite, zeigt das Fahrer-IMS-Modul. 7,5 Fahrer- und Beifahrertürmodul, BCM
F3 SCHIEBEDACH 1 Nahaufnahme des Sicherungskastens auf der Fahrerseite mit dem Fahrer-IMS-Modul. 20 Panoramadach
F4 HECKKLAPPE Sicherungskasten Fahrerseite, spezifisch für das Fahrer-IMS-Modul. 10 Heckklappenrelais
F5 FENSTERHEBER LH Übersicht des Sicherungskastens auf der Fahrerseite, inklusive Fahrer-IMS-Modul. 25 Linkes Fensterrelais;

Fahrer- und Beifahrer-Sicherheitsfenstermodul;

Hinteres Sicherheitsfenstermodul (links).
F6 MULTIMEDIA Sicherungskasten Fahrerseite, relevant für das hintere linke Sicherheitsfenstermodul. 15 Audio-, A/V- und Navigations-Haupteinheit;

DC-DC-Wandler.
F7 FENSTERHEBER
RH		 Sicherungskasten auf der Fahrerseite, zeigt den DC-DC-Wandler. 25 Rechtes Fensterrelais;

Fahrer- und Beifahrerfenstermodul;

Hinteres Sicherheitsfenstermodul (rechts).
F8 ELEKTRISCHER
SITZ FAHRER		 Sicherungskasten Fahrerseite, verbunden mit dem hinteren rechten Sicherheitsfenstermodul. 25 Manueller Fahrersitzschalter;

Fahrer-IMS-Modul.
F9 ELEKTRISCHER SITZ
BEIFAHRER		 Sicherungskasten auf der Fahrerseite, mit Fokus auf das Fahrer-IMS-Modul. 25 Manueller Beifahrersitzschalter
F10 MODUL 4 Komponenten des Sicherungskastens auf der Fahrerseite, inklusive Fahrer-IMS-Modul. 7,5 Spurhalteassistent-Modul;

Bremslichtschalter, BCM;

LSD-ECU-Modul;

ESC-Modul.
F11 SMART KEY 2 Sicherungskasten auf der Fahrerseite, zeigt das ESC-Modul. 7,5 Smart Key Steuermodul;

Wegfahrsperrenmodul.
F12 SCHIEBEDACH 2 Sicherungskasten Fahrerseite, relevant für das Wegfahrsperrenmodul. 20 Panoramadach
F13 INNENRAUM
BELEUCHTUNG		 Detail des Sicherungskastens auf der Fahrerseite, mit Wegfahrsperrenmodul. 7,5 Kabelloses Ladegerät;

Nachtlicht links und rechts;

Innenbeleuchtung;

Dachkonsolenbeleuchtung;

Persönliche Beleuchtung links und rechts;

Regensensor;

Zündschlüsselleuchte;

Türwarnschalter;

Handschuhfachbeleuchtung;

Kofferraumbeleuchtung;

Regensensor.
F14 SPEICHER 2 Sicherungskasten auf der Fahrerseite, verbunden mit dem Regensensor. 7,5 MTS E-Call Modul
F 16 SPEICHER 1 Sicherungskasten Fahrerseite, zeigt die Verbindung zum Regensensor. 10 Fahrer- und Beifahrertürmodul;

Fahrer-IMS-Modul;

BCM;

Klimaanlagen-Steuermodul;

Instrumententafel;

Automatischer Lichtsensor und Kamera;

ICM-Relais-Sicherungskasten

(Außenspiegel-Klapp-/Ausklapprelais) F17.
F17 E-LSD E-LSD 20 LSD-ECU
F18 ECS ECS 15 ECS-Einheit
F19 MODUL 6 Sicherungskasten auf der Fahrerseite, mit Außenspiegel-Klapp-/Ausklapprelais F17. 7,5 Smart Key Control Modul, BCM
F20 MDPS Detailansicht des Sicherungskastens Fahrerseite, Außenspiegelrelais F17. 7,5 MDPS-Modul;

Lenkwinkelsensor.
F21 MODUL 1 Sicherungskasten auf der Fahrerseite, zeigt den Lenkwinkelsensor. 7,5 Warnblinkschalter;

Zentralverriegelungsschalter;

Fahrer- und Beifahrertürmodul;

Fahrer- und Beifahrer-Außenspiegelversorgung;

Fahrer- und Beifahrer-Smart-Key-Außengriff;

Datenverbindungsstecker.
F22 MODUL 7 Sicherungskasten Fahrerseite, mit dem Datenverbindungsstecker. 7,5 Steuermodul für die Sitzheizung vorne;

ESG-Einheit;

Kühlgebläsemotor;

Auslassheizung.
F23 AIRBAG
ANZEIGE		 Sicherungskasten auf der Fahrerseite, verbunden mit der Auslassheizung. 7,5 Instrumententafel;

Zentralverriegelungsschalter.
F24 BREMSE
SCHALTER		 Sicherungskasten Fahrerseite, zeigt den Zentralverriegelungsschalter. 7,5 Smart Key Steuermodul;

Bremslichtschalter.
F25 START Sicherungskasten auf der Fahrerseite, mit dem Bremslichtschalter. 7,5 Smart Control Modul;

Anschlussblock im Motorraum (RLY.4).
F26 CLUSTER CLUSTER 7,5 Instrumententafel
F27 TÜRVERRIEGELUNG Sicherungskasten Fahrerseite, verbunden mit Anschlussblock RLY.4 im Motorraum. 20 Türverriegelungs- und Entriegelungsrelais;

ICM-Relais-Sicherungskasten (Türverriegelungsrelais).
F30 SITZHEIZUNG
VORNE		 Sicherungskasten Fahrerseite, zeigt das ICM-Relais für Türverriegelung. 20 Steuermodul für die Sitzheizung vorne
F31 KLIMAANLAGE 2 Detail des Sicherungskastens Fahrerseite, ICM-Relais Türverriegelung. 10 Klimaanlagen-Steuermodul, ECM;

Lüftermotor;

Anschlussblock im Motorraum (RLY.10).
F32 KLIMAANLAGE 1 Sicherungskasten Fahrerseite, verbunden mit Anschlussblock RLY.10 im Motorraum. 7,5 Klimaanlagen-Steuermodul;

Anschlussblock im Motorraum (RLY.10 / 11).
F33 SMART KEY 1 Sicherungskasten Fahrerseite, zeigt Anschlussblock RLY.10/11 im Motorraum. 15 Smart Key Steuermodul;

Wegfahrsperrenmodul.
F35 AIRBAG Sicherungskasten auf der Fahrerseite, mit dem Wegfahrsperrenmodul. 15 SRS-Steuermodul
F36 ZÜNDUNG 1 Detailansicht des Sicherungskastens Fahrerseite, Wegfahrsperrenmodul. 25 PCB-Block (F45 / F46 / F47)
F37 MODUL 2 Sicherungskasten Fahrerseite, spezifisch für das Wegfahrsperrenmodul. 10 Kabelloses Ladegerät;

E-Call MTS Modul;

Smart Key Steuermodul;

BCM;

Audio-Haupteinheit;

A/V und Navigation;

DC-DC-Wandler;

Außenspiegel-Stromschalter;

Anschlussblock im Motorraum (RLY.14F38).
F38 WASCHANLAGE Sicherungskasten Fahrerseite, verbunden mit Anschlussblock RLY.14F38 im Motorraum. 15 Multifunktionsschalter
F39 SCHEIBENWISCHER Detail des Sicherungskastens Fahrerseite, Anschlussblock RLY.14F38 Motorraum. 10 ECM, BCM
F40 HECKSCHEIBENWISCHER Sicherungskasten Fahrerseite, zeigt Anschlussblock RLY.14F38 im Motorraum. 15 Heckscheibenwischerrelais
F42 SPIEGEL
BEHEIZT		 Sicherungskasten Fahrerseite, mit Anschlussblock RLY.14F38 im Motorraum. 10 Fahrer- und Beifahrer-Außenspiegelversorgung;

Klimaanlagen-Steuermodul;

ECM / PCM.
F43 STROM
AUSGANG		 STROM AUSGANG 20 Hinterer Presofondo # 2
F45 BEHEIZTES
LENKRAD		 Sicherungskasten auf der Fahrerseite, relevant für ECM/PCM. 15 BCM
Leggere  Hyundai Accent (2018-2019) – Sicherungskasten

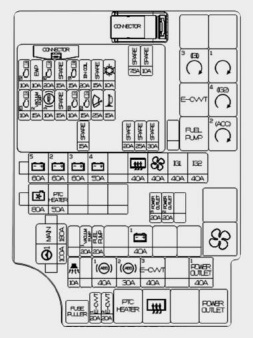

Sicherungskasten im Motorraum

Sicherungskasten im Motorraum, verbunden mit ECM/PCM.
Hyundai i30n – Sicherungskastenbelegung – Motorraum
Relais Symbol Relaisname
RLY.3 Detailansicht des Sicherungskastens im Motorraum, ECM/PCM-Verbindung. PDM-Relais # 3 (IG1)
RLY.4 Sicherungskasten im Motorraum, zeigt die ECM/PCM-Komponenten. START-Relais
RLY.5 E-CVVT E-CVVT-Relais
RLY.6 Nahaufnahme des Sicherungskastens im Motorraum, mit ECM/PCM. PDM-Relais # 4 (IG2)
RLY.7 Sicherungskasten im Motorraum, spezifisch für ECM/PCM-Funktionen. Kraftstoffpumpenrelais
RLY.8 Übersicht des Sicherungskastens im Motorraum, inklusive ECM/PCM. PDM-Relais # 2 (ACC)
RLY.10 Sicherungskasten im Motorraum, relevant für das ECM/PCM-System. Lüfterrelais
RLY.11 PTC HEATER PTC-Heizungsrelais # 1
RLY.12 Sicherungskasten im Motorraum, zeigt die Verkabelung zum ECM/PCM. Heckscheibenrelais
RLY.14 POWER OUTLET Steckdosenrelais





Sicherung Sicherungsname Symbol Stromstärke [A] Beschreibung
F1 HAUPT HAUPT 180 Sicherung: F27, F29, F30, F33
F2 MDPS 1 Komponenten des Sicherungskastens im Motorraum, mit ECM/PCM-Anschluss. 100 MDPS-Einheit
F3 B + 5 Sicherungskasten im Motorraum, mit Fokus auf die ECM/PCM-Sicherungen. 60 Platinenblock (Sicherung: F44, F50, F51, F52, Motorsteuerungsrelais)
F4 B + 2 Sicherungskasten im Motorraum, Detail der ECM/PCM-Integration. 60 IGPM (Sicherung: F30, IPS0, IPS1, IPS2)
F5 B + 3 Sicherungskasten im Motorraum, zeigt die Schutzschaltung für ECM/PCM. 60 IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
F6 B + 4 Sicherungskasten im Motorraum, mit den Hauptsicherungen für ECM/PCM. 60 IGPM (Sicherung: F3, F4, F5, F7, F8, F9, F12, F17, F18)
F8 HECK
BEHEIZT		 Sicherungskasten im Motorraum, illustriert die Stromversorgung des ECM/PCM. 40 RLY.12
F9 LÜFTER Sicherungskasten im Motorraum, mit den relevanten Relais für ECM/PCM. 40 RLY.10
F10 ZÜNDUNG 1 Sicherungskasten im Motorraum, zeigt die elektrische Verbindung zum ECM/PCM. 40 Zündschalter;

Anschlussblock Motorraum (RLY.3, RLY8).
F11 ZÜNDUNG 2 Sicherungskasten im Motorraum, mit Anschlussblock RLY.3 und RLY.8. 40 Zündschalter;

Anschlussblock Motorraum (RLY.4, RLY6).
F12 KÜHLGEBLÄSE Sicherungskasten im Motorraum, zeigt Anschlussblock RLY.4 und RLY.6. 80 Kühlgebläsemotor
F13 PTC
HEIZUNG 1		 Detailansicht des Sicherungskastens im Motorraum, Anschlussblock RLY.4/RLY.6. 50 RLY.11
F17 STROMVERSORGUNG 3 Sicherungskasten im Motorraum, mit den Relais RLY.4 und RLY.6. 20 Pressofondo posteriore
F18 STROMVERSORGUNG 2 Sicherungskasten im Motorraum, zeigt die Anordnung von RLY.4 und RLY.6. 20 Pressofondo posteriore
F21 VAKUUMPUMPE 1 Nahaufnahme des Sicherungskastens im Motorraum, Relais RLY.4 und RLY.6. 20 Pompa del vuoto
F22 KRAFTSTOFFPUMPE KRAFTSTOFFPUMPE 20 RLY.7
F24 B + 1 Sicherungskasten im Motorraum, mit den spezifischen Relais RLY.4 und RLY.6. 40 IGPM (dispositivo Autocut di corrente di dispersione, Sicherung: F21, F24, F27, F33)
F27 ALARM
HORN		 Übersicht des Sicherungskastens im Motorraum, inklusive RLY.4 und RLY.6. 10 ICM Relais-Sicherungskasten (Diebstahlwarnhorn-Relais)
F29 ABS1 Sicherungskasten im Motorraum, zeigt die Position von RLY.4 und RLY.6. 40 ESP-Steuergerät
F30 ABS2 Sicherungskasten im Motorraum, mit den elektrischen Verbindungen RLY.4/RLY.6. 30 ESP-Steuergerät
F31 E-CVVT 3 3 E-CVVT 40 RLY.5
F33 STROMVERSORGUNG 1 Sicherungskasten im Motorraum, Detail der Relais RLY.4 und RLY.6. 40 RLY.14
F34 E-CVVT1 1 E-CVVT 10 ECM
F35 E-CVVT2 2 E-CVVT 20 ECM

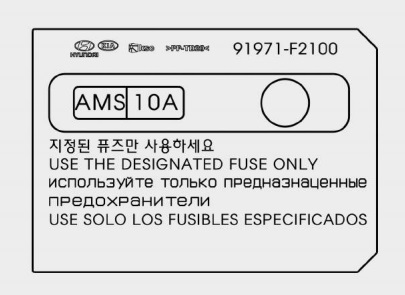

Sicherungskasten im Motorraum (Batterieklemmenabdeckung)

Sicherungskasten im Motorraum unter der Batterieklemmenabdeckung, RLY.4/RLY.6.
Hyundai i30n – Sicherungsplan – Motorraum (Batterieklemmenabdeckung)
