Hyundai Sonata 6 (YF) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Hyundai Sonata 6 (YF), Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
2010, 2011, 2012, 2013 und 2014
Sicherungskasten im Fahrgastraum
Er befindet sich unter dem Armaturenbrett hinter der Schutzverkleidung.

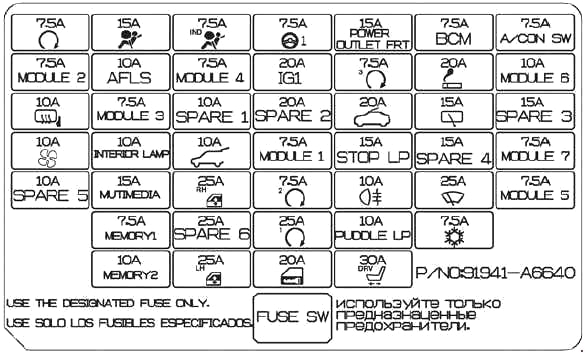

Legende

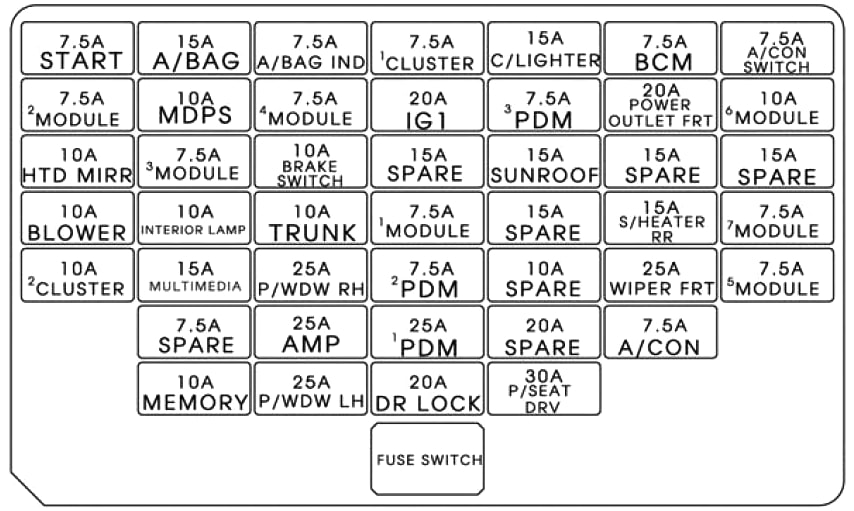

Diagramm
Bestimmung
| START | 7,5 A Ohne Smart Key: ICM-Relais-Sicherungskasten (Alarmrelais), Mit Smart Key: Automatikgetriebe-Modusschalter, ECM, E/R-Sicherungskasten und Relais (Startrelais 1), Smart Key System-Steuermodul |
| AIRBAG | SRS-Steuermodul 15A, Beifahrer-Gewichtsklassifizierungssensor |
| A/AIRBAG IND | 7,5A Instrumententafel |
| MDPS | 7,5A EPS-Servolenkungssteuermodul |
| STROMVERSORGUNG | Stromversorgung 15A (Steckdosen) |
| BCM | Smart Key System-Steuermodul 7,5 A, BCM |
| A/KLIMAAUTOMATIK | 7,5A Klimaanlagen-Steuermodul |
| MODUL 2 | 7,5A elektrochromatischer Spiegel, ESC-Schalter |
| RESERVE 1 | Reserve |
| MODUL 4 | 7,5A Parkassistenzsensor hinten links / rechts (innen / außen), Klimaanlagen-Steuermodul (Klimaanlage), Automatikgetriebe-Wählhebelpositionsanzeige |
| IG1 | 20A Sicherungskasten und Relais E / R (Sicherung – TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5A Smart Key System-Steuermodul |
| C/ZIGARETTENANZÜNDER | Zigarettenanzünder 20A |
| MODUL 6 | 10A Außenspiegel-Einstellschalter, Audio-Haupteinheit, Audio und Navigation, Digitaluhr |
| HTD SPIEGEL | 10A Außenspiegel-Einstellschalter Fahrer/Beifahrer, Klimaanlagen-Steuermodul |
| MODUL 3 | Audio 7,5 A, Reifendrucküberwachungssystem-Modul, Digitaluhr, BCM, Instrumententafel, Fahrersitz- und Beifahrersitzheizungsmodul |
| SCHIEBEDACH | 15A Schiebedach |
| S/HEIZUNG HINTEN RECHTS | 15A Sitzheizungsschalter hinten, rechts |
| LÜFTER | 10A A / C-Steuermodul (manuelle Klimaanlage), ECM / PCM, Lüfterwiderstand |
| IOD 1 | 10A Kofferraumbeleuchtung, Komfortbeleuchtung links/rechts, Innenbeleuchtung, Dachkonsolenbeleuchtung, Zündschalter III. und Türöffnungswarnschalter (ohne Smart Key System) |
| KOFFERRAUM | 10A Kofferraumdeckelrelais |
| MODUL 1 | 7,5A Sportmodus-Wechselschalter (AKP), Schlüssel-Elektroventil (ohne Smart Key System) |
| S/WARM HINTEN LINKS | 15A Sitzheizungsschalter hinten, links |
| MODUL 7 | Smart Key System-Steuermodul 7,5 A, BCM |
| IOD 2 | 20A Audiosysteme, A/V-Haupteinheit und Navigation |
| P/WDW RH | 25A Servoglasrelais, rechts |
| PDM2 | 7,5A Smart Key System-Steuermodul, Start-Stopp-Tastenschalter |
| SCHEIBENWISCHER | 25A ICM-Sicherungskasten und Relais (Regensensorrelais), Multifunktionsschalter, Scheibenwischermotor, E/R-Sicherungskasten und Relais (Scheibenwischerrelais) |
| MODUL 5 | 7,5A Ionisator (Klimaanlage), Regensensor, Schiebedach |
| AMP 1 | 25A AMP (Verstärker) |
| PDM 1 | Smart Key System-Steuermodul 25A |
| A / CON | 7.5AA/C-Steuermodul, E/R-Sicherungskasten und Relais (Lüfterrelais) |
| IOD 4 | 10A Reifendrucküberwachungssystem-Modul, BCM, automatischer Scheinwerfer-Fotosensor, Instrumententafel, DLC, Sicherungskasten-Update-Anschluss, elektrochromatischer Spiegel, Klimaanlagen-Steuermodul, Digitaluhr |
| P / WDW LH | 25A Servoglasrelais links, Servoglas-Sicherheitssystemmodul |
| TÜRSCHLOSS | 20A Türschlossrelais, Türöffnungsrelais, ICM-Sicherungskasten und Relais (Blinkerrelais) |
| P/SITZ DRV | 30A Schalter für manuelle Fahrersitzverstellung |
Die als C/LIGHTER und POWER OUTLET gekennzeichneten Sicherungen sind für den Zigarettenanzünder oder zusätzliche Steckdosen zuständig.
Sicherungskasten im Motorraum
Hauptsicherungskasten

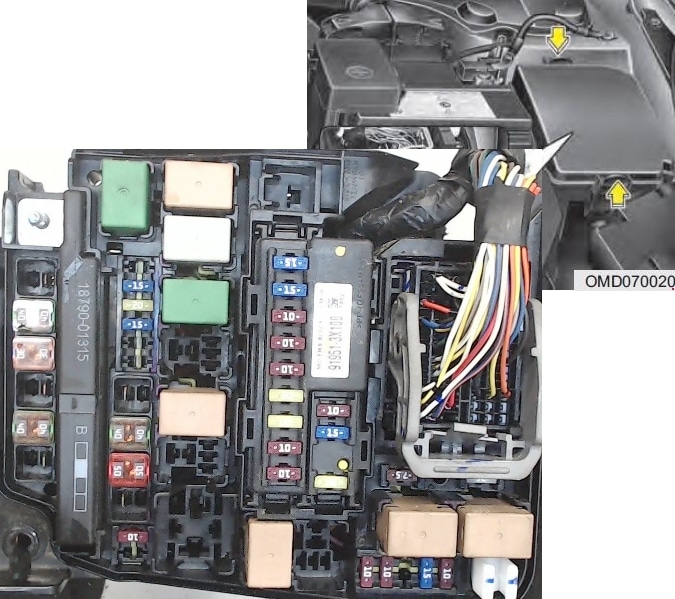

Er befindet sich auf der linken Seite des Motorraums.

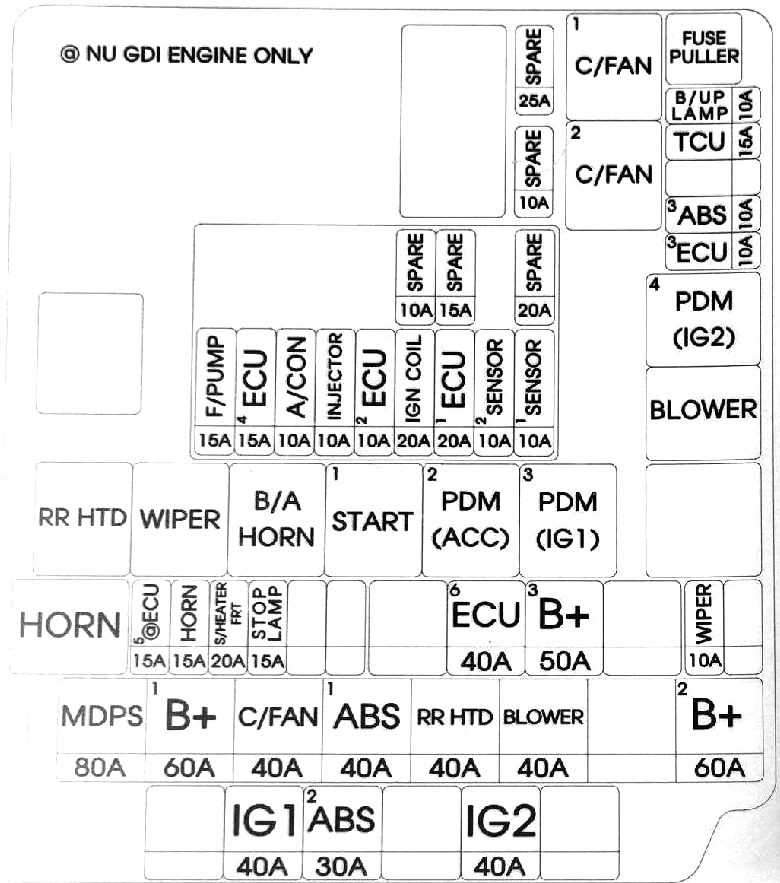

Diagramm

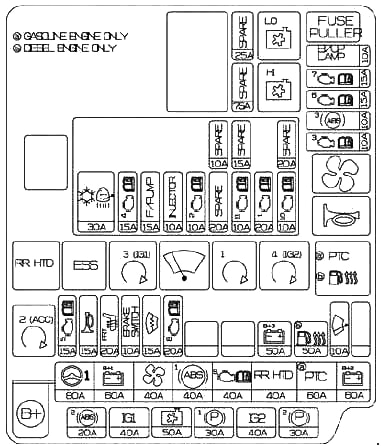

Legende
Aufgabe
| MDPS | EPS-Steuermodul 80A |
| B+1 | 60A Verteilerkasten (ARISU 1 (4CH), IPS 1, Sicherung – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C/LÜFTER | 40A Kühlgebläse-Relais (niedrig), Kühlgebläse-Relais (hoch) |
| ABS 1 | 40A ESC-Modul, Diagnose-Multifunktionsstecker |
| RR HTD | 40A Sitzheizungsrelais |
| LÜFTER | 40A Kühlgebläse-Relais |
| B+2 | 60A Verteilerkasten (Hupenrelais, wenn Blinker aktiviert, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Sicherungen – P / SEAT DRV, SCHIEBEDACH [SURROOF]) |
| B/UP LP | 10A elektrochromatischer Spiegel, Audio/Video (A/V)-Modul und Navigations-Haupteinheit, Rücklichtkombination (innen) links/rechts, Bremslichtschalter, BCM, Instrumententafel |
| TCU 1 | 15A Fahrzeuggeschwindigkeitssensor, Automatikgetriebe-Modusschalter |
| ABS3 | 10A ESC-Systemmodul, Diagnose-Multifunktionsstecker |
| ECU3 | 10A Bremslichtschalter, ECM, Automatikgetriebe – PCM |
| SCHEIBENWISCHER | 10A Regensensor, ECM, Automatikgetriebe – PCM |
| B+3 | 50A Verteilerkasten (Sicherungen – MODUL 1, PDM 1, PDM 2, DR LOCK) |
| EMS | 40A EMS-Einheit (Motorsteuerungsrelais, Sicherungen – ECU 4, A / CON, F / PUMPE) |
| STOP LP | 15A Bremslichtschalter, Smart Key System-Steuergerät |
| S/HEIZUNG FRT | 20A Steuergerät für Fahrer- und Beifahrersitzheizung |
| HUPE | 15A Hupenrelais |
| IG2 | 40A Ohne Smart Key: Zündschalter, Startrelais 1, mit Smart Key: PDM 4 Relais (IG2), Startrelais 1 |
| ABS 2 | 30A ESC-Systemmodul, Diagnose-Multifunktionsstecker |
| IG 1 | 40A Ohne Smart Key: Zündschalter, mit Smart Key: PDM 3 Relais (IG1), PDM 2 Relais (ACC) |
| F/PUMPE | 15A Kraftstoffpumpenrelais |
| ECU 4 | 15A PCM (ACP), ECM (MKP) |
| A / CON | 10A Klimakompressorrelais |
| EINSPRITZUNG | 10A Kraftstoffeinspritzdüsen # 1 / # 2 / # 3 / # 4, Klimakompressorrelais, Kraftstoffpumpenrelais |
| ECU 2 | 10A PCM (Automatikgetriebe), ECM (Schaltgetriebe) |
| ZÜNDSPULE1 | 20A Zündspulen #1/#2/#3/#4, Kondensator |
| SENSOR 2 | 10A Wegfahrsperrensystemmodul, Nockenwellenpositionssensor # 1 / # 2 |
| SENSOR 1 | 10A Sauerstoffsensor (oben / unten), Kraftstofftankverschlussventil, Magnetventil zur Änderung der Ansaugrohrlänge, Öldruckregelventil zur Nockenwellenverstellung Nr. 1 / Nr. 2, Magnetventil des Kraftstoffdampfemissionssystems, Lüfterrelais des Motorkühlsystems (niedrig), Lüfterrelais des Motorkühlsystems (hoch) |
| RESERVE | Reserve |
Die Pole des Pluspols der Batterie können Hochleistungssicherungen enthalten.
Zusätzlicher Sicherungskasten

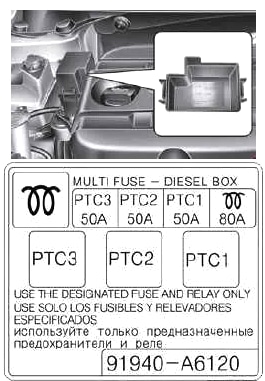

Installiert in Modellen mit Dieselmotor Sonata 6 auf der rechten Seite des Motorraums.
Zweck der Elemente
- 80А GLOW – Glühkerzen
- 50A РТС – Zusatzheizung / Heizung
