Hyundai Kona I (2017-2021) – Sicherungskasten
Hyundai Kona I (2017-2021) – Sicherungskastenbelegung
Baujahr: 2017, 2018, 2019, 2020, 2021.
Position des Sicherungskastens

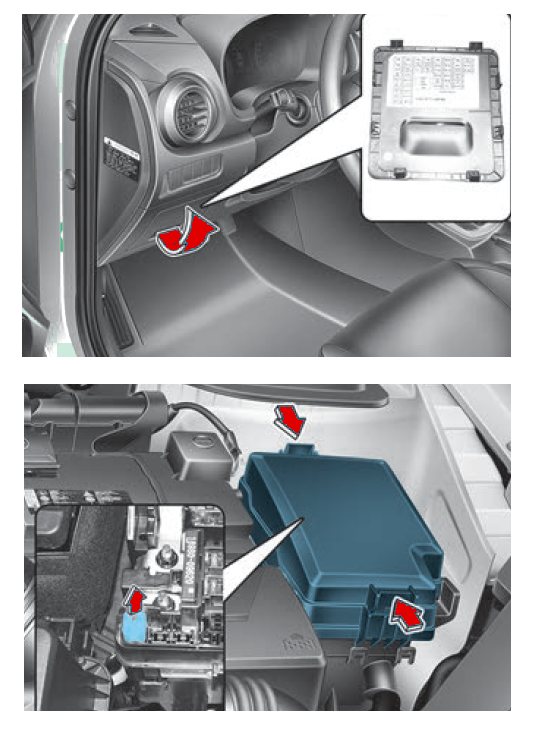

Der Sicherungskasten befindet sich im Motorraum und im Armaturenbrett (Fahrersitz)
Sicherungsbelegung des Armaturenbretts
| Name der Sicherung | Stromstärke [A] | Beschreibung |
|---|---|---|
| Name der Sicherung | Stromstärke [A] | Beschreibung |
| MODULE 5 | 7,5A | Linker Schalthebel (A/T);
Elektrochromatischer Spiegel; AMP; A/V- und Navigations-Haupteinheit; Klimaanlagen-Steuermodul; Modul für Vordersitze – Belüftung; Modul für beheizbare Vordersitze. |
| MODULE 3 | 7,5A | Bremslichtschalter;
BCM; Linker Schalthebel (A/T). |
| SUNROOF | 20A | Schiebedach-Einheit |
| TAIL GATE OPEN | 10 A | Heckklappenrelais |
| P/WINDOW LH | 25A | Relais linkes Fenster LH;
Fahrer-Sicherheitsfenster-Modul. |
| MULTIMEDIA | 15A | A/V- und Navigations-Haupteinheit |
| P/WINDOW RH | 25A | Relais rechtes elektrisches Fenster;
Beifahrer-Sicherheitsfenster-Modul. |
| P/SEAT (DRV) | 25A | Manueller Fahrersitzschalter |
| P/SEAT (PASS) | 25A | Manueller Beifahrersitzschalter |
| MODULE 4 | 7,5A | Toter-Winkel-Kollisionswarnsystem – linke und rechte Seite;
Aktive Motorhaube; BCM; Signalhupe für Parkdistanz; Spurhalteassistent (Linie); ECM für 4 Räder. |
| PDM3 | 7,5A | Intelligentes Schlüsselsteuerungsmodul;
Wegfahrsperrenmodul. |
| POWER OUTLET 2 | 20A | ICM-Relais-Sicherungskasten (Steckdosenrelais) |
| INTERIOR LAMP | 7,5A | Handschuhfachlampe;
Sonnenblendenbeleuchtung links und rechts; Innenbeleuchtung; Dachkonsolenlampe; Kabelloses Lademodul; Fahrerkonsolenschalter; Kofferraumlampe. |
| B/ALARM HORN | 10 A | ICM-Relais-Sicherungskasten (Diebstahlwarnanlagen-Hupenrelais) |
| MEMORY | 10 A | Klimaanlagen-Steuermodul;
Head-Up-Display; Kombiinstrument; Elektrochromatischer Spiegel. |
| AMP | 30A | AMP |
| MODULE 6 | 7,5A | Intelligentes Schlüsselsteuerungsmodul;
BCM. |
| MDPS | 7,5A | MDPS-Einheit |
| MODULE 1 | 7,5A | Aktive Motorhaube;
Zündschlüssel-Sperrschalter; BCM; Warnblinkschalter; Datenverbindungsstecker; Regensensor. |
| MODULE 7 | 7,5A | Modul für belüfteten Vordersitz;
Modul für beheizbaren Vordersitz. |
| Name der Sicherung | Stromstärke [A] | Beschreibung |
|---|---|---|
| A/BAG IND | 7,5A | Kombiinstrument;
Klimaanlagen-Steuermodul. |
| BRAKE SWITCH | 7,5A | Bremslichtschalter;
Intelligentes Schlüsselsteuerungsmodul. |
| START | 7,5A | Getriebeschalter (A/T);
ECM; ICM-Relais-Sicherungskasten (Diebstahlwarnanlagen-Relais) |
| CLUSTER | 7,5A | Head-Up-Display;
Kombiinstrument. |
| DOOR LOCK | 20A | Türverriegelungsrelais;
Tür-Entriegelungsrelais; ICM-Relais-Sicherungskasten (Doppelkreis-Entriegelungsrelais). |
| PDM 2 | 7,5A | Start/Stopp-Knopfschalter;
Wegfahrsperrenmodul. |
| FCA | 10 A | Frontkollisionsvermeidungs-Assistent |
| S/HEATER | 20A | Modul für beheizbare Vordersitze;
Modul für belüftete Vordersitze. |
| A/C 2 | 20A | Klimaanlagen-Steuermodul;
Lüftermotor; Lüfterwiderstand; E/R-Anschlussblock (Lüfterrelais). |
| A/C 1 | 7,5A | Klimaanlagen-Steuermodul;
E/R-Anschlussblock (PTC-Heizungsrelais Nr. 2, Lüfterrelais, PTC-Heizungsrelais Nr. 1). |
| PDM 1 | 15A | Intelligentes Schlüsselsteuerungsmodul |
| AIR BAG | 15A | SRS-Steuermodul;
Beifahrererkennungssensor. |
| IG1 | 25A | Leiterplattenblock (SICHERUNG: ABS 3, ECU 5, SENSOR 4, TCU 2) |
| MODULE 2 | 10 A | Kabelloses Ladegerät;
Intelligentes Schlüsselsteuerungsmodul; BCM; A/V- und Navigations-Haupteinheit; ICM-Relais-Sicherungskasten (Steckdosenrelais); Außenspiegel-Stromschalter; AMP. |
| WASHER | 15A | Multifunktionsschalter |
| WIPER (LO/HI) | 10 A | BCM, Leiterplattenblock (Scheibenwischerrelais vorne (niedrig));
Scheibenwischermotor vorne. |
| WIPER RR | 15A | Heckwischerrelais;
Heckwischermotor. |
| WIPER FRT | 25A | Scheibenwischermotor vorne;
Leiterplattenblock (Scheibenwischerrelais vorne (niedrig)). |
| HEATED MIRROR | 10 A | Außenspiegel, Fahrer-/Beifahrerseite, Stromversorgung;
Klimaanlagen-Steuermodul; ECM. |
| POWER OUTLET 1 | 20A | Zigarettenanzünder |
| HEATED STEERING | 15A | BCM |

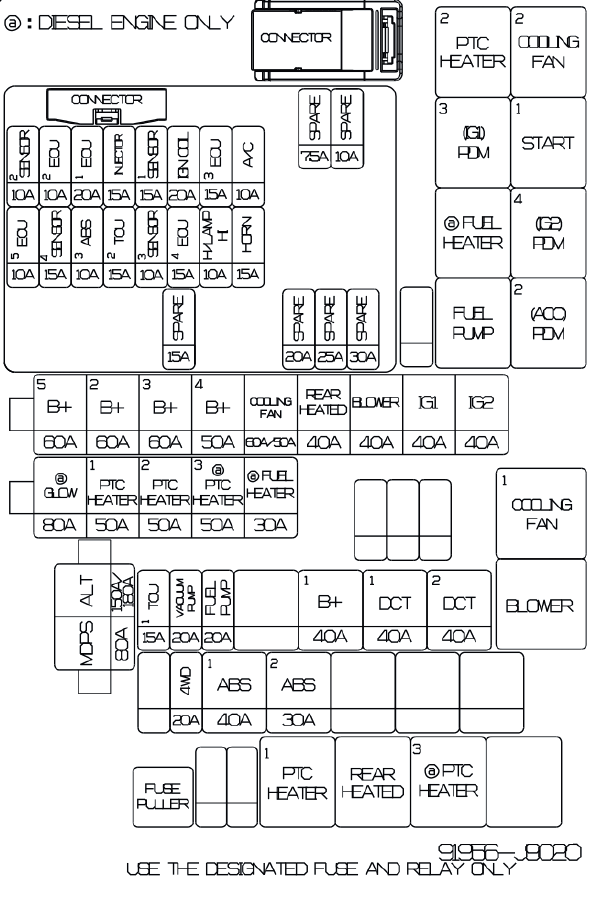

Sicherungsbelegung des Motorraums
| Name der Sicherung | Stromstärke [A] | Geschützter Stromkreis |
|---|---|---|
| Name der Sicherung | Stromstärke [A] | Geschützter Stromkreis |
| ALT | 150A | E/R-Anschlussblock (Sicherung – ABS 1, ABS 2, 4WD);
Lichtmaschine. |
| MDPS | 80A | MDPS-Einheit |
| B+5 | 60A | Leiterplattenblock (Sicherung – HORN, H/LAMP HI, A/C, ECU 4, ECU 3), Motorsteuerungsrelais) |
| B+2 | 60A | IGPM (Sicherungen – S/HEATER), IPS0, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50A | IGPM (Sicherung – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, B/ALARM HORN, POWER OUTLET 2, AMP, P/SEAT (PASS),P/SEAT (DRV)) |
| COOLING FAN | 60A/50A | E/R-Anschlussblock (Kühlerlüfterrelais Nr. 2, Kühlerlüfterrelais Nr. 1) |
| REAR HEATED | 40A | E/R-Anschlussblock (Heckheizungsrelais) |
| BLOWER | 40A | E/R-Anschlussblock (Gebläseregelrelais) |
| IG1 | 40A | Ohne Smart Key: Zündschalter
Mit Smart Key: E/R-Anschlussblock (PDM #3 Relais (IG1), PDM #2 Relais (ACC) |
| Name der Sicherung | Stromstärke [A] | Geschützter Stromkreis |
|---|---|---|
| IG2 | 40A | Ohne Smart Key: Zündschalter, E/R-Anschlussblock (Startrelais #1)
Mit Smart Key: E/R-Anschlussblock (PDM #4 Relais (IG2), Startrelais #1) |
| PTC HEATER 1 | 50A | E/R-Anschlussblock (PTC-Heizungsrelais Nr. 1) |
| PTC HEATER 2 | 50A | E/R-Anschlussblock (PTC-Heizungsrelais Nr. 2) |
| TCU 1 | 15A | TCM |
| VACUUM PUMP | 20A | Vakuumpumpe |
| FUEL PUMP | 20A | E/R-Anschlussblock (Kraftstoffpumpenrelais) |
| B+1 | 40A | IGPM (Sicherung – BREMSSCHALTER, PDM 1, TÜRVERRIEGELUNG, MODUL 1, PDM 2), automatische Leckstromunterbrechung) |
| DCT1 | 40A | TCM |
| DCT2 | 40A | TCM |
| 4WD | 20A | ECM für 4 Räder |
| ABS 1 | 40A | ESC-Steuermodul;
Universeller Steueranschluss. |
| ABS 2 | 30A | ESC-Steuermodul |
GAMMA 1,6 l T-GDI
| Name der Sicherung | Stromstärke [A] | Beschreibung |
|---|---|---|
| SENSOR 2 | 10 A | Leiterplattenblock (A/CON-Relais);
E/R-Anschlussblock (Kühlerlüfterrelais Nr. 1); Magnetventil zur Belüftungssteuerung; Magnetventil zur RCV-Steuerung; Ölregelventil Nr. 1–#2; Tankverschlussventil. |
| ECU 2 | 10 A | ECM |
| ECU 1 | 20A | ECM |
| INJECTOR | 15A | Einspritzdüsen |
| SENSOR 1 | 15A | Lambdasonde (oben);
Lambdasonde (unten). |
| IGN COIL | 20A | Zündspule #1~#4 |
| ECU 3 | 15A | ECM |
| A/C | 10 A | Leiterplattenblock (A/CON-Relais) |
| ECU 5 | 10 A | ECM |
| SENSOR 4 | 15A | Vakuumpumpe |
| ABS 3 | 10 A | ESC-Steuermodul;
Universeller Steueranschluss. |
| TCU 2 | 15A | TCM;
Getriebeschalter. |
| SENSOR 3 | 10 A | E/R-Anschlussblock (Kraftstoffpumpenrelais) |
| ECU 4 | 15A | ECM |
| H/LAMP HI | 10 A | Leiterplattenblock (Scheinwerferrelais vorne (oben)) |
| HORN | 15A | Leiterplattenblock (Hupenrelais) |
NU 2.0L MPI
| Name der Sicherung | Stromstärke [A] | Beschreibung |
|---|---|---|
| A/C | 10 A | Leiterplattenblock (A/CON-Relais) |
| ECU 5 | 10 A | PCM |
| SENSOR 4 | 15A | – |
| ABS 3 | 10 A | Universeller Steueranschluss;
ESC-Steuermodul. |
| TCU 2 | 15A | Motorbereichsschalter |
| SENSOR 3 | 10 A | E/R-Anschlussblock (Kraftstoffpumpenrelais) |
| ECU 4 | 15A | PCM |
| H/LAMP HI | 10 A | Leiterplattenblock (Scheinwerferrelais vorne (hoch)) |
| HORN | 15A | Leiterplattenblock (Hupenrelais) |
