Hyundai i20 II (IB) (2014-2020) – Sicherungskasten
Hyundai i20 II (IB) – Sicherungsplan
Baujahr: 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Position des Sicherungskastens
Der Sicherungskasten befindet sich im Armaturenbrett und im Motorraum.

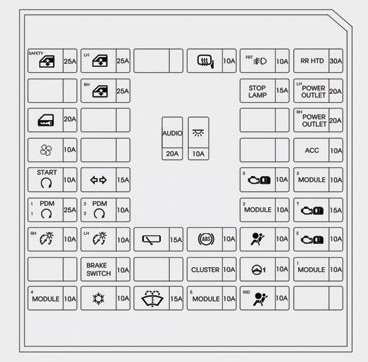

Schaltplan des internen Sicherungspanels
Die beschriebenen Symbole befinden sich im obigen Diagramm von links nach rechts.
| Name der Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| Name der Sicherung | Ampere [A] | Beschreibung |
| SAFETY P/WDW | 25A | Fensterhebermodul Fahrer |
| P/WDW LH | 25A | Hauptschalter Fensterheber;
Fensterheberschalter Beifahrer. |
| HTD MIRR | 10 A | ECM;
Klimaanlagen-Steuermodul; Stromversorgung Außenspiegel Fahrer/Beifahrer. |
| FOG LP FRT | 10 A | Relais Nebelscheinwerfer vorne |
| RR HTD | 30A | Relais RR HTD |
| P/WDW RH | 25A | Fensterheberschalter Fahrer |
| STOP LAMP | 15A | Elektronisches Stoppsignalmodul |
| POWER OUTLET LH | 20A | Steckdose links |
| DR LOCK | 20A | Relais Tür-/Heckklappenentriegelung;
Relais Türverriegelung/-entriegelung. |
| POWER OUTLET RH | 20A | Steckdose rechts |
| BLOWER | 10 A | Klimaanlagen-Steuermodul;
Gebläsemotor. |
| ACC | 10 A | Außenspiegel-Stromschalter;
Audio; Digitaluhr; BCM; Smart Key Steuermodul; I/P-Anschlussverriegelung (P/OUTLET-Relais). |
| START | 10 A | A/T: Getriebeschalter, M/T: ECM, E/R-Anschlussverriegelung (Startrelais),
Zündschlossschalter; Smart Key Steuermodul. |
| TURN | 15A | BCM |
| SENSOR | 10 A | Wassersensor |
| MODULE3 | 10 A | Klimaanlagen-Steuermodul;
E/R-Anschlussverriegelung (Universal-Steueranschluss); Zentraler Schalter; A/T-Schalthebel ILL. |
| PDM1 | 25A | Smart Key Steuermodul |
| PDM2 | 25A | Smart Key Steuermodul;
Start/Stopp-Knopfschalter. |
| Name der Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| MODULE2 | 10 A | Akustisches Signal des hinteren Einparksensors;
Hinterer Einparksensor rechts und links; Hinterer Einparksensor (Mitte). |
| TCU | 15A | A/T: Getriebeschalter, Fahrzeuggeschwindigkeitssensor (Eingang/Ausgang),
M/T: Fahrzeuggeschwindigkeitssensor, I/P-Anschlussverriegelung (F26) |
| TAIL LP RH | 10 A | Kombinierte Rückleuchte (Eingang/Ausgang) rechts;
Scheinwerfer rechts; ILL. (+); Kennzeichenleuchte. |
| TAIL LP LH | 10 A | Kombinierte Rückleuchte (Eingang/Ausgang) links;
Scheinwerfer links; Kennzeichenleuchte. |
| RR WIPER | 15A | Heckscheibenwischermotor;
Multifunktionsschalter; E/R-Anschlussverriegelung (Heckscheibenwischerrelais). |
| ABS | 10 A | ABS-Steuermodul |
| A/BAG | 10 A | SRS-Steuermodul |
| ECU | 10 A | ECM, Smart Key Steuermodul |
| BRAKE SWITCH | 10 A | Bremslichtschalter;
Smart Key Steuermodul. |
| CLUSTER | 10 A | Instrumententafel |
| MDPS | 10 A | MDPS-Einheit |
| MODULE1 | 10 A | BCM;
Bremslichtschalter; Sportmodus-Schalter. |
| MODULE4 | 10 A | BCM;
Smart Key Steuermodul. |
| A/CON | 10 A | E/R-Anschlussverriegelung (Lüfterrelais);
Klimaanlagen-Steuermodul; Armaturenbrett-Ionisator (automatische Klimaanlage). |
| WASHER | 15A | Scheibenwaschmotor |
| MODULE5 | 10 A | Elektrochromatischer Spiegel;
BCM; E/R-Anschlussverriegelung (H/Lamp HI Relais). |
| A/BAG IND | 10 A | Instrumententafel |
| AUDIO | 20A | Audio |
| ROOM LP | 10 A | Kofferraumleuchte;
Innenbeleuchtung; BCM; Notlichtschalter; Innenleuchte, Mitte; Datenanschluss; Digitaluhr; Anzeigesatz; Klimaanlagen-Steuermodul. |

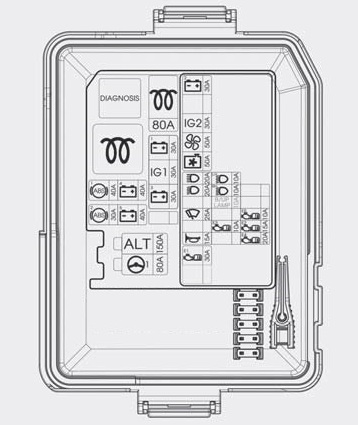

Schaltplan des Hauptsicherungspanels im Motorraum
| Name der Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| MDPS | 80A | MDPS-Einheit |
| ALT | [125A] (150A) | Lichtmaschinen-Sicherung – F9 / F10 / F11;
Lichtmaschinen-Sicherung: Benzin – 125A, Diesel – 150A. |
| ECU 4 | 15A | ECM/PCM |
| B+3 | 30A | I/P-Anschlussblock (Stromanschluss (Sicherung — F45, F46), Sicherung — F5, F9, F34) |
| IG1 | 30A | Startknopf-Sensor:
Zündschalter; Mit Startknopf: PDM-Sicherungskasten (IG1/ACC-Relais). |
| B+1 | 30A | I/P-Anschlussblock (Sicherung — F11, F20, F23, F24) |
| GLOW | 80A | E/R-Anschlussblock (RLY. 1) |
| B+5 | 40A | I/P-Anschlussblock (P/OUTLET-Relais) |
| B+4 | 40A | I/P-Anschlussblock (RR HTD-Relais) |
| ABS | 30A | ABS-Steuermodul |
| ABS | 40A | ABS-Steuermodul;
Universal-Steueranschluss. |
[ ] : G4LA (1,2 Benzin), G4LC (1,4 Benzin)
( ) : D4FC (1.4 Diesel)
PCB-Block (Benzinmotor)
| Name der Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| ECU 1 | 30A | PCB-Block (Motorsteuerungsrelais, Sicherung – F25) |
| HORN | 15A | Hupenrelais, Hupenrelais B/Alarm |
| F/PUMP | 20A | F/Pumpe-Relais |
| WIPER FRT | 25A | Wischerrelais |
| H/LAMP LO | 20A | Scheinwerferrelais (Abblendlicht) |
| H/LAMP HI | [20A] (10A) | Scheinwerferrelais (Fernlicht) |
| C/FAN | 40A | Lüfterrelais (niedrige Geschwindigkeit);
Lüfterrelais (hohe Geschwindigkeit). |
| BLOWER | 50A | Gebläserelais |
| IG 2 | 30A | Startrelais;
Ohne Startknopf: Zündschalter; Mit Startknopf: PDM-Relais-Sicherungskasten (IG2-Relais) |
| IG 2 | 30A | I/P-Anschlussblock (P/WDW-Relais, Sicherung: F1) |
| ECU 3 | 15A | F/Pumpe-Relais;
ECM, Hi/Lo C/Fan-Relais; Nockenwellenpositionssensor #1/#2; Sauerstoffsensor (hoch/niedrig); Ölregelventil #1/#2; Magnetventil zur Stromregelung; Magnetventil mit variablem Strom. |
| B/UP LAMP | 10 A | M/T:
Rückfahrlichtschalter, I/P-Anschlussblock (Sicherung — F26), A/T: PCM, Getriebeschalter, Anzeigesatz, elektrochromatischer Spiegel. |
| H/LAMP RH | 10 A | Rechter Scheinwerfer |
| H/LAMP LH | 10 A | Linker Scheinwerfer |
| ECU 2 | 15A | ECM;
Injektor #1/#2/#3. |
| IGN COIL | 15A | G4LA:
Zündung G4LC: Zündung #1/#2/#3/#4; Kondensator. |
[ ]: Allgemeiner Scheinwerfertyp
( ): Projektortyp
