Hyundai i30 (2007-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Hyundai i30 (2007–2018), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Hyundai i30 (2007-2012) – Sicherungskastenbelegung
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012.

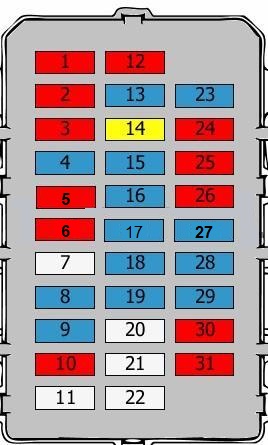

Sicherungskasten im Innenraum
Sicherungskastenbelegung
Hyundai i30 – Sicherungen – Beschreibung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Anlasserrelais;
Alarmrelais; Motorsteuergerät. |
| 2 | 10 A | Klimaanlage;
Motorsteuergerät; Bremslichtschalter (Automatikgetriebe). |
| 3 | 10 A | Klimaanlage;
Motorsteuergerät; Spiegelverstellung. |
| 4 | 15A | Schalter für beheizte Vordersitze;
Steuergerät für Sitzheizung. |
| 5 | 10 A | Klimaanlage;
Lüfterrelais; Steuergerät Schiebedach; Regensensor; Karosseriesteuergerät (BCM); Temperatursensor im Auto; Elektrochromatischer Spiegel; Relais für beheizten Kraftstofffilter. |
| 6 | 10 A | Scheinwerferrelais |
| 7 | 25A | Scheibenwischerschalter, vorne und hinten;
Motor vordere Scheibenwischer; Relais vordere Scheibenwischer. |
| 8 | 15A | Scheibenwischerschalter, vorne und hinten;
Motor hinterer Scheibenwischer; Relais hinterer Scheibenwischer. |
| 9 | 15A | Karosseriesteuergerät (BCM) |
| 10 | 10 A | Relais Nebelschlussleuchte |
| 11 | 25A | Fensterschalter Fahrer;
Schalter, hintere Fenster; Fensterschalter Beifahrer. |
| 12 | 10 A | Audio;
Steuergerät Automatikgetriebe-Verriegelung; Spiegelschalter; Digitaluhr; Navigationssteuergerät; Intelligenter Audio-Wandler Stop and Go (ISG). |
| 13 | 15A | Zigarettenanzünder |
| 14 | 20A | Steuergerät Schiebedach;
Relais Türsteuerung. |
| 15 | 15A | Frontscheibenentfrostung |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 16 | 15A | Schalter Automatikgetriebehebel;
Bremslichtschalter. |
| 17 | 15A | Datenbus-Anschluss;
Instrumententafel; Kofferraumbeleuchtung; Innenbeleuchtung; Klimaanlage; Steuergerät Reifendrucksensor; Karosseriesteuergerät (BCM); Schiebedachschalter; Einparkhilfe; Spiegelschalter; Digitaluhr. |
| 18 | 15A | Audiosteuergerät;
Navigation; Intelligenter Audio-Wandler Stop and Go (ISG). |
| 19 | 15A | Motor Heckklappenverriegelung;
Karosseriesteuergerät (BCM); Relais Heckklappenverriegelung. |
| 20 | 25A | Elektrische Heckfenster;
Verstärker; Elektrische Beifahrerfenster; Elektrische Fahrerfenster; Intelligenter Wandler Stop and Go (ISG) AMP. |
| 21 | 25A | Elektrisches Heckfenster links;
Elektrisches Fahrerfenster; Elektrisches Beifahrerfenster. |
| 22 | 25A | Fensterschalter Fahrer;
Schalter, hintere Fenster; Fensterschalter Beifahrer. |
| 23 | 15A | Stromversorgung |
| 24 | 10 A | Warnblinkschalter |
| 25 | 10 A | Airbag-Kontrollleuchte;
Klimaanlage; Beifahrerairbag. |
| 26 | 10 A | Instrumententafel;
Karosseriesteuergerät (BCM); Steuergerät Automatikgetriebe-Verriegelung; Beheizte Vordersitze; Steuergerät Reifendrucksensor; Intelligenter Schalter Stop and Go (ISG); Intelligenter Audio-Wandler Stop and Go (ISG); Intelligenter Wandler Stop and Go (ISG) AMP. |
| 27 | 15A | Zusätzliches Rückhaltesystem (SRS);
Klimaanlage. |
| 28 | 15A | EPS |
| 29 | 15A | Stromversorgung hinten;
Warnblinkrelais; Warnblinkschalter. |
| 30 | 10 A | Rechtes Rücklicht;
Rechter Scheinwerfer; Umgehung; Relais Nebelscheinwerfer vorne; Rheostat-Relais. |
| 31 | 10 A | Linker Scheinwerfer;
Kennzeichenbeleuchtung; Heckklappenschalter; Linkes Rücklicht. |

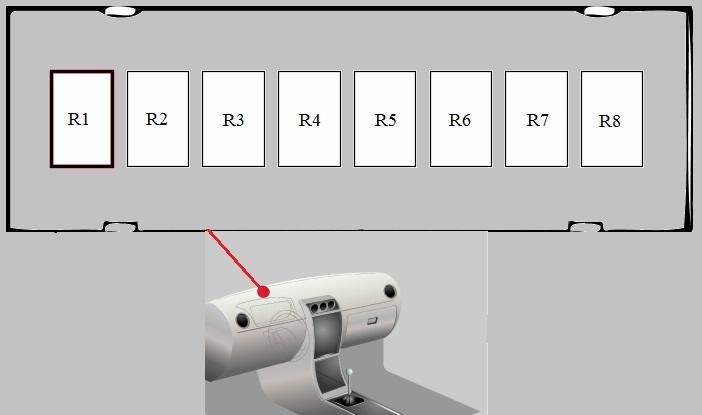

Sicherungskasten des ICM-Moduls im Innenraum.
Relais R1 – Türverriegelungsrelais
Relais R2 – Tür-Entriegelungsrelais
Relais R3 – Nebelschlussleuchte
Relais R4 – Alarmhornrelais
Relais R5 – Regensensorrelais, Alarmhornrelais
Relais R6 – Warnblinkrelais
Relais R7 – Verriegelungsrelais
Relais R8 – Frontscheibenentfrostung

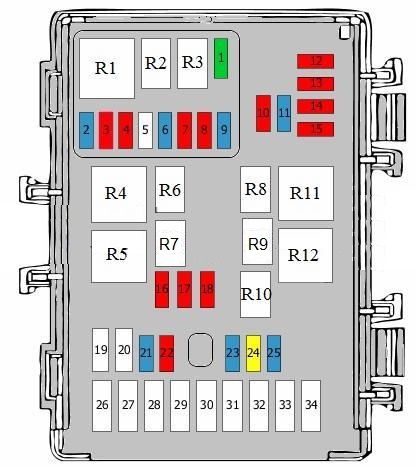

Sicherungskasten im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 30A | Hauptrelais |
| 2 | 15A | Wegfahrsperre;
Nockenwellenpositionssensor; Magnetventil Tankentlüftung; Lambdasonde vor Katalysator; Lambdasonde nach Katalysator. |
| 3 | 10 A | Motorsteuergerät |
| 4 | 10 A | Kondensatorlüfterrelais;
Ölregelventil; Leerlaufsteller; Kraftstoffpumpenrelais. |
| 5 | nicht verwendet | |
| 6 | 15A | Klimaanlagen-Injektoren |
| 7 | 10 A | Klimaanlage |
| 8 | 10 A | Motorsteuergerät;
Batteriesensor. |
| 9 | 15A | Kraftstoffpumpenrelais;
Zusatzrelais Kraftstoffpumpe. |
| 10 | 10 A | Ersatzsicherung |
| 11 | 15A | Ersatzsicherung |
| 12 | 10 A | ABS-Steuergerät;
ESP-Steuergerät; Neigungssensor. |
| 13 | 10 A | Bremslichtschalter
Multifunktionsschalter |
| 14 | 10 A | Zündrelais;
Zündspulen. |
| 15 | 10 A | Motorsteuergerät;
Bremslichtschalter; Fahrzeuggeschwindigkeitssensor; Impulsgeber Automatikgetriebe. |
| 16 | 10 A | Scheinwerfer links;
Scheinwerfer-Nivellierschalter; Stellmotor Scheinwerfer-Nivellierung links. |
| 17 | 10 A | Scheinwerfer rechts;
Stellmotor Scheinwerfer-Nivellierung rechts; Instrumententafel. |
| 18 | 10 A | Ersatzsicherung |
| 19 | 40A | ABS;
ESP. |
| 20 | 20A | ABS ESP |
| 21 | 15A | Relais Nebelscheinwerfer vorne |
| 22 | 10 A | Ersatzsicherung |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 23 | 15A | Ersatzsicherung |
| 24 | 20A | Scheinwerferrelais |
| 25 | 15A | Hupenrelais;
Alarmrelais. |
| 26 | 80A | ESP-Steuergerät |
| 27 | 40A | Zündrelais;
Zündschalter. |
| 28 | 40A | Relais beheizbare Heckscheibe;
Beheizter Spiegel. |
| 29 | 40A | Kondensatorlüfterrelais |
| 30 | 40A | Lüfterrelais |
| 31 | 150A | Hauptsicherung |
| 32 | 30A | Zündschlüssel |
| 33 | 50A | Rücklichtrelais;
Fensterheberrelais; Sicherungskasten im Motorraum, Sicherungen 10, 11, 20 – 22, 30, 31. |
| 34 | 50A | Sicherungskasten im Motorraum, Sicherungen 14 – 19, 29 |
| R1 | Hauptrelais | |
| R2 | Klimaanlage | |
| R3 | Kraftstoffpumpenrelais;
Zusatzrelais Kraftstoffpumpe. |
|
| R4 | Lüfterrelais | |
| R5 | Anlasserrelais | |
| R6 | Scheinwerferrelais | |
| R7 | Nebelscheinwerferrelais | |
| R8 | Hupenrelais | |
| R9 | Scheibenwischerrelais | |
| R10 | Scheinwerferrelais | |
| R11 | Kühlgebläse-Relais | |
| R12 | Kühlgebläse-Relais |
Hyundai i30 (2013-2018) – Sicherungskastenbelegung
Baujahr:2013, 2014, 2015, 2016, 2017, 2018.

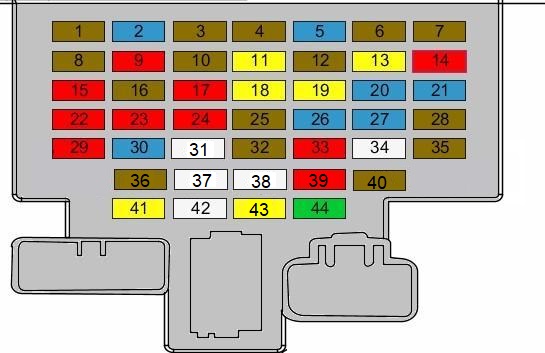

Sicherungskasten im Fahrgastraum
Sicherungsbelegung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 7,5A | Anlassermotorrelais;
Zündschalter; Getriebereichsschalter; Motorsteuergerät; Getriebereichsschalter. |
| 2 | 15A | SRS-Steuergerät;
Klimaanlagen-Steuergerät. |
| 3 | 7,5A | Instrumententafel |
| 4 | 7,5A | Lenkassistenz-Steuergerät |
| 5 | 15A | An vorderem Stromanschluss |
| 6 | 7,5A | Schlüsselloses Zugangssystem-Steuergerät;
Karosseriesteuergerät (BCM). |
| 7 | 7,5A | Klimaanlagen-Steuergerät |
| 8 | 7,5A | Bergabfahrhilfe-Relais (HDC);
Elektrische Feststellbremse-Steuergerät; Parksensor; Rückfahrkamerasystem. |
| 9 | 10 A | Scheinwerfer;
Adaptives Kurvenlicht. |
| 10 | 7,5A | Parksensor hinten;
Klimaanlage; Stop-and-Go-Schalter; Automatikgetriebe-Schalthebel; Scheinwerfer; Elektrochromatischer Spiegel; Wassersensor, Kraftstofffilter. |
| 11 | 20A | Sicherungskasten und Relais im Motorraum, Sicherungen 27 – 31 |
| 12 | 7,5A | Wegfahrsperren-Steuergerät oder schlüsselloses Zugangssystem-Steuergerät |
| 13 | 20A | Zigarettenanzünder;
An hinterem Stromanschluss. |
| 14 | 10 A | Elektrische Spiegel-Schalter;
Audio-Wandler; DC-DC; Uhr; Navigation und Multimedia-Display. |
| 15 | 10 A | Elektrische Spiegel;
Motorsteuergerät; Klimaanlagen-Steuergerät. |
| 16 | 7,5A | Karosseriesteuergerät (BCM);
Reifendrucksensor-Steuergerät; Audio; Fahrersitzheizung; Beifahrersitzheizung; Instrumententafel. |
| 17 | 10 A | Nicht verwendet |
| 18 | 20A | Nicht verwendet |
| 19 | 20A | Schiebedach |
| 20 | 15A | Multifunktionsschalter;
Heckscheibenwischerrelais; Heckscheibenwischermotor. |
| 21 | 15A | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 20A | Klimaanlagensteuerung;
Gebläsewiderstand. |
| 23 | 20A | Türbeleuchtung;
Innenbeleuchtung; Handschuhfachbeleuchtung; Kofferraumbeleuchtung; Türwarnschalter; Kosmetikspiegelbeleuchtung. |
| 24 | 20A | Heckklappenrelais;
Heckklappenschloss; Rückfahrkamerasystem. |
| 25 | 7,5A | Sicherungskasten und Relais im Motorraum, Sicherungen 27 – 31 |
| 26 | 15A | Bergabfahrhilfe-Relais (HDC);
Bremslichtrelais. |
| 27 | 15A | Nicht verwendet |
| 28 | 7,5A | Karosseriesteuergerät (BCM);
Schlüsselloses Zugangssystem-Steuergerät. |
| 29 | 10 A | Nicht verwendet |
| 30 | 15A | Audio-DC-DC-Wandler;
Navigation und Multimedia-Display. |
| 31 | 25A | Elektrisches Fensterheberrelais;
Sicherheitssystem für elektrische Fensterheber. |
| 32 | 7,5A | Motorstart-Stopp-Schalter;
Schlüsselloses Zugangssystem-Steuergerät. |
| 33 | 10 A | Nebelschlussleuchtenrelais |
| 34 | 25A | Regensensorrelais;
Multifunktionsschalter; Wischerrelais; Wischermotor. |
| 35 | 7,5A | PTC-Heizungsrelais;
HVAC-Ionizer; Schiebedach; Regensensor; Scheinwerferwaschdüsenrelais; Betriebs-DC-DC-Wandler; Kraftstoffheizungsrelais; HVAC-Ionizer; PTC-Heizung; Schiebedach, Relais 2; PTC-Heizung, Relais 3; Regensensor; Scheinwerferwaschdüsenrelais; Betriebs-DC-DC-Wandler. |
| 36 | 7,5A | Wegfahrsperren-Steuergerät |
| 37 | 25A | Nicht verwendet |
| 38 | 25A | Schlüsselloses Zugangssystem-Steuergerät |
| 39 | 10 A | Elektrischer Spiegel |
| 40 | 7,5 | Lüfterrelais;
Klimaanlagen-Steuergerät. |
| 41 | 20A | Reifendrucküberwachungs-Steuergerät;
Karosseriesteuergerät (BCM); Instrumententafel; Regen- und Lichtsensor; Elektrische Spiegel-Schalter; Uhr; Datenbus-Anschluss. |
| 42 | 25A | Elektrisches Fensterheberrelais;
Sicherheitssystem für elektrische Fensterheber. |
| 43 | 20A | Tür-Entriegelungsrelais;
Verriegelungsrelais. |
| 44 | 30A | Fahrersitzverstellschalter |

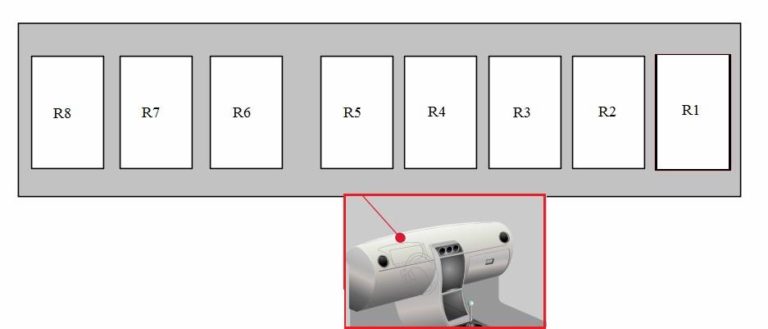

Sicherungskasten des ICM-Relaismoduls im Fahrgastraum.
Relais R1 – Verriegelungsrelais
Relais R2 – Nebelschlussleuchtenrelais
Relais R3 – Regensensorrelais
Relais R4 – Heckscheibenwischerrelais
Relais R5 – Warnhornrelais
Relais R6 – Elektrisches Spiegelöffnungsrelais
Relais R7 – Bergabfahrhilfe-Relais (HDC)
Relais R8 – Heckscheibenheizungsrelais

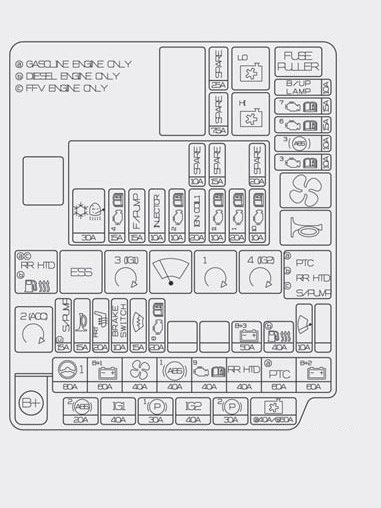

Sicherungskasten im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 80A | Elektronische Lenkunterstützung |
| 2 | 60A | Sicherungskasten und Relais im Fahrgastraum, Sicherungen 19, 25, 32, 38, 43 |
| 3 | 40A | Lüfterrelais |
| 4 | 40A | ESP-Steuergerät;
ABS-Steuergerät; Multifunktions-Stecker. |
| 5 | 40A | Hauptmotorrelais

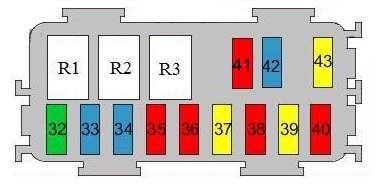

Zusätzlicher Sicherungskasten und Relais im Motorraum, Sicherungen 32 – 34 |
| 6 | 40A | Heckscheibenheizungsrelais |
| 7 | 60A | PTC-Heizung |
| 8 | 60A | Sicherungskasten und Relais im Fahrgastraum, Sicherungen 23, 30, 41 |
| 9 | 20A | ESP-Steuergerät;
ABS-Steuergerät; Multifunktions-Stecker. |
| 10 | 40A | Zündschalter;
Zündrelais 1; Zubehörrelais. |
| 11 | 50A | Kühlerlüfter, Relais bei niedriger Geschwindigkeit;
Kühlerlüfter, Relais bei hoher Geschwindigkeit. |
| 12 | 30A | Elektrische Feststellbremse-Steuergerät |
| 13 | 40A | Zündschalter;
Anlassermotorrelais 1; Zündrelais 2. |
| 14 | 30A | Elektrische Feststellbremse-Steuergerät |
| 15 | 15A | Motorsteuergerät |
| 16 | 15A | Hupenrelais;
Warnhupenrelais. |
| 17 | 20A | Sitzheizung |
| 18 | 10 A | Bremslichtschalter;
Schlüsselloses Zugangssystem-Steuergerät. |
| 19 | 15A | Heckscheibenheizungsrelais |
| 20 | 20A | TCM |
| 21 | Nicht verwendet | |
| 22 | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 23 | 50A | Sicherungskasten und Relais im Fahrgastraum, Sicherungen 23, 31, 37, 42 |
| 24 | 50A | Kraftstoffheizungsrelais |
| 25 | 10 A | Motorsteuergerät;
Regensensor. |
| 26 | Nicht verwendet | |
| 27 | 10 A | Bremslichtschalter;
Rückleuchten; Rückfahrkamerasystem; Karosseriesteuergerät (BCM); Elektrochromatischer Spiegel; Instrumententafel; Navigations- und Multimediaeinheit. |
| 28 | 15A | Getriebereichsschalter oder TCM-Getriebereichsschalter |
| 29 | 15A | Anlasserrelais 1;
Zündspulen; Kondensator. |
| 30 | 10 A | ESP-Steuergerät;
ABS-Steuergerät; Gierratensensor; Not-Aus-Relais. |
| 31 | 10 A | Luftmassenmesser;
Bremslichtschalter; Motorsteuergerät. |
| 32 | 25A | Ersatzsicherung |
| 33 | 7,5A | Ersatzsicherung |
| R1 | Heckscheibenheizungsrelais | |
| R2 | Not-Aus-Relais | |
| R3 | Zündrelais 1 | |
| R4 | Wischerrelais | |
| R5 | Anlasserrelais | |
| R6 | Zündrelais 2 | |
| R7 | PTC-Heizungsrelais;
Kraftstoffheizungsrelais |
|
| R8 | Zubehörrelais | |
| R9 | Lüfterrelais | |
| R10 | Hupenrelais | |
| R11 | Kühlerlüfter, Relais für niedrige Geschwindigkeit | |
| R12 | Kühlerlüfter, schnelles Relais |

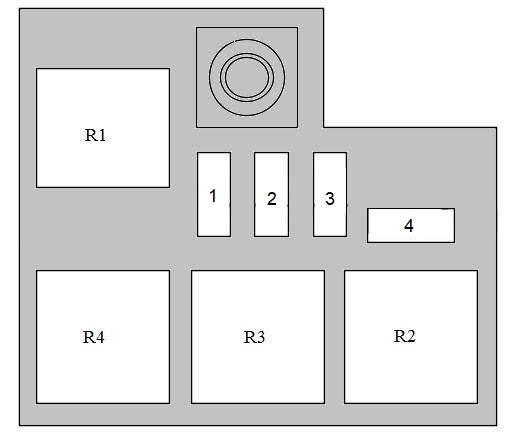

Sicherungskasten Nr. 2 im Motorraum (nur Diesel)
Sicherungsbelegung
Sicherung 1 – PTC-Heizung, Relais 3 (50,0 A)
Sicherung 2 – PTC-Heizung, Relais 2 (50,0 A)
Sicherung 3 – PTC-Heizung, Relais 1 (50,0 A)
Sicherung 4 – Glühkerzenrelais (80,0 A)
Relais R1 – Glühkerzenrelais
Relais R2 – PTC-Heizung, Relais 1
Relais R3 – PTC-Heizung, Relais 2
Relais R4 – PTC-Heizung, Relais 3

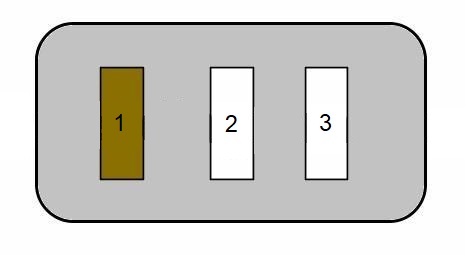

Sicherungen an der Batterie
Sicherung 1 – Batteriesensor (7,5 A)
Sicherung 2 – Lichtmaschine (150,0 A)
Sicherung 3 – Zusätzlicher Sicherungskasten und Relais im Motorraum, Sicherungen 1 – 4 oder nicht verwendet (150,0 A)
Zusätzlicher Sicherungskasten im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 32 | 30A | Scheinwerferwaschdüsenrelais |
| 33 | 15A | Motorsteuergerät |
| 34 | 15A | Kraftstoffpumpenrelais |
| 35 | 10 A | Einspritzdüsen;
Kraftstoffpumpenrelais; |
| 36 | 10 A | Anlasserrelais;
Motorsteuergerät; Kraftstoffdruckregler; Bremslichtschalter. |
| 37 | 20A | Zündspulen;
Kondensator. |
| 38 | 10 A | Magnetventil für variable Einlassnockenwellenphasen;
Einlassnockenwellenpositionssensor; Auslassnockenwellenpositionssensor; Ölregelventil; Magnetventil zur Steuerung variabler Einlassnockenwellenphasen; Bypass-Steuerventil; Drosselklappen-Steuermagnetventil; Nockenwellenpositionssensor; Ölstandsensor; Turbolader mit variabler Geometrie (VGT); Nockenwellenpositionssensor; Sauerstoffsensor; Ölstandsensor. |
| 39 | 20A | Motorsteuergerät |
| 40 | 10 A | Kühlerlüfter, Relais für niedrige Geschwindigkeit;
Sauerstoffsensoren; Bypass-Steuerventil; Ölregelventile; Kühlerlüfter, Relais für niedrige Geschwindigkeit; Sauerstoffsensoren; Ölregelventile; Kühlerlüfter, Relais für niedrige Geschwindigkeit; AGR-Ventil; Glühkerzenrelais; PTC, Relais 1. |
| 41 | 10 A | Ersatzsicherung |
| 42 | 15A | Ersatzsicherung |
| 43 | 20A | Ersatzsicherung |
| R1 | Kraftstoffpumpenrelais | |
| R2 | Scheinwerferwaschdüsenrelais | |
| R3 | Hauptmotorrelais |
Über Hyundai i30 (2007-2018)
Der Hyundai i30, produziert von 2007 bis 2018, ist ein beliebtes Kompaktfahrzeug, das sich aufgrund seiner Zuverlässigkeit und Praktikabilität großer Beliebtheit erfreute. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck und Kombi, was eine breite Palette von Optionen für unterschiedliche Fahrerbedürfnisse ermöglichte. Der Hyundai i30 bot verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren, die ein ausgewogenes Verhältnis von Leistung und Kraftstoffverbrauch boten. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und moderne Technologien gestaltet, was ihn zu einer attraktiven Wahl für Familien und Einzelpersonen machte.
Sicherungsbelegung Hyundai i30
Diese Seite zeigt die Sicherungsbelegung für den Hyundai i30, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Fahrzeuginnenraum unter dem Armaturenbrett auf der Fahrerseite und ein weiterer im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
