Hyundai i20 (2008-2014) – Sicherungskasten
Hyundai i20 (2008-2014) – Sicherungsplan
Baujahr: 2008, 2009, 2010, 2011, 2012, 2013, 2014.

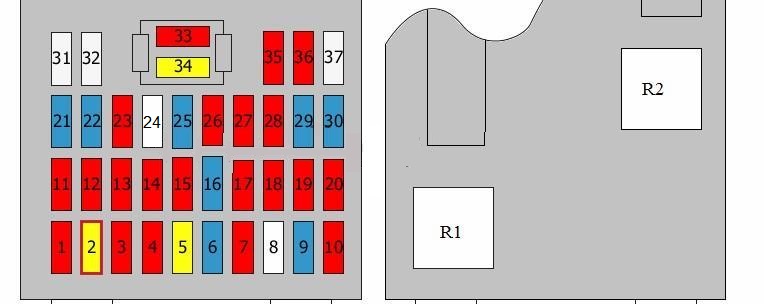

Sicherungskasten im Fahrgastraum
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Motorsteuergerät oder unbenutzt;
Sicherungskasten und Relais im Motorraum, Relais R7, R8. |
| 2 | 20A | Steuergerät für Schiebedach |
| 3 | 10 A | Außenspiegel einklappbar/ausfahrbar |
| 4 | 10 A | Relais für Nebelscheinwerfer |
| 5 | 20A | Relais für Heckklappenentriegelung;
Relais für Türverriegelung; Relais für Verriegelung. |
| 6 | 15A | Relais für Sicherheitswarnsystem |
| 7 | 10 A | Relais für Nebelschlussleuchte |
| 8 | 25A | Unbenutzt |
| 9 | 15A | Zigarettenanzünder |
| 10 | 10 A | Elektrische Spiegel;
Audio; Bordcomputer. |
| 11 | 10 A | Rechter Scheinwerfer;
Integrierte Rückleuchten; Beleuchtung. |
| 12 | 10 A | Relais für Tagfahrlichtsystem;
Kennzeichenbeleuchtung; Integrierte linke Rückleuchte; Linker Scheinwerfer. |
| 13 | 10 A | Warnblinkschalter |
| 14 | 10 A | Instrumententafel |
| 15 | 10 A | Getriebeschalter;
Rücklichtschalter. |
| 16 | 15A | Zündspulen 1-4;
Kondensator. |
| 17 | 10 A | ESP-Steuergerät;
Elektronisches Stabilitätsprogramm (ESP) Schalter; Lenkwinkelsensor; ABS-Steuergerät; Neigungswinkelsensor; Sicherungskasten und Relais im Motorraum, Diagnoseanschluss. |
| 18 | 10 A | EPS-Generator-Steuergerät;
Reifendrucküberwachungs-Steuergerät. |
| 19 | 10 A | Hauptüberlastschalter;
Impulsgeber; Fahrzeuggeschwindigkeitssensor. |
| 20 | 10 A | Bordcomputer;
Instrumententafel; Karosseriesteuergerät (BCM). |
| 21 | 15A | Elektrisches Fenster Fahrerseite |
| 22 | 15A | Warnblinkschalter;
Warnlichtrelais. |
| 23 | 10 A | Sicherheitsgurtschalter;
SRS-Steuergerät. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 24 | 25A | Unbenutzt |
| 25 | 15A | Bremslichtschalter;
Datenbus-Anschluss; Fensterheber-Relais. |
| 26 | 10 A | Kraftstofffilterwarnung;
Luftmassenmesser; Motorsteuergerät; Antriebsstrang-Steuergerät (PCM). |
| 27 | 10 A | Scheinwerfereinstellschalter;
Temperatursensor im Auto; Karosseriesteuergerät (BCM); Klimaanlagensteuerung; Schiebedachsteuerung; Scheinwerfer; Sicherungskasten und Relais im Motorraum, Relais R2, R3, R5; Sicherungskasten und Relais Nr. 1 im Motorraum, Relais R2, R3. |
| 28 | 10 A | Rechter Scheinwerfer;
Instrumententafel. |
| 29 | 15A | Heckscheibenwischermotor;
Multifunktionsschalter. |
| 30 | 15A | Schalter für beheizbare Vordersitze |
| 31 | 25A | Elektrische Fensterheber, Hauptschalter;
Elektrische Fensterheber Fahrerseite; Schalter für elektrische Heckfenster links; Fensterschalter Beifahrerseite (Rechtslenker). |
| 32 | 25A | Elektrische Fensterheber, Hauptschalter;
Elektrische Fensterheber Fahrerseite; Schalter für elektrische Heckfenster rechts; Fensterschalter Beifahrerseite (Linkslenker). |
| 33 | 10 A | Relais für Heckheizung;
Türöffnung; Instrumententafel; Bordcomputer; Reifendrucküberwachungs-Steuergerät; Karosseriesteuergerät (BCM); Klimaanlagen-Steuergerät; Kofferraumbeleuchtung; Dachkonsole; Vordere Innenbeleuchtung; Innenbeleuchtung. |
| 34 | 20A | Audio |
| 35 | 10 A | Linker Scheinwerfer |
| 36 | 10 A | Motorsteuerung;
Antriebsstrang-Steuergerät (PCM); Klimaanlagensteuerung; Elektrische Spiegel. |
| 37 | 25A | Frontscheibenwischermotor;
Multifunktionsschalter. |
| R1 | Relais für Heckheizung | |
| R2 | Relais für Fensterheber | |
| R3 | Relais für Nebelscheinwerfer | |
| R4 | Relais für Nebelschlussleuchte | |
| R5 | ||
| R6 | Relais für Türverriegelung;
Relais für Tür-Entriegelung. |
|
| R7 | Relais für Heckklappenverriegelung;
Relais für Heckklappenentriegelung. |
|
| R8 | Relais für Rücklicht | |
| R9 | Relais für Tagfahrlichtsystem | |
| R10 | Relais für Warnblinkanlage |
Sicherungskasten im Motorraum
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | unbenutzt | |
| 2 | unbenutzt | |
| 3 | 50A | Starten |
| 4 | 30A | Relais für Motorsteuerung |
| 5 | 30A | Relais für Kraftstofffilterheizung |
| 6 | 40A | Starten |
| 7 | 10 A | Hupenrelais |
| 8 | unbenutzt | |
| 9 | unbenutzt | |
| 10 | 10 A | Kühlerlüfter, Relais niedrige Geschwindigkeit;
Kühlerlüfter, Relais hohe Geschwindigkeit; Sauerstoffsensor; Bremslichtschalter; Luftheizung. |
| 11 | unbenutzt | |
| 12 | 10 A | Masse |
| 13 | 10 A | Kraftstoffdruckregler |
| 14 | 20A | Motorsteuergerät |
| 15 | 15A | Klimaanlagenrelais;
Nockenwellenpositionssensor; Turbolader mit variabler Geometrie (VGT); AGR; Wegfahrsperrensteuerung; Sicherungskasten und Relais Nr. 1 im Motorraum, Relais R1, R4. |
| 16 | unbenutzt | |
| 17 | 10 A | Klimaanlagen-Steuergerät |
| 18 | unbenutzt | |
| 19 | unbenutzt | |
| 20 | 10 A | Klimaanlagenrelais |
| 21 | 50A | Sicherungskasten und Relais im Fahrgastraum, Relais R2;
Sicherungskasten und Relais im Fahrgastraum, Sicherungen 21, 22. |
| 22 | 50A | Sicherungskasten und Relais im Fahrgastraum, Relais R8;
Sicherungskasten und Relais im Fahrgastraum, Sicherungen 2 – 7, 25, 33, 34. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 23 | 30A | Kühlerlüfter, Relais niedrige Geschwindigkeit;
Kühlerlüfter, Relais hohe Geschwindigkeit. |
| 24 | 125A | Sicherungskasten und Generatorrelais im Motorraum, Sicherungen 20, 25 – 29, 34 |
| 25 | 40A | ABS-Steuergerät;
ESP-Steuergerät; Universeller Steueranschluss. |
| 26 | 40A | ABS-Steuergerät;
ESP-Steuergerät; Universeller Steueranschluss. |
| 27 | 40A | Relais für Heckheizung |
| 28 | 40A | Lüfterrelais |
| 29 | 80A | EPS-Steuergerät |
| 30 | 25A | Ersatzsicherung |
| 31 | 20A | Ersatzsicherung |
| 32 | 15A | Ersatzsicherung |
| 33 | 10 A | Ersatzsicherung |
| 34 | 150A | Sicherungskasten und Relais Nr. 1 im Motorraum, Relais R1 – R4 |
| R1 | Unbenutzt | |
| R2 | Lüfterrelais | |
| R3 | Relais für Kraftstofffilterheizung | |
| R4 | Relais für Motorsteuerung | |
| R5 | Relais für Tagfahrlichtsystem | |
| R6 | Klimaanlagenrelais | |
| R7 | Anlasserrelais | |
| R8 | Relais für Sicherheitswarnsystem | |
| R9 | Hupenrelais | |
| R10 | Kühlerlüfter, Relais niedrige Geschwindigkeit | |
| R11 | Kühlerlüfter, Relais hohe Geschwindigkeit |
Zugehöriger Sicherungskasten im Motorraum.
| Nr | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| 1 | 50A | PTC, Relais 3 |
| 2 | 50A | PTC, Relais 2 |
| 3 | 50A | PTC, Relais 1 |
| 4 | 80A | Relais für Glühkerzenheizung;
Luftheizung. |
| R1 | Relais für Glühkerzenheizung | |
| R2 | PTC, Relais 3 | |
| R3 | PTC, Relais 2 | |
| R4 | PTC, Relais 1 |
Über den Hyundai i20 (2008-2014)
Der Hyundai i20, produziert von 2008 bis 2014, ist ein kompakter Kleinwagen, der sich aufgrund seiner Zuverlässigkeit und Effizienz großer Beliebtheit erfreute. Dieses Modell bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die von kleineren Hubräumen bis zu leistungsstärkeren Varianten reichen. Der Hyundai i20 ist bekannt für sein modernes Design, seinen komfortablen Innenraum und seine fortschrittlichen Sicherheitsmerkmale, was ihn ideal für Stadtfahrten und längere Reisen macht. Seine kompakten Abmessungen ermöglichen einfaches Parken und Manövrieren in städtischen Umgebungen, während der geräumige Innenraum ausreichend Platz für Passagiere und Gepäck bietet.
Sicherungsplan Hyundai i20
Diese Seite zeigt den Sicherungsplan für den Hyundai i20, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, und daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
