Volkswagen Jetta VI (2011-2017) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Jetta VI (2011–2017), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Volkswagen Jetta 6 – Sicherungskasten-Diagramm

Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Jetta ist die Sicherung F30 im Sicherungskasten im Fahrgastraum.

Position der Steuergeräte

Beschreibung

1	Elektronisches ABS-Steuergerät
2	Elektronisches Klimaanlagen-Steuergerät
3	Batterie
4	Diagnoseanschluss (DLC)
5	Diagnoseeinheit
6	Fahrertür-Steuergerät
7	Elektrisches Steuergerät für die linke hintere Tür
8	Elektrisches Steuergerät für die Beifahrertür
9	Elektrisches Steuergerät für die rechte hintere Tür
10	Elektronisches Motorsteuergerät (ECM)
11	Sicherungskasten / Relais, Motorraum
12	Sicherungskasten / Relais, Armaturenbrett 1
13	Sicherungskasten / Relais, Armaturenbrett 2
14	Glühkerzen-Steuergerät – unter dem Motorsicherungskasten / Relaiskasten
15	Scheinwerfer-Ausrichtungssteuergerät

16	Heizgebläse-Motorwiderstand – neben dem Heizgebläse-Motor
17	Hupe
18	Zündschalter-Steuermodul (ausgewählte Modelle) – im Sicherungskasten / Relais am Armaturenbrett 2
19	Fernbedienung für Zentralverriegelung und Motorstart
20	Multifunktionssteuergerät – Funktionen: Diebstahlsicherung, Zentralverriegelung, Ladesystem, Türfunktionssteuergeräte, elektrische Lastkontrolle, Außenbeleuchtung, Fußraumbeleuchtung, Tankdeckelentriegelung, Kraftstoffpumpe, beheizbare Außenspiegel, Heckscheibenheizung, Hupe, Wegfahrsperre, Blinker / Warnblinkanlage, Instrumentenbeleuchtung, Innenbeleuchtung, Fernbedienung für Zentralverriegelung und Motorstart, Regen- / Sonnenlichtsensor, Bremslichter, Scheibenwischer / Scheibenwaschanlage
21	Parkassistenzsystem-Steuergerät
22	Lenkassistenz-Steuergerät – an der Lenksäule
23	Sitzheizungs-Steuergerät – unter dem Fahrersitz
24	Lenksäulen-Elektronik-Steuergerät
25	Lenksäulenverriegelungs-Steuergerät
26	SRS-Elektronik-Steuergerät
27	Anhänger-Elektrik-Steuergerät
28	Elektronisches Getriebesteuergerät (TCM) (DSG-Getriebe)
29	Elektronisches Getriebesteuergerät (TCM) – bei Automatikgetriebe
30	Spannungsstabilisatorblock

Fahrgastraum

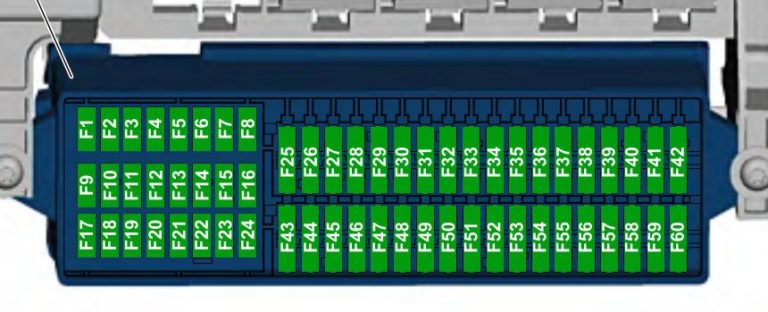

Sicherungskasten

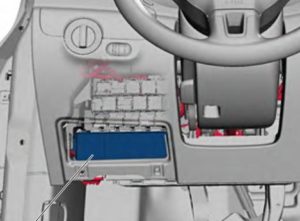

Befindet sich unter dem Lenkrad links.

Beschreibung

Typ 1

F1
F2	(5A) Lenksäulenverriegelung
F3	(10A) Armaturenbrett
F4
F5
F6	(10A) Multifunktionsmodul
F7	(5A) Nebelscheinwerferrelais (nur AW0); Schalter- und Armaturenbrettdimmer (nur AW0); Kennzeichenbeleuchtung; Steuergerät für Bordnetzversorgung (nur AW1).
F8	(7,5 A) Schalter für Scheiben- und Scheinwerferwaschpumpe; Waschpumpe.
F9	(5A) SRS-System; Airbag.
F10	(10A) Rechter Lenksäulenschalter
F11
F12
F13	(5A) Elektrochromatischer Spiegel; Lichtsensor; Parkassistenz-Steuergerät; Luftverschmutzungssensor; Hochdrucksensor; Climatronic-Klimaanlagen-Steuergerät; Reifendrucksensor; Rückfahrlichtschalter; Heizwiderstand für linke Waschdüse; Heizwiderstand für rechte Waschdüse.
F14	(10A) Linker Lenksäulenschalter; ABS-Steuergerät; Lichtschalter; Kraftstoffpumpen-Steuergerät.
F15	(10A) Schalter- und Armaturenbrettdimmer; Scheinwerfer-Ausrichtungssteuerung; Zusatzheizungsrelais; Luftmassenmesser; Heizwiderstand für Fahrgestellbelüftung; Linker Scheinwerfer; Motor für linke Scheinwerfer-Nivellierungssteuerung; Rechter Scheinwerfer; Motor für rechte Scheinwerfer-Ausrichtungssteuerung.
F16	(10A) Motorsteuerung
F17
F18	(15A) Linker Scheinwerfer
F19	(15A) Rechter Scheinwerfer
F20	(10A) Automatikgetriebe-Steuergerät; Getriebehebel-Sensor-Steuergerät; Tiptronic-Schalter; Klimaanlagen-Steuergerät; Zünd- und Startschalter.
F21
F22	(10A) Zünd- und Startschalter; Wandler-Sicherungskasten; Diebstahlschutzhupe; Interner Sensor; Alarmsirenenrelais; Zweiklanghornrelais.
F23	(10A) Steuergerät für Bordnetzversorgung; Lichtschalter; Regen- und Lichtsensor; Magnetfeldsensor für Kompass.
F24	(10A) Steuergerät für Bordnetzversorgung; Steuergerät für adaptives Licht und Scheinwerfer-Ausrichtungssteuerung.
F25	(15A) Getriebe
F26	(15A) Unterdruckpumpe Bremskraftverstärker
F27
F28	(40A) Kühlmittelheizung; Relais für Zusatzheizung.
F29	(1A) Multifunktionsmodul
F30	(20A) Steckdose Zigarettenanzünder

F31	(30A) Lichtschalter
F32	(30A) Lichtschalter
F33	(40A) Schalter für Heiz- und Betriebsmodus; Frischluftgebläse-Relais; Klimaanlagen-Steuergerät; Frischluftgebläse-Schalter.
F34	(15A) Linker Scheinwerfer; Armaturenbrett-Steuergerät.
F35	(10A) Lenksäulen-Steuergerät; Armaturenbrett-Steuergerät; Hupenschalter; Diagnoseschnittstelle Datenbus.
F36	(25A) Multifunktionsmodul
F37	(15A) Linker Scheinwerfer
F38	(15A) Rechter Scheinwerfer
F39	(15A) Positionslichter
F40	(15A) Anhänger-Steuermodul
F41	(15A) Anhänger-Steuermodul
F42	(20A) Anhänger-Steuermodul
F43	(30A) Beifahrertür-Steuermodul
F44	(25A) Beheiztes Heckscheibenrelais
F45	(25A) Fahrertür-Steuergerät; Beifahrertür-Steuergerät.
F46	(25A) Linkes hinteres Türsteuergerät; Rechtes hinteres Türsteuergerät.
F47	(15A) Kraftstoffpumpe
F48	(20A) Multifunktionsmodul
F49	(40A) Klimaanlage/Kühler
F50	(30A) Sitzheizung
F51	(20A) Schiebedach
F52	(20A) Hupe
F53	(15A) Sitzheizung
F54	(15A) Nebelschlussleuchten
F55	(20A) Lichtschalter; Linker Lenksäulenschalter.
F56	–
F57	(15A) Audiosystem; Navigationssystem.
F58	(1A / 30A) Telefon-Transceiver; Wechselrichter mit Steckdose, 12V – 230V.
F59	(30A) Audio-System-Endstufe
F60	(30A) Kühlmittelheizung

Typ 2

F1	(10A) Heizwiderstand Scheibenwischerstrom
F2	(5A / 7,5A) Lenksäulenverriegelung
F3	(10A) Armaturenbrett
F4	(2A/10A) Telefonempfänger/Sender
F5	(7,5A) Linke Nebelschlussleuchte
F6	(10A) Multifunktionsmodul; Rückfahrkamera.
F7	(5A) Nebelscheinwerferrelais; Schalter- und Armaturenbrettdimmer; Kennzeichenbeleuchtung.
F8	(7,5 A) Schalter für Scheiben- und Scheinwerferwaschpumpe; Waschpumpe.
F9	(5A) Airbag-Steuermodul; (15A) Sitzbelegungserkennungs-Steuermodul.
F10	(10A) Rechter Lenksäulenschalter
F11	(10A) Linker Scheinwerfer, (Entladungsscheinwerfer)
F12	(10A) Rechter Scheinwerfer, (Entladungsscheinwerfer)
F13	(5A) Elektrochromatischer Spiegel; Lichtsensor; Parkassistenz-Steuergerät; Luftverschmutzungssensor; Hochdrucksensor; Klimaanlagen-Steuergerät; Reifendrucküberwachungstaste; ASR- und ESP-Deaktivierungstaste; Rückfahrlichtschalter; Start-Stopp-Schalter; Heizwiderstand für linke Waschdüse; Heizwiderstand für rechte Waschdüse; Spiegelverstellschalter; Taste für Außenspiegelheizung; Steuergerät für adaptives Licht und Scheinwerfer-Ausrichtungssteuerung.
F14	(10A) Linker Lenksäulenschalter; ABS-Steuergerät; Kraftstoffpumpen-Steuergerät; Anhängererkennungs-Steuergerät; Spannungsstabilisator; Wechselrichter mit Steckdose, 12 V – 230 V; Diagnoseschnittstelle Datenbus.
F15	(10A) Stecker, 16-polig, (Diagnosestecker); Schalter- und Armaturenbrettdimmer; Scheinwerfer-Ausrichtungsanpassung; Frischluftgebläse-Relais; Luftmassenmesser; Heizwiderstand für Fahrgestellbelüftung; Schwingungsdämpfungs-Steuergerät; Linker Scheinwerfer; Stellglied für linke Scheinwerfer-Ausrichtung; Rechter Hauptscheinwerfer; Stellglied für rechte Scheinwerfer-Ausrichtung.
F16	(10A) Relais für Kühlmittelzusatzpumpe; Kraftstoffpumpe; Motorschlüssel.
F17	(10A) Antivirensystem und dessen Relais
F18	(15A) Linker Scheinwerfer
F19	(15A) Rechter Scheinwerfer
F20	(10A) Zünd- und Startschalter; Tiptronic-Schalter; Automatikgetriebe-Steuergerät; Getriebehebel-Sensor-Steuergerät; Climatronic-Steuergerät; Radioempfänger für Zusatzwasserheizung.
F21	(15A / 20A) Steuergerät für Bordnetzversorgung; Zweiklanghornrelais; Hochtonsignal; Tiefton-Signal.
F22	(7,5A / 20A) Zünd- und Startschalter; Wandler-Sicherungskasten; Interner Sensor; Alarmsirenenrelais Diebstahlschutzhupe.
F23	(10A) Steuergerät für Bordnetzversorgung; Lichtschalter; Regen- und Lichtsensor; Magnetfeldsensor für Kompass.
F24	(10A) Steuergerät für adaptives Licht und Scheinwerfer-Ausrichtungssteuerung
F25	(15A) Getriebe; Automatikgetriebe-Auswahl.
F26	(15A) Vakuumpumpe Bremskraftverstärker
F27	(1A) Airbag-Spiralkabel mit Schleifring
F28	(40A) Relais für Zusatzheizungsbetrieb
F29	(1A) Multifunktionsmodul, Zünd- und Startschalter
F30	(20A) Zigarettenanzünder-Steckdose

F31	(30A) Lichtschalter
F32	(20A) Lichtschalter
F33	(40A) Schalter für Heiz- und Betriebsmodus; Frischluftgebläse-Relais; Klimaanlagen-Steuergerät; Frischluftgebläse-Schalter.
F34	(15A) Glühlampe linkes Abblendlicht; Glühlampe rechtes Abblendlicht; Armaturenbrett-Steuergerät.
F35	(10A) Lenksäulen-Steuermodul; Diagnoseschnittstelle Datenbus; Hupenschalter.
F36	(25A) Multifunktionsmodul
F37	(15A) Linker Scheinwerfer, Tagfahrlichtlampe
F38	(15A) Rechter Scheinwerfer, Tagfahrlichtlampe rechts
F39	(20A) Positionslichtrelais
F40	(15A) Anhänger-Steuergerät
F41	(15A) Anhänger-Steuergerät
F42	(20A) Anhänger-Steuergerät
F43	(30A) Beifahrertür-Steuergerät
F44	(30A) Beheiztes Heckscheibenrelais; Beheizte Heckscheibe; Steuergerät für Bordnetzversorgung.
F45	(30A) Fahrertür-Steuergerät; Beifahrertür-Steuergerät.
F46	(30A) Linkes hinteres Türsteuergerät; Rechtes hinteres Türsteuergerät.
F47	(15A) Kraftstoffpumpe
F48	(20A) Multifunktionsmodul
F49	(40A) Frischluftgebläse; Climatronic-Steuergerät.
F50	(30A) Sitzheizung
F51	(20A) Offenes Dach
F52	(20A) Hupe
F53	(15A) Schalter für Lordosenstützenverstellung Fahrersitz
F54	(15A) Nebelscheinwerferrelais
F55	(20A) Lichtschalter; Linker Lenksäulenschalter.
F56	(10A) Elektrischer Antrieb und Leistungselektronik
F57	(15A/25A) Audiosystem, Navigationssystem
F58	(30A) Wechselrichter mit Steckdose, 12V
F59	(15A) Lüfter-Deaktivierungsrelais; Batterie.
F60	(30A) Steuergerät für Zusatzheizung

Sicherungskasten

Befindet sich über dem Sicherungskasten.

Typ 1

Beschreibung

1. Wandler, E-Box niedrig, (AW0)
2. Ansauggebläse-Relais
3. Relais für Zusatzheizungsbetrieb
4. Kraftstoffpumpenrelais (FP), Relais für Motorbauteile, Relais für Kühlmittelzusatzpumpe
5. Positionslichtrelais
6. Ansauggebläse-Relais
7. Klemme 75 Leistungsrelais 1
8. Zweiklanghornrelais, Scheinwerferwischerrelais
9. Leistungsrelais (Klemme 50)
10. Klemme 15, Leistungsrelais 2
11. Heckscheibenheizungsrelais
12. Kraftstoffpumpenrelais 2, hitzebeständiges Relais, Kaltstart-Einspritzventilrelais, Kraftstoffflutrelais
13. Leistungsrelais (Klemme 50)
14. Klemme 15, Leistungsrelais
15. Nebelscheinwerferrelais

Typ 2

Beschreibung

• R1 – Zweiklanghornrelais, Scheinwerferwischerrelais
• R2 – Leistungsrelais (Klemme 50), Startrelais 2
• R3 – Kraftstoffpumpenrelais, Kaltstartrelais
• R4 – Kühlmittelumwälzpumpenrelais, Kraftstoffpumpenrelais
• R5 – Klemme 75, Leistungsrelais 1
• R6 – Leistungsrelais (Klemme 50), Startrelais
• R7 – Klemme 15, Leistungsrelais
• R8 – Positionslichtrelais
• R9 – Klemme 15, Leistungsrelais 2
• R10 – Klemme 75, Leistungsrelais 1, Schrittwechsel
• R11 – Nebelscheinwerferrelais, Lüfterrelais
• R12 – Wandler

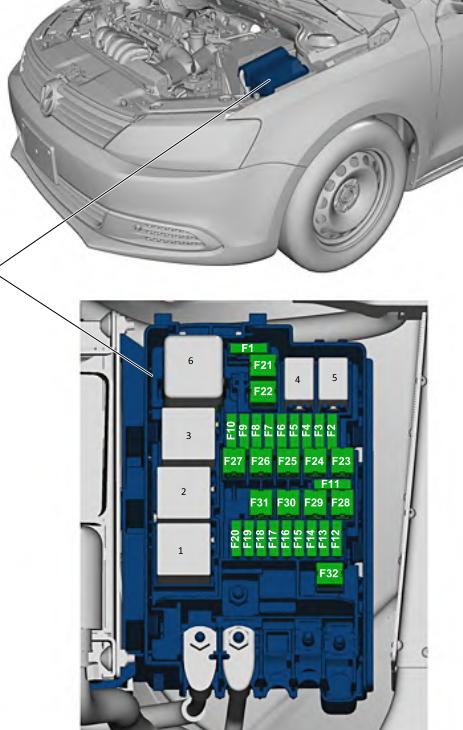

Motorraum

Befindet sich rechts neben der Batterie und ist durch eine Abdeckung geschützt.

Beschreibung

F1
F2	(10A/15A) Motorsteuerung; Leistungsrelais Motorelektronik.
F3	(5A) Kühlgebläsemotor; Heizungsrelais.
F4	(5A/10A/15A) Motorsteuerung; Kühlmittelpumpe; Lambdasondenheizung.
F5	(5A/10A/20A) Lambdasondenheizung; Diagnosepumpe Stromversorgung; Luftmassenmesser; Vakuumpumpe Bremskraftverstärker.
F6	(5A/10A/15A) Diagnosepumpe Kraftstoffsystem; Tankverschlussventil; Relais Sekundärluftpumpe.
F7	(5A / 20A) Motorsteuerung (Zündspule); Kraftstoffdruckregler.
F8	(10A) Motorsteuerung (Drosselklappe, Wastegate-Ventil, Kupplungsdruckregler)
F9	(5A/15A) Glühkerzen-Steuergerät; Kraftstoffpumpenrelais.
F10	(5A) Geschwindigkeitssensor; Bremslichtschalter; Bremsassistenzrelais.
F11
F12	(5A / 20A) Kühlmittelumwälzpumpe; Zündspule.
F13	(5A) Wasserpumpe; (20A) Bremskraftverstärkerrelais.
F14	(5A) Motorsteuerung, Hauptrelais
F15	(30A) Sicherungskasten Spannungsregler
F16	(30A) ABS/ESP-System

F17	(30A) Getriebe
F18	(20A) Mechatronikeinheit DSG-Getriebe
F19	(1A) Multifunktionsmodul
F20	(30A) Scheibenwischer- und Waschanlagenrelais
F21	(50A) Abluftpumpe
F22	(40A) Zusatzluftheizung
F23	(40A) ABS/ESP-System
F24	(50A) Anhänger-Steuermodul
F25	(50A) Hauptzündkreise, Klemme 15 Leistungsrelais
F26	(60A) Zündkerzen; (40A) Relais Sekundärluftpumpe.
F27	(50/60A) Kühlgebläsemotor
F28	(40A) Multifunktionsmodul
F29	(40A) Multifunktionsmodul
F30	(50A) Hilfskreise
F31	(30A) Audio-System-Endstufe
F32	(40A) Kühlmittelheizung

Relaisbelegung

1. Relais Sekundärluftpumpe
2. Kühlmittelpumpenrelais
3. Luftversorgungsrelais, Klemme 30 Leistungsrelais
4. –
5. –
6. Glühkerzenrelais

Sicherungsabteilung

Hochleistungssicherungen in Form von Schmelzsicherungen befinden sich seitlich.

Beschreibung

• 508 – Schraubverbindung (30) am Schaltblock
• SA1 – Generator 200A
• SA2 –
• SA3 – 80A Kontrolle
• SA4 – Salon 80A, Kl. 30, Stromversorgungssicherungen
