Volvo XC70 (2003-2016) – Sicherungskasten

Volvo XC70 (2003) – Sicherungsplan

Baujahr: 2003.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2003) ist die Sicherung 13 im Sicherungskasten am Armaturenbrett.

Sicherungen – Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Zubehör	25
2)	Zusatzscheinwerfer (Option)	20
3)	Vakuumpumpe	15
4	Lambdasonden	20
5	Motorblockheizung; Magnetventile.	10
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15
7	Drosselklappenmodul	10
8	Klimakompressor; Gaspedalstellungssensor; Sicherungskastenlüfter.	10
9	Hupe	15
10	Heckscheibenwischer	10
11	Klimakompressor; Zündspulen.	20

12	Bremslichtschalter	5
13	Scheibenwischer	25
14	ABS / STC / DSTC	30
15	–	–
16	Scheibenwaschanlage; Scheinwerferwischer und -waschanlage (einige Modelle)	15
17	Abblendlicht, rechts	10
18	Abblendlicht, links	10
19	ABS / STC / DSTC	30
20	Fernlicht, links	15
21	Fernlicht, rechts	15
22	Anlasser	25
23	Motorsteuergerät	5
24	–	–

Sicherungskasten am Armaturenbrett

Nummer	Beschreibung	Stromstärke [A]
1	Abblendlicht	15
2)	Fernlicht	20
3)	Elektrischer Fahrersitz	30
4	Elektrischer Beifahrersitz	30
5	–	–
6	–	–
7	Sitzheizung – vorne links (Option)	15
8	Sitzheizung – vorne rechts (Option)	15
9	ABS / STC / DSTC	5
10	–	–
11	–	–
12	Scheinwerferwischer (einige Modelle)	15
13	12 V Steckdose (Zigarettenanzünder)	15
14	Elektrischer Beifahrersitz	5
15	Audiosystem, VNS	5
16	Verstärkersystem	20
17	Nebelscheinwerfer vorne	15
18	VNS-Display	10

19	–	–
20	Automatikgetriebe; Schaltverriegelung; Erweiterte D2.	10
21	Blinker	20
22	Scheinwerferschaltermodul; Klimaanlage; On-Board-Diagnosestecker; Lenkradhebelmodule.	5
23	Relais für erweiterte Stromversorgung D1; Klimaanlage; Elektrisch verstellbarer Fahrersitz; Fahrerinformationen.	10
24	Zündschalter; Anlasserrelais; SRS; Motorsteuergerät.	10
25	Lüfter der Klimaanlage	30
26	–	–
27	Elektronisches Modul – Zusatzbeleuchtung	10
28	–	–
29	Vordere und hintere Positionsleuchten links	7,5
30	Vordere und hintere Positionsleuchten rechts; Kennzeichenbeleuchtung.	7,5
31	Zentrales Elektromodul; Beleuchtung der Spiegel an der Sonnenblende; Beleuchtung des Handschuhfachs; Innenbeleuchtung.	10
32	Kraftstoffpumpe	15
33	Schiebedachantrieb	15
34	Zentralverriegelung, elektrische Fensterheber – linker Spiegel	25
35	Zentralverriegelung, elektrische Fensterheber – rechter Spiegel	25
36	Elektrische Heckscheiben	30
37	Alarmsirene	5

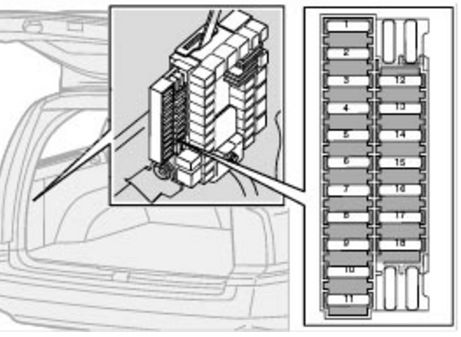

Sicherungen im Kofferraum

Die Sicherungen im Kofferraum befinden sich hinter der Verkleidung auf der Fahrerseite des Kofferraums.

Nummer	Beschreibung	Stromstärke [A]
1	Elektrisches Heckmodul; Motorraumbeleuchtung.	10
2)	Nebelschlussleuchte	10
3)	Bremslichter	15
4	Rückfahrlichter	10
5	Heckscheibenenteisung; Relais 15I – Zubehör.	5
6	Heckklappenverriegelung	10
7	Zusätzliche 12 V Steckdose im Fahrgastraum (Option)	15
8	Zentralverriegelung der hinteren Türen; Tankdeckelöffnung.	20
9	Warnsignal (30 Kanäle)	15
10	CD-Wechsler, VNS	10
11	Zubehörsteuergerät (AEM)	15
12	Heckscheibenwischer	15
13	Diffusor im Fahrgastraum (Subwoofer) – Option	15
14	Bremslichter	7,5
15	Anhängerkupplung (15I)	20
16	–	–
17	Allradantriebssteuergerät	7,5
18	–	–

Volvo XC70 (2004) – Sicherungsplan

Baujahr: 2004.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2004) ist die Sicherung 13 im Sicherungskasten am Armaturenbrett.

Sicherungen – Motorraum

Volvo XC70 – Sicherungen – Motorraum

Position	Beschreibung	Stromstärke [A]
1	Zubehör	25
2	Zusatzscheinwerfer (Option)	20
3	–	–
4	Lambdasonden	20
5	Motorblockheizung, Magnetventile	10
6	Luftmassenmesser, Motorsteuergerät, Einspritzdüsen	15
7	Drosselklappenmodul	10
8	Klimakompressor, Gaspedalstellungssensor, E-Box-Lüfter	10
9	Hupe	15
10	Heckscheibenwischer	10
11	Zündspulen	20

12	Bremslichtschalter	5
13	Scheibenwischer	25
14	ABS / STC / DSTC	30
15	–	–
16	Scheibenwaschanlage, Scheinwerferwischer / -waschanlage (einige Modelle)	15
17	Rechtes Abblendlicht	10
18	Linkes Abblendlicht	10
19	ABS / STC / DSTC	30
20	Linkes Fernlicht	15
21	Rechtes Fernlicht	15
22	Anlasser	25
23	Motorsteuergerät, Motorrelais	5
24	–	–

Sicherungsplan am Armaturenbrett

Nummer	Beschreibung	Stromstärke [A]
1	Abblendlicht	15
2	Fernlicht	20
3	Steuerung des elektrisch verstellbaren Fahrersitzes	30
4	Steuerung des elektrisch verstellbaren Beifahrersitzes	30
5	Geschwindigkeitsabhängige Servolenkung; Vakuumpumpe.	15
6	–	–
7	Sitzheizung – vorne links (Option)	15
8	Sitzheizung – vorne rechts (Option)	15
9	ABS / STC / DSTC	5
10	Tagfahrlicht	10
11	Tagfahrlicht	10
12	Scheinwerferwischer (einige Modelle)	15
13	12 V Steckdose.	15
14	Steuerung des elektrisch verstellbaren Beifahrersitzes	5
15	Audiosystem, VNS	5
16	Audioverstärker	20
17	Audioverstärker	30
18	Nebelscheinwerfer vorne	15

19	VNS-Display	10
20	–	–
21	Automatikgetriebe; Getriebesperre; Erweiterung der Bewegung D2.	10
22	Blinker	20
23	Scheinwerferschaltermodul; Klimaanlage; On-Board-Diagnosestecker; Lenkradhebelmodule.	5
24	Relais für erweiterte Stromversorgung D1: Klimaanlage, elektrischer Fahrersitz, Fahrerinformationen.	10
25	Zündschlüssel; Anlasserrelais; SRS; Motorsteuergerät.	10
26	Lüfter der Klimaanlage	30
27	–	–
28	Elektronisches Modul – Zusatzbeleuchtung	10
29	–	–
30	Vordere und hintere Positionsleuchten links	7,5
31	Vordere und hintere Positionsleuchten rechts; Kennzeichenbeleuchtung.	7,5
32	Zentrales Elektromodul; Beleuchtung des Kosmetikspiegels; Beleuchtung des Handschuhfachs; Zusätzliche Innenbeleuchtung.	10
33	Kraftstoffpumpe	15
34	Schiebedachantrieb	15
35	Zentralverriegelung; Elektrische Fensterheber – Außenspiegel links.	25
36	Zentralverriegelung; Elektrische Fensterheber – Außenspiegel rechts.	25
37	Elektrische Heckscheiben	30
38	Warnsirene	5

Sicherungen im Kofferraum

Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum.

Nummer	Beschreibung	Stromstärke [A]
1	Elektrisches Heckmodul; Laderaumbeleuchtung.	10
2	Nebelschlussleuchte	10
3	Bremslichter	15
4	Rückfahrlichter	10
5	Heckscheibenenteisung; Relais 15I – Zubehör.	5
6	Heckklappenverriegelung	10
7	12 V Zusatzsteckdose im Kofferraum (Option)	15
8	Hintere Türen mit Zentralverriegelung, Tankklappe	20
9	Anhängerkupplung (30 Bewegungen)	15
10	CD-Wechsler; VNS.	10
11	Zubehörsteuergerät (AEM)	15
12	Heckscheibenwischer	15
13	Lautsprecherfach (Subwoofer) – Option	15
14	Bremslichter	7,5
15	Anhängerkupplung (Stromversorgung 15I)	20
16	–	–
17	Allradantriebssteuergerät	7,5
18	–	–

Volvo XC70 (2005) – Sicherungsplan

Baujahr: 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2005) ist die Sicherung 11 im Sicherungskasten in der Kabine.

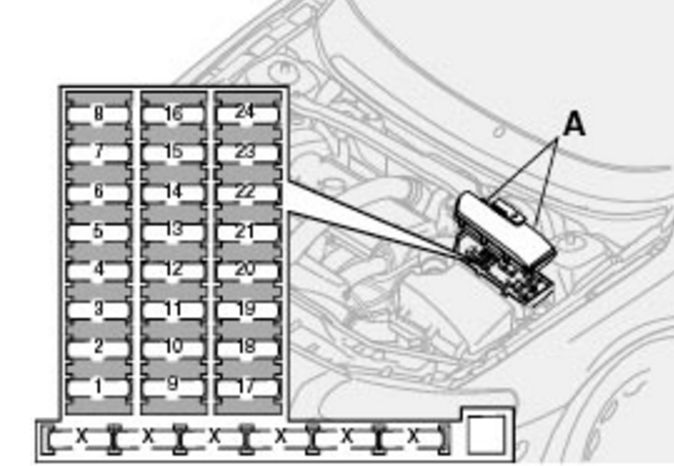

Sicherungen – Motorraum

Nummer	Beschreibung	Ampere [A]
1	–	–
2	Nebelscheinwerfer (Option)	20
3	Drosselklappengehäusemodul (Modelle ohne Turbo)	10
4	Lambdasonden	20
5	Motorabdeckungsheizung; Magnetventile; Kraftstoffleckagesensor.	10
6	Luftmassenmesser; Motorsteuergerät; Einspritzdüsen.	15
7	–	–
8	Klimakompressor; Gaspedalstellungssensor; E-Box-Lüfter.	10
9	–	–
10	–	–
11	Zündspulen	20

12	–	–
13	Scheibenwischer	25
14	ABS	30
15	Scheinwerferwaschdüsen (einige Modelle)	35
16	–	–
17	Abblendlicht auf der Fahrerseite	20
18	Vordere Parklichter	15
19	ABS	30
20	Abblendlicht auf der Beifahrerseite	20
21	Kraftstoffpumpe	15
22	Anlasser	35
23	Motorsteuergerät; Motorrelais.	10
24	–	–

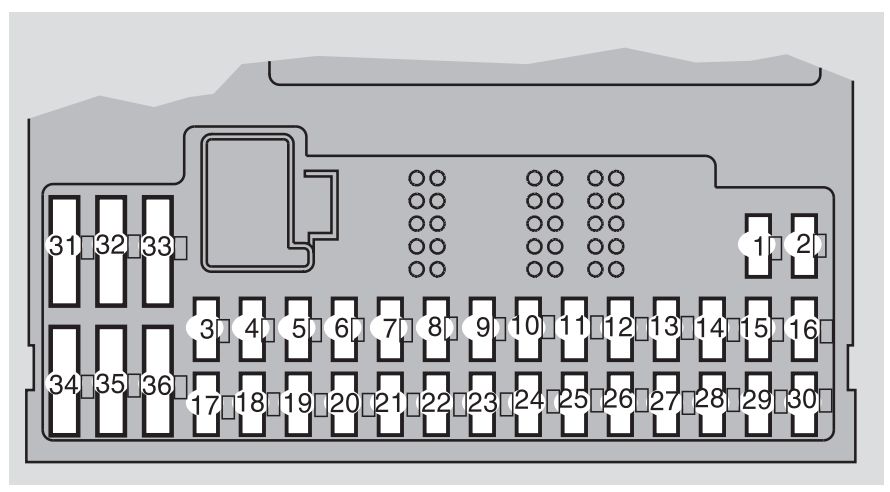

Sicherungskasten in der Kabine, hinter der Kunststoffverkleidung

Nummer	Beschreibung	Stromstärke [A]
1	Beifahrersitzheizung (Option)	15
2	Fahrersitzheizung (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Warnsirene	5
9	Stromversorgung Bremslichtschalter	5
10	Instrumententafel; Klimaanlage; Elektrischer Fahrersitz (Option); Beifahrergewichtssensor (nur US-Modelle).	10
11	12 V Anschlüsse – vordere und hintere Sitze	15
12	–	–
13	–	–
14	Scheinwerferwischer (V70 R)	15
15	ABS, STC / DSTC	5
16	Servolenkung; Aktive Bi-Xenon-Scheinwerfer (Option).	10
17	Abblendlicht vorne auf der Fahrerseite (Option)	7,5

18	Abblendlicht vorne auf der Beifahrerseite (Option)	7,5
19	–	–
20	–	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10
22	Fernlicht auf der Fahrerseite	10
23	Fernlicht auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrischer Beifahrersitz (Option); Audiosystem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Scheibenwaschpumpe – Scheinwerferwischer (V70 R)	15
35	–	–
36	–	–

Sicherungskasten am Armaturenbrett

Nummer	Beschreibung	Stromstärke [A]
1	Elektrischer Fahrersitz (Option)	25
2	Elektrischer Beifahrersitz (Option)	25
3	Lüfter Klimaanlage	30
4	Steuermodul – Beifahrertür vorne	25
5	Steuermodul – Fahrertür	25
6	Deckenbeleuchtung; Elektrisches oberes Steuermodul.	10
7	Schiebedach (Option)	15
8	Zündschlüssel; SRS-System; Motorsteuergerät; Wegfahrsperre.	7,5
9	Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkrad-Steuermodul.	5
10	Audiosystem	20
11	Audiosystem-Verstärker	30
12	Navigationssystem-Display (Option)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Sicherungen im Kofferraum

Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum

Nummer	Beschreibung	Stromstärke [A]
1	Rückfahrscheinwerfer	10
2	Bremslichter; Nebelscheinwerfer; Kofferraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuermodul	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Leitungen)	15
8	12-V-Steckdose – Kofferraum	15
9	Hintere Beifahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion	20
10	Hintere Fahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (Option)	15
15	–	–
16	–	–
17	Audio-Zubehör	5
18	–	–

19	Heckscheibenwischer	15
20	Anhängerverkabelung (15 Leitungen)	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C-Fahrwerkssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Parklichter, Blinker.	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Parklicht, Bremslicht, Nebelschlussleuchte, Blinker.	40
31	Hauptsicherung: Sicherungen 37 und 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizbare Heckscheibe	20
38	Beheizbare Heckscheibe	20

Volvo XC70 (2006) – Sicherungsplan

Baujahr: 2006.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2006) ist Sicherung 11 im Sicherungskasten in der Kabine.

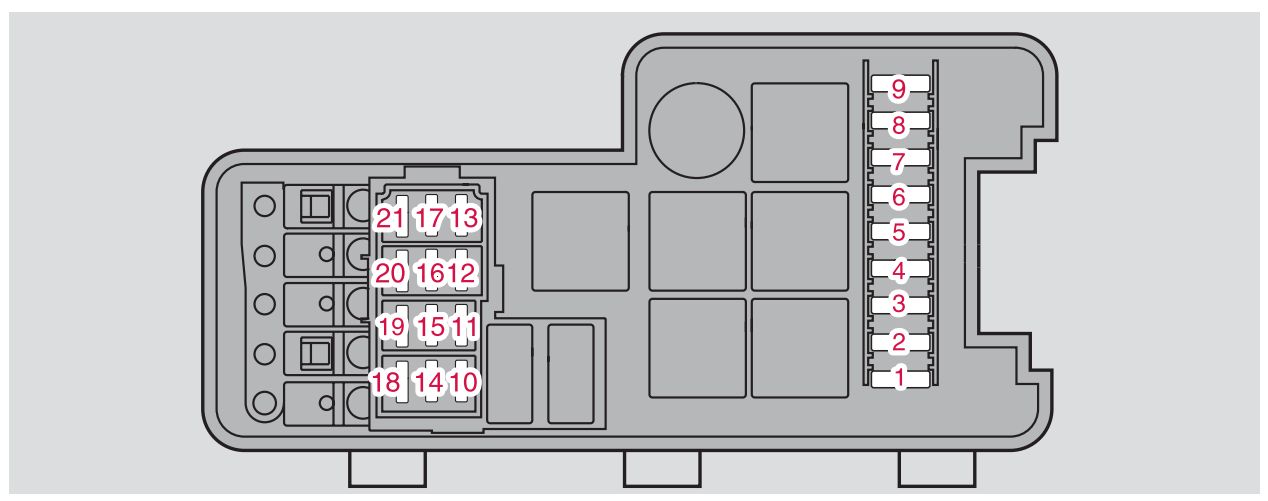

Sicherungen – Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Zusatzscheinwerfer (Option)	20
6	Anlasserrelais	35
7	Intervallschaltung	25
8	–	–
9	Kraftstoffpumpe	15
10	Zündspulen; Motorsteuergerät.	20

11	Gaspedalsensor; Klimakompressor; E-Box-Lüfter.	10
12	Motorsteuergerät; Kraftstoffeinspritzdüsen; Luftmassenmesser.	15
13	Drosselklappen-Steuermodul	10
14	Beheizter Sauerstoffsensor	20
15	Motorraumheizung; Elektromagnetische Ventile.	10
16	Abblendlicht auf der Fahrerseite	20
17	Abblendlicht auf der Beifahrerseite	20
18	–	–
19	Stromversorgung Motorsteuergerät; Motorrelais.	5
20	Standlichter	15
21	–	–

Sicherungsplan in der Kabine, hinter der Kunststoffverkleidung

Nummer	Beschreibung	Stromstärke [A]
1	Beheizter Beifahrersitz (Option)	15
2	Beheizter Fahrersitz (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarmsirene	5
9	Stromversorgung Bremslichtschalter	5
10	Instrumententafel; Klimaanlage; Elektrischer Fahrersitz (Option); Beifahrergewichtssensor.	10
11	12-V-Steckdose – Vorder- und Rücksitze	15
12	–	–
13	–	–
14	Scheinwerferwischer (V70 R)	15
15	ABS, STC / DSTC	5
16	Servolenkung; Aktive Bi-Xenon-Scheinwerfer (Option).	10
17	Nebelscheinwerfer auf der Fahrerseite (Option)	7,5

18	Abblendlicht vorne Beifahrerseite (Option)	7,5
19	–	–
20	–	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10
22	Fernlicht auf der Fahrerseite	10
23	Fernlicht auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrischer Beifahrersitz (Option); Audiosystem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Scheibenwaschpumpe – Scheinwerferwischer (V70 R).	15
35	–	–
36	–	–

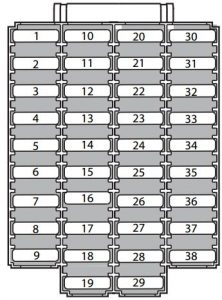

Sicherungsplan am Rand des Armaturenbretts

Nummer	Beschreibung	Stromstärke [A]
1	Elektrischer Fahrersitz (Option)	25
2	Elektrischer Beifahrersitz (Option)	25
3	Lüfter Klimaanlage	30
4	Steuermodul – Beifahrertür vorne	25
5	Steuermodul – Fahrertür	25
6	Innenbeleuchtung; Elektrisches oberes Steuermodul.	10
7	Schiebedach (Option)	15
8	Zündung; SRS-System; Motorsteuergerät; Wegfahrsperre; Getriebesteuergerät (R-Modelle).	7,5
9	Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkrad-Steuermodul.	5
10	Audiosystem	20
11	Audiosystem-Verstärker	30
12	Navigationssystem-Display (Option)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Sicherungen im Kofferraum

Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum

Nummer	Beschreibung	Stromstärke [A]
1	Rückfahrscheinwerfer	10
2	Standlichter; Nebelscheinwerfer; Kofferraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuermodul	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Leitungen)	15
8	12-V-Steckdose – Kofferraum	15
9	Hintere Beifahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
10	Hintere Fahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (Option)	15
15	–	–
16	–	–
17	Audio-Zubehör	5
18	–	–

19	Heckscheibenwischer	15
20	Anhängerverkabelung (15 Leitungen)	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C-Fahrwerkssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb.	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Parklichter, Blinker.	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Parklicht, Bremslicht, Nebelschlussleuchte, Blinker.	40
31	Hauptsicherung: Sicherungen 37 und 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizbare Heckscheibe	20
38	Beheizbare Heckscheibe	20

Volvo XC70 (2007) – Sicherungspanel-Schema

Baujahr: 2007.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2007) ist Sicherung 11 im Sicherungspanel in der Kabine.

Sicherungen – Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Zusatzscheinwerfer (Option)	20
6	Anlasserrelais	35
7	Scheibenwischer	25
8	Kraftstoffpumpe	15
9	Getriebesteuergerät (R-Modelle)	15
10	Zündspulen; Motorsteuergerät.	20

11	Gaspedalsensor; Klimakompressor; E-Box-Lüfter.	10
12	Motorsteuergerät; Kraftstoffeinspritzdüsen; Luftmassenmesser.	15
13	Drosselklappen-Steuermodul	10
14	Beheizter Sauerstoffsensor	20
15	Ölwannenheizung; Elektromagnetische Ventile.	10
16	Abblendlicht auf der Fahrerseite	20
17	Abblendlicht auf der Beifahrerseite	20
18	–	–
19	Stromversorgung Motorsteuergerät; Motorrelais.	5
20	Standlichter	15
21	–	–

Sicherungspanel in der Kabine, hinter der Kunststoffverkleidung

Nummer	Beschreibung	Stromstärke [A]
1	Beheizter Beifahrersitz (Option)	15
2	Beheizter Fahrersitz (Option)	15
3	Hupe	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Alarmsirene	5
9	Stromversorgung Bremslichtschalter	5
10	Instrumententafel; Klimaanlage; Elektrisch verstellbarer Fahrersitz (Option); Beifahrergewichtssensor.	10
11	12-V-Steckdose – Vorder- und Rücksitze	15
12	–	–
13	–	–
14	Scheinwerferwischer (V70 R)	15
15	ABS, STC / DSTC	5
16	Servolenkung; Aktive Bi-Xenon-Scheinwerfer (Option).	10
17	Nebelscheinwerfer auf der Fahrerseite (Option)	7,5

18	Abblendlicht vorne Beifahrerseite (Option)	7,5
19	–	–
20	–	–
21	Getriebesteuergerät; Rückwärtsgangsperre (M66).	10
22	Fernlicht auf der Fahrerseite	10
23	Fernlicht auf der Beifahrerseite	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektrisch verstellbarer Beifahrersitz (Option); Audiosystem.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuumpumpe	20
34	Scheibenwaschpumpe – Scheinwerferwischer (V70 R)	15
35	–	–
36	–	–

Sicherungspanel am Rand des Armaturenbretts

Nummer	Beschreibung	Stromstärke [A]
1	Elektrisch verstellbarer Fahrersitz (Option)	25
2	Elektrisch verstellbarer Beifahrersitz (Option)	25
3	Gebläse der Klimaanlage	30
4	Steuermodul – Beifahrertür vorne	25
5	Steuermodul – Fahrertür	25
6	Innenbeleuchtung; Elektrisches oberes Steuermodul.	10
7	Fensterdach (Option)	15
8	Zündung; SRS-System; Motorsteuermodul; Wegfahrsperre; Getriebesteuermodul (R-Modelle).	7,5
9	Borddiagnose; Lichtschalter; Lenkwinkelsensor; Lenkradsteuermodul.	5
10	Audiosystem	20
11	Audiosystem-Verstärker	30
12	Navigationssystem-Display (Option)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Sicherungen im Kofferraum

Die Sicherungen im Laderaum befinden sich hinter der Verkleidung auf der Fahrerseite im Laderaum

Nummer	Beschreibung	Stromstärke [A]
1	Rückfahrlichter	10
2	Standlichter; Nebelscheinwerfer; Kofferraumbeleuchtung; Kennzeichenbeleuchtung; Bremslichter.	20
3	Zubehör-Steuermodul	15
4	–	–
5	Elektronisches Modul hinten	10
6	CD-Wechsler (Option); Navigationssystem (Option).	7,5
7	Anhängerverkabelung (30 Leitungen)	15
8	12 V Steckdose – Kofferraum	15
9	Hintere Beifahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
10	Hintere Fahrertür – Fenstersteuerung, Fensterdeaktivierungsfunktion.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (Option)	15
15	–	–
16	–	–
17	Audio-Zubehör	5
18	–	–

19	Heckscheibenwischer	15
20	Anhängerverkabelung (15 Leitungen)	20
21	–	–
22	–	–
23	Allradantrieb	7,5
24	Four-C Federungssystem (Option)	15
25	–	–
26	Parkassistent (Option)	5
27	Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb.	30
28	Zentralverriegelung	15
29	Anhängerbeleuchtung auf der Fahrerseite: Standlichter, Blinker.	25
30	Anhängerbeleuchtung auf der Beifahrerseite: Standlichter, Bremslichter, Nebelschlussleuchte, Blinker.	40
31	Hauptsicherung: Sicherungen 37 und 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Beheizbare Heckscheibe	20
38	Beheizbare Heckscheibe	20

Volvo XC70 (2008) – Sicherungsplan

Baujahr: 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2008) ist die Sicherung 25 im Sicherungskasten im Motorraum.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Stromkreisunterbrecher	50
2	Stromkreisunterbrecher	50
3	Stromkreisunterbrecher	60
4	Stromkreisunterbrecher	60
5	Stromkreisunterbrecher	50
6	–	–
7	–	–
8	–	–
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive BI-Xenon-Scheinwerfer; Scheinwerfereinstellung (Option).	10
17	Zentrales Elektromodul	20
18	Radar; ACC-Steuermodul (Option).	5
19	Geschwindigkeitsabhängige Servolenkung	5
20	Motorsteuermodul (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen	10

22	Vakuumpumpe I5T	20
23	Beleuchtungspanel	5
24	Scheinwerferwaschanlage	15
25	12 V Steckdose – Vorder- und Rücksitze	15
26	Schiebedach (Option); Dachkonsole / ECC (Option).	10
27	Instrumententafel Motorraum	5
28	Zusatzscheinwerfer (Option)	20
29	Hupe	15
30	Motorsteuermodul (ECM)	10
31	Steuermodul Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuermodul (ECM); Drosselklappe.	10
37	Einspritzsystem; Luftmassenmesser	15
38	Motorventile	10
39	EVAP / beheizter Sauerstoffsensor / Einspritzung	15
40	Fahrgestellbelüftungsheizung	20
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlgebläse	50
44	Kühlgebläse	60

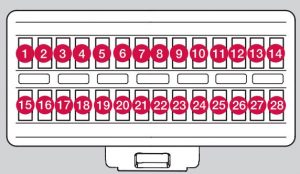

Sicherungen – Fahrgastraum

Nummer	Beschreibung	Stromstärke [A]
1	Regensensor	5
2	SRS-System	10
3	ABS-Bremsen; Elektrische Feststellbremse.	5
4	Gaspedal; Beheizte Sitze (Option).	7,5
5	–	–
6	ICM-Display; CD-Player und Radio.	15
7	Lenkradmodul	7,5
8	–	–
9	Fernlicht	15
10	Schiebedach (Option)	20
11	Rückfahrscheinwerfer	7,5
12	–	–
13	Nebelscheinwerfer vorne (Option)	15

14	Scheibenwaschdüsen Frontscheibe	15
15	Adaptiver Tempomat ACC (Option)	10
16	–	–
17	Innenbeleuchtung; Fahrertür mit Bedienfeld; Beifahrersitz mit elektrischem Antrieb (Option).	7,5
18	Informationsdisplay	5
19	Fahrersitz mit elektrischem Antrieb (Option)	5
20	Heckklappenwischer	15
21	Funkfernbedienung für Schlüssel; Alarmsensoren.	5
22	Kraftstoffpumpe	20
23	Elektrische Lenksäulenverriegelung	20
24	–	15
25	Verriegelung – Kraftstofftank, Heckklappe	10
26	Alarmsirene; usw.	5
27	START / STOP MOTOR Taste	5
28	Bremslichtschalter	5

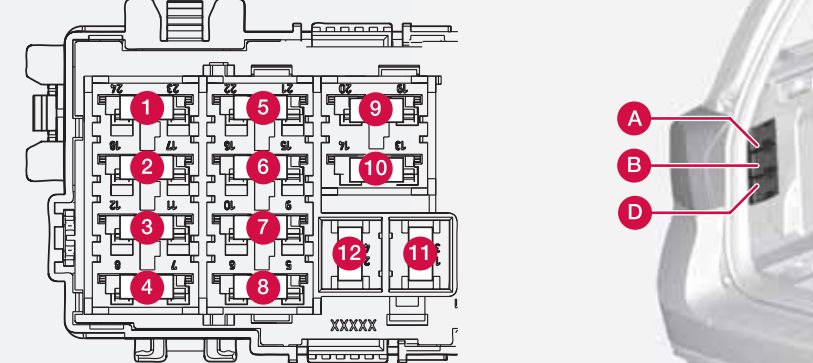

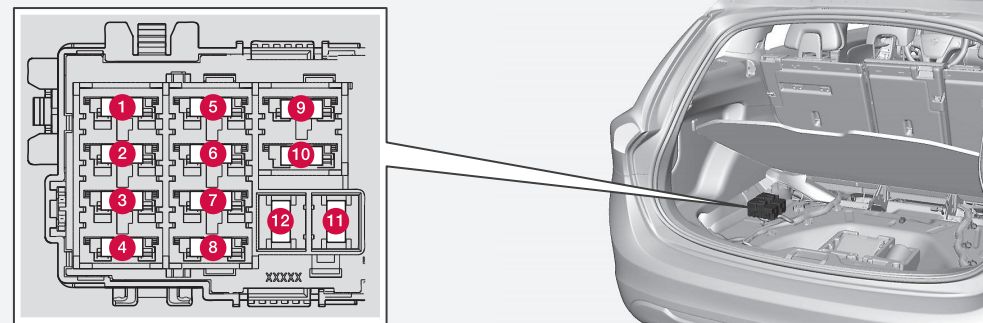

Sicherungen – Laderaum

Modul A

Nummer	Funktion – Modul A (schwarz)	Stromstärke [A]
1	Schalter in der Fahrertür	25
2	Schalter in der Beifahrertür	25
3	Schalter in der hinteren Fahrertür	25
4	Schalter in der hinteren Beifahrertür	25
5	–	–
6	12 V Steckdose im Laderaum; Kühler (Option).	15
7	Heckscheibenentfeuchtung	30
8	–	–
9	Anhängersteckdose 2 (Option)	15
10	Fahrersitz mit elektrischer Betätigung (Option)	25
11	Anhängersteckdose 1 (Option)	40
12	Elektrische Heckklappe (Option)	30

Modul B (weiß)

Nummer	Funktion – Modul B (weiß)	Stromstärke [A]
1	–	–
2	Quattro C Steuermodul (Option)	15
3	Beheizter Fahrersitz (Option)	15
4	Beheizter Beifahrersitz (Option)	15
5	Beheizung der Rücksitze, Beifahrerseite (Option)	15
6	AWD-Steuermodul	10
7	Beheizung der Rücksitze – Fahrerseite (Option)	15
8	–	–
9	Beifahrersitz mit elektrischer Betätigung (Option)	25
10	Schlüsselloser Zugang (Option)	20
11	Elektrische Feststellbremse – Fahrerseite (Option)	30
12	Elektrische Feststellbremse – Beifahrerseite (Option)	30

Modul C (blau)

Nummer	Funktion – Modul C (blau)	Stromstärke [A]
1	Navigationssystem-Display (Option)	10
2	–	–
3	Subwoofer (Option)	25
4	SIRIUS Satellitenradio (Option)	5
5	Audioverstärker (Option)	25
6	Audiosystem	15
7	–	–
8 – 12	Reserve	–

Volvo XC70 (2009) – Sicherungsplan

Baujahr: 2009.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2009) ist die Sicherung 25 im Sicherungskasten im Motorraum.

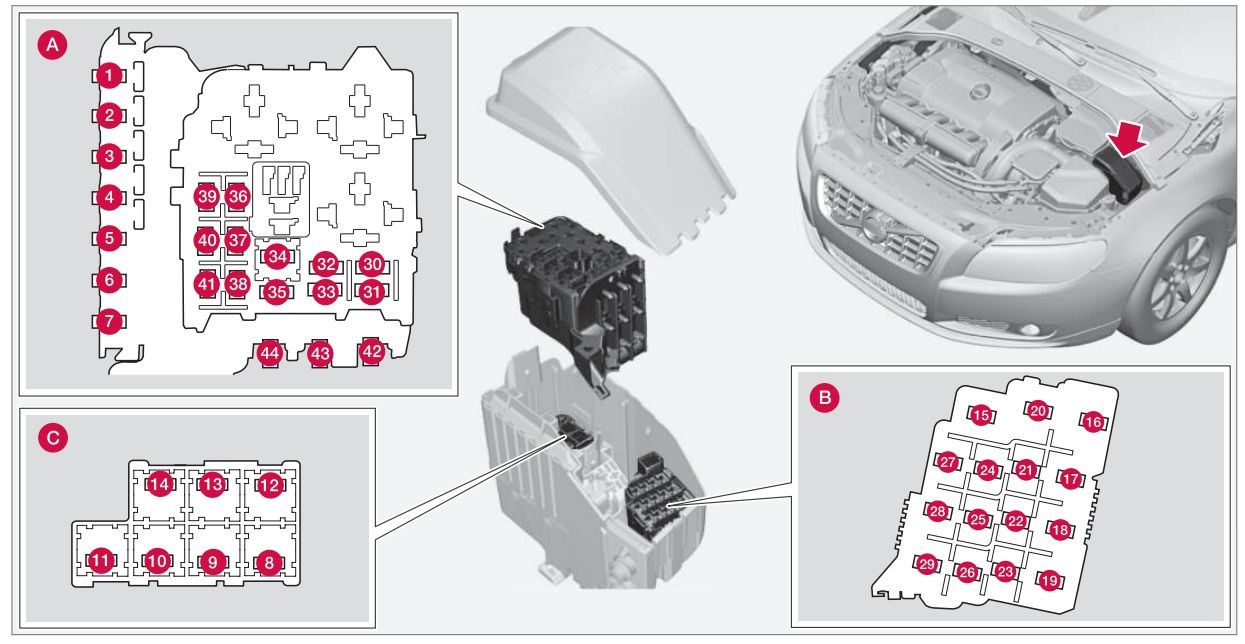

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Stromkreisunterbrecher	50
2	Stromkreisunterbrecher	50
3	Stromkreisunterbrecher	60
4	Stromkreisunterbrecher	60
5	Stromkreisunterbrecher	50
6	–	–
7	–	–
8	–	–
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerferregulierung (Option)	10
17	Zentrales Elektromodul	20
18	Radar; ACC-Steuermodul (Option).	5
19	Geschwindigkeitsabhängige Lenkung (Option)	5
20	Motorsteuermodul (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen	10

22	Vakuumpumpe I5T	20
23	Beleuchtungspanel	5
24	Scheinwerferwaschdüsen	15
25	12 V Steckdose – Vorder- und Rücksitz	15
26	Panoramadach (Option); Dachkonsole; ECC (Option).	10
27	Sicherungskasten Motorraum	5
28	Zusatzleuchten (Option)	20
29	Hupe	15
30	Motorsteuermodul (ECM)	10
31	Steuermodul Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuermodul (ECM); Drosselklappengehäuse.	10
37	Einspritzsystem	15
38	Motorventile	10
39	EVAP / beheizter Sauerstoffsensor / Einspritzung	15
40	Fahrgestellbelüftungsheizung	10
41	Kraftstoffleckerkennung	5
42	–	–
43	–	–
44	Kühlgebläse	80

Sicherungen – Fahrgastraum

Nummer	Beschreibung	Stromstärke [A]
1	Regensensor (Option)	5
2	SRS-System	10
3	ABS-Bremsen; Elektrische Feststellbremse.	5
4	Gaspedal; Beheizte Sitze (Option).	7,5
5	–	–
6	ICM-Display; CD-Player und Radio.	15
7	Lenkradmodul	7,5
8	–	–
9	Fernlicht	15
10	Panoramadach (Option)	20
11	Rückfahrscheinwerfer	7,5
12	–	–
13	Nebelscheinwerfer vorne (Option)	15

14	Scheibenwaschdüsen Frontscheibe	15
15	Adaptiver Tempomat ACC (Option)	10
16	–	–
17	Beleuchtung des oberen Komfortbereichs; Bedienfeld der Fahrertür; Elektrisch betätigter Beifahrersitz (Option).	7,5
18	Informationsdisplay	5
19	Fahrersitz mit elektrischem Antrieb (Option)	5
20	Heckklappenwischer	15
21	Funkfernbedienung für Schlüssel, Alarmsensoren	5
22	Kraftstoffpumpe	20
23	Elektrische Lenksäulenverriegelung	20
24	–	–
25	Verriegelung – Tank, Heckklappe	10
26	Warnsirene; ECC.	5
27	START / STOP MOTOR Taste	5
28	Bremslichtschalter	5

Sicherungen – Kofferraum

Modul A

Nummer	Funktion – Modul A (schwarz)	Stromstärke [A]
1	Schalter in der Fahrertür	25
2	Schalter in der Beifahrertür	25
3	Schalter in der hinteren Fahrertür	25
4	Schalter in der hinteren Beifahrertür	25
5	–	–
6	12 V Steckdose im Kofferraum; Kühler (Option).	15
7	Heckscheibenentfeuchtung	30
8	–	–
9	Anhängersteckdose 2 (Option)	15
10	Fahrersitz mit elektrischer Betätigung (Option)	25
11	Anhängersteckdose 1 (Option)	40
12	Elektrische Heckklappe (Option)	30

Modul B (weiß)

Nummer	Funktion – Modul B (weiß)	Stromstärke [A]
1	–	–
2	Four C Steuermodul (Option)	15
3	Beheizter Fahrersitz (Option)	15
4	Beheizter Beifahrersitz (Option)	15
5	Beheizung der Rücksitze – Beifahrerseite (Option)	15
6	AWD-Steuermodul	10
7	Beheizung der Rücksitze – Fahrerseite (Option)	15
8	–	–
9	Elektrisch betätigter Beifahrersitz (Option)	25
10	Schlüsselloser Zugang (Option)	20
11	Elektrische Feststellbremse – Fahrerseite (Option)	30
12	Elektrische Feststellbremse – Beifahrerseite (Option)	30

Modul C (blau)

Nummer	Funktion – Modul C (blau)	Stromstärke [A]
1	Navigationssystem-Display (Option)	10
2	–	–
3	Subwoofer (Option)	25
4	SIRIUS Satellitenradio (Option)	5
5	Audio-Verstärker (Option)	25
6	Audiosystem	15
7	–	–
8 – 12	Reserve	–

Volvo XC70 (2010) – Sicherungsplan

Baujahr: 2010.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2010) ist die Sicherung 25 im Sicherungskasten im Motorraum.

Sicherungen – Motorraum

A – Motorraum oben

B – Motorraum vorne

C – Motorraum unten

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	50
6	–	–
7	–	–
8	–	–
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung (Option)	10
17	Zentrales Elektromodul	20
18	Radar; ACC-Steuermodul (Option).	5
19	Geschwindigkeitsabhängige Servolenkung (Option)	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen	10

22	Vakuumpumpe I5T	20
23	Beleuchtungspanel	5
24	Scheinwerfer-Waschdüsen	15
25	12-V-Steckdose, Vorder- und Rücksitze; Unterhaltung für die Rücksitze (RSE).	15
26	Schiebedach *; Dachkonsole; ECC *.	10
27	Instrumententafel Motorraum	5
28	Zusatzleuchten *	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul Automatikgetriebe	15
32	Klimakompressor	15
33	Spulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät (ECM); Drosselklappe.	10
37	Einspritzsystem	15
38	Motorventile	10
39	EVAP / beheizter Sauerstoffsensor / Einspritzung	15
40	Fahrgestellbelüftungsheizung	10
41	Kraftstoffleckerkennung	5
42	–	–
43	–	–
44	Kühlerlüfter	80

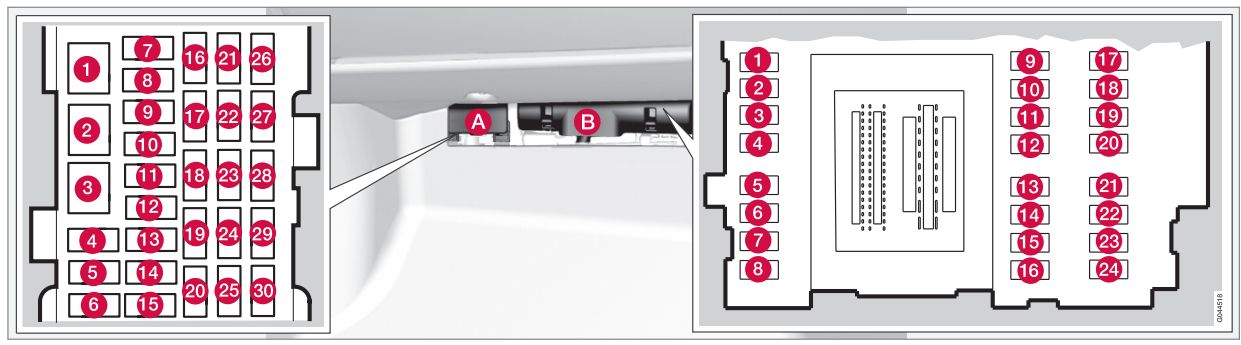

Sicherungen – Handschuhfach

Nummer	Beschreibung	Stromstärke [A]
1	Regensensor*	5
2	SRS-System	10
3	ABS-Bremsen; Elektrische Feststellbremse.	5
4	Gaspedal; Beheizte Sitze *.	7,5
5	–	–
6	ICM-Display; CD-Player und Radio.	15
7	Lenkradmodul	7,5
8	–	–
9	Hauptscheinwerfer	15
10	Schiebedach *	20
11	Warnblinkanlage	7,5
12	–	–
13	Nebelscheinwerfer vorne *	15

14	Scheibenwaschdüsen	15
15	Adaptiver Tempomat ACC *	10
16	–	–
17	Deckenbeleuchtung; Türbedienfeld Fahrer; Beifahrersitz elektrisch verstellbar*.	7,5
18	Informationsdisplay	5
19	Fahrersitz mit Steuerung *	5
20	Heckscheibenwischer	15
21	Fernbedienungsempfänger; Alarmsensoren.	5
22	Kraftstoffpumpe	20
23	Elektrische Lenksäulenverriegelung	20
24	–	–
25	Verriegelung – Kraftstofftank, Hecktür	10
26	Alarmsirene; usw.	5
27	START / STOP MOTOR Taste	5
28	Bremslichtschalter	5

Sicherungen – Kofferraum

Modul A

Nummer	Funktion – Modul A (schwarz)	Stromstärke [A]
1	Schalter in der Fahrertür	25
2	Schalter in der Beifahrertür	25
3	Schalter in der hinteren Tür auf der Fahrerseite	25
4	Schalter in der hinteren Tür auf der Beifahrerseite	25
5	–	–
6	12-V-Steckdose im Kofferraum; Kühler *.	15
7	Heckscheibenheizung	30
8	–	–
9	Anhängersteckdose 2 *	15
10	Fahrersitz mit Antrieb *	25
11	Anhängersteckdose 1 *	40
12	Elektrisch betätigte Hecktür *	30

Modul B (weiß)

Nummer	Funktion – Modul B (weiß)	Stromstärke [A]
1	–	–
2	Steuermodul Aktives Fahrwerkssystem *	15
3	Beheizter Fahrersitz *	15
4	Beheizter Beifahrersitz *	15
5	Beheizte Rücksitze – Beifahrerseite *	15
6	AWD-Steuermodul	10
7	Beheizte Rücksitze – Fahrerseite *	15
8	–	–
9	Elektrisch verstellbarer Beifahrersitz *	25
10	Schlüsselloses Öffnen *	20
11	Elektrische Feststellbremse – Fahrerseite *	30
12	Elektrische Feststellbremse – Beifahrerseite	30

Modul C (blau)

Nummer	Funktion – Modul C (blau)	Stromstärke [A]
1	Navigationssystem-Display	10
2	–	–
3	Subwoofer*	25
4	SIRIUS Satellitenradio *	5
5	Audio-Verstärker*	25
6	Audiosystem	15
7	–	–
8 – 12	Reserve	–

Volvo XC70 (2011) – Sicherungskastenplan

Baujahr: 2011.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2011) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung*	10
17	Zentrales Elektromodul	20
18	ABS-Versorgung 15	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen*	10

22	Vakuumpumpe I5T	5
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzleuchten*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul Automatikgetriebe.	15
32	Klimakompressor	15
33	Spulen	5
34	Anlasserrelais	30
35	Zündspulen	20
36	Motorsteuergerät (ECM); Drosselklappe.	10
37	Einspritzsystem; Luftmassenmesser (ECM).	15
38	Motorventile	10
39	EVAP; Beheizter Sauerstoffsensor; Einspritzung.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen der Steuereinheit

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter Infotainmentsystem und Sicherungen 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12-V-Steckdose (Kofferraum)	15
8	Bedienelemente in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür	20
11	Bedienelemente in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang*	20
13	Elektrischer Fahrersitz*	20
14	Elektrischer Beifahrersitz vorne*	20

15	Hintere klappbare Kopfstützen*	15
16	–	–
17	Audiosystem; Navigationssystem-Display*.	10
18	Audiogerät	15
19	Bluetooth-Freisprecheinrichtung	5
20	–	–
21	Elektrisches Schiebedach* Pfützenbeleuchtung, Klimaanlagensensor.	5
22	12-V-Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Rücksitz Beifahrer (rechts)*	15
27	Beheizter Rücksitz Beifahrer (links)*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistent-Kamera*	5
29	Allradantrieb-Steuermodul*	5
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckscheibenwischer	15
2	–	–
3	Zusatzbeleuchtung vorne; Elektrische Sitze*.	7,5
4	Informationsdisplay Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Dichtungen	15
10	Scheibenwaschdüsen vorne	15
11	Heckklappenverriegelung	10

12	Heckklappenverriegelung	10
13	Kraftstoffpumpe	20
14	Fernbedienungsempfänger; Alarm; Klimaanlage.	5
15	Lenkradsperre	15
16	Alarm, On-Board-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Adaptiver Frontradar mit Tempomat	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*	7,5
21	Audiosystem; CD-Player und Radio; Premium Sound Systeme.	15
22	Bremslichter	5
23	Aktuator Schiebedach*	20
24	Wegfahrsperre	5

Sicherungen – Laderaum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Feststellbremse (linke Seite)	30
2	Elektrische Feststellbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängeranschluss 2*	15
5	Elektrische Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängeranschluss 1*	40
12	–	–

Volvo XC70 (2012) – Sicherungskastenplan

Baujahr: 2012.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2012) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen*	10

22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzleuchten*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul Automatikgetriebe.	15
32	Klimakompressor	15
33	Kompressorspulen – Klimaanlage	5
34	Anlasserrelais	30
35	Zündspulen; Kondensator.	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät.	10
39	EVAP-Ventil; Beheizter Lambdasonde.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung.	100

Sicherungen – Fahrgastraum

Sicherungskasten A: Allgemeine Sicherungen

Sicherungskasten B: Sicherungen des Steuermoduls

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Steuerung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür.	20
11	Bedienelemente in der linken hinteren Beifahrertür.	20
12	Schlüsselloser Zugang*	20
13	Elektrischer Fahrersitz*	20
14	Elektrischer Beifahrersitz vorne*	20

15	Klappbare Kopfstützen*	15
16	Infotainment-System-Steuermodul	5
17	Audio-Navigationssystem: Verstärker, SiriusXM™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE)*	7,5
21	Elektrisches Panorama-Schiebedach*; Komfortbeleuchtung; Klimaanlagen-Sensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistent-Kamera*.	5
29	Allradantrieb-Steuermodul*	5
30	Aktives Federungssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckscheibenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Fenstersteuerung in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*; HomeLink® Drahtlossteuerungssystem*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusätzliche Beleuchtung; Regensensor*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Heckscheibenwaschdüse	15
10	Frontscheibenwaschdüsen	15
11	Entriegelung der Heckklappe	10

12	–	10
13	Kraftstoffpumpe	20
14	Klimaanlagen-Bedienfeld; Bewegungssensor für Alarm*.	5
15	–	–
16	Alarm, Bordcomputer-Diagnosesystem	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Aktuator des Öffnungsdachs*	20
24	Wegfahrsperre	5

Sicherungen – Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Feststellbremse (linke Seite).	30
2	Elektrische Feststellbremse (rechte Seite).	30
3	Beheizte Heckscheibe	30
4	Anhängeranschluss 2*	15
5	Elektrische Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängeranschluss 1*	40
12	–	–

Volvo XC70 (2013) – Sicherungskasten-Schema

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2013) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung*	10
17	Zentrales Elektromodul	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Waschdüsen*	10

22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Relais – Sicherungskasten Motorraum	5
28	Zusatzleuchten*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul für Automatikgetriebe	15
32	Klimakompressor	15
33	Kompressor Coils-A/C	5
34	Anlasserrelais	30
35	Zündung; Kondensator.	20
36	Motorsteuergerät	10
37	Einspritzsystem; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo).	10
39	EVAP-Ventil; Beheizter Lambdasonde.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Handschuhfach

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuermoduls

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Steuerung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür	20
11	Bedienelemente in der linken hinteren Beifahrertür	20
12	Schlüsselloser Zugang*	20
13	Elektrischer Fahrersitz*	20
14	Elektrischer Beifahrersitz vorne*	20

15	Höhenverstellbare Beifahrerscheibe*	15
16	Infotainment-System-Steuermodul	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE)*	7,5
21	Elektrisches Panorama*; Pfützenbeleuchtung; Klimaanlagen-Systemsensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite)	15
24	Beheizter Rücksitz* (Fahrerseite)	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistent-Kamera*.	5
29	Allradantrieb-Steuermodul*	15
30	Aktives Fahrwerkssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Beleuchtung vorne; Fenstersteuerung in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*, HomeLink® Drahtlossteuerungssystem*.	7,5
4	Informationsdisplay im Armaturenbrett	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusätzliche Beleuchtung; Regensensor*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe	10
9	Heckscheibenwaschdüse	15
10	Frontscheibenwaschdüsen	15
11	Heckklappenverriegelung	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Klimaanlagen-Bedienfeld; Bewegungssensor des Alarms*.	5
15	–	–
16	Alarm; Borddiagnosesystem.	5
17	–	–
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedal; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*	7,5
21	–	–
22	Bremslichter	5
23	Aktuator des Öffnungsdachs*	20
24	Wegfahrsperre	5

Sicherungen – Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite)	30
2	Elektrische Parkbremse (rechte Seite)	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrische Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

Volvo XC70 (2014) – Sicherungskasten-Schema Motorraum

Baujahr: 2014.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2014) ist die Sicherung 22 im Sicherungskasten in der Steckdose.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Leistungsschalter	50
2	Leistungsschalter	50
3	Leistungsschalter	60
4	Leistungsschalter	60
5	Leistungsschalter	60
6	–	–
7	–	–
8	Frontscheibe*	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter	40
12	–
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	–	–
16	Aktive Scheinwerfer-Nivellierung*	10
17	Zentrales Elektromodul (unter der Steckdose)	20
18	ABS	5
19	Geschwindigkeitsabhängige Lenkunterstützung*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Waschdüsen*	10

22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–
26	–	–
27	Relais – Motorraum	5
28	Zusatzleuchten*	20
29	Hupe	15
30	Motorsteuergerät (ECM)	10
31	Steuermodul für Automatikgetriebe	15
32	Klimakompressor	15
33	Kompressor Coils-A/C	5
34	Anlasserrelais	30
35	Zündspulen; Kondensator.	20
36	Motorsteuergerät	10
37	Einspritzung; Luftmassenmesser; Motorsteuergerät.	15
38	Klimakompressor; Motorventile; Motorsteuergerät (6 Zylinder); Solenoide (nur 6 Zylinder ohne Turbo).	10
39	EVAP-Ventil; Beheizter Lambdasonde.	15
40	–	–
41	Kraftstoffleckerkennung	5
42	–	–
43	Kühlerlüfter	80
44	Elektrohydraulische Servolenkung	100

Sicherungen – Handschuhfach

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	Beheiztes Lenkrad elektrisch*	10
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Steuerung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der rechten hinteren Beifahrertür.	20
11	Bedienelemente in der linken hinteren Beifahrertür.	20
12	Schlüsselloser Zugang*	20
13	Motorisierter Fahrersitz*	20
14	Elektrisch verstellbarer Beifahrersitz vorne*.	20

15	–	–
16	Infotainment-System-Steuermodul	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE)*	7,5
21	Elektrisches Schiebedach*; Begrüßungsbeleuchtung; Klimaanlagen-Systemsensor.	5
22	12 V Steckdose; Zigarettenanzünder.	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuermodul*; Parkassistent-Kamera*.	5
29	Allradantrieb-Steuermodul*	15
30	Aktives Federungssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Fenstersteuerung in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*; HomeLink® Funksystem*.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat, Kollisionswarnung*	10
6	Zusatzbeleuchtung; Regensensor*	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Heckscheibenwaschdüse	15
10	Frontscheibenwaschdüsen	15
11	Heckklappenschloss	10

12	Elektrisch klappbare Rückleuchten*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, On-Board-Diagnosesystem	5
17	Satellitenradio*; Audiosystemverstärker.	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*	7,5
21	–	–
22	Bremslichter	5
23	Schiebedachaktuator*	20
24	Wegfahrsperre	5

Sicherungen – Kofferraum

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrisch betätigte Tür*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

Volvo XC70 (2015) – Motorraumschema

Baujahr: 2015.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2015) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Schalter: elektrisches Systemmodul unter Steckdose A	50
2	Schalter: elektrisches Systemmodul unter Steckdose	50
3	Schalter: elektrisches Systemmodul im Kofferraum A	60
4	Schalter: elektrisches Systemmodul unter Steckdose A	60
5	Schalter: elektrisches Systemmodul unter Steckdose A	60
6	–	–
7	–	–
8	Frontscheibe* – Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter A	40
12	Frontscheibe* – Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Kurvenlichtregulierung*	10
17	Elektrisches Systemmodul (unter Steckdose).	20
18	ABS	5
19	Regulierbare Lenkkraft*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Scheibenwaschdüsen*	10
22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–

26	–	–
27	Relaisspulen	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren)	15
33	Klimaanlagenrelaisspulen; Relaisspulen im kalten Motorraumbereich für Start/Stop.	5
34	Anlasserrelais A	30
35	Motorsteuergerät (4-Zylinder-Motoren); Zündspulen (5-/6-Zylinder-Motoren); Kondensator (6-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren)	20
	Motorsteuergerät (5-Zylinder- und 6-Zylinder-Motoren)	10
37	4-Zylinder-Motoren: Luftmassenmesser; Thermostat; EVAP-Ventil.	10
	5-/6-Zylinder-Motoren: Einspritzsystem; Luftmassenmesser (nur 6-Zylinder-Motoren); Motorsteuergerät.	15
38	Klimakompressor (5-/6-Zylinder-Motoren); Motorventile; Motorsteuergerät (6-Zylinder-Motoren); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 6 Zylinder); Ölstandsensor (nur 5 Zylinder).	10
	Motorventile; Ölpumpe; Lambdasonde mit zentraler Heizung (4-Zylinder-Motoren).	15
39	Beheizte Sauerstoffsensoren vorne und hinten (4-Zylinder-Motoren); EVAP-Ventil (5-/6-Zylinder-Motoren); Beheizte Sauerstoffsensoren (5-/6-Zylinder-Motoren).	15
40	Ölpumpe (Automatikgetriebe); Blockheizung (5-Zylinder-Motoren).	10
	Zündspulen (4-Zylinder-Motoren)	15
41	Kraftstoffleckerkennung (5-/6-Zylinder-Motoren); Kühlergrill-Steuergerät (5-Zylinder-Motoren).	5
	Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren)	50
43	Kühlerlüfter	60 oder 80 (4 Zylinder)
		60 (5 Zylinder)
44	Servolenkung	100
* – Option / Zusatzausstattung
A – Diese Position wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet

Sicherungen – Handschuhfach

Motorraum Sicherungen A : Allgemeine Sicherungen

Motorraum Sicherungen B : Sicherungen des Steuergeräts

Position: Motorraum Sicherungen A

Nummer	Beschreibung	Stromstärke [A]
1	Schalter des automatischen Infotainmentsystems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	Beheiztes Lenkrad*	10
5	–	–
6	–	–
7	12-V-Steckdose (Kofferraum)	15
8	Steuerung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür.	20
11	Bedienelemente in der hinteren linken Beifahrertür.	20
12	Schlüsselloser Zugang*	20
13	Motorisierter Fahrersitz*	20
14	Elektrischer Beifahrersitz vorne*.	20

15	–	–
16	Infotainment-System-Steuergerät	5
17	Audio-Navigationssystem: Verstärker, SiriusXM ™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	Unterhaltungssystem für Fondpassagiere (RSE)*	7,5
21	Elektrisches Panorama*; Begrüßungslicht; Klimaanlagensensor.	5
22	12-V-Steckdose in der Mittelkonsole	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz vorne*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*; Anhängerkupplungs-Steuergerät*; Parkassistenzkamera*.	5
29	Allradantrieb-Steuergerät*	15
30	Aktives Federungssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusätzliche Frontbeleuchtung; Fenstersteuerung in der Fahrertür; Elektrisch verstellbarer(e) Sitz(e)*; HomeLink® Funksystem*.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor*.	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Heckscheibenwaschanlage	15
10	Frontscheibenwaschanlage	15
11	Heckklappenschloss	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm, On-Board-Diagnosesystem	5
17	Satellitenradio*; Audiosystemverstärker.	10
18	Airbagsystem; Beifahrergewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Schiebedachaktuator*	20
24	Wegfahrsperre	5

Sicherungen – Ladebereich

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrische Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

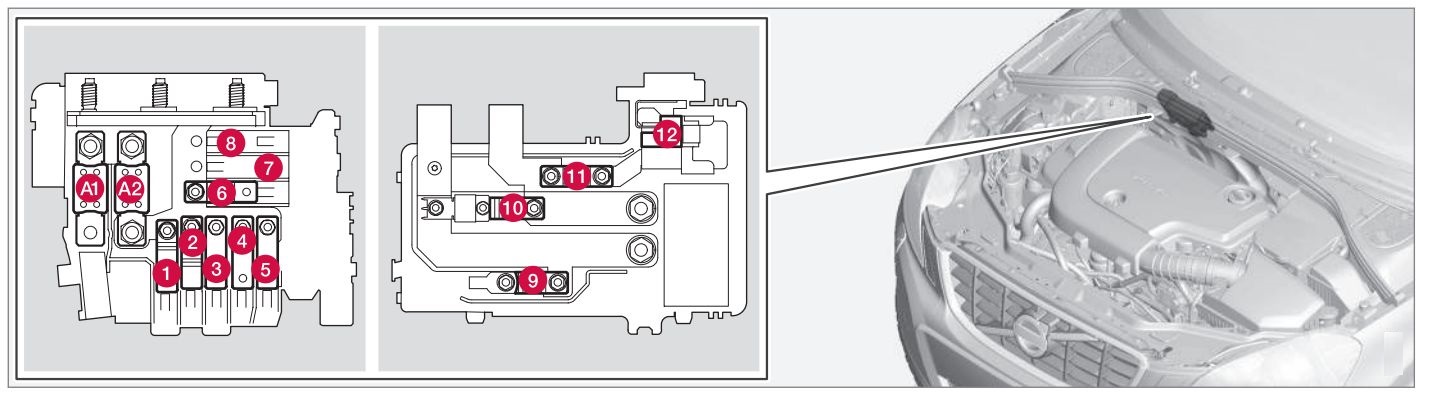

Sicherungen – kalter Motorraumbereich (nur Start/Stop) – Option für 4-Zylinder-Motoren

Nummer	Beschreibung	Stromstärke [A]
A1	Automatischer Schalter: elektrisches Zentralmodul im Motorraum.	175
A2	Automatischer Schalter: Sicherungskasten unter dem Handschuhfach; elektrisches Zentralmodul im Kofferraum.	175
1	–	–
2	Automatischer Schalter: Sicherungskasten B unter dem Handschuhfach.	50
3	Automatischer Schalter: Sicherungskasten A unter dem Handschuhfach.	60
4	Automatischer Schalter: Sicherungskasten A unter dem Handschuhfach.	60
5	Automatischer Schalter: elektrisches Zentralmodul im Kofferraum.	60
6	Klimaanlagenlüfter	40
7	–	–
8	–	–
9	Anlasserrelais	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Elektrisches Zentralmodul: Referenzspannung der Zusatzbatterie; Ladepunkt der Zusatzbatterie.	15

Volvo XC70 (2016) – Sicherungskasten-Schema

Baujahr: 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC70 (2016) ist die Sicherung 22 im Sicherungskasten im Handschuhfach.

Sicherungen – Motorraum

A – Oberer Motorraum

B – Vorderer Motorraum

C – Unterer Motorraum

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter: elektrisches Zentralmodul unter dem Fahrgastraum A.	50
2	Automatischer Schalter: elektrisches Zentralmodul unter dem Fahrgastraum.	50
3	Automatischer Schalter: elektrisches Zentralmodul im Kofferraum A.	60
4	Automatischer Schalter: elektrisches Zentralmodul unter dem Fahrgastraum A.	60
5	Automatischer Schalter: elektrisches Zentralmodul unter dem Fahrgastraum A.	60
6	–	–
7	–	–
8	Frontscheibe* – Fahrerseite	40
9	Scheibenwischer	30
10	–	–
11	Klimaanlagenlüfter A	40
12	Frontscheibe* – Beifahrerseite	40
13	ABS-Pumpe	40
14	ABS-Ventile	20
15	Scheinwerferwaschanlage	20
16	Aktive Kurvenlichtregulierung*	10
17	Elektrisches Zentralmodul (unter dem Fahrgastraum)	20
18	ABS	5
19	Regulierbare Lenkkraft*	5
20	Motorsteuergerät (ECM); Getriebe; SRS.	10
21	Beheizte Spritzdüsen*	10
22	–	–
23	Beleuchtungspanel	5
24	–	–
25	–	–

26	–	–
27	Relaisspulen	5
28	Zusatzscheinwerfer*	20
29	Hupe	15
30	Relaisspulen; Motorsteuergerät (ECM).	10
31	Steuergerät – Automatikgetriebe	15
32	Klimakompressor (nicht für 4-Zylinder-Motoren).	15
33	Klimaanlagenrelaisspulen; Relaisspulen im kalten Motorraumbereich für Start/Stop.	5
34	Anlasserrelais A	30
35	Motorsteuergerät (4-Zylinder-Motoren); Zündspulen (5-/6-Zylinder-Motoren); Kondensator (6-Zylinder-Motoren).	20
36	Motorsteuergerät (4-Zylinder-Motoren).	20
	Motorsteuergerät (5-Zylinder- und 6-Zylinder-Motoren).	10
37	4-Zylinder-Motoren: Luftmassenmesser; Thermostat; EVAP-Ventil.	10
	5-/6-Zylinder-Motoren: Einspritzsystem; Luftmassenmesser (nur 6-Zylinder-Motoren); Motorsteuergerät.	15
38	Klimakompressor (5-/6-Zylinder-Motoren); Motorventile; Motorsteuergerät (6-Zylinder-Motoren); Solenoide (nur 6 Zylinder ohne Turbo); Luftmassenmesser (nur 6 Zylinder); Ölstandsensor (nur 5 Zylinder).	10
	Motorventile; Ölpumpe; Lambdasonde mit zentraler Heizung (4-Zylinder-Motoren).	15
39	Sauerstoffsensoren mit vorderer und hinterer Heizung (4-Zylinder-Motoren); EVAP-Ventil (5-/6-Zylinder-Motoren); Sauerstoffsensoren mit Heizung (5-/6-Zylinder-Motoren).	15
40	Ölpumpe (Automatikgetriebe); Blockheizung (5-Zylinder-Motoren).	10
	Zündspulen (4-Zylinder-Motoren)	15
41	Kraftstoffleckerkennung (5-/6-Zylinder-Motoren); Steuergerät für Kühlerjalousie (5-Zylinder-Motoren).	5
	Kraftstoffleckerkennung; Klimaanlagen-Elektromagnet (4-Zylinder-Motoren).	7,5
42	Kühlmittelpumpe (4-Zylinder-Motoren).	50
43	Kühlerlüfter	60 oder 80 (4-Zylinder-Motoren)
		60 (5-Zylinder-Motoren)
44	Servolenkung	100
* – Option / Zusätzliche Ausstattung
A – Diese Position wird in Fahrzeugen mit optionaler Start/Stop-Funktion nicht verwendet

Sicherungen – Fahrgastraum

Sicherungskasten A : Allgemeine Sicherungen

Sicherungskasten B : Sicherungen des Steuergeräts

Position: Sicherungskasten A

Nummer	Beschreibung	Stromstärke [A]
1	Automatischer Schalter des Infotainment-Systems und Sicherungen 16-20.	40
2	–	–
3	–	–
4	Beheiztes Lenkrad*	10
5	–	–
6	–	–
7	12 V Steckdose (Kofferraum)	15
8	Bedienung in der Fahrertür	20
9	Bedienelemente in der Beifahrertür	20
10	Bedienelemente in der hinteren rechten Beifahrertür	20
11	Bedienelemente in der hinteren linken Beifahrertür	20
12	Schlüsselloser Zugang*	20
13	Motorisch verstellbarer Fahrersitz*	20
14	Elektrischer Beifahrersitz*	20

15	–	–
16	Infotainment-System-Steuermodul	5
17	Audio-Navigationssystem: Verstärker, SiriusXM™ Satellitenradio*.	10
18	Infotainment-System	15
19	Bluetooth-Freisprecheinrichtung	5
20	–	–
21	Panorama-Elektrik*; Begrüßungslicht; Klimaanlagen-Sensor.	5
22	12 V Steckdose in der Mittelkonsole	15
23	Beheizter Rücksitz* (Beifahrerseite).	15
24	Beheizter Rücksitz* (Fahrerseite).	15
25	–	–
26	Beheizter Beifahrersitz*	15
27	Beheizter Fahrersitz*	15
28	Parkassistent*	5
29	Allradantrieb-Steuermodul*	15
30	Aktives Federungssystem*	10

Position: Sicherungskasten B

Nummer	Beschreibung	Stromstärke [A]
1	Heckklappenwischer	15
2	–	–
3	Zusatzbeleuchtung vorne; Fensterheber in der Fahrertür; Elektrisch verstellbare Sitze*.	7,5
4	Instrumententafel	5
5	Adaptiver Tempomat; Kollisionswarnung*.	10
6	Zusatzbeleuchtung; Regensensor*; HomeLink® Funksteuerungssystem*	7,5
7	Lenkradmodul	7,5
8	Zentralverriegelung: Tankklappe.	10
9	Heckscheiben-Spritzdüse	15
10	Frontscheiben-Spritzdüsen	15
11	Deaktivierung der Heckklappe	10

12	Elektrisch klappbare Kopfstützen*	10
13	Kraftstoffpumpe	20
14	Bedienfeld der Klimaanlage	5
15	–	–
16	Alarm; Borddiagnosesystem.	5
17	Satellitenradio*; Audiosystem-Verstärker.	10
18	Airbagsystem; Beifahrer-Gewichtssensor.	10
19	Kollisionswarnsystem*	5
20	Gaspedalsensor; Automatische Abblendfunktion der Spiegel; Beheizte Rücksitze*.	7,5
21	–	–
22	Bremslichter	5
23	Schiebedach-Aktuator*	20
24	Wegfahrsperre	5

Sicherungen – Ladebereich

Nummer	Beschreibung	Stromstärke [A]
1	Elektrische Parkbremse (linke Seite).	30
2	Elektrische Parkbremse (rechte Seite).	30
3	Beheizte Heckscheibe	30
4	Anhängersteckdose 2*	15
5	Elektrisch betätigte Heckklappe*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Anhängersteckdose 1*	40
12	–	–

Sicherungen – kalter Bereich des Motorraums (nur Start/Stop) – Option für 4-Zylinder-Motoren

Nummer	Beschreibung	Stromstärke [A]
A1	Automatischer Schalter: elektrisches Zentralmodul im Motorraum.	175
A2	Automatischer Schalter: Sicherungskasten unter dem Fahrgastraum, elektrisches Zentralmodul im Kofferraum.	175
1	–	–
2	Automatischer Schalter: Sicherungskasten B unter dem Fahrgastraum	50
3	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
4	Automatischer Schalter: Sicherungskasten A unter dem Fahrgastraum	60
5	Automatischer Schalter: elektrisches Zentralmodul im Kofferraum	60
6	Klimaanlagenlüfter	40
7	–	–
8	–	–
9	Anlasser-Relais	30
10	Interne Diode	50
11	Zusatzbatterie	70
12	Elektrisches Zentralmodul: Referenzspannung der Zusatzbatterie, Ladepunkt der Zusatzbatterie.	15

Über den Volvo XC70 (2003-2016)

Der Volvo XC70, der zwischen 2003 und 2016 hergestellt wurde, ist ein robustes und zuverlässiges Fahrzeug, das die Eigenschaften eines SUV und eines Kombis vereint. Dieses Modell ist bekannt für seine Fähigkeit, dank Allradantrieb und erhöhter Bodenfreiheit verschiedene Terrains zu bewältigen. Es wurden verschiedene Motorisierungen angeboten, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für dynamisches Fahren boten. Der Innenraum des Fahrzeugs ist geräumig und bietet hohen Komfort für die Passagiere, ausgestattet mit modernen Technologien und Sicherheitsmerkmalen, die typisch für die Marke Volvo sind.

Sicherungsplan Volvo XC70

Diese Seite zeigt den Sicherungsplan für das Modell Volvo XC70, der für die Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Motorraum und im Innenraum des Fahrzeugs, meist unter dem Armaturenbrett oder in der Nähe der Fahrertür. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Schaltkreise im Fahrzeug.
