Volvo C70 (1998-2013) – Sicherungskasten

Volvo C70 (1998-1999) – Sicherungskastenbelegung

Baujahr: 1998, 1999.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C70 (1998-1999) ist die Sicherung 11C/30 im Sicherungskasten des Motorraums.

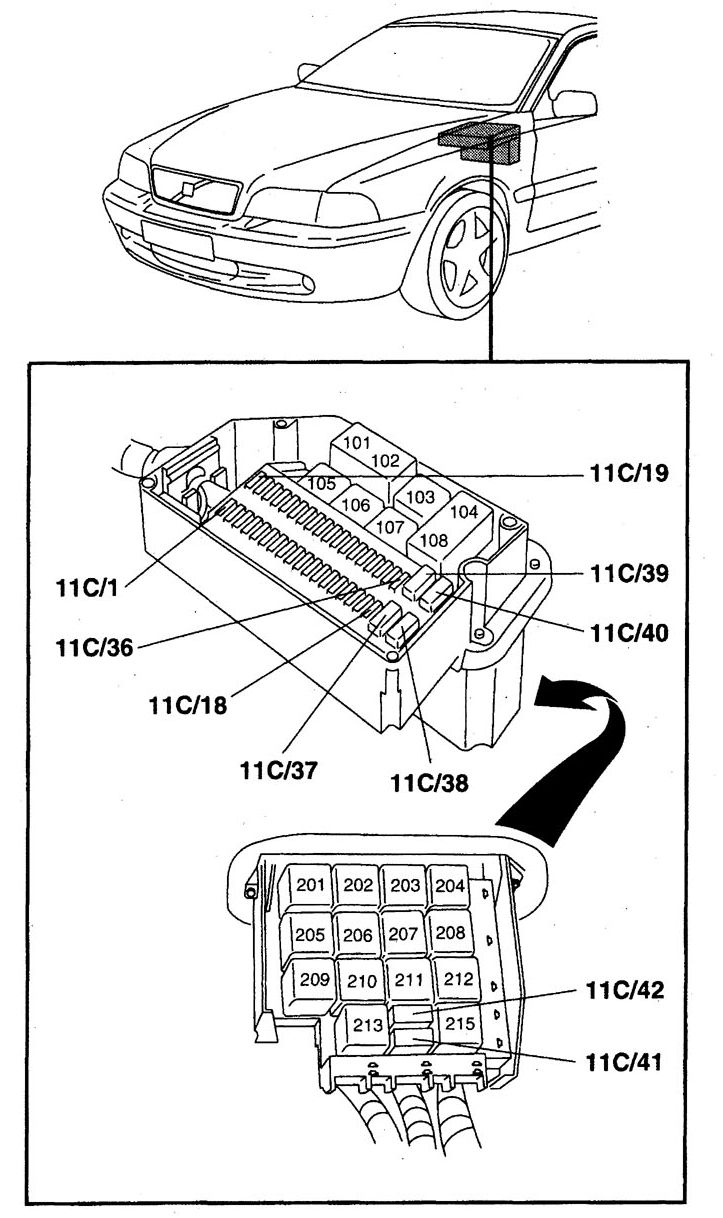

Zentraler Elektrokasten

Volvo C70 – Sicherungskastenbelegung – Zentraler Elektrokasten

Nr.	Beschreibung	Stromstärke [A]
11C / 1	–	–
11C / 2	Zentralverriegelung, Diebstahlwarnanlage Steuergerät, AW 50-42 Modusschalter, RTI Steuergerät	10
11C / 3	ABS Steuergerät	10
11C / 4	Wegfahrsperre	10
11C / 5	Klimaanlage, Diagnoseanschluss (DLC)	15
11C / 6	Zentralverriegelung Steuergerät, Diebstahlwarnanlage, Alarmsirene, Bewegungssensor (S70/V70)	20
11C / 7	Radio, Verstärker	15
11C / 8	Wegfahrsperre, angeschlossenes Kombiinstrument, Lichtschalter	15
11C / 9	Beheizte Rücksitze (S70/V70), Verstärker (C70)	20
11C / 10	Zündschlüssel	15
11C / 11	Bremslicht	10
11C / 12	Motor-Kühlmittelheizung (Diesel), Verstärker (C70)	20
11C / 13	Blinker, Warnblinkanlage, Blinkende Scheinwerferlampe, Zentralverriegelung Steuergerät, Diebstahlwarnanlage, Zentralverriegelung Fernbedienung, Diebstahlwarnanlage, Glasbruchsensor	15
11C / 14	Beheizte Heckscheibe, Beheizte Außenspiegel	30
11C / 15	Begrüßungslicht, Handschuhfachbeleuchtung, zusätzliche Fußraumbeleuchtung, Türöffnungswarnleuchten, Kofferraumbeleuchtung, Sicherheitsgurt-Erinnerung, RTI Steuergerät, RTI CD-Player, RTI Display	10
11C / 16	Antennenversorgung, CD-Player, Anhängersteckdose (S70/V70), Zubehör, Anhängerkupplung (C70)	30
11C / 17	Nebelscheinwerfer	20

11C / 18	Schlüsselwarnung, Zentralverriegelung, Diebstahlwarnanlage Steuergerät	10
11C / 19	Abblendlicht links, Zubehör	15
11C / 20	Abblendlicht rechts, Abblendlicht-Warnleuchte	15
11C / 21	Fernlicht links	15
11C / 22	Fernlicht rechts	15
11C / 23	Standlichter, Rücklicht, Kennzeichenbeleuchtung	10
11C / 24	Standlichter, Rücklicht, Glühlampenfehler-Warnsensor	10
11C / 25	Nebelschlussleuchte, Nebelschlussleuchten-Kontrollleuchte	10
11C / 26	Lichtschalter	15
11C / 27	Rückfahrlicht, Blinker	15
11C / 28	Sitzheizung, Beheizte Rücksitze (S70 / V70)	25
11C / 29	Klemme 15 (15/4): beheizte Außenspiegel, Sicherheitsgurt-Erinnerung, Tempomat, Glühlampenfehler-Warnsensor, Alarmsirene, Getriebesperre, Abgastemperatursensor, Motor-Kühlmittelheizung (Diesel), Anhängerkupplung (C70)	10
11C / 30	Zigarettenanzünder/12V-Steckdose vorne, RTI Steuergerät, RTI CD-Player, RTI Display	15
11C / 31	Klimaanlagensteuerung	25
11C / 32	Radio / Verstärker	10
11C / 33	Klemme X (15/8): Leuchtweitenregulierung, Heckscheibenwischer/-waschanlage	15
11C / 34	Hupe, Frontscheibenwischer/-waschanlage, Scheinwerferwischer/-waschanlage, Hupe	25
11C / 35	Blinker- und Bedienfeldbeleuchtung, Aschenbecherbeleuchtung, elektrisches Verdeck, Rückspiegel (C70)	10
11C / 36	Zigarettenanzünder / 12 V Steckdose hinten, elektrische Sitze	15

Nummer	Beschreibung
11C / 37	Elektrische Fensterheber, elektrisches Verdeck, elektrische Außenspiegel (nicht CONV), elektrisch anklappbare Außenspiegel (nicht CONV), Heckentfeuchtung und elektrisch beheizte Außenspiegel (nicht CONV)
11C / 38	Elektrische Fensterheber (C70)
11C / 39	Elektrische Sitze (LH)
11C / 40	Elektrische Sitze (AH)
11C / 41	Aktuator – Softtop (CONV)
11C / 42	Softtop (CONV)

Relais

Position	Beschreibung
15	elektrischer Kühlerventilator
16	–
17	Anlasser
18	Klimaanlage

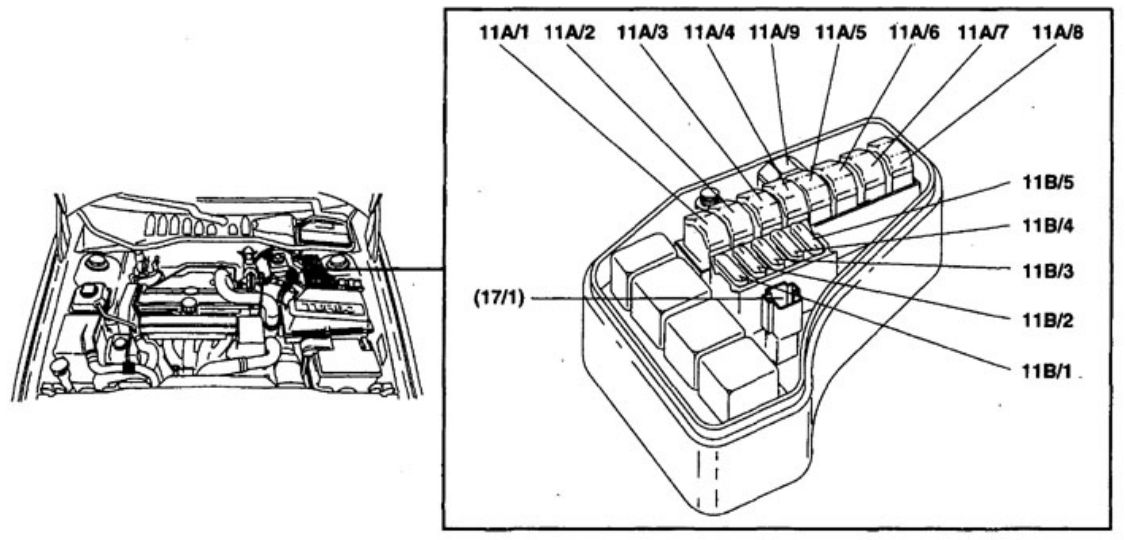

Sicherungskasten / Relais Motorraum

Nummer	Beschreibung	[A]
11A / 1	Motorkühlgebläse (FC)	60
11A / 2	Sicherungen 11 C / 26 · 29 über Überlastrelais 151_t Sicherungen 11 C / 33-37 über Überlastrelais X	50
11A / 3	Anlasser, Einspritzpumpe Sekundärluft (PAIR), Dieselölheizung Kühlmittelanschluss	50
11A / 4	ABS Steuergerät	50
11A / 5	Hauptscheinwerferrelais Glühlampenfehler-Warnsensor	50
11A / 6	Sicherungen 11 C / 5-10	60
11A / 7	Sicherungen 11 C / 11-17 und Sicherungen 11C / 39-40	50
11A / 8	Sicherung 11 B / 1, Sicherungen 11B / 2-5 über Kraftstoffeinspritzsystem Hauptrelais	60
11A / 9	Glühkerzen 1-5 über Glühkerzenrelais (Dieselmotoren)	80
11B / 1	Zündschlüssel, Motorsteuergerät (ECM), AW 50-42 Steuergerät, Hauptrelais Kraftstoffeinspritzsystem (Motronic 4.3 / 4.4)	10
11B / 2	Motorsteuergerät (ECM), Einspritzdüsen, Leerlaufluftregelventil (IAC), Luftmassenmesser (MAF), Kraftstoffeinspritzpumpe (Diesel), Einspritzverteilerventil (Diesel)	10
11B / 3	Kraftstoffpumpe (FP), Zündmodul (IDM) und Zündspule, Glühkerzenrelais (Diesel), Kühlmittel-Glühkerzen (Diesel), Turbolader-Regelventil (TC) (Diesel), AGR-Wandler (Diesel), Lufteinlassvorwärmung über PTC-Widerstand (Diesel)	20 (15 Diesel)
11B / 4	AW 50-42 Steuergerät	10
11B / 5	Klimaanlagenrelais (A/C), beheizter Lambdasonde (H02S) vorne, beheizter Lambdasonde hinten, Tankentlüftungsventil (CP), Sekundärlufteinspritzsystem Magnetventil (PAIR), EVAP-Kraftstoffdampfabsorber-Absperrventil, Sekundärluft-Druckrelais Einspritzsystempumpe (PAIR), Turbolader-Regelventil (TC), PTC-Widerstand Luftheizung	10

Volvo C70 (2001) – Sicherungskastenbelegung

Baujahr: 2001.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo XC90 (2003) ist die Sicherung 30 im Sicherungskasten (Zusatz).

Relais / Hauptsicherungskasten

Der Sicherungskasten befindet sich im Motorraum.

Relais

Position	Beschreibung
15	Elektrischer Kühlerventilator
16	–
17	Anlasser
18	Klimaanlage

Sicherungen im Relais / Sicherungskasten (Hauptsystem-Sicherungen)

Position	Beschreibung	Stromstärke [A]
1	Elektrischer Kühlerventilator	60
2	Sicherungen im Zusatzsicherungskasten	50
3	Anlasser	50
4	ABS, STC	50
5	Scheinwerfer	50
6	Sicherungen im Zusatzsicherungskasten	60
7	Sicherungen im Zusatzsicherungskasten	50
8	Steuergeräte – Motor / Automatikgetriebe	60
9	–	–
10	Zündschlüssel, Steuergeräte – Motor / Automatikgetriebe	10
11	Klimaanlagenrelais, Kraftstoffsystem	15
12	Kraftstoffpumpe, Kraftstoffeinspritzdüsen, Motorsteuergerät	15
13	Zündsystem	15
14	Emissionssystem	20

Sicherungen (Zusatzsicherungskasten)

Position	Beschreibung	Stromstärke [A]
1	Magnetventil Kofferraumöffnungsschalter	10
2	Nebelschlussleuchte, Anhängeranschlüsse	10
3	Zentralverriegelung	10
4	Wegfahrsperre, ABS, Getriebesperre	10
5	Klimaanlagen, OBDII-Diagnose	15
6	Zentralverriegelung	20
7	Audiosystem	15
8	Wegfahrsperre, Bordcomputer, Lichtschalter	15
9	Verstärker – Audiosystem	30
10	Zentralverriegelung Fernbedienung	10
11	Bremslichter	10
12	Audiosystem	30
13	Warnblinkanlage, Frontlichter, Zentralverriegelung Fernbedienung	15
14	Beheizte Heckscheibe und Außenspiegel	40
15	Zusatzleuchten, Türöffnungswarnleuchten, Kofferraumbeleuchtung, Sicherheitsgurt-Erinnerung, Handschuhfachbeleuchtung, Spiegelbeleuchtung im Fahrgastraum	10
16	Elektrische Antenne, elektrische Anhängersteckdose, Zubehör	30
17	Nebelscheinwerfer	20
18	Schlüssel-Erinnerung, Scheinwerferrelais	10
19	Linker Abblendlichtscheinwerfer, Zubehör	15
20	Rechter Abblendlichtscheinwerfer, Abblendlicht-Kontrollleuchte	15

21	Fernlicht links	15
22	Fernlicht rechts	15
23	Standlichter vorne / hinten links, Rücklicht links, Kennzeichenbeleuchtung, Anhängeranschlüsse	10
24	Standlichter vorne / hinten rechts, Rücklicht rechts, Anhängeranschlüsse	10
25	–	–
26	Lichtschalter	15
27	Rückfahrlichter, Blinker	15
28	Beheizte Vordersitze (einige Modelle)	25
29	Beheizte Heckscheibe, Getriebesperre, Sicherheitsgurt-Erinnerung, Tempomat, beheizte Außenspiegel, Glühlampenfehler-Sensor, Zubehör	10
30	Zusätzliche 12 V Steckdose vorhanden.	15
31	Klimaanlagen mit Gebläse im Fahrgastraum	25
32	Audiosystem, ECC, Schiebedach, Instrumentenbeleuchtung	10
33	–	–
34	Scheibenwischer / Waschanlage Frontscheibe, Hupe	25
35	Zubehör, Solardach, Spiegelbeleuchtung in der Fahrerkabine, Zusatzbeleuchtung, automatische Abblendfunktion des Spiegels	10
36	Sicherheitsgurt-Erinnerung	15
37	Elektrische Fensterheber, elektrisches Verdeck, elektrische Spiegel	AUT / CB **
38	–	–
39	Elektrischer Sitz (Fahrerseite)	AUT / CB **
40	Elektrischer Sitz (Beifahrerseite)	AUT / CB **
41	Aktuator – Softtop (CONV)	AUT / CB ***
42	Softtop (CONV)	AUT / CB ***
* Einige der genannten Geräte / Systeme sind möglicherweise nur in bestimmten Modellen verfügbar. ** Dies ist ein automatischer Schutzschalter, der sich im Sicherungskasten befindet und normalerweise keinen Austausch erfordert.

Volvo C70 (2002) – Sicherungskastenbelegung

Baujahr: 2002.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C70 (2002) ist die Sicherung 30 im Sicherungskasten (Zusatz).

Relais / Hauptsicherungskasten

Der Sicherungskasten befindet sich im Motorraum.

Relais

Position	Beschreibung
15	Elektrischer Kühlerventilator
16	–
17	Anlasser
18	Klimaanlage

Sicherungen im Relais / Hauptsicherungskasten (Hauptsystem-Sicherungen)

Position	Beschreibung	Stromstärke [A]
1	Elektrischer Kühlerventilator	60
2	Sicherungen im Sicherungskasten	50
3	Anlasser	50
4	ABS	50
5	Scheinwerfer	50
6	Sicherungen im Sicherungskasten	60
7	Sicherungen im Sicherungskasten	50
8	Steuergeräte – Motor / Automatikgetriebe	60
9	Elektrische Fensterheber links / rechts **	60
10	Zündschlüssel, Steuergeräte – Motor / Automatikgetriebe	10
11	Klimaanlagenrelais, Kraftstoffsystem	15
12	Kraftstoffpumpe, Kraftstoffeinspritzdüsen, Motorsteuergerät	15
13	Zündsystem	15
14	Emissionssystem	20
* Einige der genannten Geräte / Systeme sind möglicherweise nur in bestimmten Modellen verfügbar. ** Gilt nur für C70 Cabrio.

Sicherungen (zusätzlicher Sicherungskasten)

Position	Funktion	Stromstärke [A]
1	Kofferraumverriegelung	10
2	Nebelschlussleuchte / Kontrollleuchte	10
3	Zentralverriegelung	10
4	Wegfahrsperre, ABS, Getriebesperre	10
5	Klimaanlagen, OBDII-Diagnose	15
6	Zentralverriegelung	20
7	Audiosystem	15
8	Wegfahrsperre, Bordcomputer, Lichtschalter	15
9	Verstärker – Audiosystem	30
10	Zentralverriegelung Fernbedienung	10
11	Bremslichter	10
12	Verstärker – Audiosystem	30
13	Warnblinkanlage, Frontlichter	15
14	Beheizte Heckscheibe und Außenspiegel	40
15	Zusatzleuchten, Türöffnungswarnleuchten, Kofferraum, Sicherheitsgurt-Erinnerung, Handschuhfachbeleuchtung, elektrische Fensterheber	10
16	Elektrische Antenne, elektrische Anhängersteckdose, Zubehör, CD-Wechsler (Option)	30
17	Nebelscheinwerfer	20
18	Schlüssel-Erinnerung	10
19	Linker Abblendlichtscheinwerfer, Zubehör	15
20	Rechter Abblendlichtscheinwerfer, Abblendlicht-Kontrollleuchte	15
21	Linker Fernlichtscheinwerfer	15

22	Fernlicht rechts	15
23	Standlichter, hinten, Kennzeichenbeleuchtung	10
24	Standlichter, hinten	10
25	–	–
26	Scheinwerferschalter	15
27	Rückfahrlichter, Blinker	15
28	Beheizte Vordersitze (einige Modelle)	25
29	Beheizte Heckscheibe / Außenspiegel, Getriebesperre, Sicherheitsgurt-Erinnerung, Tempomat, Glühlampenfehler-Sensor, elektrische Anhängersteckdose, elektrisch betätigtes Cabrio-Verdeck	10
30	Zusätzliche 12 V Steckdose (vorne)	15
31	Klimaanlage	25
32	Audiosystem, Klappdach, Antennendeaktivierung / Kofferraumabdeckung, Instrumentenbeleuchtung, Klimaanlage	10
33	–	–
34	Scheibenwischer / Waschanlage Frontscheibe / Projektor, Hupe	25
35	Instrumentenbeleuchtung, Zubehör, oberer Klappdach-Gong, Fenster / elektrische Spiegel, automatisch abblendende Spiegel (Option)	10
36	Elektrische Sitze, Sicherheitsgurtverriegelung	15
37	Elektrische Fensterheber (Beifahrerseite)	AUT / CB **
38	Elektrische Fensterheber (Fahrerseite)	AUT / CB **
39	Elektrischer Sitz (Fahrerseite)	AUT / CB **
40	Elektrischer Sitz (Beifahrerseite)	AUT / CB **
41	Elektrisch betätigtes Klappdach	AUT / CB ***
42	Elektrisch betätigtes Klappdach	AUT / CB ***
* Einige der genannten Geräte / Systeme sind möglicherweise nur in bestimmten Modellen verfügbar. ** Dies ist ein automatischer Schutzschalter, der sich im Sicherungskasten befindet und normalerweise keinen Austausch erfordert. *** Diese automatischen Schutzschalter befinden sich im Steuergerät.

Volvo C70 (2003 – 2005) – Sicherungskastenbelegung

Baujahr: 2003, 2004, 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C70 (2003-2005) ist die Sicherung 30 im Sicherungskasten.

Relais / Hauptsicherungskasten

Der Sicherungskasten befindet sich im Motorraum.

Relais

Nummer	Beschreibung
15	Elektrischer Kühlerventilator
16	–
17	Anlasser
18	Klimaanlage

Sicherungen und Relais im Hauptsicherungskasten

Nummer	Beschreibung	Ampere [A]
1	Elektrischer Kühlerventilator	60
2)	Sicherungen im Zusatzsicherungskasten	50
3)	Anlasser	50
4	ABS, STC	50
5	Scheinwerfer	50
6	Sicherungen im Zusatzsicherungskasten	60
7	Sicherungen im Zusatzsicherungskasten	50
8	Steuergeräte – Motor, Automatikgetriebe	60
9	Elektrische Fensterheber links / rechts	60
10	Zündschalter, Steuergeräte – Motor, Automatikgetriebe	10
11	Klimaanlagenrelais, Kraftstoffsystem	15
12	Kraftstoffpumpe, Kraftstoffeinspritzdüsen, Motorsteuergerät	15
13	Zündsystem	15
14	Emissionssystem	20

Sicherungen (Zusatzsicherungskasten)

Nummer	Beschreibung	Ampere [A]
1	Elektromagnetisches Ventil für offenen Kofferraumschalter	10
2)	Nebelschlussleuchte, Anhängeranschlüsse	10
3)	Zentralverriegelungssystem	10
4	Wegfahrsperre; ABS; Shiftlock.	10
5	Klimaanlage; OBDII-Diagnose an Bord.	15
6	Zentralverriegelungssystem	20
7	Audiosystem	15
8	Wegfahrsperre; Bordcomputer; Scheinwerferschalter.	15
9	Verstärker – Audiosystem	30
10	Schlüsselloses Fernöffnungssystem des Fahrzeugs	10
11	Bremslichter	10
12	Audiosystem	30
13	Warnblinkanlage; Blinker; Zentralverriegelung; Blinker.	15
14	Beheizbare Heckscheibe und Seitenspiegel	40
15	Zusatzbeleuchtung, Warnleuchten bei geöffneten Türen, Kofferraum, Gurtanlegeerinnerung, Handschuhfachbeleuchtung, elektrische Fensterheber	10
16	Elektrische Antenne, elektrische Anhängersteckdose, Zubehör, CD-Wechsler (Option)	30
17	Nebelscheinwerfer vorne	20
18	Schlüsselerinnerung, Scheinwerferrelais	10
19	Linker Abblendscheinwerfer, Zubehör	15
20	Rechter Abblendscheinwerfer, Fernlicht	15
21	Linker Abblendscheinwerfer	15

22	Abblendlicht rechts	15
23	Positionslichter vorne / hinten links, Rücklicht links, Kennzeichenbeleuchtung, Anhängerkupplung	10
24	Positionslichter vorne / hinten rechts, Rücklicht rechts, Kennzeichenbeleuchtung, Anhängerkupplung	10
25	–	–
26	Lichtschalter	15
27	Rückfahrlichter, Blinker	15
28	Beheizbare Vordersitze (einige Modelle)	25
29	Beheizbare Heckscheiben, Seitenspiegel, Getriebesperre, Sicherheitsgurt-Erinnerung, Tempomat, Glühlampenfehler-Sensor, elektrische Anhängerkupplungssteckdose, elektrisch klappbares Dach	10
30	Zusatzsteckdose 12 Volt	15
31	Belüftungs- und Klimaanlagen im Fahrgastraum	25
32	Audiosystem, ECC, Cabriolet, Deaktivierung der Kofferraumabdeckung, Instrumentenbeleuchtung	10
33	–	–
34	Scheinwerferwischer / -waschanlage, Hupe	25
35	Zubehör, klappbares Dach, Beleuchtung der Fahrerspiegel, Zusatzbeleuchtung, automatische Abblendfunktion des Spiegels (Option)	10
36	Airbag SRS	15
37	Elektrische Fensterheber, elektrische Spiegel	AUT / CB **
38	–	AUT / CB **
39	Elektrischer Sitz (Fahrerseite)	AUT / CB **
40	Elektrischer Sitz (Beifahrerseite)	AUT / CB **
41	Elektrischer Sitz (Fahrerseite)	AUT / CB ***
42	Elektrischer Sitz (Beifahrerseite)	AUT / CB ***
* Einige der genannten Geräte / Systeme sind möglicherweise nur in bestimmten Modellen verfügbar.** Dies ist ein automatischer Schutzschalter, der sich im Sicherungskasten befindet und normalerweise keinen Austausch erfordert. *** Diese Schalter befinden sich im Steuergerät.

Volvo C70 mk2 (2006-2008) – Sicherungskastenbelegung

Baujahr: 2006, 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C70 (2006-2008) ist Sicherung 45 im Sicherungskasten im Innenraum.

Sicherungskasten im Motorraum

Sicherung	Beschreibung	Ampere [A]
1	Kühlerventilator (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für Sicherungskasten im Innenraum	60
4	Stromversorgung für Sicherungskasten im Innenraum	60
5	Nicht in Gebrauch	–
6	Nicht in Gebrauch	–
7	ABS-Pumpe	30
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Klimaanlagenlüfter	40
11	Scheinwerferwischer, klappbares Hardtop, abschließbare Fächer	20
12	Stromversorgung für beheizbare Heckscheibe	30
13	Anlasserrelais	30
14	Anhängerkupplung	40
15	Glas-Klapptisch	30
16	Stromversorgung für Audiosystem	40
17	Scheibenwischer	30

18	Stromversorgung für Sicherungskasten im Innenraum	40
19	Nicht in Gebrauch	–
20	Hupe	15
21	Nicht in Gebrauch	20
22	Subwoofer	25
23	Motorsteuergerät ECM (Benzin 5 Zylinder), Getriebe (TCM)	10
24	Nicht in Gebrauch	20
25	Nicht in Gebrauch	–
26	Zündschlüssel	15
27	Klimakompressor	10
28	Nicht in Gebrauch	–
29	Nebelscheinwerfer vorne (Option)	15
30	Nicht in Gebrauch	3
31	Nicht in Gebrauch	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde, Vakuumpumpe	20
34	Zündspule, Drucksensor Klimaanlagensteuergerät	10
35	Motorventilsensoren, Klimaanlagenrelais, Ölabscheider PTC-Element, Kohlefilter, Luftmassenmesser	15
36	Motorsteuergerät (ECM), Drosselklappensensor	10

Sicherungskasten im Innenraum

Der Sicherungskasten im Innenraum befindet sich unter dem Beifahrerfußraum.

Sicherung	Beschreibung	Ampere [A]
37	Wird nicht verwendet	–
38	Wird nicht verwendet	–
39	Wird nicht verwendet	–
40	Wird nicht verwendet	–
41	Wird nicht verwendet	–
42	Wird nicht verwendet	–
43	Audiosystem, Volvo Navigationssystem (Option)	15
44	Zusätzliches Rückhaltesystem (SRS), Motorsteuergerät	10
45	12 V Steckdose im Innenraum	15
46	Beleuchtung – Handschuhfach, Armaturenbrett und Fußräume	5
47	Innenbeleuchtung	5
48	Frontscheibenwischer	15
49	Zusätzliches Rückhaltesystem (SRS), Beifahrergewichtssensor (OWS)	10
50	Wird nicht verwendet	–
51	Kraftstofffilterrelais	10
52	Getriebesteuergerät (TCM), ABS-System	5
53	Servolenkung	10
54	Parkassistent (Option), Bi-Xenon® Scheinwerfer (Option)	10
55	Wird nicht verwendet	–
56	Fernbedienung für Volvo Navigationssystem (Option), Steuergerät für Warnsirene	10
57	Integrierte Diagnosesteckdose, Bremslichtschalter	15
58	Rechter Scheinwerfer, Relais für Zusatzscheinwerfer	7,5
59	Linker Scheinwerfer	7,5
60	Beheizter Fahrersitz (Option)	15

61	Beheizter Beifahrersitz (Option)	15
62	Nicht in Gebrauch	–
63	Elektrisches Fenster hinten Beifahrerseite	20
64	Kontrollleuchten für Türschlösser in den Türverkleidungen, Volvo Navigationssystem (Option)	5
65	Verstärkersystem	5
66	Audiosystem-Steuergerät (ICM), Klimaanlage	10
67	Nicht in Gebrauch	–
68	Tempomat	5
69	Klimaanlage, Regensensor (Option), BLIS-Taste (Option)	5
70	Nicht in Gebrauch	–
71	Nicht in Gebrauch	–
72	Nicht in Gebrauch	–
73	Beleuchtung der vorderen Decke	5
74	Kraftstoffpumpenrelais	15
75	Nicht in Gebrauch	–
76	Nicht in Gebrauch	–
77	12 V Steckdose im Kofferraum, Zubehörsteuergerät (AEM)	15
78	Nicht in Gebrauch	–
79	Rückfahrlichter	5
80	Nicht in Gebrauch	–
81	Elektrisches Fenster – hinten Fahrerseite	20
82	Elektrisches Fenster und Türschloss – Beifahrertür vorne	25
83	Elektrisches Fenster und Türschloss – Fahrertür vorne	25
84	Elektrisch verstellbarer Beifahrersitz (Option)	25
85	Elektrisch verstellbarer Fahrersitz (Option)	25
86	Innenbeleuchtungsrelais, Kofferraumbeleuchtung, elektrische Sitze	5

Volvo C70 mk2 (2009) – Sicherungskastenbelegung

Baujahr: 2009.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C70 (2009) ist Sicherung 45 im Sicherungskasten im Innenraum.

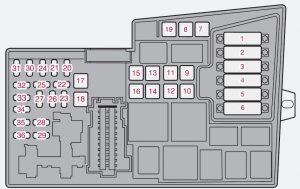

Sicherungskasten im Motorraum

Sicherung	Beschreibung	Ampere [A]
1	Kühlmittelventilator	50
2	Servolenkung (außer 1,6-Liter-Motor)	80
3	Stromversorgung zum Sicherungskasten im Innenraum	60
4	Stromversorgung zum Sicherungskasten im Innenraum	60
5	Klimaanlagenelement, zusätzlicher PTC-Heizer *	80
6	Glühkerze (Dieselmotor)	70
7	ABS-Pumpe	30
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Lüfter	40
11	Scheinwerferwaschanlage, elektrisches Dach, abschließbares Handschuhfach und Skisack	20
12	Stromversorgung für beheizbare Heckscheibe	30
13	Anlasserrelais	30
14	Anhängerverkabelung *	40
15	Elektrisches Dach	30
16	Stromversorgung für Infotainmentsystem	40
17	Scheibenwischer	30

18	Stromversorgung zum Sicherungskasten im Innenraum	40
19	Reserve	–
20	Hupe	15
21	Zusatzkraftstoffheizung, Innenraumheizung	20
22	Subwoofer	25
23	Motorsteuergerät ECM (Benzin 5 Zylinder), Getriebe (TCM)	10
24	Beheizter Kraftstofffilter, Ölabscheider mit PTC-Element (Diesel)	20
25	Reserve	–
26	Zündschlüssel	15
27	Klimakompressor	10
28	Reserve	–
29	Nebelscheinwerfer vorne	15
30	Motorsteuergerät ECM (Diesel 4 Zylinder)	3
31	Reserve	–
32	Einspritzdüsen (Benzin), Luftmassenmesser und Turboladersteuerung (Diesel)	10
33	Lambdasonde, Vakuumpumpe (Benzin), Motorsteuergerät ECM (Diesel)	20
34	Druckschalter, Klimaanlage, Zündspulen (Benzin), Glühkerzen und AGR-Emissionssystem (Diesel)	10
35	Motorsensoren für Ventile, Relaisspule, PTC-Element Klimaanlage, Ölabscheider (Benzin), Motorsteuergerät ECM (Diesel), Tank (Benzin), Luftmassenmesser MAF (Benzin)	15
36	Motorsteuergerät ECM (nicht 5-Zylinder-Dieselmotor), Gaspedalstellungssensor, Lambdasonde (Diesel)	10

Sicherungskasten im Innenraum

Der Sicherungskasten im Innenraum befindet sich unter dem Beifahrerfußraum.

Sicherung	Beschreibung	Ampere [A]
37	Wird nicht verwendet	–
38	Wird nicht verwendet	–
39	Wird nicht verwendet	–
40	Wird nicht verwendet	–
41	Wird nicht verwendet	–
42	Wird nicht verwendet	–
43	Telefon, Audiosystem, RTI (Option)	15
44	SRS-System, Motorsteuergerät ECM (5 Zylinder)	10
45	Steckdose, Innenraum	15
46	Innenraum, Fahrgastraum und Zusatzbeleuchtung	5
47	Innenbeleuchtung	5
48	Spritzsystem	15
49	SRS-System	10
50	Reserve	–
51	Zusatzheizung Innenraum, Kraftstofffilterrelais, Heizung	10
52	Getriebesteuergerät (TCM), ABS-System	5
53	Servolenkung	10
54	Parkassistent, Bi-Xenon? *	10
55	Schlüsselloses Steuergerät	–
56	Fernbedienungsmodul, Sirenensteuergerät	10
57	Datenverbindungsstecker (DLC), Bremslichtschalter	15
58	Abblendlicht (rechts), Relaisspule für Zusatzleuchten	7,5
59	Abblendlicht (links)	7,5
60	Sitzheizung (Fahrerseite)	15

61	Sitzheizung (Beifahrerseite)	15
62	Reserve	–
63	Stromversorgung, elektrisches Fenster, hinten rechts	20
64	Glühlampe für Türschloss, RTI	5
65	Infotainmentsystem	5
66	Infotainment-Steuergerät (ICM), Klimaanlage	10
67	Reserve	–
68	Tempomat	5
69	Klimaanlage, Regensensor *, BLIS-Taste *	5
70	Reserve	–
71	Reserve	–
72	Reserve	–
73	Obere Konsolen-Innenbeleuchtung (OHC), Gurtanlegeerinnerung für Rücksitze	5
74	Kraftstoffpumpenrelais	15
75	Reserve	–
76	Reserve	–
77	Steckdose im Kofferraum, zusätzliches elektronisches Modul (AEM)	15
78	Reserve	–
79	Rückfahrbeleuchtung	5
80	Reserve	–
81	Stromversorgung, elektrisches Fenster, hinten links	20
82	Stromversorgung, elektrisches Fenster und Tür, vorne rechts	25
83	Stromversorgung, elektrisches Fenster und Tür, vorne links	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Relais Innenbeleuchtung, Kofferraumbeleuchtung, elektrische Sitze	5

Volvo C70 mk2 (2010-2013) – Sicherungskastenbelegung

Baujahr: 2010, 2011, 2012, 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C70 (2010-2013) ist Sicherung 45 im Sicherungskasten im Fahrgastraum.

Sicherungskasten im Motorraum

Sicherung	Beschreibung	Ampere [A]
1	Kühlerlüfter (Kühler)	50
2	Servolenkung	80
3	Stromversorgung für den Sicherungskasten im Fahrgastraum	60
4	Stromversorgung für den Sicherungskasten im Fahrgastraum	60
5	Klimaanlagen-Element, -Einheit	80
6	Nicht in Gebrauch	–
7	ABS-Pumpe	30
8	ABS-Ventile	20
9	Motorfunktionen	30
10	Klimaanlagenlüfter	40
11	Scheibenwaschanlage, Klimaanlagenlüfter, klappbares Hardtop	20
12	Heckscheibenheizung	30
13	Anlasser-Relais	30
14	Anhängerkupplung (Zubehör)	40
15	Klappbares Hardtop	30
16	Stromversorgung für Audiosystem	40
17	Scheibenwischer	30

18	Stromversorgung für den Sicherungskasten im Fahrgastraum	40
19	Nicht in Gebrauch	–
20	Hupe	15
21	Nicht in Gebrauch	–
22	Subwoofer	25
23	Motorsteuergerät (ECM) / Getriebesteuergerät (TCM)	10
24	Nicht in Gebrauch	–
25	Nicht in Gebrauch	–
26	Zündschlüssel	15
27	Klimakompressor	10
28	Nicht in Gebrauch	–
29	Nebelscheinwerfer vorne *	15
30	Nicht in Gebrauch	–
31	Nicht in Gebrauch	–
32	Kraftstoffeinspritzdüsen	10
33	Beheizte Lambdasonde, Vakuumpumpe	20
34	Zündspulen, Klimaanlagen-Drucksensor	10
35	Motor-Sensorventile, Klimaanlagen-Relais, Relaisspule, PTC-Element-Ölfalle, Tank, Luftmassenmesser	15
36	Motorsteuergerät (ECM), Drosselklappensensor	10

Sicherungskasten im Fahrgastraum

Der Sicherungskasten im Fahrgastraum befindet sich unter dem Motorraum.

Sicherung	Beschreibung	Ampere [A]
37	Wird nicht verwendet	–
38	Wird nicht verwendet	–
39	Wird nicht verwendet	–
40	Wird nicht verwendet	–
41	Wird nicht verwendet	–
42	Wird nicht verwendet	–
43	Audiosystem, Bluetooth, Volvo Navigationssystem *	15
44	Zusätzliches Rückhaltesystem (SRS), Motorsteuergerät	10
45	12-V-Steckdose im Fahrgastraum	15
46	Beleuchtung – Handschuhfach, Armaturenbrett und Fußraum	5
47	Innenbeleuchtung	5
48	Frontscheibenwaschanlage	15
49	Zusätzliches Rückhaltesystem (SRS), Beifahrergewichtssensor (OWS)	10
50	Wird nicht verwendet	–
51	Kraftstofffilterrelais	10
52	Getriebesteuergerät (TCM), ABS	5
53	Servolenkung	10
54	Parkassistent *, aktive Kurvenlichter *	10
55	Wird nicht verwendet	–
56	Volvo Navigationssystem Fernbedienungsmodul, Warnsirenen-Steuermodul	10
57	Integrierte Diagnosebuchse, Bremslichtschalter	15
58	Rechter Scheinwerfer vorne, Relais für Zusatzscheinwerfer	7,5
59	Linker Scheinwerfer vorne	7,5
60	Beheizter Fahrersitz *	15

61	Beheizter Beifahrersitz *	15
62	Nicht in Gebrauch	–
63	Elektrisches Fenster – hinten Beifahrerseite	20
64	SiriusXM? Satellitenradio*	5
65	Verstärkersystem	5
66	Audiosystem-Steuergerät (ICM), Klimaanlage	10
67	Nicht in Gebrauch	–
68	Tempomat	5
69	Klimaanlage, Regensensor *, BLIS-Taste *	5
70	Nicht in Gebrauch	–
71	Nicht in Gebrauch	–
72	Nicht in Gebrauch	–
73	Beleuchtung vorderer Dachhimmel	5
74	Kraftstoffpumpenrelais	15
75	Nicht in Gebrauch	–
76	Nicht in Gebrauch	–
77	12-V-Steckdose im Kofferraum Zubehör-Steuergerät (AEM)	15
78	Nicht in Gebrauch	–
79	Rückfahrlichter	5
80	Nicht in Gebrauch	–
81	Elektrisches Fenster – hinten Fahrerseite	20
82	Elektrisches Fenster – Beifahrertür	25
83	Elektrisches Fenster und Türschloss – Fahrertür vorne	25
84	Elektrisch verstellbarer Beifahrersitz	25
85	Elektrisch verstellbarer Fahrersitz	25
86	Innenbeleuchtungsrelais, Kofferraumbeleuchtung, elektrische Sitze	5

Über den Volvo C70 (1998-2013)

Der Volvo C70, produziert von 1998 bis 2013, ist ein elegantes Coupé und Cabriolet, das schwedische Qualität mit luxuriösem Design verbindet. Dieses Modell ist bekannt für sein komfortables Fahrverhalten und sein hohes Sicherheitsniveau, was typisch für die Marke Volvo ist. Der C70 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungsstufen boten. Der Innenraum des Fahrzeugs ist mit hochwertigen Materialien und modernen Technologien ausgestattet, was ihn zu einem idealen Fahrzeug für diejenigen macht, die Komfort und Stil suchen.

Sicherungskasten-Schema Volvo C70

Diese Seite zeigt das Sicherungskasten-Schema für das Modell Volvo C70, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. In diesem Fahrzeug befindet sich der Sicherungskasten typischerweise im Motorraum und im Innenraum, normalerweise unter dem Armaturenbrett. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
