Volvo V90 Recharge Plug-in Hybrid (2021-2022) – Sicherungskasten

Obsah

Toggle

Sicherungen unter dem Fahrgastraum

	Funktion	Ampere	Typ
	Funktion	Ampere	Typ
	Steuermodul, 48 V Batterie	10	Micro
	–	–	MCase
	–	–	Micro
	Bewegungsmelder	5	Micro
	–	–	Micro
	Fahrerdisplay	5	Micro
	Tastatur, Mittelkonsole	5	Micro
	Sonnenlichtsensor	5	Micro
	–	–	Micro
	Steuermodul, Infotainmentsystem	15	Micro
	Elektronisches Lenkradmodul	5	Micro
	Steuermodul, Start- und Feststellbremssteuerung	5	Micro
	Beheiztes Lenkrad	15	Micro
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Steuermodul, Heckbeleuchtung	15	Micro
	Steuermodul, Klimaanlage	10	Micro
	Lenkradsperre	7,5	Micro
	Diagnosesteckdose OBD-II	10	Micro
	Zentraldisplay	5	Micro
	Lüftermodul Klimaanlage, vorne	40	MCase
	USB-Hub	5	Micro
	Beleuchtungssteuerung Innenbeleuchtungsschalter Abblendung, Innenspiegel Regen- und Lichtsensoren Elektrisch verstellbare Vordersitze Bedienfelder, hintere Türen Lüftermodul, Klimaanlage Tastatur, Konsole zwischen den Sitzen, hinterer Fußraum	7,5	Micro
	–	–	Micro
	Dachkonsole	20	Micro
	Head-up-Display an der Windschutzscheibe	5	Micro
	Innenbeleuchtungsschalter	5	Micro
	Platine für kabelloses Laden	5	Micro

	Funktion	Ampere	Typ
	Display der Dachkonsole	5	Micro
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Elektromotor, hinten	20	Micro
	Steuermodul, Internetkonnektivität des Fahrzeugs Steuermodul, Volvo On Call	5	Micro
	–	–	Micro
	Audiogerät (Verstärker)	40	MCase
	–	–	MCase
	Antennenmodul (TCAM)	5	Micro
	Steuermodul, Sitzkomfortfunktionen, vorne	5	Micro
	Alkohol-Wegfahrsperre	5	Micro
	Heckscheibenwischer	15	Micro
	Steuermodul, Kraftstoffpumpe	15	Micro
	Relaisspule, Getriebeölpumpe	5	Micro
	Steuermodul, Fahrerassistenzfunktionen	5	Micro
	Sitzheizung Fahrersitz	15	Micro
	Sitzheizung Beifahrersitz	15	Micro
	Kühlmittelpumpe	7,5	Micro
	–	–	Micro
	Elektrisch verstellbarer Fahrersitz	20	Micro
	Modul, aktive Federung	20	Micro
	Öffnen des Kofferraums/der Heckklappe per Fußbewegung	5	Micro
	–	–	Micro
	–	–	MCase
	–	–	Micro
	Elektrisch verstellbarer Beifahrersitz	20	Micro
	–	–	Micro
	–	–	Micro
	Hauptsicherung für Sicherungen 52, 53, 57 und 58	15	Micro

Leggere  Volvo S80 I (1998-2006) – Batterien

Sicherungen im Kofferraum

	Funktion	Ampere	Typ
	Funktion	Ampere	Typ
	Heckscheibenheizung	30	MCase
	Zentrales elektrisches Steuermodul	40	MCase
	Kompressor, Luftfederung	40	MCase
	–	–	MCase
	–	–	MCase
	–	–	MCase
	Türmodul, hinten rechts	20	MCase
	Steuermodul Stickoxid (NOx) Reduktionssystem (nur Dieselmotor)	30	MCase
	–	–
	Elektrische Tür	25	MCase
	Türmodul, vorne rechts	20	MCase
	Steuermodul Anhängerkupplung	40	MCase
	Gurtstraffer, rechte Seite	40	MCase
	Interne Relaisspulen	5	Micro
	Steuermodul Stickoxid (NOx) Reduktionssystem im Dieselmotor	15	Micro
	Türmodul, hinten links	20	Micro
	Alkohol-Wegfahrsperre	5	Micro
	–	–	Micro
	Steuermodul Anhängerkupplung	25	MCase

	Funktion	Ampere	Typ
Zubehörmodul	40
	Türmodul, vorne links	20	MCase
	Gurtstraffer, linke Seite	40	MCase
	Parkkamera	5	Micro
	Rückfahrlicht	10	Micro
	–	–	Micro
	Vorbereitung für Spezialfahrzeug	5	Micro
	Zündungsplus	10	Micro
	–	–	Micro
	–	–	Micro
	Sitzheizung, hinten links	15	Micro
	–	–	Micro
	Toter-Winkel-Informationssystem (BLIS)	5	Micro
	–	–	Micro
	Gurtstraffer, linke Seite	5	Micro
	Aktuator, Abgasanlage (Benzinmotor)	5	Micro
	–	–	Micro
	Steuermodul All Wheel Drive (AWD)	15	Micro
	Sitzheizung, hinten rechts	15	Micro
	–	–	MCase

Sicherungen im Motorraum

	Funktion	Ampere	Typ
	Funktion	Ampere	Typ
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Steuermodul, Getriebeaktuator	5	Micro
	Steuermodul, Kühlmittelheizung	5	Micro
	Klimaanlage	5	Micro
	Steuermodul, Hochvolt-Hybridsystembatterie Hochvolt-Inverter, Hochvolt-Generator/Starter	5	Micro
	–	–	Micro
	–	–	Micro
	Steuermodul, Hochvolt-Hybridsystembatterie Hochvolt-Inverter, Hochvolt-Generator/Starter	10	Micro
	Lademodul	5	Micro
	Absperrventil, Kühlung der Hybridbatterie Kühlmittelpumpe, Hybridsystembatterie	15	Micro
	Kühlmittelpumpe, elektrisches Antriebssystem	15	Micro

	Funktion	Ampere	Typ
	Lüfterkühlung, Hybridkomponenten	25	MCase
	–	–	MCase
	–	–	MCase
	–	–	MCase
	Rechenmodul	5	Micro
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Frontscheibenheizung, rechte Seite	Bocchettone	MCase
	Zündungsplus: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, zentrales Elektronikmodul	5	Micro
	Außengeräuschpegel (spezifische Märkte)	5	Micro
	Scheinwerfer, rechts	15	Micro
	Alkohol-Wegfahrsperre	5	Micro
	–	–	Micro

Leggere  Volvo V70 I (1996-2000) – Batterien

Über den Volvo V90 Recharge Plug-in Hybrid (2021-2022)

Der Volvo V90 Recharge Plug-in Hybrid (2021-2022) ist ein elegantes und anspruchsvolles Fahrzeug, das Luxus mit moderner Hybridantriebstechnologie kombiniert. Dieses Modell ist mit einem Plug-in-Hybridsystem ausgestattet, das die Kombination eines Benzinmotors mit einem Elektromotor ermöglicht und so eine hervorragende Kraftstoffeffizienz und reduzierte Emissionen bietet. Der V90 Recharge bietet einen geräumigen Innenraum mit hochwertigen Materialien und fortschrittlichen Sicherheitsfunktionen, die typisch für die Marke Volvo sind. Das Fahrzeug ist ideal für diejenigen, die Komfort und Nachhaltigkeit ohne Kompromisse bei der Leistung suchen.

Sicherungsbelegung Volvo V90 Recharge Plug-in Hybrid

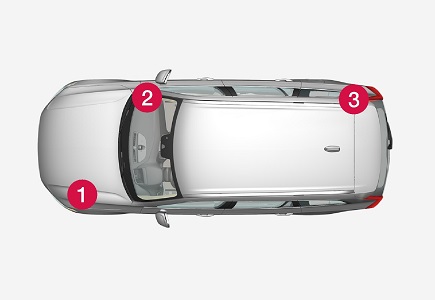

Diese Seite zeigt die Sicherungsbelegung für den Volvo V90 Recharge Plug-in Hybrid, die für die Wartung und Reparatur des Fahrzeugs wichtig ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was die Identifizierung und den Austausch von Sicherungen erleichtert. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist der Zugang zu genauen Diagrammen und Informationen wichtig.
