Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
F1	30A	BC1 (X332 3) Elektrisches Fenster links
F2	5A	Lenkwinkelsensor
F3	5A	Steuergerät klappbar mit Digitaluhr/Außenspiegel
F4	5A	BC1 (X254 27) Konstantleistung
F5	5A	Steuergerät für Instrumententafel/LED (vom Steuergerät der elektronischen Wegfahrsperre)
F6	5A	Bremslichtschalter/Kupplungsschaltermodul/Steuergerät elektronische Wegfahrsperre EWS
F7	5A	BC1 (X254 36)/Regensensor
F8	5A	Anzeige/Abblendschalter
F9	5A	Steuergerät für Instrumententafel
F10	5A	Navigationscomputer/Steuergerät Bordmonitor/Steuergerät Radio
F11	5A	K119, Relais, Heckscheibenwaschpumpe/Relais K5, Frontscheibenwaschpumpe
F12	20A	Zündschalter für Sitzheizung
F13	5A	Rückfahrlichtschalter/CVT-Schalter
F14	10 A	BC1 (X332 14) Konstantleistung für Innenbeleuchtung/zum Lesen
F15	20A	Steuergerät Schiebedachmodul
F 16	30A	BC1/Heckscheibe ohne Antenne oder Wellung 1 mit Heckscheibenantenne über K13/beheizte Heckscheibe
F17	15A	BC1 (X254 43)/Heckscheibenwischermotor über 101142 (Heckscheibenwischermotorrelais)
F18	5A	Aktivierung mit Hallsensor und Haken für Beifahrer/Multisystem-Rückhaltesystem (SRS-System)
F19	30A	BC1 (X332 7) Elektrische Fensterheber RH
F20	20A	K96, Relais Kraftstoffpumpe 1

Nummer	Ampere [A]	Beschreibung
F21	10 A	Steuermodul für Instrumententafel
F22	15A	Integriertes Steuergerät Monitor/Navigationscomputer/Sicherungskasten
F23	20A	K5 Relais Frontscheibenwaschpumpe / Relais K119 Heckscheibenwaschpumpe
F24	5A	Elektronisches Steuergerät Wegfahrsperre / Hupe für Diebstahlwarnanlage EWS
F25	30A	Scheinwerferwaschpumpe über K6
F26	10 A	Automatikgetriebe
F27	15A	Steuergerät Radio/CD-Wechsler/Verstärker
F28	15A	Spiralfederung/rechter Winkel/linker Winkel über K2
F29	5A	Heiz- und Klimaanlagenmodul/Lüfter Innenraumtemperatursensor
F30	5A	Vier Geräte
F31	30A	BC1 über K4 (X253 23) Heizung und Klimaanlagengebläse
F32	15A	Zigarettenanzünder vorne über 101151 (Zigarettenanzünder vorne Relais)
F33	10 A	ABS/ASC/DSC-Einheit
F34	10 A	Digitale elektronische Motorsteuerung direkt und über Hauptsteuerungsrelais K96 / Eng
F35	5A	Spiegelverstellschalter/Spiegel mit elektrochromatischer Oberfläche/Frontscheibenheizung/Außenspiegel
F36	5A	K416, Relais für beheiztes Frontdisplay
F37	20A	BC1 (X332 1) Zentralverriegelung
F38	–	–
F39	5A	Lichtmaschine/Steuergerät elektrisches Lenksystem/Hydraulikpumpe
F40	5A	Steuermodul für Instrumententafel/Schalterpanel/Lenkwinkelsensor
F41	5A	Steuergerät Parkdistanz/Stromversorgung für K69923, Relais Lüftersteuermodul/Lüfterlenkungspumpe
F42	–	–

Über den Mini Cooper R-50 (2001-2006)

Der Mini Cooper R-50, hergestellt zwischen 2001 und 2006, ist ein ikonisches Kompaktfahrzeug, das stilvolles Design mit dynamischen Fahreigenschaften kombiniert. Dieses Modell war das erste der neuen Mini-Generation, die die legendäre Marke wiederbelebte. Der Mini Cooper R-50 ist bekannt für seine Agilität und seinen Fahrspaß, was das Ergebnis seiner präzisen Lenkung und kompakten Abmessungen ist. Unter der Haube bot er verschiedene Motoroptionen, darunter einen 1,6-Liter-Benzinmotor, der ausreichend Leistung für Stadt- und Autobahnfahrten lieferte. Der Innenraum des Fahrzeugs wurde mit Liebe zum Detail gestaltet und bot bequeme Sitzgelegenheiten für vier Passagiere.

Sicherungskastenplan Mini Cooper R-50

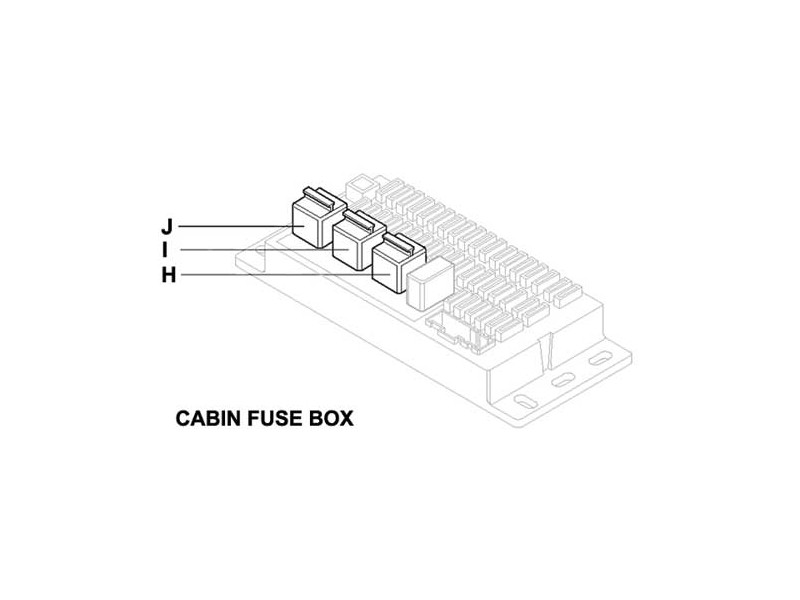

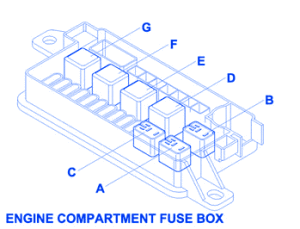

Diese Seite zeigt den Sicherungskastenplan für den Mini Cooper R-50, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Komponenten des Fahrzeugs zu gewährleisten.
