Sicherungs- und Relaisplan – Lexus ES 300 (XV20)

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1996, 1997, 1998, 1999, 2000, 2001.



Kabine

1. Sicherungskasten
2. Integrationsrelais
3. Blinkerrelais
4. Relais der Nebelscheinwerfer
5. Tempomat-Steuergerät
6. Dämpfersteuergerät
7. Diebstahlschutz-Steuergerät
8. Klimaanlagen-Steuergerät
9. ABS-Steuergerät oder ABS- und Traktions-Steuergerät
10. Stereo-Verstärker
11. Motorsteuergerät
12. Schlüsselloses Zentralverriegelungs-Steuergerät
13. Getriebesperrungs-Steuergerät
14. Airbag-Sensoreinheit
15. Tagfahrlichtrelais

1. Schiebedach-Steuerung und Relais
2. Telefon-Transceiver und Lautsprecherrelais
3. Lichtfehler-Sensor

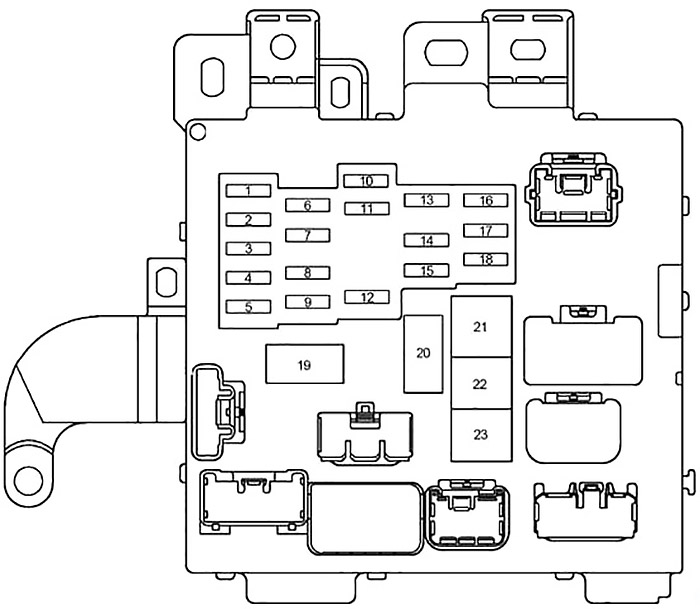

Sicherungsplan des Sicherungskastens in der Kabine

Der Sicherungskasten befindet sich hinter der Abdeckung links von der Lenksäule.

Rückseite

Nummer	Ampere [A]	Beschreibung
1	20	Sitzheizungssystem
2	10	Klimaanlage
3	10	Anzeigen und Messgeräte, Serviceerinnerungsanzeigen und akustische Signale, Rückfahrlicht, Deckenbeleuchtung in den Türen, Sitzheizung, elektrisches Fensterhebersystem
4	20	1996-1998: Scheibenwischer und Scheibenwaschanlage
	25	1999-2001: Scheibenwischer und Scheibenwaschanlage
5	10	Außenspiegelheizung
6	15	Tempomatsystem, Antiblockiersystem, Getriebesperrsystem, Bremsassistent-Antenne, Diebstahlschutzsystem, elektronisch moduliertes Fahrwerk, drahtlose Fernbedienung
7	5	Airbag-SRS-System, Multiport-Kraftstoffeinspritzung
8	15	Bremslichter, dritte Bremsleuchte, Tempomat, elektronisch moduliertes Fahrwerk, Antiblockiersystem, Getriebesperrsystem, Sitzverstellsystem, Mehrpunkt-Kraftstoffeinspritzung
9	10	Rücklicht, Seitenmarkierungsleuchten, Kennzeichenbeleuchtung
10	15	Steckdose
11	7,5	Borddiagnosesystem
12	15	Nebelscheinwerfer
13	5	Startsystem

14	25	Deckenbeleuchtung in den Türen, Diebstahlschutzsystem, elektrisches Türverriegelungssystem, Kofferraumöffner, Tankdeckelöffner
15	7,5	Instrumentenbeleuchtung, Handschuhfachbeleuchtung
16	7,5	Warnblinkanlage, Blinker
17	7,5	Audiosystem
18	15	Zigarettenanzünder, Uhr, Airbag-SRS-System, Diebstahlschutzsystem
19	–	Geräuschfilter
20	–	Geräuschfilter
21	40	Heckscheibenheizung, Außenspiegelheizung
22	30	Elektrisches Fenster, elektrisch zu öffnendes Schiebedach, Sitzverstellsystem
23	40	Elektrisches Fenster, elektrisch zu öffnendes Schiebedach, Sitzverstellsystem

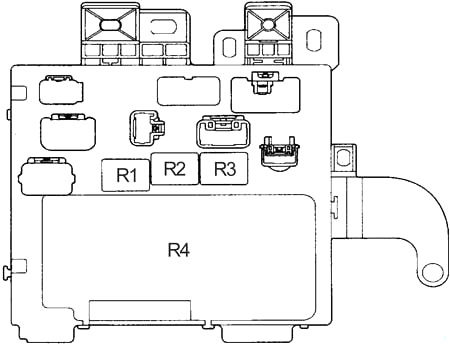

Relais (Rückseite)
R1	Stromversorgung
R2	Defroster
R3	Rücklichter
R4	Integrationsrelais

Motorraum

1. Sicherungskasten
2. Zusätzlicher Sicherungskasten (links)
3. Zusätzlicher Sicherungskasten (rechts)

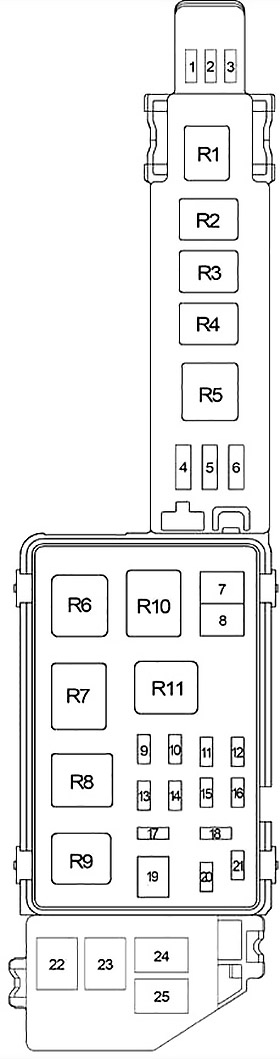

Sicherungsplan des Sicherungskastens im Motorraum

Nummer	Ampere [A]	Beschreibung
1	25	1999-2001: Luft-Kraftstoff-Verhältnis-Sensor
2	–	–
3	10	Kein Stromkreis
4	10	Ersatzsicherung
5	15	Ersatzsicherung
6	30	Ersatzsicherung
7	30	Klimaanlage
8	30	Elektrische Kühlgebläse
9	5	Ladesystem
10	15	1996-1998: Rechtes Licht (Abblendlicht)
	20	1999-2001: Rechtes Licht (Abblendlicht)
11	15	Mehrpunkt-Kraftstoffeinspritzung
12	10	Diebstahlschutzsystem
13	10	1996-1998: Warnblinkanlage, Blinker
	15	1999-2001: Warnblinkanlage, Blinker
14	30	Startsystem
15	5	Telefon
16	15	1996-1998: Linkes Licht (Abblendlicht)
	20	1999-2001: Linkes Licht

17	20	Audiosystem
18	–	–
19	40	Scheinwerfer, Startsystem
20	7,5	Diebstahlschutzsystem, Uhr, Türbeleuchtung, Innenbeleuchtung, Zündschalterbeleuchtung, Leerraumbeleuchtung, drahtloses Fernbedienungssystem
21	10	Tempomatsystem, Klimaanlage, Sitzverstellsystem
22	100	Ladesystem
23	–	–
24	50	Klimaanlage, Sitzheizung
25	30	Kein Stromkreis
Relais
R1	Magnetkupplung (A/C)
R2	Relais zum Öffnen des Stromkreises (C/OPN)
R3	Elektrischer Kühlerventilator (Nr. 2)
R4	Elektrischer Kühlerventilator (Nr. 3)
R5	Klimaanlage (Heizung)
R6	Hauptmotor
R7	EFI
R8	Scheinwerfer
R9	Anlassermotor
R10	Hupe
R11	Elektrischer Kühlerventilator (Nr. 1)

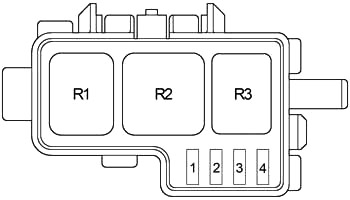

Zusätzlicher Sicherungskasten (links)

Nummer	Ampere [A]	Beschreibung
1	20	Kein Stromkreis
2	5	Tagfahrlichtsystem
3	10	1996-1998: Linker Reflektor (Abblendlicht)
	15	1999-2001:
		mit Entladungsreflektor: Linker Reflektor (Abblendlicht)
	10	ohne Entladungsreflektor: Linker Reflektor (Abblendlicht)
4	10	1996-1998: Rechter Reflektor (Abblendlicht)
	15	1999-2001:
		mit Entladungsreflektor: Rechter Reflektor (Abblendlicht)
	10	ohne Entladungsreflektor: Rechter Reflektor (Abblendlicht)
Relais
R1	Tagfahrlichtsystem Nr. 2
R2	Tagfahrlichtsystem Nr. 4
R3	Tagfahrlichtsystem Nr. 3

Zusätzlicher Sicherungskasten (rechts)

Nummer	Ampere [A]	Beschreibung
1	60	Antiblockiersystem
Relais
R1	ABS-Motor
R2	ABS SOL

Über Lexus ES 300 (XV20) (1996-2001)

Der Lexus ES 300 (XV20) ist eine elegante Mittelklasse-Limousine, die von 1996 bis 2001 hergestellt wurde. Dieses Modell ist bekannt für seinen komfortablen Innenraum und seine zuverlässige Leistung. Unter der Haube befindet sich ein 3,0-Liter-V6-Motor, der ausreichend Leistung für eine reibungslose Fahrt bietet. Das Fahrzeug ist mit einem Automatikgetriebe ausgestattet, was zu seinem sanften und komfortablen Fahrverhalten beiträgt. Der Lexus ES 300 (XV20) wird auch für seine leise Kabine und die hochwertigen Materialien im Innenraum geschätzt, was ihn zu einer idealen Wahl für diejenigen macht, die Luxus und Komfort suchen.

Sicherungsplan Lexus ES 300 (XV20)

Diese Seite zeigt den Sicherungsplan für den Lexus ES 300 (XV20), der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Orientierung bei der Wartung ermöglicht. Verwenden Sie beim Austausch immer Sicherungen mit dem gleichen Amperewert, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb des Fahrzeugs, daher ist es wichtig, einen genauen Sicherungsplan zur Verfügung zu haben.
