Subaru XV (2011-2016) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Subaru XV (2011–2016), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Subaru XV (Crosstrek) (2011-2015) – Sicherungskasten-Diagramm
Baujahr: 2011, 2012, 2013, 2014, 2015.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru XV sind die Sicherungen 13 und 20 im Sicherungskasten des Armaturenbretts.
Instrumententafel
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20A | Anhängeranschluss |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Relais für Frontscheibenwischerheizung |
| 5 | 10 A | Kombinierter Tachometer;
Uhr. |
| 6 | 7,5A | Elektrische Rückspiegel;
Relais für Sitzheizung. |
| 7 | 15A | Kombinierter Tachometer;
Integrierte Einheit. |
| 8 | 15A | Bremslicht |
| 9 | 15A | Frontscheibenwischerheizung |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Startsignal |
| 12 | 15A | Getriebesteuergerät;
Motorsteuergerät; Integrierte Einheit. |
| 13 | 20A | Zubehör-Stromversorgung (Mittelkonsole);
AC 110 V (falls installiert). |
| 14 | 15A | Positionslicht;
Rücklicht; Kombiniertes Rücklicht. |
| 15 | 10 A | Kofferraumbeleuchtung;
Uhr. |
| 16 | 7,5A | Beleuchtung |
| 17 | 15A | Sitzheizung |
| 18 | 10 A | Ersatzlampe |
| 19 | 7,5A | (Reserve) |
| 20 | 10 A | Zubehör-Steckdose (Armaturenbrett) |
| 21 | 7,5A | Startrelais |
| 22 | 10 A | Klimaanlage;
Relais für Heckscheibenheizung. |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit;
Uhr. |
| 25 | 15A | Airbag-SRS-System |
| 26 | 7,5A | Fensterheberrelais;
Hauptlüfterrelais des Kühlers. |
| 27 | 15A | Lüfter |
| 28 | 15A | Lüfter |
| 29 | 15A | Nebelscheinwerfer |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage;
Integrierte Einheit. |
| 32 | 7,5A | Kupplungsschalter;
Lenkradsperre-Steuergerät. |
| 33 | 7,5A | Fahrdynamik-Steuergerät |

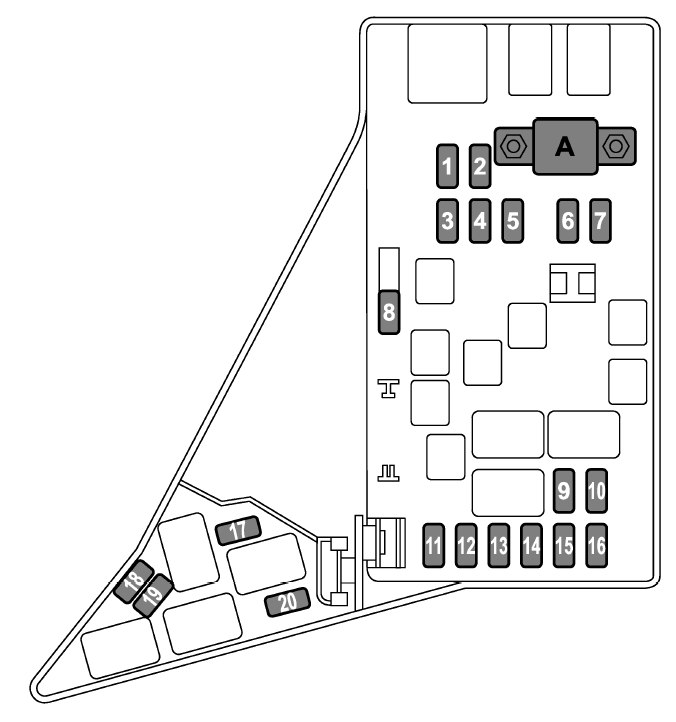

Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30 | ABS-Einheit;
Fahrdynamik-Steuergerät. |
| 2 | 25 | Hauptlüfter (Kühlerlüfter) |
| 3 | 25 | Zusatzlüfter (Kühlerlüfter) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Scheinwerfer (Abblendlicht) |
| 7 | 15 | Scheinwerfer (Fernlicht) |
| 8 | 20 | Rückfahrlicht |
| 9 | 15 | Hupe |
| 10 | 25 | Heckscheibenheizung;
Spiegelheizung. |
| 11 | 15 | Kraftstoffpumpe |
| 12 | 20 | Automatische Getriebesteuerung |
| 13 | 7,5 | Motorsteuergerät |
| 14 | 15 | Blinker und Warnblinkanlage |
| 15 | 15 | Relais für Rücklicht |
| 16 | 7,5 | Lichtmaschine |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Scheinwerfer (Abblendlicht – rechte Seite) |
| 20 | 15 | Scheinwerfer (Abblendlicht – linke Seite) |
Subaru XV (2016) – Sicherungskasten-Diagramm
Baujahr: 2016.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru XV sind die Sicherung 13 im Sicherungskasten des Armaturenbretts.
Sicherungskasten im Innenraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Anhängerkupplungsanschluss |
| 2 | — | — |
| 3 | 15 | Türverriegelung |
| 4 | 10 | Relais für Frontscheibenwischer-Enteiser |
| 5 | 10 | Kombinierter Tachometer;
Uhr. |
| 6 | 7,5 | Elektrische Rückspiegel;
Relais für Sitzheizung. |
| 7 | 15 | Kombinierter Tachometer;
Integrierte Einheit. |
| 8 | 15 | Bremslicht |
| 9 | 15 | Frontscheibenwischer-Enteiser |
| 10 | 7,5 | Stromversorgung (Batterie) |
| 11 | 7,5 | Aktiviert das Einheitssignal |
| 12 | 15 | Getriebesteuergerät;
Motorsteuergerät; Integrierte Einheit. |
| 13 | 20 | Zubehör-Stromversorgung (Mittelkonsole);
AC110V (falls installiert). |
| 14 | 15 | Positionslicht, Rücklicht, kombiniertes Rücklicht |
| 15 | 10 | Kofferraumbeleuchtung, Uhr |
| 16 | 7,5 | Beleuchtung |
| 17 | 15 | Sitzheizung |
| 18 | 10 | Rückfahrlicht |
| 19 | 7,5 | Relais für Fensterheber;
Relais für Hauptlüfter des Kühlers. |
| 20 | 10 | Zubehör-Steckdose (Armaturenbrett) |
| 21 | 7,5 | Anlasserrelais |
| 22 | 10 | Klimaanlage;
Relaisspule für Heckscheibenenteiser. |
| 23 | — | — |
| 24 | 10 | Audioeinheit;
Uhr. |
| 25 | 15 | Airbag-SRS-System |
| 26 | — | — |
| 27 | 15 | Lüfter |
| 28 | 15 | Lüfter |
| 29 | 15 | Nebelscheinwerfer |
| 30 | — | — |
| 31 | 7,5 | Automatische Klimaanlage;
Integrierte Einheit. |
| 32 | 7,5 | Kupplungsschalter;
Steuergerät für Lenkradsperre. |
| 33 | 7,5 | Fahrdynamik-Steuergerät |
Sicherungskasten im Motorraum
Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | ABS-Einheit;
Fahrdynamik-Steuergerät. |
| 2 | 25 | Hauptlüfter (Kühlerlüfter) |
| 3 | 25 | Zusatzlüfter (Kühlerlüfter) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Scheinwerfer (Abblendlicht) |
| 7 | 15 | Scheinwerfer (Fernlicht) |
| 8 | 20 | Reserve |
| 9 | 15 | Hupe |
| 10 | 25 | Heckscheibenenteiser;
Spiegelheizung. |
| 11 | 15 | Kraftstoffpumpe |
| 12 | 20 | CVT-Getriebesteuergerät |
| 13 | 7,5 | Motorsteuergerät |
| 14 | 15 | Blinker und Warnblinkanlage |
| 15 | 15 | Relais für Rücklicht und Beleuchtung |
| 16 | 7,5 | Lichtmaschine |
| 17 | — | — |
| 18 | 10 | Telematik |
| 19 | 15 | Scheinwerfer (Abblendlicht – rechte Seite) |
| 20 | 15 | Scheinwerfer (Abblendlicht – linke Seite) |
| A | Hauptsicherung | |
