Subaru Baja (2003-2006) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Subaru Baja (2003–2006), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung) kennen.
Sicherungskasten unter dem Armaturenbrett
Das Sicherungspanel befindet sich hinter dem Handschuhfach.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung |
| 3 | 15A | Schlüsselloser Zugang |
| 4 | 20A | Spiegelheizung |
| 4 | 20A | Zigarettenanzünder |
| 4 | 20A | Elektrische Rückspiegel |
| 5 | 10 A | Rücklicht |
| 5 | 10 A | Standlichter |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer vorne |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 9 | 15A | Uhr |
| 10 | 15A | Anhänger |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 11 | 15A | Motorstartsystem |
| 11 | 15A | SRS Airbag |
| 12 | 10 A | Beleuchtungshelligkeitsregelung |
| 13 | 15A | Kraftstoffpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht |
| 18 | 15A | Tempomat |
| 18 | 15A | ABS-Kontrolle |
| 19 | 20A | Scheibenwischerheizung |
| 19 | 20A | Aktives Sportlicht |
| 20 | 20A | Zubehörstromversorgung |
| 20 | 20A | Sitzheizung |
| 20 | 20A | Ladelampe |

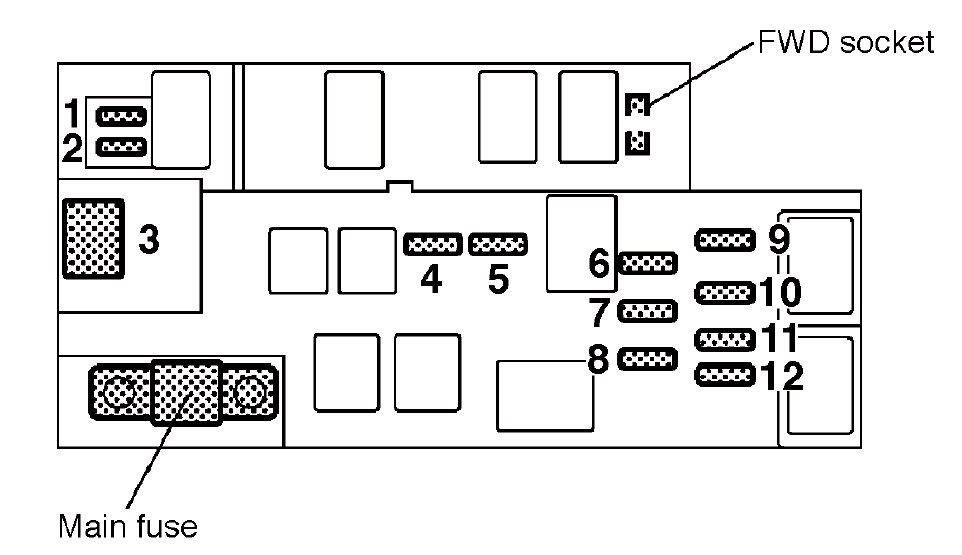

Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Zusatz) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinkanlage |
| 5 | 15A | Hupe |
| 6 | 15A | Kilometerzähler |
| 6 | 15A | SRS Airbag System Warnanzeige |
| 7 | 10 A | Automatische Getriebesteuerung |
| 7 | 10 A | ABS-EINHEIT |
| 8 | 10 A | Lichtmaschine |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr |
| 12 | 15A | Innenbeleuchtung |
Sicherungs- und Relaisplan – Subaru Baja
Gilt für Neufahrzeuge in den Jahren:
2005, 2006.

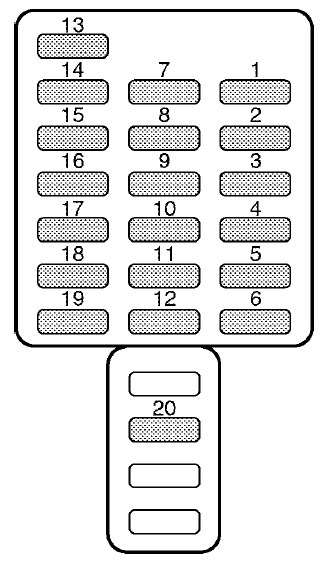

Sicherungskasten unter dem Armaturenbrett
Das Sicherungspanel befindet sich hinter dem Münzfach.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung |
| 3 | 15A | Schlüsselloser Zugang |
| 4 | 20A | Spiegelheizung |
| 4 | 20A | Zigarettenanzünder |
| 4 | 20A | Elektrische Rückspiegel |
| 5 | 10 A | Rücklicht |
| 5 | 10 A | Standlichter |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer vorne |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 9 | 15A | Uhr |
| 10 | 15A | Anhänger |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 11 | 15A | Motorstartsystem |
| 11 | 15A | SRS Airbag |
| 12 | 10 A | Einstellung der Beleuchtungshelligkeit |
| 13 | 15A | Kraftstoffpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht |
| 18 | 15A | Tempomat |
| 18 | 15A | ABS-Kontrolle |
| 19 | 20A | Scheibenwischerheizung |
| 19 | 20A | Sportaktivitätslicht |
| 19 | 20A | Ladelampe |
| 20 | 20A | Pressung für Zubehör |
| 20 | 20A | Sitzheizung |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) (ohne Turbolader) |
| 1 | 30A | Kühlerlüfter (Haupt) (Turbo) |
| 2 | 20A | Kühlerlüfter (Sekundär) (ohne Turbolader) |
| 2 | 30A | Kühlerlüfter (Sekundär) (Turbo) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnlicht |
| 5 | 15A | Hupe |
| 6 | 15A | Kilometerzähler |
| 6 | 15A | Warnleuchte des SRS-Airbag-Systems |
| 7 | 10 A | Automatische Getriebesteuerungseinheit |
| 7 | 10 A | ABS-EINHEIT |
| 8 | 10 A | Lichtmaschine |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr |
| 12 | 15A | Innenbeleuchtung |
Über Subaru Baja (2003-2006)
Der Subaru Baja ist ein einzigartiges Automobil, das von 2003 bis 2006 hergestellt wurde. Dieses Modell kombiniert Elemente eines SUV und eines Pick-ups, was ihm ein einzigartiges Aussehen und Funktionalität verleiht. Der Baja ist mit Allradantrieb ausgestattet, was ihn zu einem idealen Fahrzeug für verschiedene Terrains und Wetterbedingungen macht. Unter der Motorhaube finden sich Motoren mit 2,5 Litern Hubraum, die ausreichend Leistung für den täglichen Gebrauch und für abenteuerliche Ausflüge abseits asphaltierter Straßen bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt und bietet ausreichend Platz für Passagiere und Ladung.
Sicherungskastenplan Subaru Baja
Diese Seite zeigt den Sicherungskastenplan für das Modell Subaru Baja, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Innenraum unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
