Jeep Renegade (2014-2022) – Sicherungskasten
Jeep Renegade (2014-2015) – Sicherungsplan
Baujahr: 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Jeep Renegade Sicherung F94 und F30 (Kofferraum) befindet sich im Sicherungskasten des Armaturenbretts.

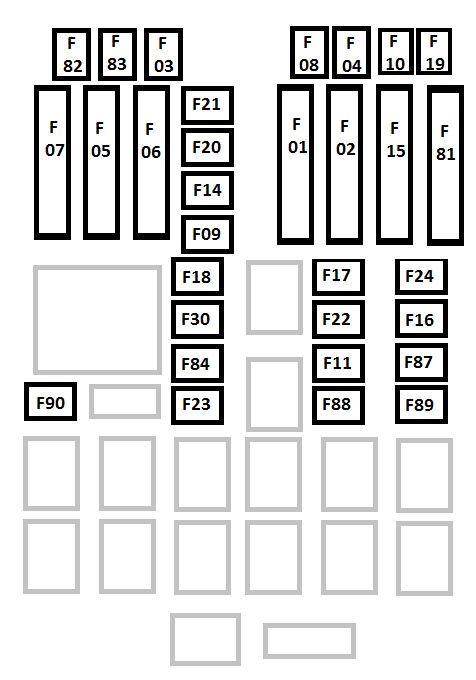

Sicherungskasten im Motorraum
Der Sicherungskasten im Motorraum befindet sich auf der linken Seite des Motorraums.
| Nr | Maxi | Patronensicherung | Mikro | Beschreibung |
| F01 | 70 | — | — | Karosserie-Modul-Computer |
| F02 | 70 | — | — | Karosserie-Modul-Computer;
Hintere Verteilungseinheit. |
| F03 | — | 20 | — | Bordcomputer-Leistungsregler |
| F04 | — | 30 | — | Elektronisches Bremssteuergerät |
| F05 | 70 | — | — | Elektrische Servolenkung |
| F06 | 20 | — | — | Motorkühlerlüfter |
| F07 | 40 – 1.4 Klimasensor |
Motorkühlerlüfter | ||
| 50 – 1.4 mit Klimaanlage und alle 2.4 Modelle |
||||
| F08 | — | 30 | — | Automatikgetriebe, GSM |
| F09 | — | — | 5 | Motorsteuergerät |
| F10 | — | — | 15 | Hupe |
| F11 | — | — | 10 – 1.4 Motor | Sekundäre Lasten sichern |
| — | — | 25 – 2.4 Motoren |
||
| F14 | — | — | 7,5 | Heizung „Vor-Entleerung“ |
| F15 | 40 | — | — | Bremssteuergerätpumpe |
| F 16 | — | — | 5 | Motorsteuergerät-Leistung;
Automatikgetriebe. |
| F17 | — | — | 10 – 1.4 Motoren | Grundlasten bereitstellen |
| — | — | 15 – 2.4 Motoren | ||
| F18 | — | — | 20 | Zündstrom hinten 12 V |
| F19 | — | — | 7,5 | Klimakompressor |
| F20 | — | — | 5 | Elektronische Allradsteuerung |
| F21 | — | — | 15 | Kraftstoffpumpe |
| F22 | — | — | 20 | Motorsteuergerät-Leistung |
| F23 | — | — | 30 | Beheizte Windschutzscheibe – falls vorhanden |
| F24 | — | — | 15 | Elektronische Leistungseinheit;
Automatikgetriebe. |
| F30 | — | — | 20 Kunde installiert von ) |
Hinterer 12 V Ausgang;
Batteriestromversorgung. |
| F83 | — | 40 | — | Klimaanlagenlüfter |
| F84 | — | — | 30 | Stromversorgung;
Allradantrieb. |
| F87 | — | — | 5 | Automatikgetriebe-Schalthebel |
| F88 | — | — | 7,5 | Beheizte Außenspiegel |
| F89 | — | — | 30 | Beheizte Heckscheibe |
| F30 | — | — | 5 | IBS-Sensor (Batterieladezustand) |
Über Jeep Renegade (2014-2022)
Der 2014 eingeführte Jeep Renegade ist ein kompaktes SUV, das robustes Design mit modernen Technologien kombiniert. Dieses Modell ist bekannt für seine Vielseitigkeit und seine Fähigkeit, verschiedene Terrains zu bewältigen, was es ideal für Stadt- und Offroad-Abenteuer macht. Der Renegade bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die optimale Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, mit vielen modernen Funktionen wie Touchscreens und fortschrittlichen Sicherheitssystemen, die den Fahrkomfort und die Sicherheit erhöhen.
Sicherungsplan Jeep Renegade
Diese Seite zeigt den Sicherungsplan für den Jeep Renegade, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, deren Stromstärke und die geschützten Komponenten, was eine schnelle Identifizierung und einen schnellen Austausch erleichtert. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für das ordnungsgemäße Funktionieren der elektrischen Systeme des Fahrzeugs, daher ist es wichtig, Zugang zu genauen Informationen über seine Anordnung zu haben.
