Chevrolet Captiva C140 (2011-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Chevrolet Captiva C140 (2011–2018), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Chevrolet Captiva C140 – Sicherungskasten-Diagramm
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung für den Zigarettenanzünder/die Steckdose im Chevrolet Captiva ist die Sicherung 22 im Sicherungskasten im Fahrgastraum.

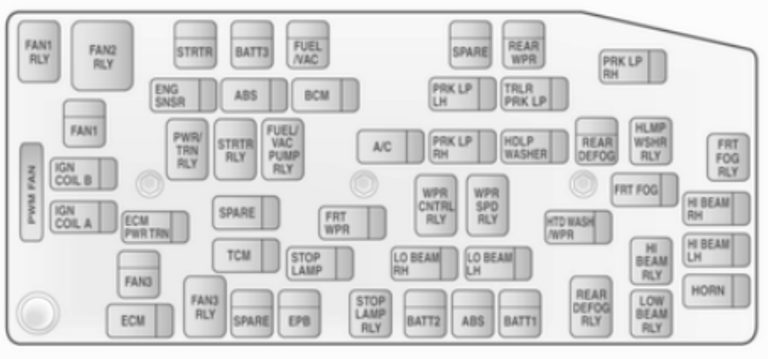

Motorraum
Befindet sich neben dem Scheibenwaschflüssigkeitsbehälter.
| Name | Beschreibung |
| ABS | Antiblockiersystem |
| A/C | Klimaanlage |
| BATT1 | Sicherungskasten Armaturenbrett |
| BATT2 | |
| BATT3 | |
| BCM | Elektronische Karosseriesteuerung |
| ECM | ECM |
| ECM PWR TRN |
ECM, Motor und Getriebe |
| ENG SNSR |
Motorsteuerungssensoren |
| EPB | Elektrische Parkbremse |
| FAN1 | Kühlluftstrom |
| FAN3 | Kühlluftstrom |
| FRT FOG | Vordere Nebelscheinwerfer |
| FRT WPR | Vorderer Scheibenwischer |
| FUEL/VAC | Kraftstoffpumpe;
Vakuumpumpe. |
| HDLP WASHER | Scheinwerfer-Waschdüse |
| HI BEAM LH | Fernlicht (Scheinwerfer links) |
| HI BEAM RH | Fernlicht (Scheinwerfer rechts) |
| HORN | Hupe |
| HTD WASH/ MIR | Beheizte Scheibenwaschflüssigkeit;
Beheizte Außenspiegel. |
| IGN COIL A | Zündspule |
| IGN COIL B | Zündspule |
| LO BEAM LH | Abblendlicht (Scheinwerfer links) |
| LO BEAM RH | Abblendlicht (Scheinwerfer rechts) |
| PRK LP LH | Positionslicht (Scheinwerfer links) |
| PRK LP RH | Positionslicht (Scheinwerfer rechts) |
| PWM FAN | PWM-Lüftersteuersignal |
| REAR DEFOG | Beheizte Heckscheibe |
| REAR WPR | Heckscheibenwischer |
| SPARE | – |
| STOP LAMP | Bremslichter |
| STRTR | Anlasser |
| TCM | Getriebesteuergerät |
| TRLR PRL LP |
Anhänger-Positionslicht |

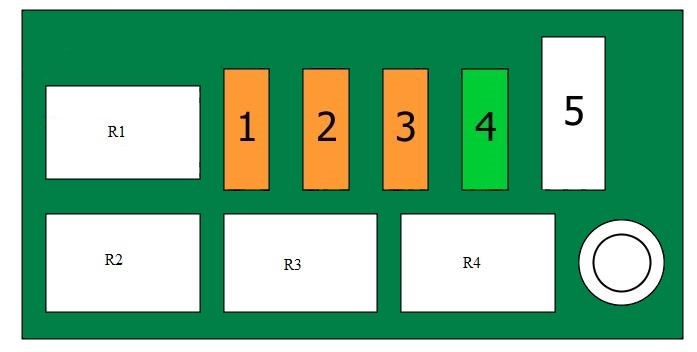

Sicherungskasten für Dieselmotor
| Nummer | Beschreibung | Ampere [A] |
| 1 | PTC, Relais | 40 |
| 2 | 40 | |
| 3 | 40 | |
| 4 | Relais Kraftstofffilterheizung | 30 |
| 5 | Glühkerzen-Steuergerät | 60 |
| R1 | PTC, Relais | |
| R2 | ||
| R3 | ||
| R4 | Relais Kraftstofffilterheizung |
Über Chevrolet Captiva C140 (2011-2018)
Der Chevrolet Captiva C140, hergestellt zwischen 2011 und 2018, ist ein beliebtes SUV, das eine Kombination aus Geräumigkeit, Komfort und Leistung bietet. Dieses Modell ist bekannt für sein robustes Design und seine Fähigkeit, verschiedene Terrains zu bewältigen. Der Captiva C140 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren mit unterschiedlichen Leistungen, was den Fahrern ermöglicht, nach ihren Vorlieben und Bedürfnissen zu wählen. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck.
Sicherungskasten-Diagramm Chevrolet Captiva C140
Diese Seite zeigt das Sicherungskasten-Diagramm für den Chevrolet Captiva C140, das für die Identifizierung und Wartung der elektrischen Schaltkreise des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter der Motorhaube und im Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die korrekte Wartung entscheidend ist. Verwenden Sie immer Ersatzsicherungen mit dem gleichen Amperewert, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein wichtiger Bestandteil des Fahrzeugs, und seine ordnungsgemäße Wartung gewährleistet den reibungslosen Betrieb aller elektrischen Geräte.
