Hyundai Santa Fe SM (2000-2006) – Sicherungskasten
Hyundai Santa Fe SM – Sicherungsplan
Baujahr: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders/der Steckdose im Hyundai Santa Fe SM ist die Sicherung Nr. 1 im Sicherungskasten im Fahrgastraum.

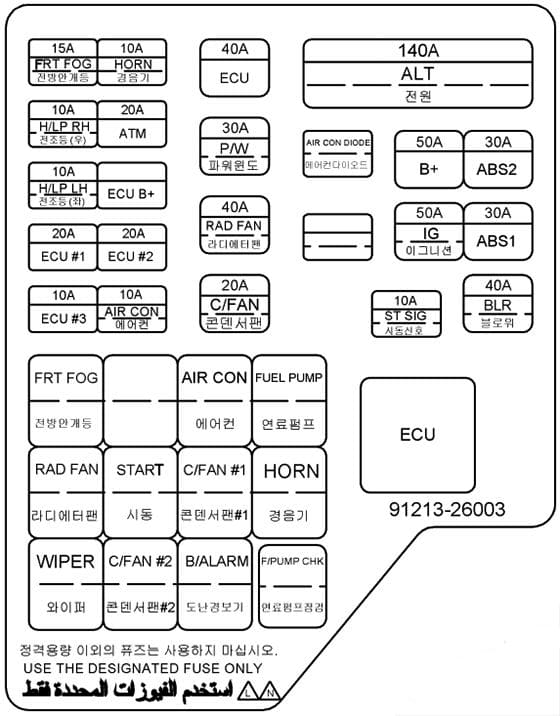

Motorraum
Befindet sich neben der Batterie
Beschreibung
| ALLE | Generator 140A |
| B+ | 50A Relais Rückleuchten;
Sicherung 11-17; Stromanschluss. |
| IGN | 50A Anlasserrelais;
Zündschalter. |
| BLR | 40A Klimaanlagensicherung;
Gebläserelais. |
| Paragraph 1 | 30A ABS-Steuergerät;
Luftauslassanschluss |
| Paragraph 2 | 30A ABS-Steuergerät;
Luftauslassanschluss |
| ECU | 40A Motorsteuerungsrelais |
| P/W | 30A Relais elektrische Fensterheber;
Sicherung 26. |
| RAD FAN | 40A Kühlerlüfterrelais |
| C/FAN | 20A Kondensatorlüfterrelais |
| FRT FOG | 15A Nebelscheinwerferrelais |
| H/LP(LH) | 10A Scheinwerfer links;
Blinkerset; DRL-Steuergerät. |
| H/LP(RH) | 10A Scheinwerfer rechts |
| ECU #1 | 20A Zündfehler-Sensor;
Sauerstoffsensor. |
| ECU #2 | Injektor 20A |
| ECU #3 | 10A Motorsteuerung;
ECM; PCM. |
| ECU (B+) | 15A Kraftstoffpumpenrelais;
ECM; TCM; Lichtmaschine; PCM. |
| ATM | 20A Überwachungsrelais;
4WD-Steuermodul. |
| HORN | Hupenrelais 10A |
| A/C | 10A Klimaanlagenrelais |
| ST SIG | 10A PCM;
ECM. |

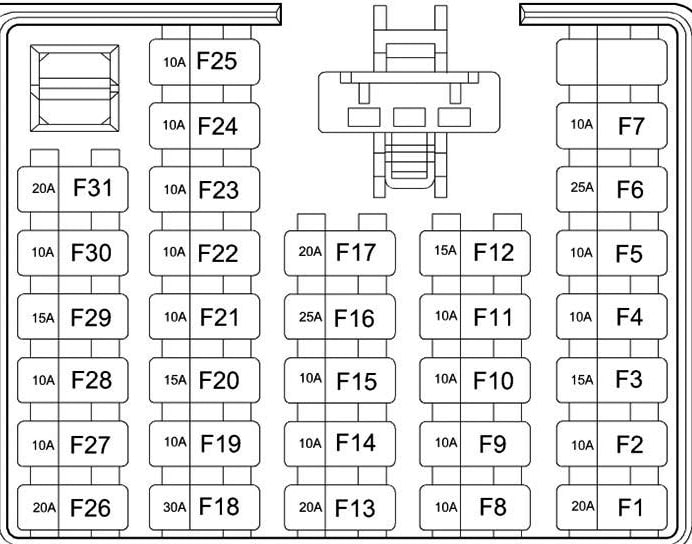

Fahrgastraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Beschreibung
| F1 | Zigarettenanzünder und Steckdose 20A |
| F2 | 10A Audio, l
Außenspiegel elektrisch verstellbar |
| F3 | 15A Digitaluhr, g
Steckdose hinten |
| F4 | 10A Tempomat |
| F5 | 10A Scheinwerferrelais |
| F6 | 20A Sitzheizung |
| F7 | 10A Heckscheibenwischermotorsteuerung |
| F8 | 10A Beheizbare Heckscheibe;
Außenspiegel elektrisch verstellbar. |
| F9 | 10A Klimaanlagensteuerung;
Schiebedachsteuerung; Elektrochromatischer Spiegel. |
| F10 | Reserve |
| F11 | 10A Innenbeleuchtung;
Türschalter; Türbeleuchtung; Manuelle Klimaanlage; Homelink-Controller. |
| F12 | 15A Digitaluhr;
ETACM; Audio; Sirene. |
| F13 | 20A Lautsprecher AMP |
| F14 | 10A Bremslicht;
Datenanschluss; Universeller Testanschluss. |
| F15 | 10A Notbeleuchtung |
| F 16 | 25A Sitze;
Heckscheibenwischermotorsteuerung. |
| F17 | 20A Schiebedachsteuerung |
| F18 | Heizungsrelais 30A |
| F19 | 10A Blinkerset;
Vorerregungswiderstand; ETACM; Automatischer Lichtsensor; DRL-Steuermodul; Generator. |
| F20 | SRS-Steuermodul 15A |
| F21 | 10A ECM (V6 2,7 L);
PCM (I4 mit Automatikgetriebe); ECM (I4 mit Schaltgetriebe). |
| F22 | Blinkerset 10A (Airbag IND) |
| F23 | 10A ABS-Steuermodul;
G-Sensor; Auspuffanschluss; 4WD-Steuermodul. |
| F24 | 10A Pfeil; |
| F25 | 10A Rückfahrlicht;
TCM; ETS-Steuermodul; Zündfehler-Sensor. |
| F26 | 20A Türschloss- und Entriegelungsrelais;
Verriegelungs-/Entriegelungsrelais. |
| F27 | 10A Rücklicht und Position (links);
Pfeil; Kennzeichenbeleuchtung. |
| F28 | 10A Rücklicht und Position (rechts);
Nebelscheinwerferrelais; Lichtschalter. |
| F29 | 15A ETS-Steuermodul (V6 3,5L);
Sicherheitsrelais. |
| F30 | 10A Kühlerlüfterrelais;
Kondensatorlüfterrelais. |
| F31 | 20A Frontscheibenwischermotor;
Wischerrelais; Scheibenwaschmotor. |
Relais
Über den Sicherungen befinden sich 2 Relais:
- Fensterheberrelais;
- Heckscheibenheizungsrelais.
Auf der Rückseite des Sicherungskastens befinden sich ebenfalls einige Relaiskomponenten.
Über Hyundai Santa Fe SM (2000-2006)
Der Hyundai Santa Fe SM, produziert von 2000 bis 2006, ist die erste Generation des beliebten SUV-Modells des südkoreanischen Automobilherstellers Hyundai. Dieses Modell wurde als robustes und geräumiges Fahrzeug konzipiert, das eine komfortable Fahrt und Zuverlässigkeit bietet. Der Santa Fe SM war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren. Am häufigsten waren Motoren mit 2,4 Litern und 2,7 Litern V6, die ausreichend Leistung für den täglichen Gebrauch und längere Fahrten boten. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und Funktionalität gestaltet und bot ausreichend Platz für Passagiere und Gepäck.
Sicherungsplan Hyundai Santa Fe SM
Diese Seite zeigt den Sicherungsplan für den Hyundai Santa Fe SM, der für die ordnungsgemäße Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter der Motorhaube und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn ordnungsgemäß zu warten.
