Suzuki Grand Vitara (2005-2014) – Sicherungskasten
Suzuki Grand Vitara (2005-2014) – Sicherungskastenbelegung
Baujahr:2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Sicherungskasten in der Kabine
Position des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite

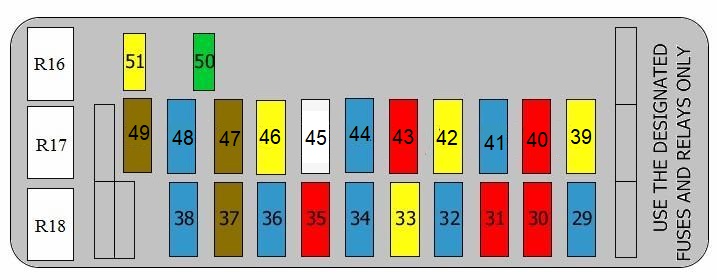

Sicherungskastenbelegung
| Nr | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| Nr | Ampere [A] | Geschützte Stromkreise |
| 29 | 15A | SDM |
| 30 | 10 A | ABS-Steuergerät;
ESP-Steuergerät; Lenkwinkelsensor; Rückfahrlichtschalter. |
| 31 | 10 A | Getriebedurchflusssensor;
Stellmotor Scheinwerfer-Nivellierung links; Stellmotor Scheinwerfer-Nivellierung rechts; Automatische Scheinwerfer-Nivellierung; Schalter Scheinwerfer-Nivellierung. |
| 32 | 15A | Klimakompressor-Relais;
Sitzheizungsschalter Fahrer; Sitzheizungsschalter Beifahrer; Schiebedach-Steuergerät; Heizgebläse-Relais. |
| 33 | 20A | Scheibenwaschanlage und Scheibenwischer |
| 34 | 15A | Zigarettenanzünder |
| 35 | 10 A | Bremslichtschalter;
Lenksäulenschalter. |
| 36 | 15A | Gepresstes Zubehör 1;
Gepresstes Zubehör 2. |
| 37 | 7,5A | Kombischalter;
Nebelschlussleuchte(n). |
| 38 | 15A | Bremslichtschalter |
| 39 | 20A | Generator;
Zündspule; Entstörfilter; Motorsteuergerät; Kraftstoffpumpenrelais; Relais beheizte Lambdasonde; Relais Automatikgetriebe; 4WD-Steuergerät. |
| 40 | 10 A | Karosseriesteuergerät (BCM);
Kombinierter Kilometerzähler; Blinkerrelais; Klimaanlagen-Steuergerät. |
| Nr | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| 41 | 15A | Tempomat-Relais;
Karosseriesteuergerät (BCM); Spiegel; Motorsteuergerät; Subwoofer-System; Multifunktionsdisplay. |
| 42 | 20A | Karosseriesteuergerät (BCM) |
| 43 | 10 A | Rücklichtrelais |
| 44 | 15A | Audio;
Tempomat; Motorsteuergerät; DLC; TCM; Karosseriesteuergerät (BCM); Multifunktionsdisplay; Kombinierter Tachometer; Innenbeleuchtung(en); Innen – Rückleuchten(en); Klimaanlage; Lenkwinkelsensor-Einheit. |
| 45 | 25A | Schiebedach |
| 46 | 20A | Unbenutzt |
| 47 | 7,5A | Anlasser-Relais |
| 48 | 15A | Blinkerrelais |
| 49 | 7,5A | Beleuchtung Kosmetikspiegel |
| 50 | 30A | Elektrische Fensterheber, Hauptschalter;
Fenster vorne; Fenster hinten. |
| 51 | 20A | Unbenutzt oder elektrische Fensterheber |
| R1 | Rücklichtrelais | |
| R2 | Tempomat-Relais | |
| R3 | Getriebesperrrelais |
Sicherungsbelegung im Motorraum.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 15A | Klimakompressor-Relais;
Hupe. |
| 2 | 20A | Relais beheizter Sauerstoffsensor |
| 3 | 15A | Relais Drosselklappensteuerungs-Motor |
| 4 | 20A | Parksperre (Automatikgetriebe) |
| 5 | unbenutzt | |
| 6 | unbenutzt | |
| 7 | 25A | Relais Heckscheibenheizung |
| 8 | 15A | Hupenrelais |
| 9 | 20A | Relais Nebelscheinwerfer vorne |
| 10 | 20A | Relais beheizter Spiegel |
| 11 | 40A | Starten |
| 12 | 40A | Anlasser-Relais |
| 13 | 10 A | Abblendlicht;
Fernlicht. |
| 14 | 10 A | Fernlicht rechts;
Fernlichtrelais. |
| 15 | 10 A | Relais Abblendlicht;
Abblendlicht links. |
| 16 | 30A | Servopumpe (CL) |
| 17 | 20A | Hauptrelais |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 50A | ABS-Steuergerät |
| 19 | 30A | ABS-Steuergerät |
| 20 | 40A | Heizungsrelais |
| 21 | 15A | Relais Abblendlicht;
Abblendlicht rechts. |
| 22 | 15A | Relais Abblendlicht;
Abblendlicht links. |
| 23 | 15A | Unbenutzt |
| R1 | Kompressor | |
| R2 | Relais beheizter Sauerstoffsensor | |
| R3 | Kraftstoffpumpenrelais;
Zusätzliches Kraftstoffpumpenrelais. |
|
| R4 | Hauptrelais | |
| R5 | Heizgebläse | |
| R6 | Anlasser-Relais | |
| R7 | Scheinwerferrelais | |
| R8 | Relais Abblendlicht | |
| R9 | Relais Drosselklappensteuerungs-Motor | |
| R10 | Heizungsrelais | |
| R11 | Heizungsrelais | |
| R12 | Heizungsrelais |

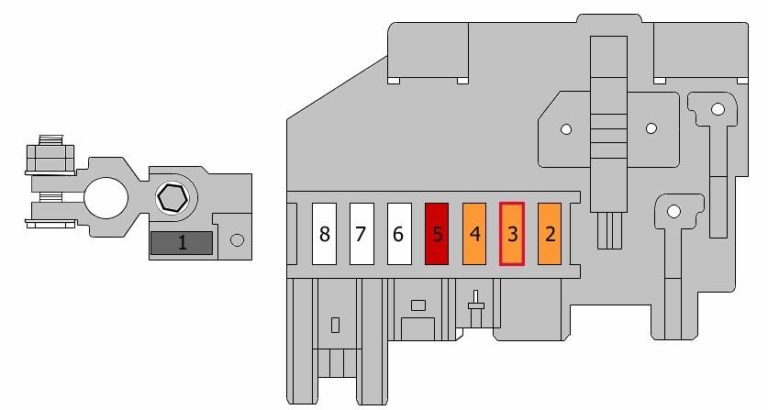

Hauptsicherungskasten im Motorraum.
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 80A | Hauptstromversorgung und Massekreis;
Batterie; Hauptsicherungskasten im Motorraum. |
| 2 | 40A | Relais Heizflüssigkeitskühler 2 |
| 3 | 40A | Relais Heizflüssigkeitskühler 1 |
| 4 | 40A | 4WD-Steuergerät |
| 5 | 50A | Starten |
| 6 | 60A | Sicherungskasten im Motorraum;
Relais Abblendlicht; Kabine. |
| 7 | Sicherungskasten im Motorraum | |
| 8 | Sicherungskasten im Motorraum |
