Fiat Marea (1996-2003) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Fiat Marea (1996-2003), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fiat Marea – Sicherungsbelegungsplan
Baujahr: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Sicherung Nummer F7 ist für den Zigarettenanzünder im Fiat Marea im Sicherungskasten des Armaturenbretts zuständig.

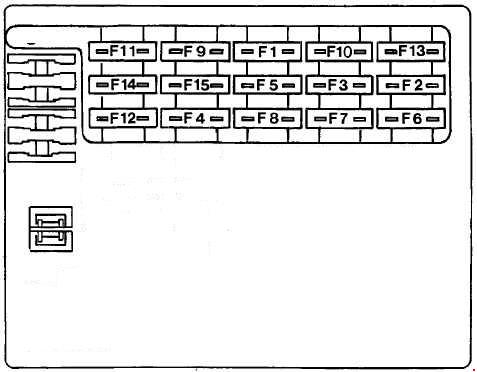

Sicherungskasten Armaturenbrett (Nr. 1)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Bremslichter;Zusatzbremslicht;
Blinker; Stromversorgung der Instrumente. |
| 2 | 10 | Rechtes Positionslicht vorne;Linkes Positionslicht hinten;
Beleuchtung des Kennzeichens rechts; Radiobeleuchtung; Dimmung der Armaturenbrettbeleuchtung; Kontrollleuchte für Seitenlichter; Zigarettenanzünderbeleuchtung; Bedienfeldbeleuchtung; Beleuchtung der Automatikgetriebesteuerung; Telefonradiobeleuchtung; Kontrolle der Heizungs-/Klimaanlagenbeleuchtung. |
| 3 | 10 | Linkes Positionslicht vorne;Rechtes Positionslicht hinten;
Beleuchtung des Kennzeichens links; Beleuchtung der Spiegelsteuerung. |
| 4 | 10 | Rechter Scheinwerfer mit Abblendlicht |
| 5 | 10 | Linker Scheinwerfer mit Abblendlicht;Scheinwerfer-Neigungsregler;
Aktivierung der Scheinwerferwaschanlage. |
| 6 | 10 | Rechter Scheinwerfer mit Fernlicht |
| 7 | 10 | Linkes Fernlicht;Fernlicht-Warnleuchte. |
| 8 | 20 | Zentralverriegelung;Kofferraumbeleuchtung. |
| 9 | 10 | Warnblinkanlage |
| 10 | 10 | Innenbeleuchtung (vorne und hinten);Stromversorgung der Instrumente;
Empfang der Fernbedienung und Stromversorgung der Zentralalarmanlage; Stromversorgung des Funktelefons. |
| 11 | 30 | Beheizbare Heckscheibe;Spiegelentfrostung. |
| 12 | 30 | Klimaanlagenlüfter (Klimaanlage);Klimaanlagenregler. |
| 13 | 20 | Hupe |
| 14 | 20 | Frontscheibenwischer;Heckscheibenwischer;
Scheibenwaschanlage vorne/hinten; Aktivierung der Scheinwerferwaschanlage. |
| 15 | 20 | Klimaanlagensteuergerät;Innenraumlüfter (mit Heizung). |

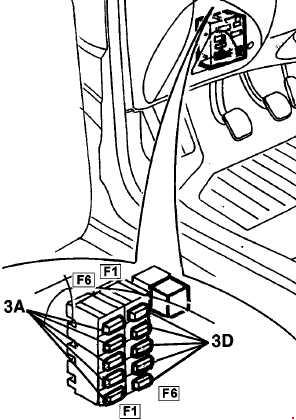

Sicherungskasten Armaturenbrett (Nr. 2)
| Nummer | Ampere [A] | Beschreibung |
| 3A | ||
| 1 | 7,5 | Einspritz- und CODE-Speicher |
| 2 | 7,5 | Kompressor und Klimaanlage |
| 3 | 10 | ABS |
| 4 | 7,5 | Einspritzung und CODE |
| 5 | 20 | Scheinwerferwaschanlage |
| 6 | 7,5 | Dienste aktiviert durch Zündung (15/54) |
| 3D | ||
| 1 | 7,5 | Dienste aktiviert durch Zündung (INT) |
| 2 | 15 | Nebelscheinwerfer |
| 3 | 25 | Elektrische Fensterheber hinten |
| 4 | 25 | Elektrische Fensterheber vorne |
| 5 | 30 | Panoramadach;Sitze;
Zigarettenanzünder. |
| 6 | 10 | Airbag |

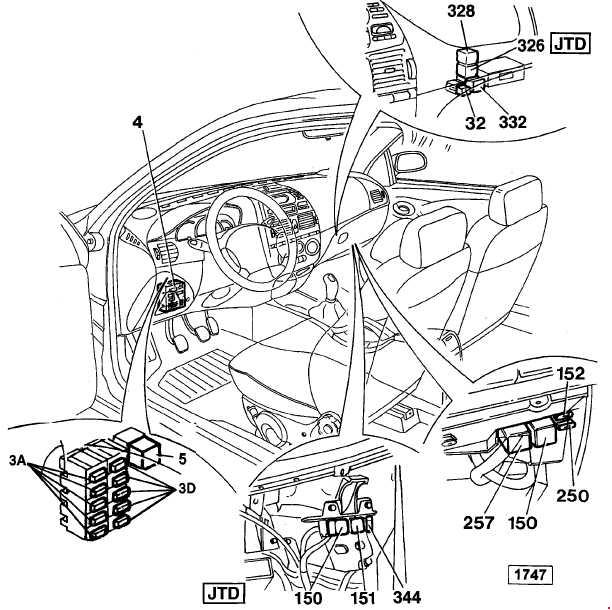

Position der Relais und Sicherungen im Fahrzeug (Kabine)
| Nummer | Position |
| 3A/D | Sicherungskasten |
| 4 | Anschlussbox |
| 5 | Relaisversorgung Abblendlicht |
| 32 | Relaissteuerung Nebelscheinwerfer |
| 150 | Relaissteuerung Einspritzsystem (1747) (JTD) |
| 151 | Relaissteuerung Lambdasonde für Kraftstoffpumpe und Einspritzdüsen |
| 152 | Sicherungsschutz Einspritzsystem (1747) (JTD) |
| 250 | Sicherungsschutz Kraftstoffpumpe (1747) |
| 257 | Relaissteuerung Kraftstoffpumpe (1747) |
| 326 | Steuergerät Zusatzheizung |
| 328 | Relais Warnblinkanlage |
| 332 | Leistungsrelais aktiviert durch Zündung |
| 344 | Sicherung d.h. (JTD) |

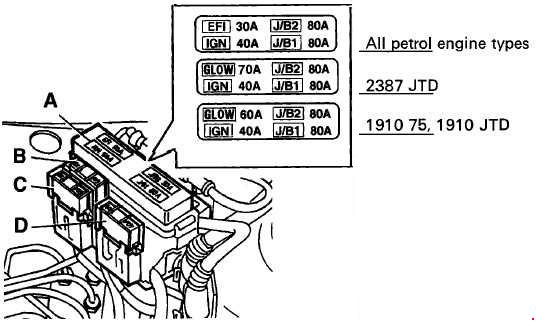

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| EFI | 30 | Benzinmotor:Elektronische Einspritzung |
| GLOW | 60 | 1910 75, 1910 JTD:Anlasser |
| 70 | 2387 JTD:Anlasser | |
| IGN | 40 | Zündschalter |
| J/B1 | 80 | Hauptstromversorgung |
| J/B2 | 60 | Benzinmotor:Hauptstromversorgung |
| 80 | Dieselmotor:Hauptstromversorgung | |
| B | 30 | Benzinmotor ohne Klimaanlage:Lüfter |
| 40 | Motor 1242, 1581, 1747 aktualisiert. 99 mit Klimaanlage, JTD, 1910 TD 75:Lüfter | |
| 50 | Motor 1747, 1998 mit Klimaanlage:Lüfter | |
| C | 60 | ABS |
| D | 40 | Zweiter Lüfter (TD) |
| E | 30 | Elektronische Einspritzung (JTD) |

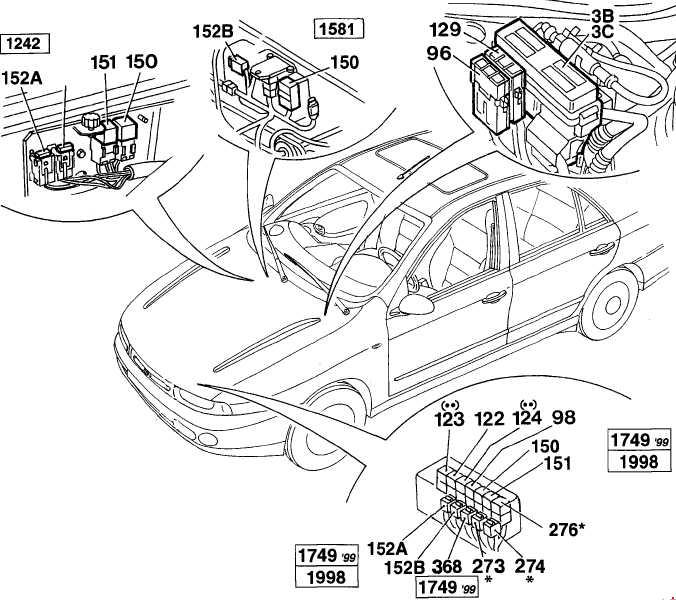

Position der Relais und Sicherungen im Fahrzeug (Motorhaube – Benzinmotoren)
| Nummer | Position |
| 3B-3C | Sicherungskasten Stromversorgung |
| 96 | Sicherung Stromversorgung, die ABS schützt |
| 98 | Intermittierende Scheinwerferwischerfunktion |
| 122 | Relais niedrige Drehzahl des Motorkühlgebläses |
| 123 | Uhr schnelles Motorkühlgebläse |
| 124 | Relaissteuerung Klimakompressor |
| 129 | Sicherung Stromversorgung, die das Motorkühlgebläse schützt |
| 150 | Stromversorgungsrelais des Einspritzsystems |
| 151 | Relaissteuerung Lambdasonde für Kraftstoffpumpe und Einspritzdüsen |
| 152 | Sicherungsschutz Einspritzsystem |
| 152A | Sicherungsschutz Einspritzsystem |
| 152B | Sicherungsschutz Einspritzsystem |
| 273 | Sicherungsschutz Automatikgetriebesystem |
| 274 | Sicherungsschutz Automatikgetriebesystem |
| 276 | Relais Anlassermotoraktivierung |
| 368 | Diodenrelais zur Steuerung des Einspritzsystems |

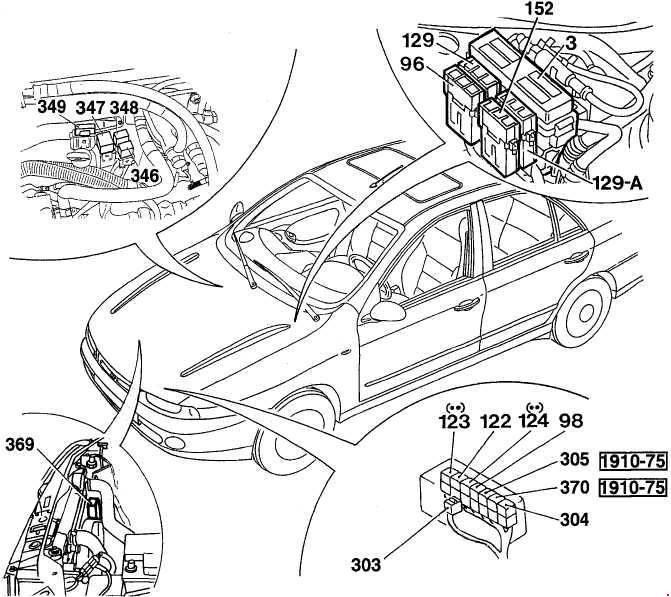

Position der Relais und Sicherungen im Fahrzeug (Motorhaube – Dieselmotoren)
| Nummer | Position |
| 3A/D | Sicherungskasten |
| 4 | Anschlussbox |
| 5 | Relaisversorgung Abblendlicht 32 Relaissteuerung Nebelscheinwerfer |
| 150 | Relaissteuerung Einspritzsystem (1747) (JTD) |
| 151 | Relaissteuerung Lambdasonde für Kraftstoffpumpe und Einspritzdüsen |
| 152 | Sicherungsschutz Einspritzsystem (1747) (JTD) |
| 250 | Sicherungsschutz Kraftstoffpumpe (1747) |
| 257 | Relaissteuerung Kraftstoffpumpe (1747) |
| 326 | Steuergerät Zusatzheizung |
| 328 | Relais Warnblinkanlage |
| 332 | Leistungsrelais aktiviert durch Zündung. |
| 344 | Sicherung d.h. (JTD) |
Über Fiat Marea (1996-2003)
Der Fiat Marea ist ein Mittelklassewagen, der vom italienischen Automobilhersteller Fiat zwischen 1996 und 2003 produziert wurde. Dieses Modell war in zwei Karosserievarianten erhältlich: Limousine und Kombi, bekannt als Marea Weekend. Der Fiat Marea zeichnete sich durch sein elegantes Design und seine Praktikabilität aus, was ihn bei Familien beliebt machte. Unter der Motorhaube befanden sich verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren mit einem Hubraum von 1,6 bis 2,4 Litern. Das Modell war bekannt für seine Zuverlässigkeit und seinen Komfort, was zu seiner Popularität auf dem europäischen Markt beitrug.
Sicherungskastenplan Fiat Marea
Diese Seite zeigt den Sicherungskastenplan für den Fiat Marea, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
