Mazda BT-50 (2006-2011) – Sicherungskasten
Mazda BT-50 – Sicherungsplan
Baujahr: 2006, 2007, 2008, 2009, 2010 und 2011.

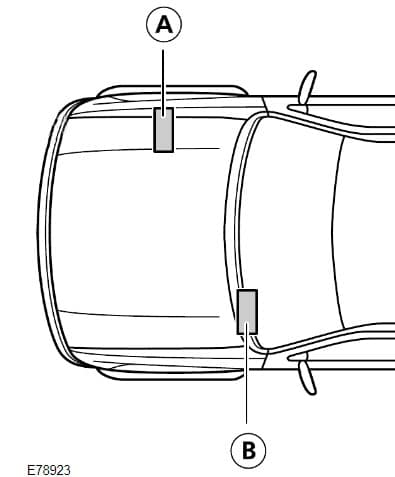

Diese Version verfügt über 2 Hauptsicherungskästen und Relais: in der Kabine und unter der Motorhaube.

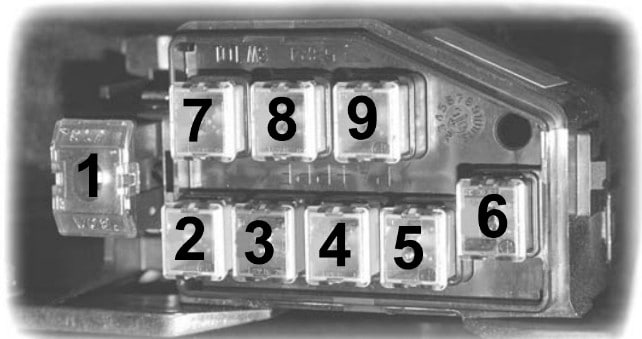

Motorraum
Der Sicherungskasten befindet sich in der Nähe der Batterie.
Beschreibung
| 1 | 80A HAUPT – Zum Schutz aller Stromkreise |
| 2 | 60А GLÜHKERZE – Zündkerzen |
| 3 | 40A ZÜNDSCHLÜSSEL 1 – Motorsteuerungssysteme, Armaturenbrett, Zigarettenanzünder und elektrische Fensterheber |
| 4 | 60A BTN – Scheinwerfer – Scheinwerfer |
| 5 | 20А INJ / ALT – Einspritzdüsen und Stromversorgungssystem |
| 6 | 40A ABS – ABS-Elektromotor, Warnleuchten, Bremslichter |
| 7 | 30А PTC – Kraftstoffheizung, Zusatzheizung |
| 8 | 60А ZÜNDSCHLÜSSEL 2 – Klimaanlage, Scheibenwischer und Frontscheibenwaschanlage |
| 9 | 60A BTN 1 – Klimaanlage, beheizbare Heckscheibe oder Zentralverriegelung oder ABS-Elektroventil 1 oder elektrische Fensterheber oder Rücklichter in Position oder Nebelscheinwerfer |
Fahrgastraum
Der Sicherungskasten befindet sich unter dem Armaturenbrett hinter der Schutzverkleidung.
Beschreibung
| 1 | 20A Zigarettenanzünder, Audiosystem, elektrische Einstellung der Außenspiegel, zusätzliche Steckdose |
| 2 | 15A Sitzheizung |
| 3 | 15A Scheibenwischer und Frontwaschanlage |
| 4 | 10A Relais für Klimaanlage und ABS |
| 5 | 30A Zentralverriegelungssystem |
| 6 | 30A Elektrische Fensterheber |
| 7 | Elektromagnetisches ABS-Ventil 20A |
| 8 | 15A Bremslichter und Hupe |
| 9 | 10A Warnblinkanlage |
| 10 | 15A Armaturenbrett, Rückfahrlichter, Blinker und automatische Verriegelung der Vorderradnabe (RWF) |
| 11 | 15A Motorsteuerungssysteme |
| 12 | 5A Tempomat |
| 13 | 10A Elektromagnetische Kupplung für Klimaanlage |
| 14 | 20A Beheizbare Heckscheibe |
| 15 | 10A Nebelschlussleuchte |
| 16 | 15A Rechter Scheinwerfer |
| 17 | 15A Linker Frontscheinwerfer |
| 18 | 15A Nebelscheinwerfer vorne |
| 19 | 10A Rücklichter, Frontlichter, Kennzeichenbeleuchtung; |
| 20 | 15A Innenbeleuchtung und Warnleuchten |
| 21 | Reserve |
| 22 | 30A Elektrische Fensterheber |
Relais
Allgemeiner Relaisplan
Beschreibung
- Klimaanlagenrelais
- Hupenrelais
- Relais für Nebelscheinwerfer vorne
- Relais für Nebelschlussleuchten
- Relais für beheizbare Heckscheibe
- Anlasserrelais
- Lüftermotorrelais
- Positionsleuchtenrelais
- Scheinwerferrelais
Über Mazda BT-50 (2006-2011)
Der Mazda BT-50, hergestellt zwischen 2006 und 2011, ist ein robustes und zuverlässiges Pick-up-Fahrzeug, das aufgrund seiner Vielseitigkeit und Leistungsfähigkeit an Beliebtheit gewonnen hat. Dieses Modell war mit verschiedenen Motorisierungen erhältlich, darunter Dieselmotoren mit 2,5 und 3,0 Litern Hubraum, die ausreichend Leistung für anspruchsvolle Geländebedingungen und den täglichen Fahrbetrieb boten. Der Mazda BT-50 wurde mit Schwerpunkt auf Haltbarkeit und Praktikabilität entwickelt, was ihn zur idealen Wahl für diejenigen macht, die einen zuverlässigen Partner für Arbeit und Freizeit benötigen. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, mit viel Stauraum und modernen Funktionen, die den Fahrkomfort erhöhen.
Sicherungsplan Mazda BT-50
Diese Seite zeigt den Sicherungsplan für den Mazda BT-50, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug zu gewährleisten.
