Mazda 2 DE (2007-2014) – Sicherungskasten
Mazda 2 DE (2007-2014) – Sicherungskastenbelegung
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 2 DE (2007-2014) ist die Sicherung 3 im Sicherungskasten auf der linken Seite des Armaturenbretts.

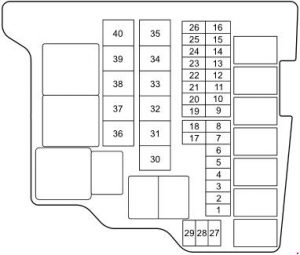

Sicherungskasten im Motorraum
Mazda 2 – Sicherungskastenbelegung – Motorraum
| Nr. | Sicherung | Amp [A] | Beschreibung |
| 1 | FUEL HEAT | – | – |
| 2 | POMPA CARBURANTE | 15 | Kraftstoffpumpe |
| 3 | F.FOG | 15 | Nebelscheinwerfer * |
| 4 | P / W | 20 | Elektrische Fensterheber |
| 5 | CLACSON | 10 | Hupe |
| 6 | EG1 | 10 | Motorsteuerungssystem |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7.5 | Klimaanlage |
| 10 | TAIL | 15 | Rückleuchten;
Positionsbeleuchtung; Kennzeichenbeleuchtung. |
| 11 | STOP | 10 | Bremslichter |
| 12 | SWS | 7.5 | Airbag |
| 13 | R.DEF | 20 | Heckscheibenheizung |
| 14 | HAZARD | 10 | Warnblinkanlage;
Blinker. |
| 15 | D / L | 20 | Elektrische Türverriegelung |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Motorsteuerungssystem |
| 18 | ENGINJ | 15 | Motorsteuerungssystem |
| 19 | ENG INJ2 | – | – |
| 20 | H / LHI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RII | 15 | Scheinwerfer (rechts) |
| 24 | H / L LO LH | 15 | Scheinwerfer (links) |
| 25 | AUDI02 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | HORN2 | – | – |
| 28 | METER | – | – |
| 29 | ROOM | 15 | Innenbeleuchtung |
| 30 | GLOW | – | – |
| 31 | EWT | – | – |
| 32 | IG KEY 1 | 40 | Zum Schutz verschiedener Stromkreise |
| 33 | FAN 3 | – | – |
| 34 | FAN 2 | 30 | Kühlerlüfter |
| 35 | FAN 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Zum Schutz verschiedener Stromkreise |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | BLOWER | 30 | Klimaanlage |
| * Einige Modelle | |||
Sicherungskasten Armaturenbrett
Mazda 2 – Sicherungen – linke Seite
| Nr. | Sicherung | Amp [A] | Beschreibung |
| 1 | TCM | – | – |
| 2 | ILLUMI | 7.5 | Armaturenbrettbeleuchtung |
| 3 | CIGAR | 15 | Zubehörsteckdose |
| 4 | MIRROR | 7.5 | Spiegelsteuerung |
| 5 | M.DEF | 7.5 | Spiegelheizung * |
| 6 | S.WARM | – | – |
| 7 | A / C | 7.5 | Klimaanlage |
| 8 | F.WIP | 20 | Scheibenwischer und Waschanlage vorne |
| 9 | R.WIP | 10 | Scheibenwischer und Waschanlage hinten |
| 10 | STARTER | – | – |
| 11 | METER 2 | – | – |
| 12 | ENG | 10 | Motorsteuerungssystem |
| 13 | METER | 10 | Armaturenbrett |
| 14 | SAS | 10 | Airbag |
| 15 | AUDIO 3 | – | – |
| 16 | P / W | 30 | Elektrische Fensterheber |
Über Mazda 2 DE (2007-2014)
Der Mazda 2 DE, hergestellt zwischen 2007 und 2014, ist ein kompaktes Stadtauto, das aufgrund seiner Zuverlässigkeit und Wirtschaftlichkeit an Popularität gewann. Dieses Modell bietet ein dynamisches Design und praktische Abmessungen, ideal für das städtische Umfeld. Der Mazda 2 DE war mit verschiedenen Motoren erhältlich, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Dank seiner Fahreigenschaften und modernen Technologien wurde der Mazda 2 DE zu einer beliebten Wahl für Fahrer, die ein zuverlässiges und wirtschaftliches Fahrzeug suchen.
Sicherungskastenbelegung Mazda 2 DE
Diese Seite zeigt die Sicherungskastenbelegung für das Modell Mazda 2 DE, die für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn ordnungsgemäß zu warten.
