Mazda Titan (1989-2000) – Sicherungskasten
Sicherungs- und Relaisplan – Mazda Titan
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

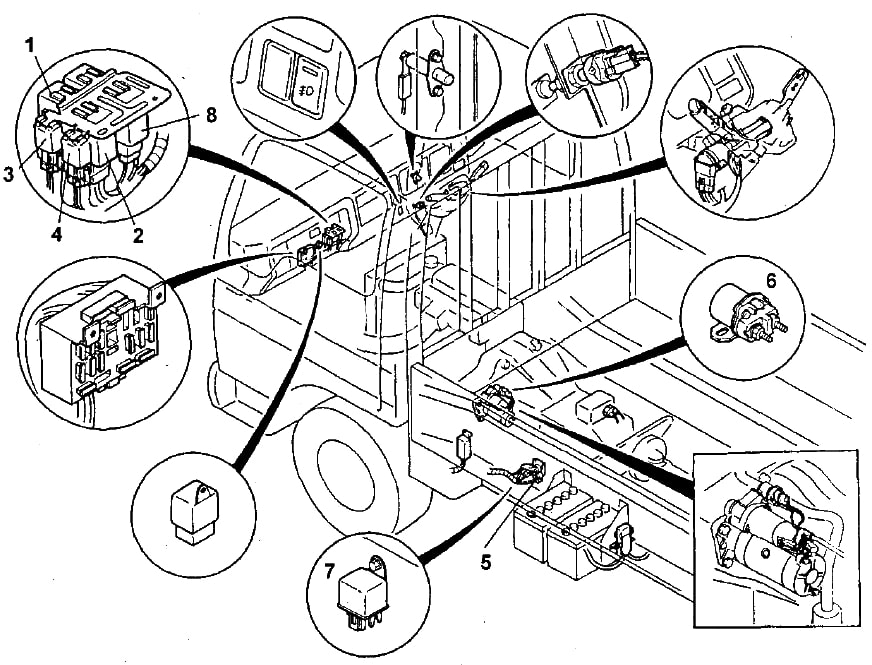

Standort
Im unteren Teil des Armaturenbretts, auf der Beifahrerseite, befindet sich der Relais- und Sicherungskasten.
Relais
- Relais für Bremslichtprüfung
- Relais für Blinkerbetätigung
- Hupenrelais
- Relais zur Erhöhung der Heizgeschwindigkeit
- Relais für Ansaugluftheizung
- Hilfsrelais
- Glühkerzenrelais
- Wischerschalter-Relais.
Sicherungskasten
Typ 1
Beschreibung
| WIPER15A | Scheibenwischer- und Waschanlage |
| HEATER 30A | Heizung |
| ROOM 10F | Innenbeleuchtung, Radio |
| ENGINE 15А | Startsystem |
| METER 15А | Rücklichter, Armaturenbrett, Bremse, Kraftstoffabsperrventil, Heizgeschwindigkeitserhöhungssystem |
| TURN 15A | Blinker |
| TAIL 15A | Positionslichter, Kennzeichenbeleuchtung, Kombinationsbeleuchtung |
| STOP 15A | Bremslichter, Hupe |
| HAZARD 15A | Warnblinkanlage |
| CIGAR 15A | Zigarettenanzünder, Audiosystem |

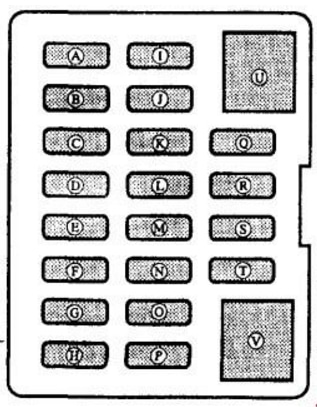

Typ 2
Beschreibung
| A | 10/15A – Radio, Uhr, Zigarettenanzünder |
| B | 10A – Nebelscheinwerfer |
| C | 10A – Positionslichter, Instrumentenbeleuchtung |
| D | Reserve für zusätzliche Optionen |
| E | 10 / 20А – Zentralverriegelung |
| F | 10A – Bremslichter, Hupe |
| G | 10A – Warnblinkanlage |
| H | 10A – Kabinenbeleuchtung, Radio |
| I | 20A – Heizung |
| J | Reserve |
| K | 10А – Scheibenwischer, Scheibenwaschanlage |
| L | Reserve |
| M | Reserve |
| N | 10A – Blinker |
| O | 10A – Blinker-Set |
| P | 15A – Kühlerventilator |
| Q | Reserve für zusätzliche Optionen |
| R | Reserve für zusätzliche Optionen |
| S | Reserve für zusätzliche Optionen |
| T | 10A – Heizung |
| U | 30A – Fensterheber |
| V | 30A – Heizung |

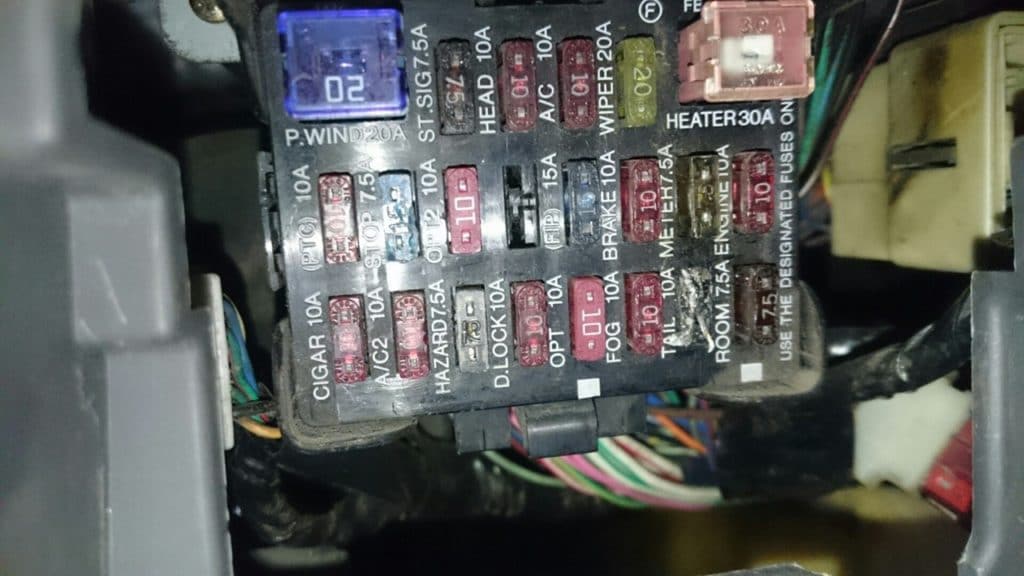

Typ 3
Dargestellt in englischer Sprache. Zusätzliche Elemente:
- A/C – Klimaanlage und deren System
- PTC – Zusatzheizung
- FIP – Kraftstoffversorgungssystem
- ST / SIG – Zündsystem
Kasten in der Nähe der Batterie
Befindet sich außerhalb des Fahrzeugs, neben der Batterie.
Beschreibung
- 1 80A – Zündung / Lichtmaschine
- 2 100A – Glühkerzen / Zündung / Lichtmaschine
- 3 60A – Zündschalter / Lichtmaschine / Ansaugluftheizung
- 4 30A – Scheinwerfer
- 5 30A – Beleuchtung des Entladebereichs.
