Mazda Protegé (2000-2003) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda Protegé (2000-2003), Informationen zur Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Mazda Protegé
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2000, 2001.

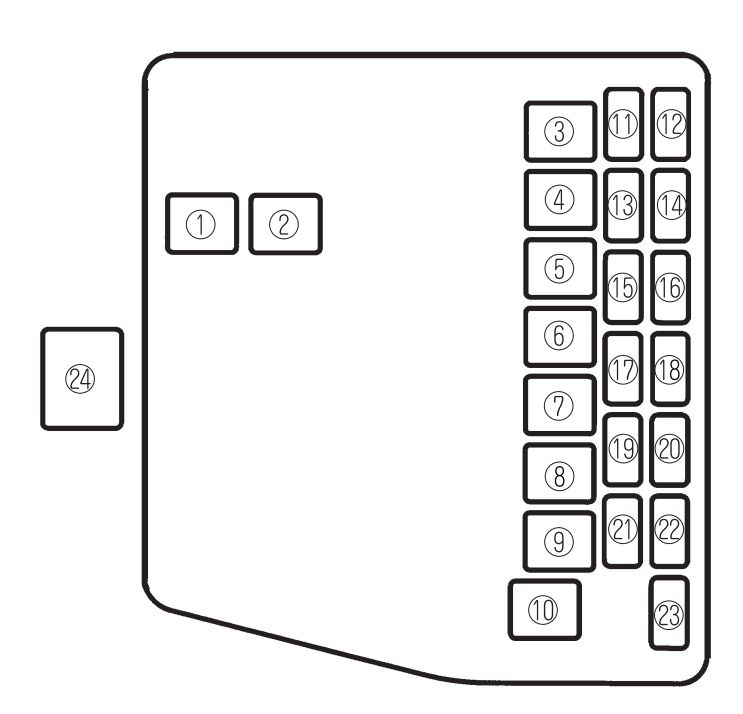

Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Heizung |
| 2 | 60 | Antiblockiersystem*;
Zum Schutz verschiedener Stromkreise*. |
| 3 | 60 | Zum Schutz verschiedener Stromkreise |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Kühlerlüfter |
| 8 | 40 | Innenbeleuchtung;
Elektrische Türverriegelung*. |
| 9 | 30 | Zusätzlicher Kühlerlüfter für Klimaanlage |
| 10 | 30 | Motorsteuerung |
| 11 | 10 | Klimaanlage* |
| 12 | 10 | Startsignal |
| 13 | 15 | Hupe |
| 14 | 15 | Warnblinkanlage |
| 15 | 15 | Rückleuchten |
| 16 | 7,5 | Zum Schutz verschiedener Stromkreise |
| 17 | 15 | — |
| 18 | 15 | Zum Schutz verschiedener Stromkreise |
| 19 | 15 | Bremslichter |
| 20 | 15 | Rechtes Licht |
| 21 | 15 | Linkes Licht |
| 22 | — | — |
| 23 | — | — |
| 24 | 100 | Zum Schutz aller Stromkreise |

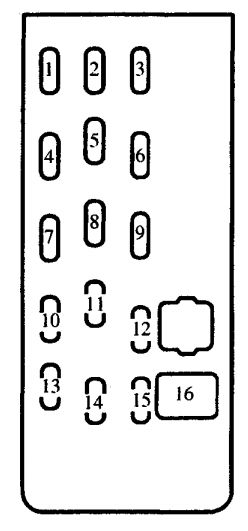

Fahrgastraum (Fahrerseite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Zum Schutz verschiedener Stromkreise |
| 2 | 20 | Zum Schutz verschiedener Stromkreise |
| 3 | 15 | Audio* |
| 4 | 15 | Klimaanlage* |
| 5 | 10 | Zum Schutz verschiedener Stromkreise |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Innenbeleuchtung;
Kofferraumbeleuchtung*. |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Elektrische Türverriegelung* |
| 12 | 30 | — |
| 13 | 20 | Scheibenwischer und Scheibenwaschanlage |
| 14 | 10 | Motorsteuerungssystem |
| 15 | 10 | Blinker |
| 16 | 10 | Elektrische Fensterheber* |
Sicherungs- und Relaisplan – Mazda Protegé
Bezieht sich auf Fahrzeuge, die in den Jahren hergestellt wurden:
2002, 2003.
Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Heizung |
| 2 | 60 | Antiblockiersystem;
Zum Schutz verschiedener Stromkreise. |
| 3 | 60 | Zum Schutz verschiedener Stromkreise |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Kühlerlüfter |
| 8 | 40 | Innenbeleuchtung;
Elektrische Türverriegelung. |
| 9 | 30 | Zusatzlüfter;
Kühlung für Klimaanlage. |
| 10 | 30 | Motorsteuergerät |
| 11 | 10 | Klimaanlage |
| 12 | 10 | Startsignal |
| 13 | 15 | Hupe |
| 14 | 15 | Warnblinkanlage |
| 15 | 15 | Rückleuchten |
| 16 | 7,5 | Zum Schutz verschiedener Stromkreise |
| 17 | 15 | — |
| 18 | 15 | Nebelscheinwerfer |
| 19 | 15 | Bremslichter |
| 20 | 15 | Rechter Scheinwerfer |
| 21 | 15 | Linker Scheinwerfer |
| 22 | — | — |
| 23 | 15 | — |
| 24 | 100 | Zum Schutz aller Stromkreise |
Kabine (Fahrerseite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Zum Schutz verschiedener Stromkreise |
| 2 | 20 | Zum Schutz verschiedener Stromkreise |
| 3 | 15 | Audiosystem |
| 4 | 15 | Klimaanlage |
| 5 | 10 | Zum Schutz verschiedener Stromkreise |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Innenbeleuchtung;
Kofferraumbeleuchtung. |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Elektrische Türverriegelung |
| 12 | 30 | — |
| 13 | 20 | Scheibenwischer und Scheibenwaschanlage |
| 14 | 10 | Motorsteuergerät |
| 15 | 10 | Instrumententafel |
| 16 | — | — |
| 17 | 30 | Elektrische Fensterheber |
Über Mazda Protegé (2000-2003)
Der Mazda Protegé, hergestellt zwischen 2000 und 2003, ist ein kompaktes Automobil, das sich durch Zuverlässigkeit und Praktikabilität auszeichnet. Dieses Modell war beliebt für sein elegantes Design und seinen komfortablen Innenraum, der ausreichend Platz für Passagiere und Gepäck bot. Der Mazda Protegé war mit verschiedenen Motorisierungen erhältlich, darunter Vierzylindermotoren mit 1,6L und 2,0L Hubraum, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Das Fahrzeug war bekannt für seine agile Handhabung und Sicherheitsmerkmale, was es ideal für Stadt- und Autobahnfahrten machte.
Sicherungsplan Mazda Protegé
Diese Seite zeigt den Sicherungsplan für das Modell Mazda Protegé, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
