In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda B-Series (2001-2010), Informationen zur Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2001.
Nummer Ampere [A] Beschreibung
1
5
Spiegelversorgung
2
10
Lüftermotorrelais, Airbag-Diagnosemonitor, passives Deaktivierungsmodul (PAD)
3
7,5
Anhängeranschluss (Stopp/Linksabbiegen)
4
—
—
5
10
4×4-Steuermodul
6
—
—
7
7,5
Anhängeranschluss (Stopp/Linksabbiegen)
8
—
—
9
7,5
Bremslichtschalter
10
7,5
Servosteuerungsgruppe/Tempomatverstärker, GEM/CTM, Getriebesperrenaktuator, Mischklappenaktuator, Klimaanlagenheizungssteuerungsgruppe, Blinker
11
7,5
Instrumentencluster, Hauptlichtschalter, RABS-Widerstand
12
—
—
13
20
Bremspedalpositionsschalter
14
20
RABS-Modul
10
4WABS-Modul, 4WABS-Hauptrelais
15
—
—
16
30
W/W-Motor, Scheibenwischer Hi-Lo-Relais, Scheibenwischerbetriebsrelais/Parkrelais, Scheibenwaschpumpenrelais
17
25
Zigarettenanzünder, Datenverbindung (DLC)
18
—
—
19
25
PCM-Stromversorgung Diode, Zündung, PATS
20
7,5
GEM/CTM, Radio
21
20
Blinker
22
20
Zusatzstromversorgung
23
—
—
24
7,5
Kupplungspedalpositionsschalter (CPP), Startunterbrechungsrelais
25
—
—
26
10
Batteriesparrelais, elektronisches 4×4-Getrieberelais, Innenbeleuchtungsrelais, elektronisches 4×4-Getriebesteuerungsmodul, Kuppel-/Kartenlampe, Instrumentenbeleuchtungsdimmermodul, Begrenzungssteuermodul, GEM/CTM, Blinkerset
27
—
—
28
7,5
GEM/CTM-System, Radio
29
15
Radio
30
—
—
31
—
—
32
—
—
33
15
Scheinwerfer, DRL-Modul, Blinkerset
34
—
—
35
15
Hupenrelais ISA, wenn nicht mit LKW-Sicherheitsmodul ausgestattet
—
—
36
—
—
Nummer Ampere [A] Beschreibung
1
50
I/P Sicherungstafel
2
—
—
3
—
—
4
—
—
5
—
—
6
50
ABS-Pumpenmotor
7
30
Traktionskontrollmodul
8
20
Zentralverriegelung und Fernbedienung
9
—
—
10
—
—
11
50
Zündschalter Startrelais
12
10
PCM-Speicher
13
20
4×4-Motor
14
—
—
15
—
—
16
40
Lüftermotor
17
—
—
18
—
—
19
—
—
20
—
—
21
10
PCM-Speicher
22
—
—
23
20
Kraftstoffpumpenmotor
24
30
Scheinwerfer
25
10
Klimaanlagenkupplung
26
—
—
27
—
—
28
30
4WABS-Modul
29
—
—
30
15
Anhänger
31
20
Nebelscheinwerfer, Tagfahrlicht (DRL)
32
—
—
33
15
Standlichtlampe
34
—
—
35
—
—
36
—
—
37
—
—
38
10
Abblendlicht links
39
—
—
40
—
—
41
—
Beheizte Lambdasonden
42
10
Abblendlicht rechts
43
—
—
44
—
—
45A
—
Scheibenwischer Hoch/Niedrig
45B
—
Scheibenwischer
46A
—
—
46B
—
Scheibenwaschpumpe vorne
47A
—
—
47B
—
—
48A
—
Nebelscheinwerfer
48B
—
Nebelscheinwerferrelais
49
—
Anlasser komplett
50A
—
—
50B
—
Kraftstoffpumpe
51
—
—
52
—
—
53
—
Diode Traktionskontrollmodul (PCM)
54
—
Diode Traktionskontrollmodul (PCM)
55
—
Lüfter
56A
—
Klimaanlagenkupplungsmagnet
56B
—
Anhänger
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2002.

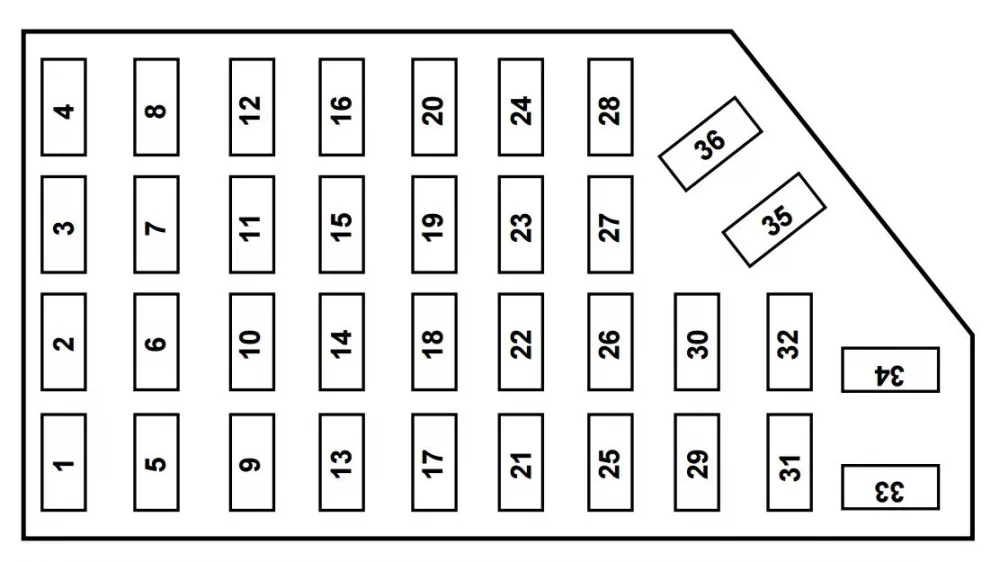

Der SICHERUNGSKASTEN befindet sich auf der linken Seite des Armaturenbretts, gegenüber der Fahrertür.
Beschreibung
Nennstrom [A]
Beschreibung
1
5
Spiegelstromschalter
2
10
Tagfahrlicht (DRL), Warnblinkanlage, Getriebe, Beifahrerairbag-Deaktivierungsschalter, Lüftermotorrelais
3
7,5
Rechter Anhängeranschluss mit Arretierung/Drehung
4
—
Nicht verwendet
5
15
4×4-Steuermodul
6
—
Nicht verwendet
7
7,5
Linker Anhängeranschluss mit Arretierung/Drehung
8
—
Nicht verwendet
9
7,5
Bremspedalpositionsschalter
10
7,5
Servomechanismus-/Geschwindigkeitsregler-Gruppe, Allgemeines Elektronisches Modul (GEM), Getriebesperrenaktuator, Blinker
11
7,5
Instrumententafel, 4×4, Hauptlichtschalter, Zentrales Sicherheitsmodul (CSM)
12
—
Nicht verwendet
13
20
Bremspedalpositionsschalter
14
10
Antiblockiersystem (ABS) Steuermodul
—
Nicht verwendet
15
Nicht verwendet
16
30
Scheibenwischermotor, Scheibenwischer Hi-Lo-Relais, Scheibenwischer-Betriebsrelais/Parkrelais
17
20
Zigarettenanzünder, Datenanschluss (DLC)
18
—
Nicht verwendet
19
25
PCM-Stromversorgungsdiode, Zündung, PATS
20
7,5
Allgemeines Elektronisches Modul (GEM), Radio
21
15
Blinker (Gefahr)
22
20
Am Zusatzstromanschluss
23
—
Nicht verwendet
24
7,5
Kupplungspedalpositionsschalter (CPP), Startunterbrechungsrelais
25
—
Nicht verwendet
26
10
Batteriesparrelais, Sicherungskasten, Zentrales Begrenzungsmodul (RCM), Allgemeines Elektrisches Modul (GEM), Blinkergruppe
27
—
Nicht verwendet
28
7,5
Allgemeines Elektronisches Modul (GEM), Radio
29
20
Radio
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
15
Scheinwerfer, Tagfahrlichtmodul (DRL), Blinkergruppe
34
—
Nicht verwendet
35
15
Hupenrelais (wenn nicht mit zentralem Sicherheitsmodul ausgestattet)
36
—
Nicht verwendet

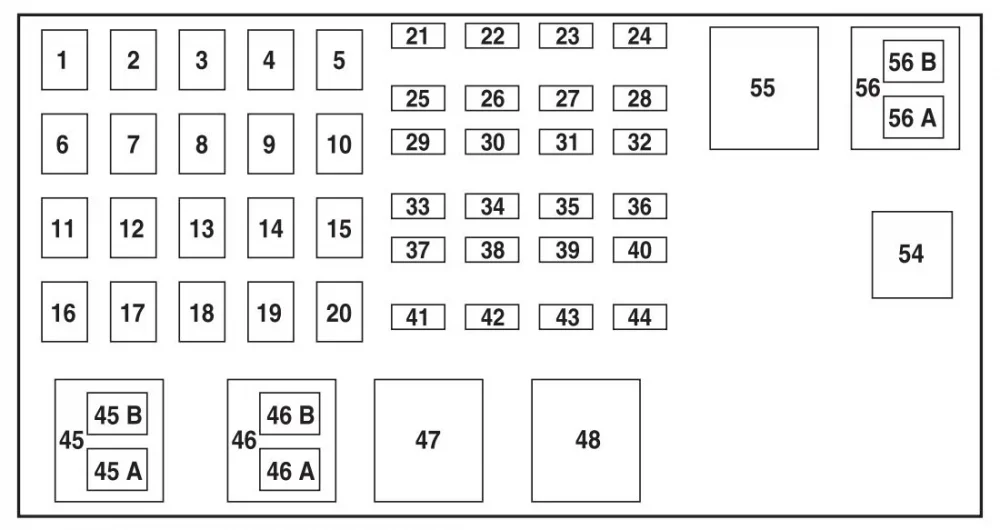

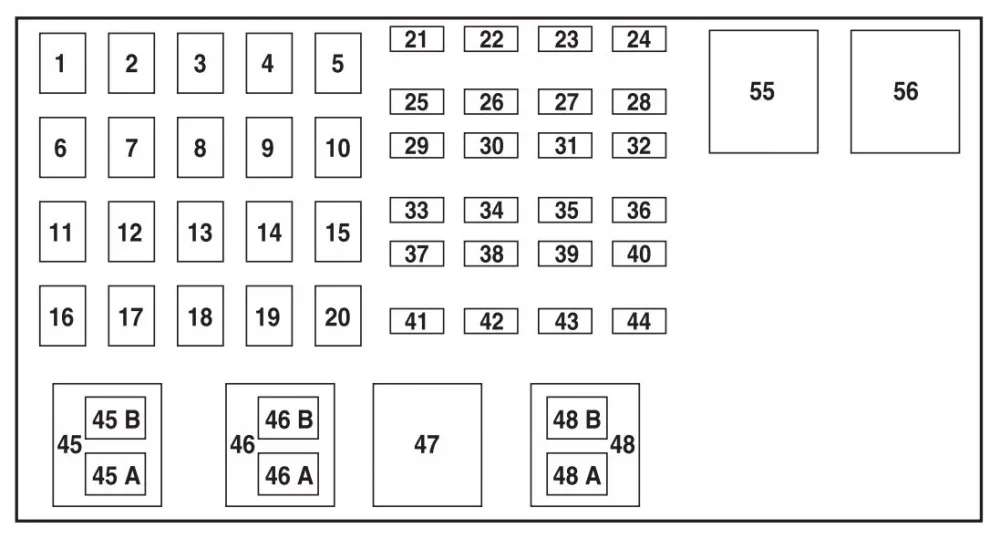

Der Sicherungskasten befindet sich im Motorraum.
Beschreibung
Nennstrom [A]
Beschreibung
1
50**
I/P Sicherungstafel
2
—
Nicht verwendet
3
—
Nicht verwendet
4
—
Nicht verwendet
5
—
Nicht verwendet
6
50**
ABS-Pumpenmotor
7
30*
Traktionskontrollmodul (PCM)
8
20*
Zentrales Sicherheitsmodul, Türschlösser, Fernzugriff
9
—
Nicht verwendet
10
—
Nicht verwendet
11
50**
Startrelais, Zündschalter
12
20*
Fensterstromversorgung
13
—
Nicht verwendet
14
—
Nicht verwendet
15
—
Nicht verwendet
16
40**
Lüftermotor
17
20**
Zusatzlüfterkühlung
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM-Speicher
22
—
Nicht verwendet
23
20*
Kraftstoffpumpenmotor
24
30*
Scheinwerfer
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
30*
4WABS-Modul
29
—
Nicht verwendet
30
15*
Anhänger
31
20*
Nebelscheinwerfer, Tagfahrlicht (DRL)
32
—
Nicht verwendet
33
15*
Standlicht, Zentrales Sicherheitsmodul
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
10*
Abblendlicht links
39
—
Nicht verwendet
40
—
Nicht verwendet
41
20*
Beheizte Lambdasonden
42
10*
Abblendlicht rechts
43
—
(Widerstand)
44
—
Nicht verwendet
45A
—
Scheibenwischerrelais hoch/niedrig
45B
—
Scheibenwischer-Park-/Betriebsrelais
46A
—
Kraftstoffpumpenrelais
46B
—
Anhängerzugrelais
47
—
Startrelais
48
—
Zusatzlüfterkühlung
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Diode Traktionskontrollmodul (PCM)
54
—
Relais Traktionskontrollmodul (PCM)
56
—
Lüftermotorrelais
56A
—
Klimaanlagenkupplungsrelais
56B
—
Scheibenwaschpumpenrelais vorne
* Mini-Sicherungen ** Maxi-Sicherungen
Beschreibung
Nennstrom [A]
Beschreibung
1
50**
I/P Sicherungstafel
2
—
Nicht verwendet
3
—
Nicht verwendet
4
—
Nicht verwendet
5
—
Nicht verwendet
6
50**
ABS-Pumpenmotor
7
30*
Traktionskontrollmodul (PCM)
8
20*
Zentrales Sicherheitsmodul, Türschlösser, Fernzugriff
9
—
Nicht verwendet
10
—
Nicht verwendet
11
50**
Startrelais, Zündschalter
12
20*
Fensterstromversorgung
13
20*
Allradantriebssteuermodul
14
—
Nicht verwendet
15
—
Nicht verwendet
16
40**
Lüftermotor
17
—
Nicht verwendet
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM-Speicher
22
—
Nicht verwendet
23
20*
Kraftstoffpumpenmotor
24
30*
Scheinwerfer
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
30*
4WABS-Modul
29
—
Nicht verwendet
30
15*
Anhänger
31
20*
Nebelscheinwerfer, Tagfahrlicht (DRL)
32
—
Nicht verwendet
33
15*
Standlicht, Zentrales Sicherheitsmodul
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
10*
Abblendlicht links
39
—
Nicht verwendet
40
—
Nicht verwendet
41
20*
Beheizte Lambdasonden
42
10*
Abblendlicht rechts
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Scheibenwischerrelais hoch/niedrig
45B
—
Scheibenwischer-Park-/Betriebsrelais
46A
—
Kraftstoffpumpenrelais
46B
—
Anhängerzugrelais
47A
—
Relais elektromagnetische Klimaanlagenkupplung
47B
—
Relais Scheibenwaschpumpe vorne
48A
—
Relais Nebelscheinwerfer
48B
—
Relais Nebelscheinwerfer
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Diode Traktionskontrollmodul (PCM)
54
—
Relais Traktionskontrollmodul (PCM)
55
—
Relais Lüftermotor
56
—
Startrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2003.
Der Sicherungskasten befindet sich auf der linken Seite des Armaturenbretts, gegenüber der Fahrertür.
Nummer Stromstärke [A] Beschreibung
1
5
Spiegel-Stromschalter
2
10
Tagfahrlicht (DRL), Rückfahrlichter, Getriebe, Beifahrerairbag-Schalter, Gebläsemotorrelais
3
7,5
Linker Anhängerkupplungsanschluss mit Stopp-/Rückfahrfunktion
4
—
Nicht verwendet
5
15
4×4-Steuermodul
6
2
Bremsdruckschalter
7
7,5
Rechter Anhängerkupplungsanschluss mit Stopp-/Rückfahrfunktion
8
—
Nicht verwendet
9
7,5
Bremspedalstellungsschalter
10
7,5
Servolenkung/Gaspedal-Geschwindigkeitsregelung, Allgemeines Elektronisches Modul (GEM), Getriebesperren-Aktuator, Blinker, 4×4
11
7,5
Instrumententafel, 4×4, Hauptlichtschalter, Zentrales Sicherheitsmodul (CSM), Allgemeines Elektronisches Modul (GEM)
12
—
Nicht verwendet
13
20
Bremspedalstellungsschalter
14
10
Antiblockiersystem (ABS)-Steuermodul
15
—
Nicht verwendet
16
30
Frontscheibenwischermotor, Scheibenwischer HI/LO Relais, Scheibenwischer Betriebs-/Parkrelais
17
20
Zigarettenanzünder, Datenverbindungsstecker (DLC)
18
—
Nicht verwendet
19
25
Diodenleistung des Antriebsstrang-Steuermoduls (PCM), Zündung, PATS (Passives Diebstahlsicherungssystem)
20
7,5
Allgemeines Elektronisches Modul (GEM), Radio
21
15
Warnsignal
22
20
Zusätzlicher Druckschalter für die Stromversorgung
23
—
Nicht verwendet
24
7,5
Kupplungspedalstellungsschalter (CPP), Anlasserunterbrechungsrelais
25
—
Nicht verwendet
26
10
Batteriesparrelais, Sicherungskasten, Zentrales Rückhaltemodul (RCM), Allgemeines Elektrisches Modul (GEM), Blinker
27
—
Nicht verwendet
28
7,5
Allgemeines Elektronisches Modul (GEM), Radio
29
20
Radio
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
15
Scheinwerfer, Tagfahrlichtmodul (DRL), Blinker
34
—
Nicht verwendet
35
15
Hupenrelais (wenn nicht mit Zentralem Sicherheitsmodul ausgestattet)
36
—
Nicht verwendet
Der Sicherungskasten befindet sich im Motorraum.
Nummer Stromstärke [A] Beschreibung
1
50**
Sicherungskasten I/P
2
—
Nicht verwendet
3
—
Nicht verwendet
4
—
Nicht verwendet
5
—
Nicht verwendet
6
50**
Antiblockiersystem (ABS) Pumpenmotor
7
30*
Antriebsstrang-Steuermodul (PCM)
8
20*
Zentrales Sicherheitsmodul, Türschlösser, Fernbedienung
9
—
Nicht verwendet
10
—
Nicht verwendet
11
50**
Anlasserrelais, Zündschalter
12
20*
Fensterheber
13
—
Nicht verwendet
14
—
Nicht verwendet
15
—
Nicht verwendet
16
40**
Gebläsemotor
17
20**
Zusätzlicher Kühlerventilator
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM-Speicher
22
—
Nicht verwendet
23
20*
Kraftstoffpumpenmotor
24
30*
Scheinwerfer
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
30*
4WABS-Modul
29
—
Nicht verwendet
30
15*
Anhänger
31
20*
Nebelscheinwerfer, Tagfahrlicht (DRL)
32
—
Nicht verwendet
33
15*
Standlicht, Zentrale Sicherheitseinheit
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
10*
Linkes Abblendlicht
39
—
Nicht verwendet
40
—
Nicht verwendet
41
20*
Beheizte Lambdasonden
42
10*
Rechtes Abblendlicht
43
—
(Widerstand)
44
—
Nicht verwendet
45A
—
Scheibenwischer Hoch-/Niedrig-Relais
45B
—
Scheibenwischer Park-/Betriebsrelais
46A
—
Kraftstoffpumpenrelais
46B
—
Anhängerzugrelais
47
—
Anlasserrelais
48
—
Zusätzlicher Kühlerventilator
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
PCM-Diode
54
—
PCM-Relais
56
—
Gebläsemotorrelais
56A
—
Klimaanlagenkupplungsrelais
56B
—
Relais der vorderen Scheibenwaschpumpe
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Stromstärke [A] Beschreibung
1
50**
Sicherungskasten I/P
2
—
Nicht verwendet
3
—
Nicht verwendet
4
—
Nicht verwendet
5
—
Nicht verwendet
6
50**
Antiblockiersystem (ABS) Pumpenmotor
7
30*
Antriebsstrang-Steuermodul (PCM)
8
20*
Elektrische Türschlösser, Fernbedienung
9
—
Nicht verwendet
10
—
Nicht verwendet
11
50**
Anlasserrelais, Zündschalter
12
20*
Fensterheber
13
20*
4×4 Motor
14
—
Nicht verwendet
15
—
Nicht verwendet
16
40**
Gebläsemotor
17
—
Nicht verwendet
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
Antriebsstrang-Steuermodul (PCM) Speicher
22
—
Nicht verwendet
23
20*
Kraftstoffpumpenmotor
24
30*
Scheinwerfer
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
30*
Antiblockiersystem (ABS) Modul
29
—
Nicht verwendet
30
15*
Anhänger
31
20*
Nebelscheinwerfer, Tagfahrlicht (DRL)
32
—
Nicht verwendet
33
15*
Standlicht
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
10*
Linkes Abblendlicht
39
—
Nicht verwendet
40
—
Nicht verwendet
41
20*
Beheizte Lambdasonden
42
10*
Rechtes Abblendlicht
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Scheibenwischer Hoch-/Niedrig-Relais
45B
—
Scheibenwischer Park-/Betriebsrelais
46A
—
Kraftstoffpumpenrelais
46B
—
Anhängerzugrelais
47A
—
Klimaanlagenkupplungs-Magnetrelais
47B
—
Relais der vorderen Scheibenwaschpumpe
48A
—
Nebelscheinwerfer
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Diode des Antriebsstrang-Steuermoduls (PCM)
54
—
Antriebsstrang-Steuermodul (PCM)
55
—
Gebläseregelrelais
56
—
Anlasserrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2004.

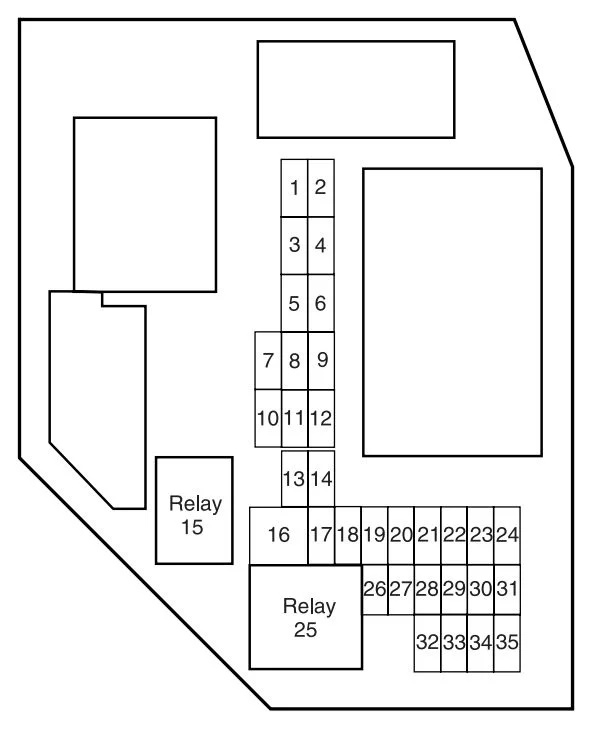

Der Sicherungskasten befindet sich auf der rechten Seite des Armaturenbretts hinter der Fußraumverkleidung.
Nummer Stromstärke [A] Beschreibung
1
5
Dimmschalter Armaturenbrett
2
10
Anhänger-Abblendlicht
3
10
Rechtes Abblendlicht
4
10
Linkes Abblendlicht
5
30
Scheibenwischer/Scheibenwaschanlage
6
10
Radio (RUN/ACCY)
7
5
Scheinwerfer-Anzeigeleuchte
8
10
Rückhaltemodul (RCM), PADI (Beifahrerairbag-Deaktivierungsanzeige)
9
5
Airbag-Anzeigeleuchte Armaturenbrett
10
10
Instrumententafel (RUN/START), 4×4-Modul (RUN/START)
11
10
Sicherungskasten in der Kabine (Logikstrom)
12
—
Nicht verwendet
13
15
Hupe, Innenbeleuchtung
14
15
Fernlicht, Fernlichtanzeige (Armaturenbrett)
15
—
Ein-Knopf-Relais
16
30 Sicherungen
Elektrische Fensterheber
17
15
Blinker/Warnblinkanlage
18
—
Nicht verwendet
19
20
Zentrale dritte Bremsleuchte (CHMSL)/Bremsleuchten
20
10
Antiblockiersystem (ABS)-Modul, Bremspedalverriegelung, Geschwindigkeitsregler-Modul, Rückfahrlichter, Überlast-Deaktivierungsschalter, elektronischer Blinker (Blinker/Warnblinkanlage)
21
5
Anlasserrelais
22
5
Reserve
23
30
Scheinwerfer (Abblend- und Fernlicht)
24
20
Radio
25
—
Zubehörrelais
26
2
Bremsdruckschalter
27
10
Klimaanlagenlüfterrelais/Mischklappe, 4×4-Modul
28
15
4×4-Modul B+
29
20
Zigarettenanzünder, Diagnoseanschluss (OBD II)
30
5
Elektrische Spiegel
31
20
Vordere Positionsleuchten, hintere Positionsleuchten, Kennzeichenbeleuchtung
32
5
Bremslichtschalter (Logik)
33
5
Instrumententafel
34
20
Stromanschluss
35
15
Stromblock
Der Sicherungskasten befindet sich im Motorraum.
Nummer Stromstärke [A] Beschreibung
1
50**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
50**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40**
Anlasserrelais-Sicherung
8
—
Nicht verwendet
9
40**
Zündung
10
—
Nicht verwendet
11
50**
Antriebsstrangsteuerungsmodul (PCM), Motorsensoren
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
30**
Antiblockiersystem (ABS) (Elektromagnete)
16
—
Nicht verwendet
17
40**
ABS (Motor)
18
—
Nicht verwendet
19
20**
Motorlüfter
20
—
Nicht verwendet
21
10*
PCM
22
—
Nicht verwendet
23
20*
Kraftstoffpumpe
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
—
Nicht verwendet
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
—
Nicht verwendet
40
—
Nicht verwendet
41
15*
HEGO
42
7,5
Anhängerkupplung (links abbiegen)
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Wischerrelais HI/LO
45B
—
Wischerpark-/Arbeitsrelais
46A
—
Kraftstoffpumpenrelais
46B
—
Sprühpumpenrelais
47
—
Motorlüfterrelais
48
—
Anlasserrelais
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
PCM-Relais
56
—
Lüfterrelais
56A
—
Klimaanlagen-Magnetkupplungsrelais
56B
—
Nicht verwendet
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Stromstärke [A] Beschreibung
1
50**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
50**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40*
Anlasserrelais-Sicherung
8
—
Nicht verwendet
9
40**
Zündung
10
—
Nicht verwendet
11
30**
Sicherung des Antriebsstrangsteuerungsmoduls (PCM)
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
30**
Antiblockiersystem (ABS) (Elektromagnete)
16
—
Nicht verwendet
17
40**
ABS (Motor)
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM
22
—
Nicht verwendet
23
20*
Kraftstoffpumpe
24
—
Nicht verwendet
25
10*
Klimaanlagen-Magnetventil
26
—
Nicht verwendet
27
20*
4×4-Modul
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
15*
Nebelscheinwerfer
32
—
Nicht verwendet
33
—
Nicht verwendet
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
—
Nicht verwendet
40
—
Nicht verwendet
41
15*
HEGO
42
7,5*
Anhängerkupplung (links abbiegen)
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Wischerrelais HI/LO
45B
—
Wischerpark-/Arbeitsrelais
46A
—
Klimaanlagen-Magnetventil
46B
—
Sprühpumpenrelais
47
—
PCM-Relais
48A
—
Kraftstoffpumpenrelais
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
Nicht verwendet
55
—
Lüfterrelais
56
—
Anlasserrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2005.
Der Sicherungskasten befindet sich unter der rechten Seite des Armaturenbretts hinter der Fußraumverkleidung.
Nummer Ampere [A] Beschreibung
1
5
Dimmschalter Armaturenbrett
2
10
Anhänger-Rückfahrscheinwerfer
3
10
Rechtes Abblendlicht
4
10
Linkes Abblendlicht
5
30
Scheibenwischer/Waschdüsen
6
10
Radio (RUN/ACCY)
7
5
Scheinwerfer-Ein-Anzeige
8
10
Rückhaltemodul (RCM), PADI (Beifahrerairbag-Deaktivierungsanzeige)
9
5
Airbag-Anzeige Armaturenbrett
10
10
Armaturenbrett (RUN/START), 4×4-Modul (RUN/START)
11
10
Intelligente Steuereinheit (SJB) (Logikstrom)
12
—
Nicht verwendet
13
15
Hupe, Innenbeleuchtung
14
15
Fernlicht, Fernlichtanzeige (Armaturenbrett)
15
—
Ein-Knopf-Relais
16
30 Sicherungen
Elektrische Fensterheber
17
15
Blinker/Warnblinkanlage
18
—
Nicht verwendet
19
20
Zentrale Hochbremsleuchte (CHMSL)/Bremslichter
20
10
ABS-Modul, Bremspedalverriegelung, Geschwindigkeitsregler-Modul, Rückfahrlichter, Überlast-Deaktivierungsschalter, elektronischer Blinker (Blinker/Unfall)
21
5
Anlasser-Relais
22
5
Radio (START), 4×4-Neutralitätssensor (nur manuell)
23
30
Scheinwerfer (Abblend- und Fernlicht)
24
20
Radio
25
—
Zubehörrelais
26
2
Bremsdruckschalter
27
10
Klimaanlagenlüfterrelais/Mischklappe, 4×4-Modul
28
15
4×4-Modul B+
29
20
Zigarettenanzünder, Diagnoseanschluss (OBD II)
30
5
Elektrische Spiegel
31
20
Frontlichter, Rücklichter, Kennzeichenbeleuchtung
32
5
Bremslichtschalter (Logik)
33
5
Instrumententafel
34
20
Stromanschluss
35
15
Stromblöcke
Die Leistungssteuereinheit befindet sich im Motorraum.
Nummer Ampere [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40**
Anlasser-Relais-Sicherung
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Antriebsstrang-Steuermodul (PCM), Motorsensoren
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS (Motor)
18
—
Nicht verwendet
19
20**
Motorlüfter
20
—
Nicht verwendet
21
10*
PCM
22
—
Nicht verwendet
23
20*
Kraftstoffpumpe
24
—
Nicht verwendet
25
10*
Klimakompressor-Relais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
30*
ABS-Modul (Elektromagnete)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
—
Nicht verwendet
40
—
Nicht verwendet
41
15*
HEGO
42
7,5
Anhängerkupplung (links abbiegen)
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Scheibenwischer HI/LO Relais
45B
—
Scheibenwischer Park-/Arbeitsrelais
46A
—
Kraftstoffpumpenrelais
46B
—
Waschpumpenrelais
47
—
Motorlüfterrelais
48
—
Anlasser-Relais
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
PCM-Relais
56
—
Lüfterrelais
56A
—
Klimakompressor-Magnetrelais
56B
—
Nicht verwendet
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Ampere [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40*
Anlasser-Relais-Sicherung
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Sicherung des Antriebsstrang-Steuermoduls (PCM)
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS (Motor)
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM
22
—
Nicht verwendet
23
20*
Kraftstoffpumpe
24
—
Nicht verwendet
25
10*
Magnetventil des Klimakompressors
26
—
Nicht verwendet
27
20*
4×4-Modul
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
15*
Nebelscheinwerfer
32
—
Nicht verwendet
33
30*
ABS-Modul (Elektromagnete)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
—
Nicht verwendet
40
—
Nicht verwendet
41
15*
HEGO
42
7,5*
Anhängerkupplung (links abbiegen)
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Scheibenwischer HI/LO Relais
45B
—
Scheibenwischer Park-/Arbeitsrelais
46A
—
Magnetventil des Klimakompressors
46B
—
Waschpumpenrelais
47
—
PCM-Relais
48A
—
Kraftstoffpumpenrelais
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
Nicht verwendet
55
—
Lüfterrelais
56
—
Anlasser-Relais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006.
Der Sicherungskasten befindet sich auf der rechten Seite des Armaturenbretts hinter der Fußraumverkleidung.
Nummer Stromstärke [A] Beschreibung
1
5
Dimmschalter Armaturenbrett
2
10
Anhängerbeleuchtung
3
10
Rechter Scheinwerfer Abblendlicht
4
10
Linker Scheinwerfer Abblendlicht
5
30
Scheibenwischer/Scheibenwaschdüsen
6
10
Radio (RUN/ACCY)
7
5
Scheinwerfer-Anzeigeleuchte
8
10
Rückhaltesystem-Steuermodul (RCM), PADI (Beifahrerairbag-Deaktivierungsanzeige)
9
5
Airbag-Anzeigeleuchte Armaturenbrett
10
10
Armaturenbrett (RUN/START), 4×4-Modul (RUN/START)
11
10
Intelligente Steuereinheit (SJB) (Logikstromversorgung)
12
—
Nicht verwendet
13
15
Hupe, Innenbeleuchtung
14
15
Scheinwerfer Fernlicht, Fernlichtanzeige (Armaturenbrett)
15
—
Ein-Knopf-Relais
16
30 Sicherungen
Elektrische Fensterheber
17
15
Blinker/Warnblinkanlage
18
—
Nicht verwendet
19
20
Zentrale dritte Bremsleuchte (CHMSL)/Bremsleuchten
20
10
Antiblockiersystem (ABS)-Modul, Bremspedalverriegelung, Geschwindigkeitsregler-Modul, Rückfahrlichter, Überlast-Deaktivierungsschalter, elektronischer Blinker (Blinken/Gefahr)
21
5
Anlasserrelais-Spule
22
5
Radio (START), 4×4-Neutralitätssensor (nur manuell)
23
30
Scheinwerfer (Fern- und Abblendlicht)
24
20
Radio-Batteriestromversorgung (B+)
25
—
Zubehörrelais
26
2
Bremsdruckschalter
27
10
Klimaanlagenlüfterrelais/Mischklappe, 4×4-Modul
28
15
4×4-Modul Batteriestromversorgung (B+)
29
20
Zigarettenanzünder, Diagnoseanschluss (OBD II)
30
5
Elektrische Spiegel
31
20
Vordere Positionsleuchten, hintere Positionsleuchten, Kennzeichenbeleuchtung, dimmbare Leuchten, Anhängerpositionsleuchten
32
5
Bremslichtschalter (Logik)
33
5
Armaturenbrett-Batteriestromversorgung (B+)
34
20
Steckdose
35
15
Stromverteilerblöcke
Die Stromverteiler-Steuereinheit befindet sich im Motorraum.
Nummer Stromstärke [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40**
Anlassermagnet
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Motorsteuerungsmodul (PCM), Motorsensoren
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS (Motor)
18
—
Nicht verwendet
19
20**
Motorlüfter
20
—
Nicht verwendet
21
10*
PCM hält die Stromversorgung aufrecht
22
—
Nicht verwendet
23
20*
Kraftstoffpumpe
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
30*
Antiblockiersystem (ABS) (Elektromagnete)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
—
Nicht verwendet
40
—
Nicht verwendet
41
15*
HEGO
42
7,5
Anhängerkupplung (links abbiegen)
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Scheibenwischer HI/LO Relais
45B
—
Scheibenwischer Park-/Arbeitsrelais
46A
—
Kraftstoffpumpenrelais
46B
—
Waschdüsenpumpenrelais
47
—
Motorlüfterrelais
48
—
Anlasserrelais
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
PCM-Relais
56
—
Lüfterrelais
56A
—
Klimaanlagenkupplungsmagnetrelais
56B
—
Nicht verwendet
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Stromstärke [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40*
Anlassermagnet
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Sicherung des Motorsteuerungsmodul-Relais (PCM)
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS (Motor)
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM hält die Stromversorgung aufrecht
22
—
Nicht verwendet
23
20*
Kraftstoffpumpe
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsmagnetventil
26
—
Nicht verwendet
27
20*
4×4-Modul
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
15*
Nebelscheinwerfer
32
—
Nicht verwendet
33
30*
Antiblockiersystem (ABS) (Elektromagnete)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
—
Nicht verwendet
40
—
Nicht verwendet
41
15*
HEGO
42
7,5*
Anhängerkupplung (links abbiegen)
43
—
Nicht verwendet
44
—
Nicht verwendet
45A
—
Scheibenwischer HI/LO Relais
45B
—
Scheibenwischer Park-/Arbeitsrelais
46A
—
Klimaanlagenkupplungsmagnetventil
46B
—
Sprühpumpenrelais
47
—
PCM-Relais
48A
—
Kraftstoffpumpenrelais
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
Nicht verwendet
55
—
Lüfterrelais
56
—
Anlasserrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2007.
Der Sicherungskasten befindet sich unter der rechten Seite des Armaturenbretts, hinter der Fußraumverkleidung.
Nummer Ampere [A] Beschreibung
1
5
Dimmer-Schalter am Armaturenbrett
2
10
Anhänger-Rückleuchten
3
10
Rechtes Abblendlicht
4
10
Linkes Abblendlicht
5
30
Scheibenwischer/Scheibenwaschdüsen
6
10
Radio (RUN/ACCY)
7
5
Unbenutzt (Ersatz)
8
10
Restraint Control Module (RCM), PADI (Passenger Airbag Deactivation Indicator), Occupant Classification Sensor (OCS)
9
5
Airbag-Anzeige am Armaturenbrett
10
10
Armaturenbrett (RUN/START), 4×4-Modul (RUN/START)
11
10
Smart Junction Box (SJB) (Logikstrom)
12
15
Audiophiler Subwoofer-Verstärker, Satellitenradio
13
15
Hupe, Innenbeleuchtung
14
15
Fernlicht, Fernlichtanzeige (Armaturenbrett)
15
—
Ein-Knopf-Relais
16
30 Sicherungen
Elektrische Fensterheber
17
15
Blinker/Warnblinkanlage
18
—
Nicht verwendet
19
20
Zentrale Hochbremsleuchte (CHMSL)/Bremslichter
20
10
ABS-Modul, Bremspedalverriegelung, Geschwindigkeitsregler-Modul, Rückfahrlichter, Beschleunigungsabbruchschalter, elektronischer Blinker (Blinken/Gefahr)
21
5
Anlasserrelais-Spule
22
5
Radio (START)
23
30
Scheinwerfer (Fern- und Abblendlicht)
24
20
Radio-Batteriestrom (B+)
25
—
Zubehörrelais
26
2
Bremsdruckschalter
27
10
Klimaanlagenlüfter/Mischklappenrelais
28
15
4×4-Modul-Batteriestrom (B+)
29
20
Zigarettenanzünder, Diagnoseanschluss (OBD II)
30
5
Elektrische Spiegel
31
20
Vordere Positionslichter, hintere Positionslichter, Kennzeichenbeleuchtung, Dimmer, Anhänger-Positionslichter
32
5
Bremslichtschalter (Logik)
33
5
Armaturenbrett-Batteriestrom (B+)
34
20
Stromanschluss
35
15
Stromblöcke
Der Sicherungskasten befindet sich im Motorraum.
Nummer Ampere [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40**
Anlasser-Magnetventil
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Antriebsstrangsteuerungsmodul (PCM), Motorsensoren
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS-Modul
18
—
Nicht verwendet
19
20**
Motorlüfter
20
—
Nicht verwendet
21
10*
PCM-Dauerstromversorgung, Tankentlüftungsventil-Magnetventil
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
30*
ABS-System (Magnetventile)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
15*
PCM-Stromversorgung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerkupplung (links abbiegen)
43
20*
Motorlüfterrelais-Spule, Klimaanlagenrelais, Motorsensoren, VMV-Magnetventil
44
15*
Zündspule, Kondensator
45A
—
Scheibenwischer HI/LO Relais
45B
—
Scheibenwischer Park-/Arbeitsrelais
46A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
46B
—
Waschpumpenrelais
47
—
Motorlüfterrelais
48
—
Anlasserrelais
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
PCM-Relais
56
—
Lüfterrelais
56A
—
Klimaanlagen-Magnetkupplungsrelais
56B
—
Nicht verwendet
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Ampere [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
40*
Anlasser-Magnetventil
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Sicherung des Antriebsstrangsteuerungsmodul-Relais (PCM)
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS-Modul
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM-Dauerstromversorgung, Tankentlüftungsventil-Magnetventil
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungs-Magnetventil
26
—
Nicht verwendet
27
20*
4×4-Modul
28
—
Nicht verwendet
29
—
Nicht verwendet
30
—
Nicht verwendet
31
15*
Nebelscheinwerfer
32
—
Nicht verwendet
33
30*
ABS-Modul
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
15*
PCM-Stromversorgung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerkupplung (links abbiegen)
43
20*
Klimaanlagenrelais-Spule, Motorsensoren, VMV-Magnetventil, AGR-Magnetventil, beheiztes PVC
44
15*
Zündspule, Kondensator
45A
—
Scheibenwischer HI/LO Relais
45B
—
Scheibenwischer Park-/Arbeitsrelais
46A
—
Klimaanlagenkupplungs-Magnetventil
46B
—
Waschpumpenrelais
47
—
PCM-Relais
48A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
Nicht verwendet
55
—
Lüfterrelais
56
—
Anlasserrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2008.
Der Sicherungskasten befindet sich unter der rechten Seite des Armaturenbretts, hinter der Fußraumverkleidung.
Nummer Stromstärke [A] Beschreibung
1
5
Dimmschalter Armaturenbrett
2
10
Anhänger-Abblendlicht
3
10
Rechter Abblendscheinwerfer
4
10
Linker Abblendscheinwerfer
5
30
Scheibenwischer/Scheibenwaschdüsen vorne
6
10
Radio (RUN/ACCY), Türschalterbeleuchtung
7
5
Nicht verwendet (Reserve)
8
10
Rückhaltesystem-Steuermodul (RCM), PADI (Beifahrerairbag-Deaktivierungsanzeige), Insassenklassifizierungssensor (OCS)
9
5
Airbag-Anzeige Armaturenbrett
10
10
Armaturenbrett (RUN/START), 4×4-Modul (RUN/START)
11
10
Intelligentes Steuergerät (SJB) (Logikversorgung)
12
15
Audiophiler Subwoofer-Verstärker, Satellitenradio
13
15
Hupe, Innenbeleuchtung
14
15
Fernlichtscheinwerfer, Fernlichtanzeige (Armaturenbrett)
15
—
Nicht verwendet
16
30 Sicherungen
Elektrische Fensterheber
17
15
Blinker/Warnblinkanlage
18
—
Nicht verwendet
19
20
Zentrale dritte Bremsleuchte (CHMSL)/Bremslichter
20
10
ABS-Modul, Bremspedalverriegelung, Geschwindigkeitsregler-Modul, Rückfahrlichter, Überlastungsschalter, elektronischer Blinker (Blinker/Warnblinkanlage)
21
5
Anlasserrelaisspule
22
5
Radio (START)
23
30
Scheinwerfer (Abblend- und Fernlicht)
24
20
Radio-Batterieversorgung (B+)
25
—
Zubehörrelais (elektrische Fensterheber)
26
2
Tempomat-Überlastschalter
27
10
Klimaanlagenlüfterrelais/Mischventile
28
15
4×4-Modul-Batterieversorgung (B+)
29
20
Zigarettenanzünder, Diagnoseanschluss (OBD II)
30
5
Elektrische Spiegel
31
20
Vordere Positionslichter, hintere Positionslichter, Kennzeichenbeleuchtung, Dimmer, Anhänger-Positionslichter
32
5
Bremslichtschalter (Logik), Bremslichtschalterverriegelung
33
5
Armaturenbrett-Batterieversorgung (B+)
34
20
Stromanschluss
35
15
Stromversorgungsblöcke
Die Leistungssteuereinheit befindet sich im Motorraum.
Nummer Stromstärke [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
30**
Anlassermagnet
8
—
Nicht verwendet
9
40**
Zündung
10
—
Nicht verwendet
11
30**
Motorsteuerungsmodul (PCM), Motorsensoren
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS-Modul
18
—
Nicht verwendet
19
20**
Motorlüfter
20
—
Nicht verwendet
21
10*
PCM hält Stromversorgung, Tankentlüftungsventil-Magnet
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
—
Nicht verwendet
29
30*
Wischer/Düsen
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
30*
ABS-Modul (Elektromagnete)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
15*
PCM-Stromversorgung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerkupplung (links abbiegen)
43
20*
Motorlüfterrelaisspule, Klimaanlagenrelais, Motorsensoren, VMV-Magnet
44
15*
Zündspule, Kondensator
45A
—
Nicht verwendet
45B
—
Nicht verwendet
46A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
46B
—
Nicht verwendet
47
—
Motorlüfterrelais
48
—
Anlasserrelais
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
PCM-Relais
56
—
Lüfterrelais
56A
—
Klimaanlagen-Magnetkupplungsrelais
56B
—
Nicht verwendet
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Stromstärke [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
30*
Anlassermagnet
8
—
Nicht verwendet
9
40**
Zündung
10
—
Nicht verwendet
11
30**
Sicherung des Motorsteuerungsmodul-Relais (PCM)
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
ABS-Modul
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM hält Stromversorgung, Tankentlüftungsventil-Magnet
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsmagnete
26
—
Nicht verwendet
27
20*
4×4-Modul
28
—
Nicht verwendet
29
30*
Scheibenwischer/Düsen
30
—
Nicht verwendet
31
15*
Nebelscheinwerfer
32
—
Nicht verwendet
33
30*
ABS-Modul
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerkupplung (rechts abbiegen)
39
15*
PCM-Stromversorgung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerkupplung (links abbiegen)
43
20*
Klimaanlagenrelaisspule, Motorsensoren, VMV-Elektroventile, AGR-Elektroventile, beheizte PVC
44
15*
Zündspule, Kondensator
45A
—
Nicht verwendet
45B
—
Nicht verwendet
46A
—
Klimaanlagen-Elektroventil
46B
—
Nicht verwendet
47
—
PCM-Relais
48A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
Nicht verwendet
55
—
Lüfterrelais
56
—
Anlasserrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2009.
Der Sicherungskasten befindet sich auf der rechten Seite des Armaturenbretts hinter der Fußraumverkleidung.
Nummer Ampere [A] Beschreibung
1
5
Dimmer-Schalter Armaturenbrett
2
10
Anhängerzugbeleuchtung
3
10
Rechtes Abblendlicht
4
10
Linkes Abblendlicht
5
30
Scheibenwischermodul (RUN/ACCY)
6
10
Radio (RUN/ACCY), Türschalterbeleuchtung
7
—
Nicht verwendet
8
10
Rückhaltesystem-Steuermodul (RCM), PADI (Beifahrerairbag-Deaktivierungsanzeige), Insassenklassifizierungssensor (OCS)
9
5
Airbag-Anzeige Armaturenbrett
10
10
Armaturenbrett (RUN/START), 4×4-Modul (RUN/START)
11
10
Smart Junction Box (SJB) (Logikversorgung)
12
15
Audiophiler Subwoofer-Verstärker, Satellitenradio
13
15
Hupe, Innenbeleuchtung
14
15
Fernlicht, Fernlichtanzeige (Armaturenbrett)
15
—
Nicht verwendet
16
30 Sicherungen
Elektrische Fensterheber
17
15
Blinker/Warnblinkanlage
18
—
Nicht verwendet
19
20
Zentrale Hochbremsleuchte (CHMSL)/Bremslichter
20
10
Antiblockiersystem (ABS)-Modul, Bremspedalverriegelung, Geschwindigkeitsregler-Modul, Rückfahrlichter, Überlast-Deaktivierungsschalter, elektronischer Blinker (Blinker/Warnblinker)
21
5
Starterrelaisspule
22
5
Radio (START)
23
30
Scheinwerfer (Fern- und Abblendlicht)
24
20
Radio-Batterieversorgung (B+)
25
—
Zubehörrelais (elektrische Fensterheber)
26
2
Tempomat-Überlastschalter
27
10
Klimaanlagenlüfterrelais/Mischventile
28
15
4×4-Modul-Batterieversorgung (B+)
29
20
Zigarettenanzünder, Diagnoseanschluss (OBD II)
30
5
Elektrische Spiegel
31
20
Vordere Parklichter, hintere Parklichter, Kennzeichenbeleuchtung, Dimmerschalter, Anhängerparklichter
32
5
Bremslichtschalter (Logik), Bremslichtschalterverriegelung
33
5
Armaturenbrett-Batterieversorgung (B+)
34
20
Stromanschluss
35
15
Stromversorgungsblöcke
Die Leistungssteuereinheit befindet sich im Motorraum.
Nummer Ampere [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
30**
Starter-Magnetventil
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Antriebsstrang-Steuermodul (PCM), Motorsensoren
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
Antiblockiersystem (ABS)-Modul
18
—
Nicht verwendet
19
20**
Motorlüfter
20
—
Nicht verwendet
21
10*
PCM hält Strom, Tankentlüftungsventil-Magnetventil
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsrelais
26
—
Nicht verwendet
27
—
Nicht verwendet
28
—
Nicht verwendet
29
30*
Scheibenwischer/Sprühdüse
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
30*
Antiblockiersystem (ABS) (Elektromagnete)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerzug (rechts abbiegen)
39
15*
PCM-Stromversorgung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerzug (links abbiegen)
43
20*
Motorlüfterrelaisspule, Klimaanlagenrelais, Motorsensoren, VMV-Magnetventil
44
15*
Zündspule, Kondensator
45A
—
Nicht verwendet
45B
—
Nicht verwendet
46A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
46B
—
Nicht verwendet
47
—
Motorlüfterrelais
48
—
Starterrelais
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
PCM-Relais
56
—
Lüfterrelais
56A
—
Klimaanlagen-Magnetkupplungsrelais
56B
—
Nicht verwendet
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Ampere [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
30*
Starter-Magnetventil
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Sicherung des Antriebsstrang-Steuermodul (PCM)-Relais
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
Antiblockiersystem (ABS)-Modul
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM hält Strom, Tankentlüftungsventil-Magnetventil
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungs-Magnetventil
26
—
Nicht verwendet
27
20*
4×4-Modul
28
—
Nicht verwendet
29
30*
Scheibenwischer/Sprühdüse
30
—
Nicht verwendet
31
15*
Nebelscheinwerferbeleuchtung
32
—
Nicht verwendet
33
30*
Antiblockiersystem (ABS)-Modul
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerzug (rechts abbiegen)
39
15*
PCM-Stromversorgung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerzug (links abbiegen)
43
20*
Klimaanlagenrelaisspule, Motorsensoren, VMV-Magnetventil, AGR-Magnetventil, beheizter PVC
44
15*
Zündspule, Kondensator
45A
—
Nicht verwendet
45B
—
Nicht verwendet
46A
—
Klimaanlagenkupplungs-Magnetventil
46B
—
Nicht verwendet
47
—
PCM-Relais
48A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
Nicht verwendet
55
—
Lüfterrelais
56
—
Starterrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2010.
Der Sicherungskasten befindet sich auf der rechten Seite des Armaturenbretts hinter der Fußraumverkleidung.
Nummer Stromstärke [A] Beschreibung
1
5
Dimmschalter Armaturenbrett
2
10
Anhängerzugscheinwerfer
3
10
Rechtes Abblendlicht
4
10
Linkes Abblendlicht
5
30
Frontwischermodul (RUN/ACCY)
6
10
Radio (RUN/ACCY), Türschalterbeleuchtung
7
—
Nicht verwendet
8
10
Rückhaltesystem-Steuermodul (RCM), PADI (Beifahrerairbag-Deaktivierungsanzeige), Insassenklassifizierungssensor (OCS)
9
5
Airbag-Anzeige Armaturenbrett
10
10
Armaturenbrett (RUN/START), 4×4-Modul (RUN/START)
11
10
Sicherungskasten in der Kabine (Logikversorgung)
12
15
Satellitenradio, Audiophile-Subwoofer-Verstärker, Satellitenradio
13
15
Hupe, Innenbeleuchtung
14
15
Fernlicht, Fernlichtanzeige (Armaturenbrett)
15
—
Nicht verwendet
16
30 Sicherungen
Elektrische Fensterheber
17
15
Blinker/Warnblinkanlage
18
—
Nicht verwendet
19
20
Zentrale Hochbremsleuchte (CHMSL)/Bremsleuchten
20
10
Antiblockiersystem-Modul (ABS), Geschwindigkeitsregler-Modul, Rückfahrlichter, Gaspedal-Deaktivierungsschalter, elektronischer Blinker (Drehung)
21
5
Anlasserrelais-Spule
22
5
Radio (START)
23
30
Scheinwerfer (Abblend- und Fernlicht)
24
20
Radio-Batterieversorgung (B+)
25
—
Zubehörrelais (elektrische Fensterheber)
26
2
Tempomat-Überlastschalter
27
10
Klimaanlagenlüfter-/Mischklappenrelais
28
15
4×4-Modul-Batterieversorgung (B+)
29
20
Zigarettenanzünder, Diagnoseanschluss (OBD II)
30
5
Elektrische Spiegel
31
20
Frontlichter, Rücklichter, Kennzeichenbeleuchtung, Dimmer, Anhängerlichter
32
5
Bremslichtschalter (Logik)
33
5
Armaturenbrett-Batterieversorgung (B+)
34
20
Stromanschluss
35
15
Stromblockierung
Der Sicherungskasten befindet sich im Motorraum.
Nummer Stromstärke [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
30**
Anlassermagnet
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Antriebsstrang-Steuermodul (PCM)
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
Antiblockiersystem-Modul (ABS)
18
—
Nicht verwendet
19
20**
Motorlüfter
20
—
Nicht verwendet
21
10*
PCM hält Stromversorgung, Tankentlüftungsventil-Magnet
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsmagnetventil
26
—
Nicht verwendet
27
—
Nicht verwendet
28
—
Nicht verwendet
29
30*
Scheibenwischer/Sprühdüse
30
—
Nicht verwendet
31
—
Nicht verwendet
32
—
Nicht verwendet
33
30*
Antiblockiersystem-Modul (ABS)
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerzug (rechts abbiegen)
39
15*
PCM-Leistung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerzug (links abbiegen)
43
20*
Motorlüfterrelais-Spule, Klimaanlagenrelais, Motorsensoren, Dampfregelventil-Magnet
44
15*
Zündspule, Kondensator
45A
—
Nicht verwendet
45B
—
Nicht verwendet
46A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
46B
—
Nicht verwendet
47
—
Motorlüfterrelais
48
—
Anlasserrelais
49
—
Nicht verwendet
50
—
Nicht verwendet
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
PCM-Relais
56
—
Lüfterrelais
56A
—
Klimaanlagen-Magnetkupplungsrelais
56B
—
Nicht verwendet
* Mini-Sicherungen ** Maxi-Sicherungen
Nummer Stromstärke [A] Beschreibung
1
40**
Sicherungskasten in der Kabine
2
—
Nicht verwendet
3
40**
Sicherungskasten in der Kabine
4
—
Nicht verwendet
5
50**
Sicherungskasten in der Kabine
6
—
Nicht verwendet
7
30*
Anlassermagnet
8
—
Nicht verwendet
9
40**
Zündschlüssel
10
—
Nicht verwendet
11
30**
Sicherung des Antriebsstrang-Steuermoduls (PCM) Relais
12
—
Nicht verwendet
13
30**
Lüftermotor (Klimaanlage)
14
—
Nicht verwendet
15
—
Nicht verwendet
16
—
Nicht verwendet
17
40**
Antiblockiersystem-Modul (ABS)
18
—
Nicht verwendet
19
—
Nicht verwendet
20
—
Nicht verwendet
21
10*
PCM hält Stromversorgung, Tankentlüftungsventil-Magnet
22
—
Nicht verwendet
23
30*
Kraftstoffpumpenmotor, Kraftstoffeinspritzdüsen
24
—
Nicht verwendet
25
10*
Klimaanlagenkupplungsmagnetventil
26
—
Nicht verwendet
27
20*
4×4-Modul
28
—
Nicht verwendet
29
30*
Scheibenwischer/Sprühsystem
30
—
Nicht verwendet
31
15*
Nebelscheinwerfer
32
—
Nicht verwendet
33
30*
ABS-Modul
34
—
Nicht verwendet
35
—
Nicht verwendet
36
—
Nicht verwendet
37
—
Nicht verwendet
38
7,5*
Anhängerzug (rechts abbiegen)
39
15*
PCM-Leistung
40
—
Nicht verwendet
41
10*
Automatikgetriebe
42
7,5*
Anhängerzug (links abbiegen)
43
20*
Klimaanlagenrelais-Spule, Motorsensoren, Dampfregelventil-Magnet, AGR-Magnet, beheiztes PVC
44
15*
Zündspule, Kondensator
45A
—
Nicht verwendet
45B
—
Nicht verwendet
46A
—
Klimaanlagen-Magnetventil
46B
—
Nicht verwendet
47
—
PCM-Relais
48A
—
Kraftstoffpumpenrelais, Kraftstoffeinspritzdüsenrelais
48B
—
Nebelscheinwerferrelais
51
—
Nicht verwendet
52
—
Nicht verwendet
53
—
Nicht verwendet
54
—
Nicht verwendet
55
—
Lüfterrelais
56
—
Anlasserrelais
* Mini-Sicherungen ** Maxi-Sicherungen
Die Mazda B-Serie, hergestellt von 2001 bis 2010, ist ein robuster und zuverlässiger Pick-up, der sich aufgrund seiner Vielseitigkeit und Langlebigkeit großer Beliebtheit erfreute. Dieses Modell bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die ausreichend Leistung für Arbeit und Freizeit gewährleisten. Die Mazda B-Serie ist bekannt für ihre Fähigkeit, anspruchsvolles Gelände zu bewältigen, und bietet auch auf längeren Fahrten einen komfortablen Fahrkomfort. Der Innenraum ist praktisch und funktional, mit ausreichend Platz für Insassen und Ladung. Dieses Modell ist ideal für diejenigen, die ein zuverlässiges und langlebiges Fahrzeug für den täglichen Gebrauch und für abenteuerliche Ausflüge suchen.
Diese Seite zeigt den Sicherungskastenplan für das Modell Mazda B-Serie, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seinen Inhalt und seine korrekte Verwendung zu kennen.
