Mazda 2 DY (2003-2007) – Sicherungskasten
Mazda 2 – Sicherungskastenbelegung
Baujahr: 2003, 2004, 2005, 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 2 ist die Sicherung 4 im Sicherungskasten im Fahrgastraum.
Position der Steuergeräte
Beschreibung
| 1 | Klimaanlagensteuerung (im Heizungsbedienfeld) |
| 2 | Relais Klimaanlagen-/Heizungsgebläsemotor – hinter dem Armaturenbrett |
| 3 | Widerstand Heizungs-/Klimaanlagengebläsemotor – Beifahrerfußraum |
| 4 | Aufprallsensor (SRS), vorne |
| 5 | Diebstahlschutz-Steuergerät – hinter dem Armaturenbrett |
| 6 | Diebstahlwarnanlage |
| 7 | Batterie |
| 8 | Zentralverriegelung |
| 9 | Kupplungsaktuator-Steuergerät – Motorraum |
| 10 | Diagnosestecker (DLC) |
| 11 | Fensterhebersteuerung (im Schalter an der Fahrertür) |
| 12 | Widerstand Kühlgebläsemotor – Kühlerverkleidung |
| 13 | Nebelscheinwerferrelais |
| 14 | Sicherungskasten / Relais, Motorraum |
| 15 | Sicherungskasten / Relaisfeld 1 |
| 16 | Sicherungskasten / Relaisfeld 2 |
| 17 | Sicherungskasten / Relaisfeld 3 |
| 18 | Scheinwerfer-Neigungssteuerungsmotor, links |
| 19 | Scheinwerfer-Neigungssteuerungsmotor, rechts |
| 20 | |
| 21 | Hupe |
| 22 | Antenne am Wegfahrsperrenring – in der Nähe des Zündschlosses |
| 23 | Aktiviert das Blinkerschalterrelais |
| 24 | Armaturenbrett-Steuergerät (im Armaturenbrett) |
| 25 | Rückfahrlichtrelais |
| 26 | Heckscheibenwaschpumpe – integriert mit Frontscheibenwaschpumpe |
| 27 | Relais-Sicherungskasten – enthält: Relais Frontscheibenwischermotor, Relais Frontscheibenwaschpumpe, Relais Heckscheibenwischer/-wascher, Relais Hupe, Relais Front-/Heckscheinwerfer |
| 28 | Seitenaufprallsensor vorne links – unterer Teil der B-Säule |
| 29 | Seitenaufprallsensor vorne rechts – unterer Teil der B-Säule |
| 30 | Anlasserrelais |
| 31 | SRS-Elektroniksteuergerät |
| 32 | Getriebe-Elektroniksteuergerät – im Kupplungs-Elektroniksteuergerät |
| 33 | Getriebesteuerung – für das Getriebe |
| 34 | Getriebesteuerung – Automatikgetriebe-Wählhebel |
| 35 | Fahrzeuggeschwindigkeitssensor, mit ABS-System – ABS-Elektroniksteuergerät |
| 36 | Fahrzeuggeschwindigkeitssensor, ohne ABS-System – am Kontrollpunkt |
| 37 | Sensor für niedrigen Füllstand der Frontscheibenwaschflüssigkeit |
| 38 | Frontscheibenwaschpumpenmotor |
| 39 | Intermittierendes Scheibenwischerrelais – im Schalterblock |
Sicherungskasten im Fahrgastraum

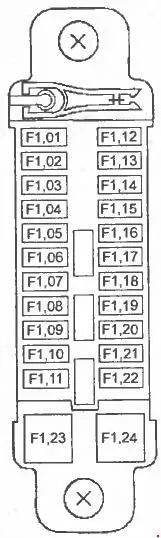

Hauptsicherungskasten
Befindet sich im unteren Teil des Armaturenbretts
Beschreibung
| F01 | Nicht verwendet |
| F02 | Nicht verwendet |
| F03 | 15A Innenbeleuchtung |
| F04 | 15A Zigarettenanzünder |
| F05 | 7,5A Elektrische Außenspiegelverstellung |
| F06 | Nicht verwendet |
| F07 | 10A Armaturenbrett |
| F08 | 20A Scheibenwischer und Frontscheibenwaschanlage |
| F09 | 10A Aktives Sicherheitssystem |
| F10 | 15A Motorsteuerungssystem |
| F11 | 15A Getriebesteuergerät |
| F12 | 30A Elektrische Fensterheber |
| F13 | Nicht verwendet |
| F14 | Nicht verwendet |
| F15 | Nicht verwendet |
| F 16 | 7,5A Anlasser |
| F17 | 7,5A Rückfahrlichter |
| F18 | 7,5A Armaturenbrettbeleuchtung |
| F19 | 7,5A Elektromagnetische Kupplung des Klimakompressors |
| F20 | 7,5A Klimaanlage |
| F21 | 10A Heckscheibenwischer und -waschanlage |
| F22 | 10A Heckscheibenheizung |
| F23 | Nicht verwendet |
| F24 | Nicht verwendet |

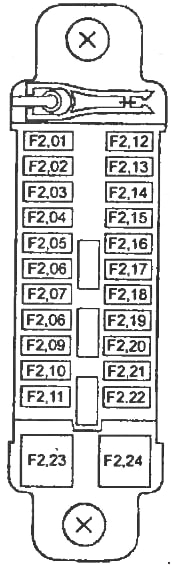

Zusätzlicher Sicherungskasten
Installiert hinter dem Fahrgastraum.
Beschreibung
| F01 | Nicht bewertet |
| F02 | 30A ABS |
| F03 | Nicht bewertet |
| F04 | 7,5A Generator |
| F05 | 20A Kraftstoffpumpe |
| F06 | 7,5A Motor- und Getriebe-Elektroniksteuergerät |
| F07 | 15A Luftmassenmesser, Motorsteuerungssystem |
| F08 | 20A Luftmassenmesser, Motorsteuerungssystem |
| F09 | 15A Bremslichter |
| F10 | 15A Alarm |
| F11 | Nicht bewertet |
| F12 | Nicht bewertet |
| F13 | Nicht verwendet |
| F14 | 15A TNS |
| F15 | 20A ABS |
| F 16 | 15A Beheizbare Spiegel |
| F17 | 10A Fernlicht (rechter Scheinwerfer) |
| F18 | 10A Fernlicht (linker Scheinwerfer) |
| F19 | 10A Abblendlicht (rechter Scheinwerfer) |
| F20 | 10A Abblendlicht (linker Scheinwerfer) |
| F21 | Nicht verwendet |
| F22 | Nicht verwendet |
| F23 | Nicht verwendet |
| F24 | Nicht verwendet |
Relaiskasten
Beschreibung
- Abblendlichtrelais
- Fernlichtrelais
- Kraftstoffpumpenrelais
- Diebstahlwarnrelais
- Motorsteuerungsrelais

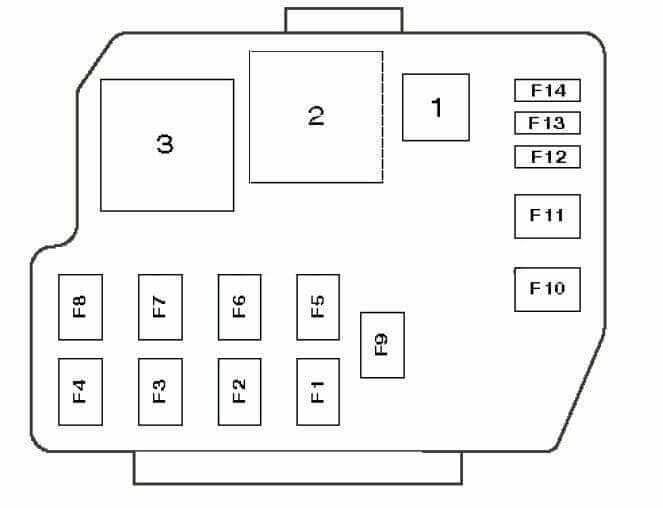

Sicherungskasten im Motorraum
Befindet sich neben der Batterie
Beschreibung
| 1 | Relais Drosselklappenventil vollständig geöffnet (Klimaanlage) |
| 2 | Relais Kühlgebläsemotor (hohe Geschwindigkeit) |
| 3 | Relais Kühlgebläsemotor |
| F1 | 50A Glühkerze (Diesel), Zusatzheizung |
| F2 | 40A Klimaanlage / Heizungsgebläsemotor |
| F3 | 50A Zündschalter |
| F4 | 50A Kühlgebläsemotor |
| F5 | 60A Automatische Kupplungssteuerung |
| F6 | 60A Zündschalter |
| F7 | 30A Scheinwerfer |
| F8 | 60A Motorsteuerung |
| F9 | 100A Batteriestromverteilung |
| F10 | 30A Beheizbare Heckscheibe |
| F11 | 60A Antiblockiersystem (ABS) |
| F12 | 20A Elektrische Fensterheber |
| F13 | 30A Zentralverriegelung |
| F14 | 15A Nebelscheinwerfer |
Über Mazda 2 DY (2003-2007)
Der Mazda 2 DY, hergestellt zwischen 2003 und 2007, ist ein kompakter Kleinwagen, der sich durch seine Praktikabilität und Zuverlässigkeit auszeichnet. Dieses Modell ist beliebt für seine Agilität und einfache Handhabung, was es ideal für den Stadtverkehr macht. Der Mazda 2 DY bietet verschiedene Motorisierungsoptionen, darunter Benzinmotoren mit einem Hubraum von 1,25 bis 1,6 Litern. Dank seiner Kompaktheit und des effizienten Kraftstoffverbrauchs wird dieses Modell oft von Fahrern gesucht, die ein wirtschaftliches und gleichzeitig stilvolles Fahrzeug suchen.
Sicherungskastenbelegung Mazda 2 DY
Diese Seite zeigt die Sicherungskastenbelegung für den Mazda 2 DY, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs und die ordnungsgemäße Funktion seiner elektrischen Komponenten.
