Opel/Vauxhall Movano (1997-2010)

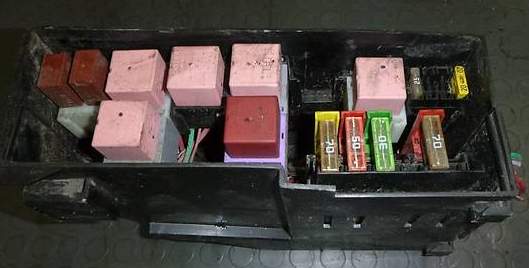

Motorraum
Befindet sich unter der Motorhaube links neben dem Armaturenbrett.
Typ 1
Typ 2
Typ 3
Schema
Relaisbeschreibung
- Relais Luftfederung R1
- Relais R2 für Motorbetrieb für G9T- und G9U-Motoren in Busausführung mit 16 Sitzen oder für Nachrüstung
- R3 Relais beheizbare Windschutzscheibe
- R4 Nicht verwendet
- R5 Nicht verwendet
- R6 Nicht verwendet
- R7 Relais Lüfter Kühlung 2 in Fahrzeugen mit Klimaanlage
- R8 Nicht verwendet
- R9 Zusatzheizungsrelais 3
- R10a Nicht verwendet
- R10b Nicht verwendet
- R11 Zusatzheizungsrelais 2
- Relais Motor-ECU R12
- R13 Zusatzheizungsrelais 1
- R14 Relais Motorlüfter Kühlung 1 in Fahrzeugen mit Heizung und Klimaanlage
- Relais Klimakompressor R15a
- R15b Relais Dieselheizung
Zweck der Sicherungen
Tabelle A (777)
- 70A Sicherung Stromversorgung Sicherungskasten im Fahrgastraum, Schalter Außenbeleuchtung und Blinker, Zündung
- 30A Sicherung Klimaanlagenbedienfeld
- 70A Sicherung Stromversorgung Sicherungskasten im Fahrgastraum, Schalter Außenbeleuchtung Blinker
- Nicht verwendet
- 70A Sicherung Stromversorgung Relais nach Einschalten 1, Relais Heckscheibenheizung, Sicherungskasten im Fahrgastraum
- 30A Sicherung Relais Luftfederung
- 70A Beheizte Sicherung Relais Windschutzscheibe
- 60A Sicherung Relais Leistung ABS ECU
Tabelle B (777)
- 70A Sicherung zur Stromversorgung der Zusatzheizung
- 50A Relais Elektrolüfter Motorkühlsystem 1, Relais niedrige Drehzahl Elektrolüfter Motorkühlsystem;
- 30A Relais Zusatzheizung 1
- 40A Nur für Motor ZD3: Relais Elektrolüfter Motorkühlsystem 2
- 70A Relais Zusatzheizung 2 und 3
- Relais Sicherung 30A für Getriebepumpengruppe
Tabelle A (597)
- 20A Sicherung Motorkreis
- 10A Sicherung Kraftstoffpumpenrelais
- Nicht verwendet
- 25A Einspritzsystem ECU
Tabelle B (597)
- 30A Relais Zusatzheizung 3
- 30A Relais Zusatzheizung 2
- 30A Relais Zusatzheizung 1
- 5A Sicherung zur Stromversorgung der Kontaktplatte für Nachrüstung
Fahrgastraum
Sicherungskasten

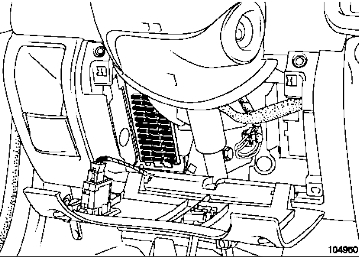

Befindet sich unter dem Armaturenbrett hinter der Schutzabdeckung.
Typ 1
Schema
Bestimmung
- F1 5A ECU, Anlasserrelais, Diagnosebuchse
- F2 10A UCH, Zigarettenanzünder erste Reihe, Zentralverriegelung, beheizbare Heckscheibe, Mindestgeschwindigkeitsregelung, Relais Nebelschlussleuchte, Klimaanlagenbedienfeld, Geschwindigkeitsregelung, Bremslichtschalter, Geschwindigkeitsregelung, Luftfederung, Scheinwerferwinkelregelung, Windschutzscheibenheizelement, ECU Parkassistent, Geschwindigkeitsregler, gesteuert von Federungs-ECU
- F3 30A Sicherung Scheibenwischer-/Wascherschalter, UCH
- F4 15A Sicherung Armaturenbrett, Airbag-ECU, Tachograph
- F5 15A Sicherung Bremslichtschalter, Lichtmaschine, Rückfahrlichtschalter, Rückfahrlichtrelais
- F6 15A Sicherung Scheibenwischer-/Wascherschalter, Scheibenwischermotor
- Sicherung ABS F7 5A, Fahrzeuggeschwindigkeitssensor
- F8 15A Relais Motorlüfter Kühlung, Relais Klimakompressor, Relais Dieselheizung
- F9 10A Sicherung Audiosystem, Multifunktionsdisplay, Radiotelefon-Schnittstelle, zentrale Kommunikationseinheit
- F10 30A Sicherung Klimaanlagenbedienfeld
- F11 10A Sicherung Zigarettenanzünder
- F12 15A Sicherung Zubehörsteckdose
- F13 5A Relais, Einspritzcomputer
- F14 5A Sicherung linkes Seitenlicht, linkes Rücklicht, linke Kennzeichenbeleuchtung, Anhängerkupplung, UCH, Audiosystem, Multifunktionsdisplay
- F15 5A Sicherung rechtes Seitenlicht, linkes Rücklicht, rechtes Kennzeichenlicht, Anhängerkupplung, Armaturenbrett
- F16 10A Sicherung linker Scheinwerfer (Abblendlicht), Schalter Scheinwerferwinkelregelung
- F17 10A Sicherung rechter Scheinwerfer (Abblendlicht)
- F18 10A Sicherung linker Scheinwerfer (Fernlicht), Armaturenbrett
- F19 10A Sicherung rechter Scheinwerfer (Fernlicht)
- F20 10A Sicherung Nebelschlussleuchte, Anhängerkupplung
- F21 15A Sicherung Hupe
- F22 5A Sicherung Heizelemente für Außenspiegel
- F2320A Sicherung für Enteisung der rechten Heckscheibe
- F24 20A Sicherung für Enteisung der linken Heckscheibe
- F25 Nicht verwendet
- F26 Nicht verwendet
- F27 5A Sicherung Federungsrelais
- F28 15A Sicherung Tachograph, Armaturenbrett, Alarmsirene, Diagnosebuchse, Diebstahlwarnsensor
- F29 10A Sicherung

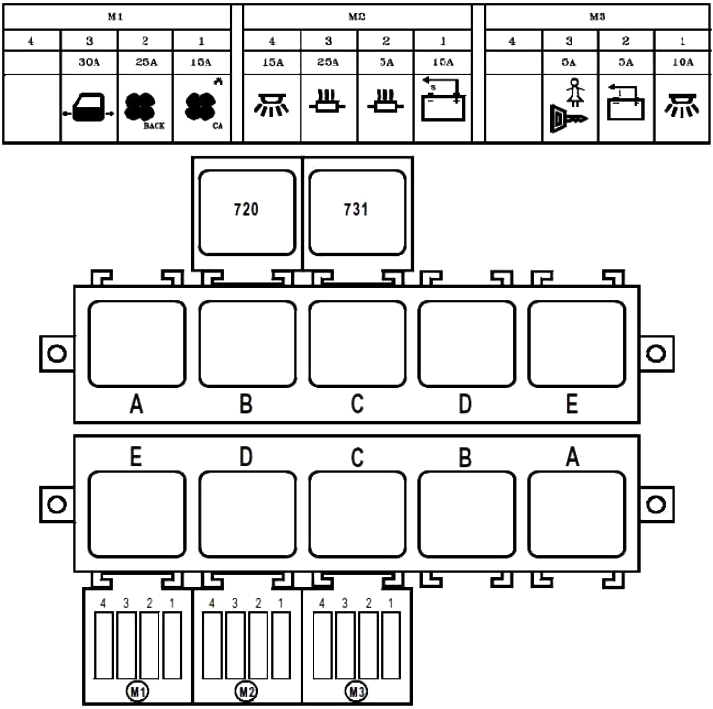

F1 25 Bus 9 Sitze: + Batteriestromversorgung vor Batterieunterbrechung Heizungsausgang F2 – Bus 9 Sitze: nicht verwendet F3 25 Bus 9 Sitze: Relais Kondensator F4 5 Bus 9 Sitze: + Batteriestromversorgung vor Batterieunterbrechung Heizungssteuerung Relais A + Nach Einschalten 1 b Nicht in Gebrauch C Lüftergeschwindigkeit Fahrgastraum 4 D Unterbrechung unabhängige Heizung mi Beheizbare Windschutzscheibe und Seitenspiegel R1 Bus 9 Sitze: Klimaanlage + Stromversorgung nach Einschalten R2 Bus 9 Sitze: Kondensator 720 Unterbrechung Klimaanlage 731 Beheizbare Windschutzscheibe Typ 2
Schema
Geschützte Schaltkreise
Modul 1 (M1) F1 15 Relais Kondensator F2 25 + Nach Zündrelais 2 F3 30 Stromversorgung elektrische Türen nach Batterieunterbrechung F4 – Nicht in Gebrauch Modul 2 (M2) F1 15 Relais Batterieunterbrechung F2 5 + Batteriestromversorgung vor Batterieunterbrechung Heizungssteuerung F3 25 + Batteriestromversorgung vor Batterieunterbrechung Heizungsausgang F4 15 Licht- und Fußraumbeleuchtung + Batteriestromversorgung nach Batterieunterbrechung Modul 3 (M3) F1 10 + Stromversorgung Zündrelais 2 (299-752) – elektrische Türen – Fahrgastraumbeleuchtung – Zentralverriegelung F2 5 Not-Aus – offener Schalter F3 5 Verriegelung Hecktüren + nach Einschalten F4 – Nicht in Gebrauch Relais 720 Unterbrechung Klimaanlage Obere Reihe A + Nach Einschalten 1 b Nebelscheinwerfer C Lüftergeschwindigkeit Fahrgastraum 4 D Unterbrechung unabhängige Heizung mi Beheizbare Windschutzscheibe und Seitenspiegel Untere Reihe A Batterieunterbrechung b Blockierung Batterieunterbrechung C + Nach Einschalten 2 D Verdampfer mi Kondensator Batteriesicherungen

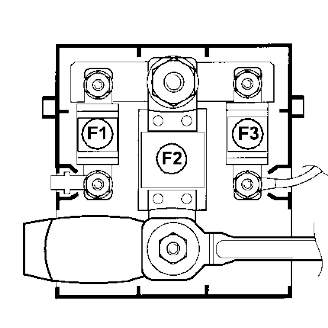

Diese Sicherungen befinden sich am Pluspol der Batterie.Schema
- F1 40A Sicherungskasten im Fahrgastraum
- F2 – 400A – Stromversorgung Sicherungskasten Leistungskreise, Anlassermotor, Startsystem
- F3 – 40A – Sicherung Relais Leistung Einspritzcomputer
