Seat Ateca (2016-2019) – Sicherungskastenbelegung

Baujahr: 2016, 2017, 2018, 2019.

Die Sicherung des Zigarettenanzünders (Steckdose) im SEAT Ateca ist die Sicherung Nr. 40 im Sicherungskasten des Armaturenbretts.


Farbcodierung der Sicherungen
Farbe Ampere-Wert
Schwarz 1
Violett 3
Hellbraun 5
Braun 7.5
Rot 10
Blau 15
Gelb 20
Weiß oder transparent 25
Grün 30
Orange 40


Position des Sicherungskastens

Fahrgastraum

Fahrzeuge mit Linkslenkung:
Der Sicherungskasten befindet sich hinter der Schublade.

Fahrzeuge mit Rechtslenkung:
Der Sicherungskasten befindet sich im Handschuhfach.

Den Öffnungsbegrenzer (A) in zwei Phasen abschrauben:
– zuerst den Begrenzer durch Ziehen entriegeln (Pfeil 1), dann vorsichtig nach rechts schieben (Pfeil 2). Den Führungsstift entfernen, wenn die Abdeckung in der normalen Öffnungsposition (30°) ist.
– Die seitlichen Scharniere (B) lösen, um die Abdeckung in ihrer zweiten Öffnungsposition (60°) zu lösen.

Sicherungskastenbelegungen

2016, 2017

Armaturenbrett

Detailansicht der Sicherungskastenbelegung im Armaturenbrett mit Öffnungsbegrenzer.

Nr Beschreibung Ampere [A]
Nr Beschreibung Ampere [A]
1 Adblue (SCR) 30
5 Übergang 5
6 Hebel Automatikgetriebe 5
7 Bedienfeld Klimaanlage und Heizung;

Heckscheibenheizung;

Standheizung.

 10
8 Diagnose;

Schalter Handbremse;

Lichtschalter;

Rückfahrlicht;

Innenbeleuchtung;

Fahrmodus.

 10
9 Lenksäule 5
10 Radioanzeige 7.5
12 Radio 20
14 Klimaanlagenlüfter 40
15 Entriegelung Lenksäule 10
16 Antennenanschlussbox 7.5
17 Armaturenbrett 5
18 Rückfahrkamera 7.5
19 Kessy 7.5
21 Steuergerät 4×4 Haldex 15
22 Anhänger 15
23 Rechte Scheinwerfer 40
2A Elektrisches Schiebedach 30
Nr Beschreibung Ampere [A]
25 Linke Tür 30
26 Sitzheizung 30
28 Anhänger 25
31 Linke Scheinwerfer 40
32 Steuergerät für Parkassistenz 7,5 / 10
33 Airbag 5
34 Rückfahrlichtschalter;

Klimasensor;

Elektrochromatischer Spiegel.

 7.5
35 Diagnose;

Scheinwerfersteuerung;

Scheinwerferregler.

 10
36 Frontkamera;

Radar.

 5/10
38 Anhänger 25
39 Rechte Tür 30
40 12V Steckdose 20
42 Zentralverriegelung 40
43 Innenbeleuchtung 30
44 Anhänger 15
45 Elektrischer Fahrersitz 15
47 Heckscheibenwischer 15
49 Starten;

Kupplungssensor.

 5
50 Elektrische Heckklappe 40
53 Beheizbare Heckscheibe 30

Motorraum

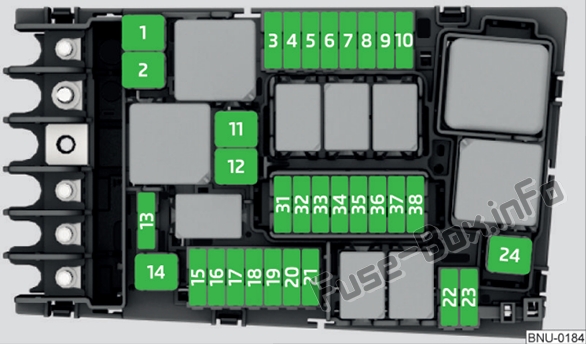

Sicherungskastenbelegung im Motorraum, relevant für den Kupplungssensor.

Nr Beschreibung Ampere [A]
Nr Beschreibung Ampere [A]
1 ESP-Steuergerät 40
2 ESP-Steuergerät 40
3 Motorsteuergerät (Diesel/Benzin) 30/15
4 Motorsensoren 5/10
5 Motorsensoren 10
6 Bremslichtsensor 5
7 Motorversorgung 10
8 Lambdasonde 10/15
9 Motor 5/20
10 Kraftstoffpumpensteuergerät 15/20
11 PTC 40
12 PTC 40
Nr Beschreibung Ampere [A]
13 Steuerung Automatikgetriebe 15/30
14 Beheizbare Windschutzscheibe 40
15 Hupe 15
17 Motorsteuergerät 7.5
18 Klemme 30 (positiver Bezugspunkt) 5
19 Frontscheibenwaschanlage 30
20 Alarmsignal 10
22 Motorsteuergerät 5
23 Starten 30
24 PTC 40
31 Hochdruckpumpe 15
33 Getriebepumpe 30
37 Standheizung 20


2018

Armaturenbrett

Übersicht der Sicherungsbelegung im Armaturenbrett, speziell für den Kupplungssensor.

Nr Beschreibung Ampere [A]
Nr Beschreibung Ampere [A]
1 Adblue (SCR) 30
5 Übergang 5
6 Hebel Automatikgetriebe 5
7 Bedienfeld Klimaanlage und Heizung;

Heckscheibenheizung;

Standheizung.

 10
8 Diagnose;

Schalter Handbremse;

Lichtschalter;

Rückfahrlicht;

Innenbeleuchtung;

Fahrmodus;

Beleuchteter Türeinstieg.

 10
9 Lenksäule 5
10 Radioanzeige 7.5
11 Linke Scheinwerfer 40
12 Radio 20
14 Klimaanlagenlüfter 40
15 Entriegelung Lenksäule 10
16 Anschlussbox. 7.5
17 Armaturenbrett 7.5
18 Rückfahrkamera 7.5
19 Elektrisches Schiebedach 7.5
21 Steuergerät 4×4 Haldex 15
22 Anhänger 15
23 Elektrisches Schiebedach 30
24 Rechte Scheinwerfer 40
25 Linke Tür 30
Leggere  SEAT Leon 5F (2013-2019) – Sicherungskasten
Nr Beschreibung Ampere [A]
26 Sitzheizung 30
27 Innenbeleuchtung 30
28 Anhänger 25
32 Steuergerät für Parkassistenz,

Frontkamera und

Radar.

 7,5 / 10
33 Airbag 5
34 Rückfahrlichtschalter;

Klimasensor;

Elektrochromatischer Spiegel;

Stromversorgung hinten (USB).

 7.5
35 Diagnose;

Scheinwerfersteuerung;

Scheinwerferregler.

 10
36 Rechter LED-Scheinwerfer 7.5
37 Linker LED-Scheinwerfer 7.5
38 Anhänger 25
39 Rechte Tür 30
40 12V Steckdose 20
42 Zentralverriegelung 40
43 Sitzverstellung 30
44 Anhänger 15
45 Elektrischer Fahrersitz 15
47 Heckscheibenwischer 15
49 Starten;

Kupplungssensor.

 5
50 Elektrische Heckklappe 40
52 Fahrmodus. 15
53 Beheizbare Heckscheibe 30

Motorraum

Detaillierte Ansicht der Sicherungen im Motorraum, bezogen auf den Kupplungssensor.


Nr Beschreibung Ampere [A]
Nr Beschreibung Ampere [A]
1 ESP-Steuergerät 25
2 ESP-Steuergerät 40
3 Motorsteuergerät (Diesel/Benzin) 30/15
4 Motorsensoren 5/10
5 Motorsensoren 7.5
6 Bremslichtsensor 5
7 Motorversorgung 10
8 Lambdasonde 10/15
9 Motor 10/20
10 Steuergerät Kraftstoffpumpe 15/20
11 PTC 40
12 PTC 40
Nr Beschreibung Ampere [A]
13 Automatikgetriebe-Steuerung 15/30
14 Beheizte Windschutzscheibe 40
15 Hupe 15
16 Kraftstoffpumpe 15/20
17 Motorsteuergerät 7.5
18 Klemme 30 (positiver Bezugspunkt) 5
19 Scheibenwaschanlage vorne 30
20 Alarmsignal 10
22 Motorsteuergerät 5
23 Starten 30
24 PTC 40
31 Hochdruckpumpe 15
37 Standheizung 20


2019

Armaturenbrett

Schaltplan des Sicherungskastens im Armaturenbrett, wichtig für den Kupplungssensor.


Nr Beschreibung Ampere [A]
Nr Beschreibung Ampere [A]
1 Adblue (SCR) 20
4 Alarmsignal 7.5
5 Übergang 7.5
6 Automatikgetriebehebel 7.5
7 Bedienfeld Klimaanlage und Heizung;

Heckscheibenheizung;

Standheizung.

 10
8 Diagnose;

Schalter elektronische Parkbremse;

Lichtschalter;

Rückfahrlicht;

Innenbeleuchtung;

Fahrmodus;

Türschwellenbeleuchtung.

 7.5
9 Lenksäule 7.5
10 Radioanzeige 7.5
11 Linke Scheinwerfer 40
12 Radio 20
14 Klimaanlagenlüfter 40
15 Entriegelung Lenksäule 10
16 Anschlussbox 7.5
17 Armaturenbrett;

OCU.

 7.5
18 Rückfahrkamera 7.5
19 Kessy 7.5
20 SCR;

Motorrelais, 1.5.

 10/15
21 Steuergerät 4×4 Haldex 15
22 Anhänger 15
23 Elektrisches Schiebedach 20
24 Rechte Scheinwerfer 40
Nr Beschreibung Ampere [A]
25 Linke Tür 30
26 Sitzheizung 30
27 Innenbeleuchtung 30
28 Anhänger 25
32 Steuergerät für Parkassistent,

Frontkamera und

Radar.

 7,5 / 10
33 Airbag 7.5
34 Rückfahrschalter;

Klimasensor;

Elektrochromatischer Spiegel;

Hintere Stromanschlüsse (USB).

 7.5
35 Diagnose;

Scheinwerfersteuerung;

Scheinwerferregler.

 7.5
36 Rechter LED-Scheinwerfer 7.5
37 Linker LED-Scheinwerfer 7.5
38 Anhänger 25
39 Rechte Tür 30
40 12V-Steckdose 20
42 Zentralverriegelung 40
43 30
44 Anhänger 15
45 Elektrischer Fahrersitz 15
47 Heckscheibenwischer 15
49 Starten;

Kupplungssensor.

 7.5
50 Elektrische Heckklappe 40
52 Fahrmodus. 15
53 Beheizte Heckscheibe 30
Hintere Stromanschlüsse (Sicherung im Kabel) 7.5

Motorraum

Schaltplan des Sicherungskastens im Motorraum, relevant für den Kupplungssensor.

Seat Ateca – Sicherungsplan

Baujahr: 2020.

Sicherung im Motorraum

Sicherung im Motorraum, Baujahr 2020, mit genauer Position.

Nummer Beschreibung / Ampere [A]
Nummer Beschreibung / Ampere [A]
1 ESP-Steuergerät 25
2 ESP-Steuergerät 40/60
3 Motorsteuergerät (Diesel / Benzin) 30/15
4 Motorsensoren 7,5/10
5 Motorsensoren 10
6 Bremslichtsensor 7,5
7 Motorversorgung 10
8 Lambdasonde 10
9 Motor 20
10 Kraftstoffpumpen-Steuergerät 15/20
11 PTC 40
12 PTC 40
Leggere  Seat Leon II (2005-2012) – Batterie
Nummer Beschreibung / Ampere [A]
13 Getriebepumpe 15/30
14 Beheizte Windschutzscheibe 50
15 Hupsignal 15
16 Benzinpumpe 20
17 Motorsteuergerät 7,5
18 Klemme 30 (positiv) 7,5
19 Scheibenwaschanlage 30
21 Steuergerät Automatikgetriebe 15/30
22 Motorsteuergerät 7,5
23 Starten 30
24 PTC 40
36 Linker LED-Scheinwerfer 15
37 Standheizung 20
38 Rechter LED-Scheinwerfer 15

Sicherung im Fahrgastraum

Sicherung im Fahrgastraum, Baujahr 2020, für Innenraumfunktionen.

Nummer Beschreibung / Ampere [A]
Nummer Beschreibung / Ampere [A]
1 Adblue (SCR) 20
4 Akustisches Warnsignal 7,5
5 Türen 7,5
6 Hebel Automatikgetriebe 7,5
7 Bedienfeld Klimaanlage und Heizung;

Heckscheibenheizung;

Zusatzheizung.

 10
8 Diagnose;

Schalter elektronische Parkbremse;

Lichtschalter;

Rückfahrlicht;

Innenbeleuchtung;

Fahrmodus;

Schwellerbeleuchtung;

Regensensor.

 7,5
9 Lenksäule;

Kühlmittelpumpe (T2C).

 7,5
10 Radio-Display 7,5
11 Lichter links 40
12 Radio 20
13 Gurtstraffer Fahrer und Beifahrer 25
14 Klimaanlagenlüftung 40
15 Entriegelung Lenksäule 10
16 Kommunikationszentrale 7,5
17 Instrumententafel;

OCU-Einheit.

 7,5
18 Rückfahrkamera und Umfeldkamera 7,5
19 Kessy 7,5
20 SCR;

Motorrelais, 1,5.

 10/15
21 Steuergerät Kupplung 4×4 Haldex 15
22 Anhänger 15
23 Elektrisch betätigtes Dach 30
Nummer Beschreibung / Ampere [A]
24 Lichter rechts 40
25 Türen links 30
26 Sitzheizung 30
27 Innenbeleuchtung 30
28 Anhänger 25
31 Steuergerät Heckklappe 30
32 Steuergerät Parkassistent;

Frontkamera und Radar.

 7,5/10
33 Airbag 7,5
34 Rückfahrschalter;

Klimaanlagensensor;

Elektrochromatischer Spiegel;

Stromanschlüsse hinten (USB).

 7,5
35 Diagnose;

Scheinwerfersteuergerät;

Scheinwerferhöhenverstellung.

 7,5
38 Anhänger 25
39 Türen rechts 30
40 12 V Stromversorgung 20
41 Gurtstraffer Fahrer und Beifahrer 25
42 Zentralverriegelung 40
43 Beats Audio CAN und MOST. 40
44 Anhänger 15
45 Elektrisch verstellbarer Fahrersitz 15
46 USB-Anschluss 7,5
47 Heckscheibenwischer 15
49 Starten; Kupplungssensor 7,5
52 Fahrmodus. 15
53 Heckscheibenheizung 30
Integrierte Sicherung / Ampere [A]
Steckdose hinten 230 V 30

Sicherungs- und Relaisplan – Seat Ateca

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2021.

Farben der Sicherungen

Farbe Ampere [A]
schwarz 1
violett 3
hellbraun 5
braun 7.5
rot 10
blau 15
gelb 20
weiß oder transparent 25
grün 30
orange 40

Sicherungskasten im Innenraum

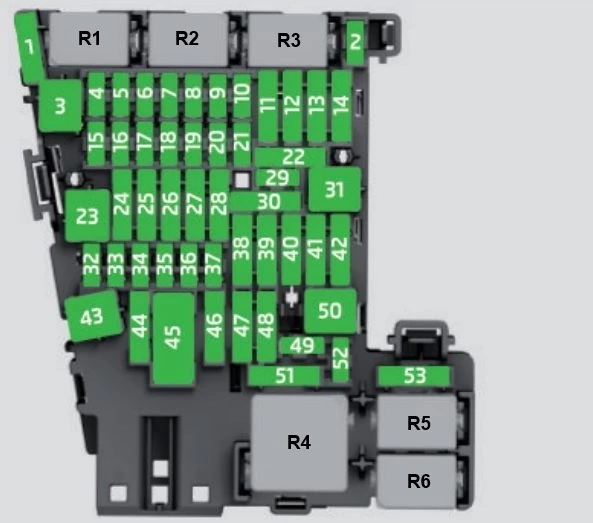

Sicherungskasten im Innenraum des Fahrzeugs, Modelljahr 2021.

Nummer Beschreibung und Ampere
Nummer Beschreibung und Ampere
1 AdBlue (SCR) 20
4 Hupe 7,5
5 Gateway 7,5
6 Wählhebel Automatikgetriebe 7,5
7 Bedienfeld Klimaanlage und Heizung;

Heckscheibenheizung;

Standheizung.

 10
8 Diagnose;

Elektronischer Schalter Feststellbremse;

Lichtschalter;

Rückfahrscheinwerfer;

Innenbeleuchtung;

Fahrmodus;

Beleuchtete Türeinstiegsleiste;

Regensensor

 7,5
9 Lenksäule;

Kühlmittelpumpe (T2C).

 7,5
10 Radio-Display 7,5
11 Linke Scheinwerfer 40
12 Radio 20
13 Gurtstraffer Fahrer und Beifahrer 25
14 Klimaanlagenlüfter 40
15 Entriegelung Lenksäule 10
16 Kommunikationsbox 7,5
17 Instrumententafel, OCU 7,5
18 Rückfahrkamera und Annäherungskamera 7,5
19 Kessy 7,5
20 SCR, Motorrelais, 1,5 10/15
21 Steuergerät Haldex 4×4 15
22 Anhänger 15
23 Elektrisches Dach 30
Leggere  Seat Cordoba I Facelift (1999-2002) – Batterie
Nummer Beschreibung und Ampere
24 Rechte Scheinwerfer 40
25 Linke Tür 30
26 Sitzheizung 30
27 Innenbeleuchtung 30
28 Anhänger 25
31 Steuergerät Heckklappe 30
32 Steuergerät Parklenkassistent, Frontkamera und Radar 7,5/10
33 Airbag 7,5
34 Rückfahrschalter;

Klimasensor;

Elektrochromatischer Spiegel;

Steckdosen hinten (USB).

 7,5
35 Diagnose, Scheinwerfersteuerung;

Scheinwerferregler.

 7,5
38 Anhänger 25
39 Rechte Tür 30
40 12V Steckdosen 20
41 Gurtstraffer Fahrer und Beifahrer 25
42 Zentralverriegelung 40
43 Überwindet CAN- und MOST-Signal. 40
44 Anhänger 15
45 Elektrischer Fahrersitz 15
46 USB-Buchse 7,5
47 Heckscheibenwischer 15
49 Anlassermotor; Kupplungssensor 7,5
52 Fahrmodus. 15
53 Beheizbare Heckscheibe 30

Sicherung linear/Ampere
Steckdosen hinten 230 V 30

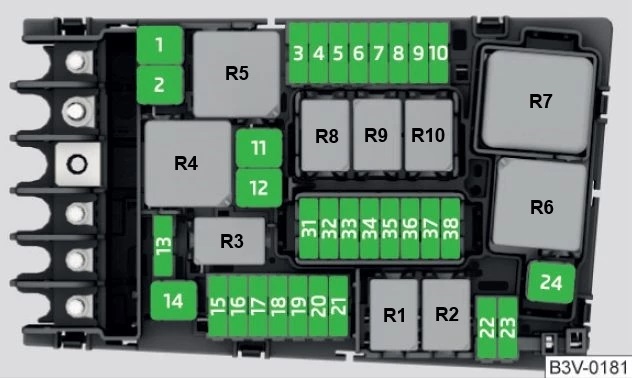

Sicherungskasten im Motorraum

Sicherungskasten im Motorraum, relevant für den Scheinwerferregler.

Nummer Beschreibung und Ampere
Nummer Beschreibung und Ampere
1 ESP-Steuergerät 25
2 ESP-Steuergerät 40/60
3 Motorsteuergerät (Diesel/Benzin) 30/15
4 Motorsensoren 7,5/10
5 Motorsensoren 10
6 Bremslichtsensor 7,5
7 Motorversorgung 10
8 Lambdasonde 10
9 Motor 20
10 Steuergerät Kraftstoffpumpe 15/20
11 PTC 40
12 PTC 40
Nummer Beschreibung und Ampere
13 Getriebepumpe 15/30
14 Beheizbare Windschutzscheibe 50
15 Hupe 15
16 Kraftstoffpumpe 20
17 Motorsteuergerät 7,5
18 Anschluss 30 (positive Referenz) 7,5
19 Scheibenwaschanlage 30
21 Steuergerät Automatikgetriebe 15/30
22 Motorsteuergerät 7,5
23 Anlassermotor 30
24 PTC 40
36 Linker LED-Scheinwerfer 15
37 Standheizung 20
38 Rechter LED-Scheinwerfer 15

Über Seat Ateca (2016-2021)

Der Seat Ateca ist ein kompaktes SUV, das von 2016 bis 2021 produziert wurde. Dieses Modell zeichnet sich durch ein modernes Design, einen geräumigen Innenraum und fortschrittliche Technologien aus, die eine komfortable und sichere Fahrt gewährleisten. Der Seat Ateca bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Dank seiner Fahreigenschaften und Vielseitigkeit ist der Ateca eine beliebte Wahl für diejenigen, die ein zuverlässiges und stilvolles Fahrzeug suchen.

Sicherungskastenplan Seat Ateca

Diese Seite zeigt den Sicherungskastenplan für das Modell Seat Ateca, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich in diesem Fahrzeug typischerweise im Fahrgastraum und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement zur Aufrechterhaltung der Sicherheit und Funktionalität der elektrischen Komponenten in Ihrem Fahrzeug.

Post correlati:

  1. Seat Cordoba (1993-2007) – Sicherungskasten
  2. Seat Alhambra II (ab 2010) – Batterie
  3. Seat Altea (2004-2015) – Batterien
  4. Seat Cordoba I (1993-1999) – Batterie
  5. SEAT Alhambra 7M (1996-2010) – Sicherungskasten
  6. SEAT Toledo NH (2012-2019) – Sicherungskasten
  7. Sitz Toledo II (1999-2004) – Sicherungskasten
  8. Seat Mii (2011-2019) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
