KIA Cadenza IG (2017-2018) – Sicherungskasten
KIA Cadenza (IG) (2017-2018) – Sicherungsplan
Baujahr: 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im KIA Sorento (2018) ist die Sicherung F37 im Sicherungskasten (PCB-Block).

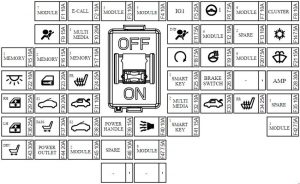

Sicherungskasten Armaturenbrett
| Nr. | Amp [A] | Beschreibung |
| F1 | 10 | Fahrertürmodul;
Beifahrertürmodul. |
| F2 | 10 | MTS E-Call Modul |
| F3 | 10 | Bremslichtschalter;
BCM; Sportmodus-Schalter. |
| F4 | 10 | Konsolenschalter;
Toter-Winkel-Erkennungsradar links und rechts; BCM; Intelligenter Tempomat; Kraftstoff- und Kofferraumöffnungsschalter; Spurverlassenswarnung. |
| F5 | 25 | E/R-Steckverbinderblock (Sicherung F36, F41, F42) |
| F6 | 7.5 | MDPS-Einheit |
| F7 | 10 | Klimaanlagenschalter;
Klimaanlagen-Steuermodul; Elektrochromatischer Spiegel; Scheinwerfer links / rechts; Modul zur automatischen Scheinwerfernivellierung; Steuermodul für die Sitzheizung vorne; Steuermodul für die Sitzbelüftung vorne; Steuermodul für die Sitzheizung hinten; A/V & Navigations-Haupteinheit; E-Call MTS-Modul; Fahrer-IMS-Modul; ATM-Getriebehebelanzeige; Universeller Steueranschluss. |
| F8 | 10 | Anzeigetafel;
Head-Up-Display. |
| F9 | 15 | SRS-Steuermodul |
| F10 | 20 | IGPM (Sicherung F32);
Audio-Haupteinheit; A/V und Navigation. |
| F11 | 7.5 | Klimaanlagenschalter;
Anzeigetafel, |
| F12 | 10 | Modul für intelligente Schlüsselsteuerung;
Wegfahrsperrenmodul, |
| F13 | 10 | Reserve |
| F14 | 7.5 | Klimaanlagenschalter;
Klimaanlagen-Steuermodul; Ionizer; E/R-Steckverbinderblock (RLY.I). |
| F15 | 10 | Head-Up-Display;
Anzeigetafel; Kabelloses Ladegerät; Analoguhr; BCM; Regensensor; Fahrertürmodul; Elektrisches Kofferraummodul; Beifahrertürmodul; Klimaanlagenschalter; Klimaanlagen-Steuermodul; Sicherheitsanzeige. |
| F 16 | 15 | Fahrertürmodul |
| F17 | 10 | Beifahrertürmodul |
| F18 | 7.5 | Motorenbrückenbereichsschalter;
ECM / PCM. |
| F19 | 15 | BCM |
| F20 | 7.5 | Rundumsicht-Einheit;
Steuermodul für die Sitzheizung hinten; Steuermodul für die Sitzheizung vorne; Steuermodul für die Sitzbelüftung vorne. |
| F21 | 15 | Multifunktionsschalter |
| F22 | 10 | Handschuhfachlampe;
Beifahrerfußraumlampe; Fahrerfußraumlampe; Kofferraumlampe; Toilettenlampenschalter vorne links und rechts; Obere Konsolenlampe, Innenlampe; Personenlampe hinten links und rechts. |
| F23 | 20 | Türverriegelungs- und Entriegelungsrelais |
| F24 | 25 | Steuermodul für die Sitzheizung vorne;
Steuermodul für die Sitzbelüftung vorne. |
| F25 | 10 | Start/Stopp-Tastschalter |
| F26 | 10 | Bremslichtschalter;
Wegfahrsperrenmodul; Modul für intelligente Schlüsselsteuerung. |
| F27 | – | – |
| F28 | 30 | AMP |
| F29 | 25 | Modul für elektrische Fensterheber Beifahrerseite;
Fensterschalter hinten rechts |
| F30 | 20 | Steuereinheit Schiebedach (Glas) |
| F31 | 10 | Kofferraumrelais;
Kraftstoff- und Kofferraumöffnungsschalter; E/R-Steckverbinderblock (RLY.H). |
| F32 | 10 | Monitor vorne |
| F33 | 30 | Kofferraummodul Leistung |
| F34 | 25 | Steuermodul für die Sitzheizung hinten |
| F35 | 10 | Reserve |
| F36 | 25 | Fensterschalter hinten links;
Fahrerfenstermodul |
| F37 | 30 | Schalter für manuelle Sitzverstellung Beifahrer |
| F38 | 20 | Steuereinheit Schiebedach (Rollo) |
| F39 | 15 | Nicht verwendet |
| F40 | 10 | Relais Diebstahlwarnhorn |
| F41 | 15 | Smart Key Steuermodul |
| F42 | 7.5 | Datenverbindungsstecker;
Warnblinkschalter; Konsolenschalter. |
| F43 | 30 | Schalter für manuellen Fahrersitz;
Fahrer-IMS-Modul. |
| F44 | 20 | Steckdose vorne |
| F45 | 10 | Konsolenschalter Rücksitz;
AMP; Rundumsichtmodul; BCM; E-Call MTS-Modul; Klimaanlagen-Steuermodul; Analoguhr; Kabelloses Ladegerät; Klimaanlagenschalter; Modul für intelligente Schlüsselsteuerung; Audio; Monitor vorne; AA / & Navigations-Haupteinheit; E/R-Steckverbinderblock (RLY.5). |
| F46 | 10 | Reserve |
| F47 | 7.5 | BCM;
Modul für intelligente Schlüsselsteuerung. |
Sicherungsplan im Motorraum
| Nr. | Amp [A] | Beschreibung |
| F1 | 80 | MDPS-Einheit |
| F2 | 60 | IGPM (Sicherung F28, IPS1, IPS3, IPS5, IPS8) |
| F4 | 50 | E/R-Steckverbinderblock (RLY.1) |
| F5 | 50 | IGPM (Sicherung F42, IPS2, IPS4, IPS6, IPS7) |
| F6 | 50 | E/R-Steckverbinderblock (RLY.12) |
| F7 | 40 | ESP-Steuermodul |
| F9 | 40 | Nicht verwendet |
| F10 | 30 | Ohne Smart Key: b
E/R-Steckverbinderblock (RLY.6); Zündschalter; Mit Smart Key: E/R-Steckverbinderblock (RLY.6), PCB-Block, (Relais IG2). |
| F12 | 80 | PCB-BLOCK
(Sicherung F39, F38, F47, F52, Motorrelais) |
| F13 | 60 | IGPM
(Sicherung F29, F30, F31, F33, F34, F36, F37, F38, F40, F43) |
| F14 | 60 | E/R-Steckverbinderblock (RLY.2, RLY.3) |
| F 16 | 50 | IGPM (Sicherung F23, F24, F25, F26, F41,
Autocut Leckstromrelais). |
| F17 | 40 | E/R-ANSCHLUSSBLOCK (RLY.5) |
| F19 | 40 | Ohne Smart Key:
Zündschalter mit Smart Key: PCB-Block, (IG1, ACC-Relais) |
| F20 | 30 | ESP-Steuermodul;
Universeller Steueranschluss. |
| F22 | 30 | E/R-Steckverbinderblock (RLY.8) |
| F23 | 40 | Nicht verwendet |
| F24 | 15 | TCM |
| F25 | 10 | Intelligenter Tempomat |
| F26 | 10 | Batteriesensor |
| F27 | 20 | E/R-Steckverbinderblock (RLY.9) |
| F28 | 10 | E/R-Steckverbinderblock (RLY.7) |
| F29 | 20 | Nicht verwendet |
| F30 | 20 | Nicht verwendet |
| F31 | 10 | Klimaanlagen-Steuermodul |
| F32 | 10 | BCM |
| F33 | 10 | Klimaanlagenschalter;
Außenspiegel Fahrer- und Beifahrerseite. |
| Relais | ||
| RLY.01 | Lüfterrelais | |
| RLY.02 | Kühlerlüfterrelais 1 | |
| RLY.03 | Kühlerlüfterrelais 2 | |
| RLY.04 | E-Cvvt Relais | |
| RLY.05 | Leistungsausgangsrelais | |
| RLY.06 | Startrelais | |
| RLY.07 | B.UP Relais | |
| RLY.08 | H/LAMP Wischerrelais | |
| RLY.09 | Frontscheibenheizungsrelais | |
| RLY.11 | Kraftstoffnachfüllrelais | |
| RLY.12 | Heckscheibenheizungsrelais | |

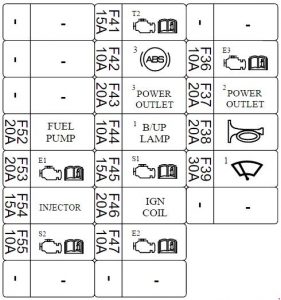

PCB-Block (Sicherungsplan im Motorraum)
| Nr. | Amp [A] | Beschreibung |
| F36 | 10 | ECM |
| F37 | 20 | Steckdose vorne und Zigarettenanzünder |
| F38 | 20 | PCB-Block (Hupenrelais) |
| F39 | 30 | PCB-Block (Wischerleistungsrelais) |
| F41 | 15 | TCM, Motorenbrückenbereichsschalter |
| F42 | 10 | ESP-Steuermodul |
| F43 | 20 | Steckdose hinten |
| F44 | 10 | Elektrochromatischer Spiegel;
Monitor vorne; Audio; Rückleuchte kombiniert (IN) links und rechts; MTS E-Call Modul. |
| F45 | 15 | Sauerstoffsensor Nr. 1 ~ Nr. 4 |
| F46 | 20 | Starter Nr. 1 ~ Nr. 6 |
| F47 | 10 | ECM |
| F52 | 20 | PCB-Block (Kraftstoffpumpenrelais) |
| F53 | 20 | ECM |
| F54 | 15 | Nicht verwendet |
| F55 | 10 | Elektromagnetisches Ventil mit variabler Leistung Nr. 1, Nr. 2;
Elektronischer Thermostat; Elektromagnetisches Ventil zur Gebläsesteuerung; Elektromagnetisches Ventil Öldruck; Ölregelventil Nr. 1 ~ Nr. 4; E/R-Steckverbinderblock (RLY.2, RLY.3); Platinenblock (Kraftstoffpumpenrelais). |

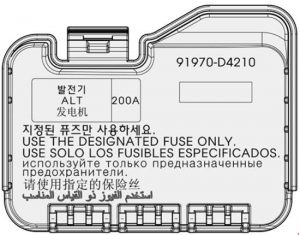

Hauptsicherung
