KIA Cadenza VG (2011-2016) – Sicherungskasten
KIA Cadenza VG (2011-2016) – Sicherungskastenbelegung
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im KIA Sportage 3 (SL) (2010-2015) ist die CIGAR-Sicherung im Sicherungskasten.

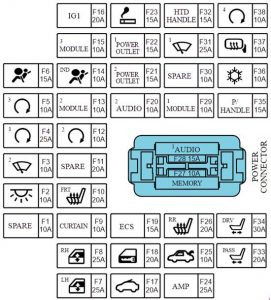

Sicherungskasten Armaturenbrett (2011)
| Nr. | A | Sicherung | Geschützter Stromkreis |
| F1 | 10 | – | – |
| F2 | 10 | STATION SX | ICM-Relais-Sicherungskasten (Relais für automatische Kabinenlampenabschaltung) |
| F3 | 10 | TERGICRISTALLO 2 | IPM (Fensterwaschschalter), Multifunktionsschalter (Scheibenwischer) Fensterwaschmotor |
| F4 | 25 | PDM 1 | PDM |
| F5 | 10 | PDM 3 | PDM, Smart Key Steuermodul |
| F6 | 15 | BAGAGLIO | SRS-Steuermodul |
| F7 | 25 | P / WDW SX | Fahrersicherheitsfenstermodul, Umgebungslicht hintere Tür SX, Umgebungslicht Fahrertür, elektrischer Fensterheberschalter hinten SX |
| F8 | 25 | P / WDW DX | Beifahrertürmodul. Umgebungslicht Beifahrertür, Umgebungslicht hintere Tür DX, elektrischer Fensterheberschalter hinten DX |
| F9 | 10 | CORTINA | Fahrer-/Beifahrertürmodul, Heckrollo-Modul |
| F10 | 20 | S / H RISCALDATORE FRT | Fahrer-/Beifahrer-CCS-Steuermodul, Fahrer-/Beifahrer-Sitzheizungsmodul |
| F11 | 20 | – | – |
| F12 | 10 | PDM 2 | FOB-Unterstützung, PDM, Start-Stopp-Tastenschalter, Smart Key Control-Modul |
| F13 | 10 | MODUL 2 | ATM-Getriebeschalthebelbeleuchtung, Multifunktionsschalter Armaturenbrett (Fernbedienung), Neigungs- und Teleskopmodul, Scheinwerfer-Nivellieraktuator SX/DX, automatisches Scheinwerfer-Nivellier-Modul, IMS-Steuermodul, Scheinwerfer-Nivellier-Schalter, CCS-Frontschalter, Frontsitzheizungsschalter, Fahrer-/Beifahrer-CCS-Steuermodul, Fahrer-/Beifahrer-Sitzheizungsmodul, Heck-Sitzheizungsmodul SX/DX, Heck-Sitzheizungsschalter, Fahrer-/Beifahrertürmodul, elektrochromatischer Spiegel, LDWS-Kameramodul, Komfortlampe (Deluxe-Typ) |
| F14 | 10 | A / BAG IND | Armaturenbrett (Airbag-Anzeige) |
| F15 | 10 | MODUL 3 | ABS-Steuermodul, ESP-Steuermodul, ESP-Schalter-Neigungssensor, Lenkwinkelsensor |
| F 16 | 20 | IG 1 | Sicherungskasten und Relais E / R (Sicherung – F10, F11, F12) |
| F17 | 20 | TETTO SOLARE | Panoramadach mit Öffnung |
| F18 | 20 | DR LOCK | Fahrertürmodul |
| F19 | 15 | ECS | ICM-Relais-Sicherungskasten (Relais Nebelschlussleuchten) |
| F20 | 10 | AUDIO 2 | Audio, Audiomonitor, Verstärker, PDM-Deckenlampenschalter, Smart Key Steuermodul |
| F21 | 15 | USCITA ALIMENTAZIONE 2 | Konsolen-Stromausgang |
| F22 | 15 | USCITA ALIMENTAZIONE 1 | (Nicht verwendet) |
| F23 | 15 | C / ACCENDINO | Zigarettenanzünder vorne |
| F24 | 25 | AMP | Verstärker |
| F25 | 10 | BAULE AUTO | Kofferraumdeckelrelais, Kofferraum-Hauptschalter, Tankklappenschalter Kofferraumdeckel |
| F26 | 20 | S / H RISCALDATORE RR | Sitzheizungsmodul hinten SX/DX |
| F27 | 10 | MEMORIA CONNESSIONE ALIMENTAZIONE | Fahrer-/Beifahrer-Fußraumbeleuchtung, Dateninterface-Anschluss, Auto-Licht- und Fotosensor, Armaturenbrett (MICOM, IND.) Heckrollo-Modul, Türwarnschalter, Dekorationslicht SX/DX/Mitte, Neigungs- und Teleskopmodul, Klimaanlagen-Steuermodul, Kreuzungsleuchte (Deluxe-Typ), Kratzschutzleuchte Fahrer-/Beifahrertür, IMS-Steuermodul, Fahrer-/Beifahrertürleuchte, Fahrer-/Beifahrertürmodul, Radioempfänger, Kofferraumbeleuchtung |
| F28 | 15 | CONNESSIONE ALIMENTAZIONE AUDIO 1 | Audio, Audiomonitor |
| F29 | 10 | MODULO 1 | PDM, Heckrollo-Modul, Panoramadach mit Regensensor, ICM-Relais-Sicherungskasten (Scheinwerferwischerrelais) |
| F30 | 10 | – | – |
| F31 | 25 | TERGICRISTALLO 1 | Frontscheibenwischermotor, Multifunktionsschalter (Scheibenwischer), Sicherungskasten und Relais E / R (RLY. 11. RLY. 12) |
| F32 | 15 | SUPPORTO HTD | Beheiztes Lenkrad |
| F33 | 20 | P / SEAT PASS | Manueller Beifahrerschalter |
| F34 | 30 | P / SEAT DRI | Fahrer-Lordosenstützschalter, Fahrer-Sitzkissenverlängerungsschalter, manueller Fahrerschalter, IMS-Steuermodul |
| F35 | 15 | P / SUPPORTO | Schlüsselmagnet, Neigungs- und Teleskopmodul, Sportmodus-Schalter |
| F36 | 10 | A / CON | Klimaanlagen-Steuermodul, Ionisator, Sicherungskasten und Relais E / R (RLY.14) |
| F37 | 10 | HTD MRR | Elektrischer Außenspiegel Fahrer/Beifahrer, Klimaanlagen-Steuermodul |
| F38 | 10 | INIZIO | [Ohne Smart Key] Zündschalter, E / R Diebstahlwarnrelais, Sicherungskasten und Relais (RLY. 3-G4KE, RLY 6-G6DC) [Mit Smart Key] PDM, Sicherungskasten und Relais E / R (RLY 6) |

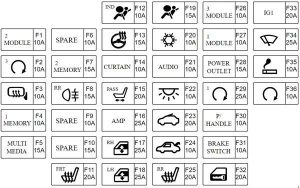

Sicherungskasten Armaturenbrett (2012-2016)
| Nr. | A | Geschützter Stromkreis |
| F1 | 10 | Neigungs- und Teleskopmodul, Armaturenbrett, ATM-Getriebeschalthebelanzeige, Fahrer-/Beifahrer-Sitzheizungsmodul, Heck-Sitzheizungsmodul SX/DX, IMS-Steuermodul, Heck-Einparkhilfesensor SX/DX, Heck-Einparkhilfesensor SX/DX (Mitte), AMP, Konsolenschalter, Front-Einparkhilfesensor SX/DX (zentral), Fahrer-/Beifahrertürmodul, LDWS-Kameramodul, elektrochromatischer Spiegel, Begrüßungsleuchte, MTS-Modul, Fahrer-/Beifahrer-CCS-Steuermodul, Scheinwerfer-Nivellierschalter, automatisches Scheinwerfer-Nivellier-Modul, Front-Einparkhilfesensor SX/DX, Multifunktionslenkungsanschluss, Klimaanlagen-Steuermodul, adaptives Frontbeleuchtungsmodul, linker/rechter Frontscheinwerfer, linker/rechter Scheinwerfer-Nivellieraktuator |
| F2 | 10 | Smart Key Control-Modul |
| F3 | 10 | Elektrischer Außenspiegel Fahrer, elektrischer Außenspiegel Beifahrer, Klimaanlagen-Steuermodul |
| F4 | 10 | Automatischer Licht- und Fotosensor, Dateninterface-Anschluss, Fahrer-/Beifahrer-Fußraumbeleuchtung, Armaturenbrett, Analoguhr, Heckrollo-Modul, Klimaanlagen-Steuermodul, Begrüßungsleuchte, Fahrer-/Beifahrertürmodul, Reifendrucküberwachungsmodul |
| F5 | 15 | MTS-Modul, Audio-Haupteinheit, A/V und Navigation, Frontmonitor |
| F6 | 10 | – |
| F7 | 15 | RF-Empfänger |
| F8 | 15 | ICM-Relais-Sicherungskasten (Relais Nebelschlussleuchten) |
| F9 | 10 | – |
| F10 | 15 | – |
| F11 | 20 | Fahrer-/Beifahrer-Sitzheizungsmodul, Fahrer-/Beifahrer-CCS-Steuermodul, Sitzgruppe Touch |
| F12 | 10 | Instrumentencluster |
| F13 | 15 | Primaverile-Uhr |
| F14 | 10 | Heckrollo-Modul, Fahrer-/Beifahrertürmodul |
| F15 | 20 | Manueller Beifahrerschalter |
| F 16 | 25 | AMP |
| F17 | 25 | Elektrisches Fensterhebermodul Beifahrersicherheit, Heckfensterschalter DX |
| F18 | 25 | Elektrisches Fensterhebermodul Fahrersicherheit, elektrischer Fensterheberschalter hinten SX |
| F19 | 15 | SRS-Steuermodul |
| F20 | 10 | Ionisator, Klimaanlagen-Steuermodul, Sicherungskasten und Relais E / R (RLY.14 ) |
| F21 | 10 | Smart Key Steuermodul, Audio-Heckschalter, Verstärker, Frontmonitor, Konsolen-Oberlampenschalter, MTS-Modul, Sound, IPS-Steuermodul, A/V und Navigations-Haupteinheit, Analoguhr, Kamerasteuermodul, Klimaanlagen-Steuermodul |
| F22 | 10 | Fahrer-/Beifahrer-Innenbeleuchtungsschalter, Handschuhfach-Innenbeleuchtung, Konsolen-Oberlampenschalter, Fahrer-/Beifahrertürbeleuchtung, Fahrer-/Beifahrertürleuchte, Kofferraumbeleuchtung |
| F23 | 20 | Panoramadach mit Öffnung |
| F24 | 10 | Tankklappenschalter, Kofferraumdeckelrelais |
| F25 | 20 | Sitzheizungsmodul hinten SX/DX |
| F26 | 10 | ESP-Steuermodul, ABS-Steuermodul, elektrische Parkbremsenmodul, Lenkwinkelsensor Steerinq, Stoßstangenschalter, Konsolenschalter, haptische Sitzgruppe |
| F27 | 10 | Toter Winkel Erkennung SX/DX, intelligenter Tempomat-Radar |
| F28 | 15 | Konsolen-Netzteil |
| F29 | 25 | Smart Key Control-Modul |
| F30 | 10 | Schlüsselmagnet, Neigungs- und Teleskopmodul, Sportmodus-Schalter |
| F31 | 10 | Bremslichtschalter, Start-Stopp-Tastenschalter |
| F32 | 20 | Fahrertürmodul |
| F33 | 20 | Sicherungskasten und Relais E / R (F12 15A, F11 10A, F10 10A) |
| F34 | 25 | Sicherungskasten und Relais E / R (RLY. 11, RLY.12), Frontwischermotor, Multifunktionsschalter |
| F35 | 10 | Zigarettenanzünder vorne |
| F36 | 10 | Motorbrückenbereichsschalter, PCM |

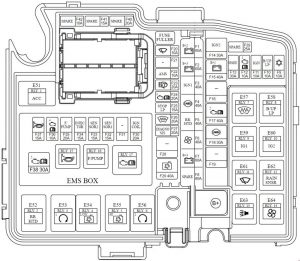

Sicherungskasten Motorraum
| Nr. | A | Geschützter Stromkreis |
| F1 | 60 | IPM (Sicherung – F7 / F8 / F9 / F19, IPS-Steuerung – IPS ‘! / IPS2 / IPS3 / IPS5 / IPS7) |
| F2 | 60 | IPM (Sicherung – F17 / F24 / F25 / F26 / F33 / F34) |
| F3 | 40 | [Ohne Smart Key] Zündschalter, [mit Smart Key] RLY. 1 (ACC-Relais), RLY. 9 (IG1-Relais) |
| F4 | 40 | ESP-Steuermodul, ABS-Steuermodul |
| F5 | 40 | RLY 2 (Relais Heckentfeuchter) |
| F6 | 40 | RLY 14 (Lüfterrelais) |
| F7 | 60 | IPM (Sicherung – F2 / F10, IPS-Steuerung – IPS 0 / IPS4 / TURN / IPS6) |
| F8 | 80 | Reserve |
| F9 | 10 | Klimaanlagen-Steuermodul |
| F10 | 10 | RLY 8 (Relais Rückfahrleuchte), Bremslichtschalter, universeller Steueranschluss |
| F11 | 10 | RLY 6 (Start2-Relais), Lichtmaschine (G6DC) |
| F12 | 10 | PCM, Motorbrückenbereichsschalter |
| 15 | Motorbrückenbereichsschalter | |
| F13 | 30 | Reserve |
| F14 | 30 | [Ohne Smart Key] Zündschalter, RLY 3 (Startrelais), [mit Smart Key] RLY 3 (Startrelais), RLY 10 (IG2-Relais) |
| F15 | 40 | IPM (Sicherung – F4 / F12 / F18 / F35, Stromanschluss – F27 / F28) |
| 50 | Sicherungskasten und Relais E / R (RLY.4, RLY.5) | |
| F 16 | 30 | Elektrisches Parkbremsenmodul |
| F17 | 40 | EMS-Sicherungskasten (Sicherung – F35 / F36 / F37 / F38) |
| F18 | 30 | ESP-Steuermodul, ABS-Steuermodul, universeller Steueranschluss |
| F19 | 30 | Elektrisches Parkbremsenmodul |
| F20 | 10 | IPM, RLY 11 (Wischerrelais), Frontwischermotor |
| F21 | 10 | A/V und Navigations-Haupteinheit, Heckrollo-Modul, Audio, elektrochromatischer Spiegel, kombiniertes Rücklicht (Eingang) SX/DX, Frontmonitor |
| F22 | 10 | (Nicht verwendet) |
| F24 | 20 | PCM (G4KE) |
| F25 | 15 | Bremslichtschalter |
| F26 | 20 | RLY. 7 (Relais Frontscheibenwischer-Enteisung) |
| F27 | 20 | Universeller Steueranschluss |
| 10 | Intelligenter Tempomat-Radar | |
| F28 | 30 | MS-Steuermodul, Fahrer-Lordosenstützschalter, Fahrer-Sitzkissenverlängerungsschalter, manueller Fahrerschalter |
| F29 | 40 | RLY. 4 (Kühlerventilatorrelais (niedrig)), RLY 5 (Kühlerventilatorrelais (hoch)) |
| F30 | 20 | Zündspule # 1 / # 2 / # 3 / # 4 (G4KE), Zündspule # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), Kondensator (G4KE), Kondensator # 1 / # 2 (G6DC) |
| F31 | – | Nicht verwendet |
| F32 | 15 | G4KE: Wegfahrsperrenmodul, Nockenwellenpositionssensor Nr. 1 / Nr. 2, Kurbelwellenpositionssensor, Ölregelventil Nr. 1 / Nr. 2, Magnetventil zur Steuerung der Kanisterentleerung, variables Ansaugkrümmer-Ventil, G6DC : Wegfahrsperrenmodul, PCM, Sauerstoffsensor Nr. 1 / # 2 / # 3 / # 4 |
| F33 | 15 | G4KE: Sauerstoffsensor (hoch) / (niedrig), RLY 5 (Kühlerventilatorrelais (hoch)) G6DC : PCM, Ölregelventil Nr. 1 / # 2, Magnetventil zur Steuerung der Kanisterentleerung, variables Ansaugkrümmer-Geschwindigkeitsventil Nr. 1 / # 2, RLY. 5 (Kühlerventilatorrelais (hoch)) |
| F34 | 15 | Einspritzdüse # 1 / # 2 / # 3 / # 4 (G4KE), Einspritzdüse # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), PCM (G6DC), RLY. 16 (Kraftstoffpumpenrelais) |
| F35 | 20 | RLY. 16 (Kraftstoffpumpenrelais) |
| F36 | 10 | PCM, Lichtmaschine (G6DC) |
| F37 | 15 | RLY. 13 (Relais Diebstahlwarnhorn), RLY. 15 (Hupenrelais) |
| F38 | 30 | RLY. 17 (Motorsteuerungsrelais) |
| F39 | 25 | Reserve |
| F40 | 20 | Reserve |
| F41 | 15 | Reserve |
| F42 | 10 | Reserve |
| Relais | ||
| RLY.1 | ACC-Relais | |
| RLY.2 | Relais Heckentfeuchter | |
| RLY.3 | Startl-Relais | |
| RLY.4 | Kühlerventilatorrelais (niedrig) | |
| RLY.5 | Kühlerventilatorrelais (hoch) | |
| RLY.6 | Start2-Relais | |
| RLY.7 | Relais Frontscheibenwischer-Enteisung | |
| RLY.8 | Relais Rückfahrleuchte | |
| RLY.9 | IG1-Relais | |
| RLY.10 | IG2-Relais | |
| RLY.11 | Wischerrelais | |
| RLY.12 | Regensensorrelais | |
| RLY.13 | Relais Diebstahlwarnhorn | |
| RLY.14 | Lüfterrelais | |
| RLY.15 | Hupenrelais | |
| RLY.16 | Kraftstoffpumpenrelais | |
| RLY.17 | Motorsteuerungsrelais | |

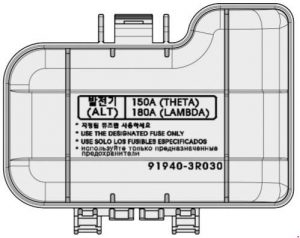

Hauptsicherung
